Este documento describe cómo realizar el subneteo de una dirección IP clase B para dividirla en subredes. Explica cómo diseñar una topología de red, realizar el cálculo de subneteo basado en la cantidad de subredes necesarias o la cantidad de hosts por subred, y generar las tablas de subneteo con las IPs de red, primer host, último host y broadcast para cada subred. Finalmente, asigna IPs a los dispositivos de la topología según las tablas creadas.

1. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 1 de 12
Práctica 8: Subneteo clase B y repaso de comandos IOS
Objetivos:
1. Elaborar una topología de red en el simulador Packet Tracer
2. De acuerdo a la IP proporcionada y las necesidades de cantidad de host y
redes, realizar el subneteo de una IP clase B.
3. Con los datos obtenidos configurar los dispositivos de red y finales
4. Verificar la conectividad.
Desarrollo
EJERCICIO 1. DISEÑO DE TOPOLOGÍA
1. Realice la topología que se muestra en la siguiente figura y guárdela como
practica 8.
a. Considere conectar los puertos como se indica en la figura.
b. Recuerde que en el caso de routers, usamos el genérico segundo de
derecha a izquierda.
c. En el caso de switches usamos el 2050-24
d. En el caso de servidores y PCs, usamos genéricos.
2. Realice una copia del archivo y guárdelo como practica 8b. (Requerimos
dos archivos porque los vamos a configurar de distinta manera
dependiendo de las tablas de subneteo resultantes).

2. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 2 de 12
3. Abra el archivo practica8.
EJERCICIO 2. SUBNETEO CLASE B
1. La IP a utilizar es 172.18.0.0, observe que es una IP clase B. En este tipo
de direcciones IP, la máscara por default es 255.255.0.0, por lo tanto,
tenemos que dos octetos se utilizan para la porción de red y dos octetos
para la porción de host.
2. Para este caso podemos realizar la división en subredes atendiendo a dos
necesidades: la cantidad de redes o la cantidad de host por subred.
3. Comenzaremos con la cantidad de redes como hemos hecho con las IP
clase C para repasar un poco y conocer la forma de hacer con una IP clase
B.
4. Si observa la topología, necesitamos dividir la dirección IP en 3 subredes,
por lo cual, la cantidad de bits que tomaremos prestados de los últimos dos
octetos (los de la porción de host) será de 3, dado que 2 3-2 = 6 subredes
utilizables. (Recuerde que no podemos tomar sólo 2 bits prestados debido a
que 22-2= 2 subredes utlizables).
5. Si convertimos los últimos dos octetos de la IP a binario, tenemos algo
similar a lo siguiente, observe que los bits en color rojo, representan la
porción de subred, los octetos en color azul, representan la porción de red,
y los bits en color negro, representan la porción de host.
172.18.00000000.00000000
Red subred host
6. Tomando 3 bits prestados, obtenemos entonces 8 redes totales y 6 redes
utilizables, la máscara de red para este caso quedaría como 255.255.224.0
Es decir, si sumamos el valor de los bits de esos tres bits nos da 128 + 64
´32 = 224, el último octeto sigue quedando en cero puesto que no se han
tomado bits prestados de ese octeto.
7. Ahora, con la cantidad de bits que nos quedan para la porción de host, que
es de 13, la cantidad total de host por subred será de 2 13 = 8192 y la
cantidad de host utilizables será de 8190. Como podrá observar, es
imposible realizar la división en subredes como veníamos haciéndolo en el
caso de una IP clase C a la cual le íbamos sumando la cantidad de host
totales a la IP para ir obteniendo las IPs de las siguientes subredes. Ahora

3. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 3 de 12
lo haremos de otra manera más conveniente para IPs clase B, y lo mismo
se haría con una IP clase A.
8. Lo que debe hacerse, es tomar la porción de subred como si fuera el último
octeto, olvidarnos por un momento de la porción de host, y comenzar a
trazar lo que será la subred 0, la subred 1 y así sucesivamente, observe lo
siguiente:
NOTA: Recuerde que el valor del primer cero rojo de derecha a izquierda
vale 1, el siguiente 2, el siguiente 4.
421
Subred 0 172.18.00000000.00000000 0
Subred 1 172.18.00100000.00000000 1
Subred 2 172.18.01000000.00000000 2
Subred 3 172.18.01100000.00000000 2+1 = 3
Subred 4 172.18.10000000.00000000 4
Subred 5 172.18.10100000.00000000 4+1 = 5
Subred 6 172.18.11000000.00000000 4+ 2 = 6
Subred 7 172.18.11100000.00000000 4 +2+ 1 = 7
Al convertir nuevamente esos últimos dos octetos en formato decimal
obtenemos:
Subred 0 172.18.0.0
Subred 1 172.18.32.0
Subred 2 172.18.64.0
Subred 3 172.18.96.0
Subred 4 172.18.128.0
Subred 5 172.18.160.0
Subred 6 172.18.192.0
Subred 7 172.18.224.0
Con esto obtenemos las IPs de las 8 subredes desde la 0 hasta la 7, de las
cuales, la 1 y la 7 no se pueden utilizar.
9. Con esto ya podemos hacer la tabla de subneteo.

4. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 4 de 12
Primer tabla de subneteo de acuerdo a la cantidad de subredes necesarias.
Subred IP de red 1er host Último host IP de broadcast
Subred 0 172.18.0.0 172.18.0.1 172.18.31.254 172.18.31.255
Subred 1 172.18.32.0 172.18.32.1 172.18.63.254 172.18.63.255
Subred 2 172.18.64.0 172.18.64.1 172.18.95.254 172.18.95.255
Subred 3 172.18.96.0 172.18.96.1 172.18.127.254 172.18.127.255
Subred 4 172.18.128.0 172.18.128.1 172.18.159.254 172.18.159.255
Subred 5 172.18.160.0 172.18.160.1 172.18.191.254 172.18.191.255
Subred 6 172.18.192.0 172.18.192.1 172.18..223254 172.18..223255
Subred 7 172.18.224.0 172.18.224.1 172.18.255.254 172.18.255.255
NOTA: Recuerde que el primer host utilizable, es un número más que la IP
de red, la IP debroadcast es una antes de la IP de la siguiente subred, y la
IP de último host es la IP antes de la IP de broadcast. Otra forma de
identificar es que la IP de subred tiene todos sus bits de la porción de host
en cero y la de broadcast tiene todos sus bits de la porción de host en 1.
Ejemplo:
172.18.00000000.00000000 (IP de red de subred 0)
172.18.00000000.00000001 (1er host utilizable de subred 0)
172.18.00011111.11111110 (Último host utilizable de subred 0)
172.18.00011111.11111111 (IP de broadcast de subred 0)
172.18.00100000.00000000 (IP de red de subred 1)
172.18.00100000.00000001 (1er host utilizable de subred 1)
172.18.00111111.11111110 (Último host utilizable de subred 1)
172.18.00111111.11111111 (IP de broadcast de subred 1)
172.18.01000000.00000000 (IP de red de subred 2)
172.18.01000000.00000001 (1er host utilizable de subred 2)
172.18.01011111.11111110 (Último host utilizable de subred 2)
172.18.01011111.11111111 (IP de broadcast de subred 2)
10. Ahora procederemos a realizar el subneteo de acuerdo a la cantidad de
host necesarios por subred. De acuerdo a la topología se requieren para la
subred de México 420 host, y para E.U. se requieren 350 host.

5. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 5 de 12
11. En este caso lo que haremos es especificar la cantidad de host que
requerimos dejar disponibles para la porción de host. En este caso se
consideran la mayor cantidad de host necesarios que serían 420. Por lo
tanto obtenemos que serán 9 bits para la porción de host, dado que 2 9 =
512 host totales y 29-2 = 510 host utilizables.
12. Por lo tanto, nuestra nueva IP quedaría similar a lo siguiente:
172.18.00000000.00000000
Red Subred host
13. Con lo cual tendremos 7 bits para la porción de subred lo que da un total de
27= 128 redes totales y 27-2 = 126 redes utilizables.
14. La máscara de red ahora sería 255.255.254.0 debido a que sumamos
128+64+32+16+8+4+2 = 254.
15. De la misma forma en que fuimos obteniendo las subredes en el caso
anterior, lo podemos hacer en este caso, con la diferencia de que son
demasiadas redes para representar en la tabla de subneteo y por lo cual
sólo representaremos las que requerimos, que en este caso son 3:
64 32 16 8 4 2 1
172.18.00000000.00000000 0
Subred 0
Subred 1 172.18.00000010.00000000 1
Subred 2 172.18.00000100.00000000 2
Subred 3 172.18.00000110.00000000 2+1 = 3
Subred 4 172.18.00001000.00000000 4
Convirtiendo a formato decimal nos quedan las siguientes subredes:
Subred 0 172.18.0.0
Subred 1 172.18.2.0
Subred 2 172.18.4.0
Subred 3 172.18.6.0
Subred 4 172.18.8.0

6. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 6 de 12
16. La tabla de subneteo 2 nos quedaría entonces como sigue:
Subred IP de red 1er host Último host IP de broadcast
Subred 0 172.18.0.0 172.18.0.1 172.18.1.254 172.18.1.255
Subred 1 172.18.2.0 172.18.2.1 172.18.3.254 172.18.3.255
Subred 2 172.18.4.0 172.18.4.1 172.18.5.254 172.18.5.255
Subred 3 172.18.6.0 172.18.6.1 172.18.7.254 172.18.7.255
Subred 4 172.18.8.0 172.18.8.1 172.18.9.254 172.18.9.255
17. Con estas dos tablas ya podemos configurar los dos archivos de topología,
una tabla para cada archivo.
EJERCICIO 3. ASIGNACIÓN DE IPs Y CONFICURACIÓN DE DISPOSITIVOS
1. Abra el archivo practica8.
2. Vamos a utilizar en este archivo la tabla de subneteo que obtuvimos de
acuerdo a la división en subredes por cantidad de redes necesarias, es
decir, la primera tabla de subneteo:
3. Utilice la herramienta de NOTA para agregar la IP asignada a cada subred,
como se muestra en la figura. Con lo cual, la subred del lado izquierdo será
la 172.18.32.0, la del lado derecho será 172.18.64.0, la del centro será
172.18.96.0.
4. A partir de la asignación de IP a cada subred, podemos comenzar por
asignar las primeras IPs de cada subred a los puertos del router y las

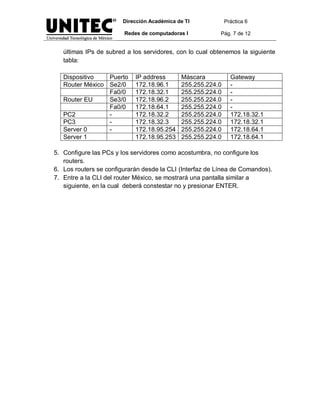

7. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 7 de 12
últimas IPs de subred a los servidores, con lo cual obtenemos la siguiente
tabla:
Dispositivo Puerto IP address Máscara Gateway
Router México Se2/0 172.18.96.1 255.255.224.0 -
Fa0/0 172.18.32.1 255.255.224.0 -
Router EU Se3/0 172.18.96.2 255.255.224.0 -
Fa0/0 172.18.64.1 255.255.224.0 -
PC2 - 172.18.32.2 255.255.224.0 172.18.32.1
PC3 - 172.18.32.3 255.255.224.0 172.18.32.1
Server 0 - 172.18.95.254 255.255.224.0 172.18.64.1
Server 1 172.18.95.253 255.255.224.0 172.18.64.1
5. Configure las PCs y los servidores como acostumbra, no configure los
routers.
6. Los routers se configurarán desde la CLI (Interfaz de Línea de Comandos).
7. Entre a la CLI del router México, se mostrará una pantalla similar a
siguiente, en la cual deberá constestar no y presionar ENTER.

8. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 8 de 12
8. Presione nuevamente ENTER para poder entrar a la configuración del
router.

9. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 9 de 12
9. Comience a escribir los siguientes commandos, al final de cada línea
presione la tecla ENTER.
Router>
Router>enable
Router#conf term
Router(config)#hostname Mexico
Mexico(config)#enable password cisco
Mexico(config)#enable secret cisco
Mexico(config)#int f0/0
Mexico(config-if)#ip address 172.18.32.1 255.255.224.0
Mexico(config-if)#no shutdown
Mexico(config-if)#int s2/0
Mexico(config-if)#ip address 172.18.96.1 255.255.224.0
Mexico(config-if)#no shutdown
Mexico(config-if)#clock rate 64000
Mexico(config)#router rip
Mexico(config-router)#network 172.18.0.0

10. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 10 de 12
Mexico(config-router)#end
Mexico#
Mexico#show ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
Gateway of last resort is not set
172.18.0.0/19 is subnetted, 3 subnets
C 172.18.32.0 is directly connected, FastEthernet0/0
R 172.18.64.0 [120/1] via 172.18.96.2, 00:00:12, Serial2/0
C 172.18.96.0 is directly connected, Serial2/0
Mexico#show run
Building configuration...
Current configuration : 755 bytes
!
version 12.2
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption…..
interface FastEthernet0/0
ip address 172.18.32.1 255.255.224.0
duplex auto
speed auto
!
interface FastEthernet1/0
no ip address
duplex auto
speed auto
shutdown
!
interface Serial2/0
ip address 172.18.96.1 255.255.224.0
clock rate 64000
…
router rip
network 172.18.0.0
Mexico#copy run start

11. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 11 de 12
Destination filename [startup-config]? startup-config
Building configuration...
[OK]
Mexico#
a) La primera línea muestra el prompt del router y el modo EXEC usuario. (En
este modo sólo es posible ver la configuración del router con comandos
show).
b) El comando enable permite entrar al modo EXEC privilegiado. (En este
modo es posible configurar el router en los distintos submodos que veremos
a continuación).
c) Configure Terminal o la abreviación conf term, permiten entrar al submodo
de configuración global
d) hostname asigna un nombre al router, en este caso México.
e) enable password permite asignar una contraseña al modo EXEC usuario.
f) enable secret permite asignar una contraseña al modo EXEC privilegiado
g) interface fastethernet0/0 o la abreviación int f0/0 permite entrar al submodo
de configuración de la interfaz fastethernet 0/0.
h) Con la siguiente línea configuramos la IP del puerto y su máscara.
i) no shutdown permite levantar o activar la interfaz.
j) Las siguientes líneas configuran la interfaz serial.
k) Con exit salimos del submodo de configuración de interfaz y regresamos al
modo de configuración global.
l) Después con router rip activamos la configuración del protocolo de
enrutamiento.
m) Con network damos de alta la única dirección IP de red, recuerde que el
router no trabaja con direcciones de host ni de subred, sólo de red, ya el
router se encargará de crear su propia tabla de ruteo de acuerdo a la
máscara que configuramos.
n) Para regresar al modo de configuración global se usa el comando exit. Y
nuevamente exit para regresar al modo privilegiado. Esto también se puede
hacer dando end desde el modo de configuración del protocolo de
enrutamiento.
o) Para mostrar la tabla de ruteo del router se usa show ip route
p) Para mostrar la configuración actual del router se usa show running-config o
simplemente show run. Observe que se muestra la palabra más… esto
significa que hay más datos que mostrar, puede presionar la tecla de barra
espaciadora para mostrar otra pantalla hasta que termine de mostrar todos
los datos del archivo de configuración actual.

12. Dirección Académica de TI Práctica 6
Redes de computadoras I Pág. 12 de 12
q) Para copiar la configuración actual al archivo de inicio del router se usa el
comando copy running-config startup-config o simplemente el comando
copy run start
10. De forma similar se configura el router E.U.
EJERCICIO 4. CONSIFURACIÓN DE TOPOLOGÍA CON UNA NUEVA TABLA
DE SUBNETEO.
1. Abra el archivo practica8b.
2. En este archivo utilizará la segunda tabla de subneteo, la cual se obtuvo de
acuerdo a la cantidad de host necesarios para cada subred. Tome en
consideración lo expuesto en el ejercicio anterior sobre la forma de asignar
las IPs de subred, después la asignación a los distintos equipos y
finalmente la configuración de cada router.
Para esta práctica, entregue las pantallas de configuración de los dispositivos y de
los routers tanto para el archivo practica8 como para el practica8b, para este
último entregue la tabla de asignación de direcciones IP a cada uno de los equipos
y sus respectivos puertos.
Conclusiones
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
__________________________________________________________________
