El documento clasifica las direcciones IP en cinco clases (A, B, C, D y E) según el rango del primer octeto. Explica las máscaras de red predeterminadas para cada clase y define qué son las subredes. Indica que subnetear una red proporciona mayor organización y control para los administradores. Describe los pasos para crear subredes tomando bits del campo de hosts y calculando las nuevas direcciones de red.

4. Clasificación de Redes
Class A – Rango del primer octecto 1-126 (0)
127 reservado para loopback.
Class B - Rango del primer octecto 128-191 (10)
Class C - Rango del primer octecto 192-223 (110)
Class D - Rango del primer octecto 224-239
(1110) Reservado para multicast.
Class E - Rango del primer octecto 240-255 (1111)
Reservado para investigación.

5. Máscaras de sured por defecto
Máscara Clase A- N.h.h.h = 255.0.0.0
Dirección IP 72.98.12.5
Red 72.0.0.0
Host 98.12.5
Máscara Clase B- N.N.h.h = 255.255.0.0
Máscara Clase C- N.N.N.h =
255.255.255.0

6. Qué son las subredes?
Una serie de redes contenidas en una red.
Creadas por subdivisiones del campo de
direcciones de hosts originándose asi un campo
de subredes.
Todos los hosts en una subred tienen una
dirección de subred común.

7. Por qué subnetear una red?
Provee una mayor organización de grandes
redes (la Clase A tiene 16 millones de hosts!).
Permite redes adicionales (subredes) sin la
necesidad de tener IPs adicionales.
Le da a los administradores locales mayor
control.
Reduce el tamaño de los dominios de broadcast.

8. Como crear subredes?
Bits son robados del campo de hosts.
Esto crea un campo de subred en la dirección IP.
En las explicaciones siguientes vamos a
considerar una red pública, es decir, formada por
host con direcciones IP públicas, que pueden ser
vistas por todos las máquinas conectadas a
Internet.

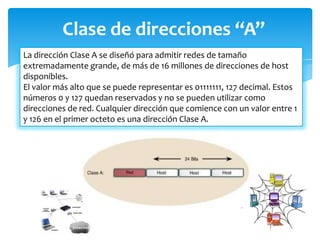

9. Clase de direcciones “A”
La dirección Clase A se diseñó para admitir redes de tamaño
extremadamente grande, de más de 16 millones de direcciones de host
disponibles.
El valor más alto que se puede representar es 01111111, 127 decimal. Estos
números 0 y 127 quedan reservados y no se pueden utilizar como
direcciones de red. Cualquier dirección que comience con un valor entre 1
y 126 en el primer octeto es una dirección Clase A.

10. Clase de direcciones “B”
La dirección Clase B se diseñó para cumplir las necesidades de redes
de tamaño moderado a grande. Una dirección IP Clase B utiliza los
primeros dos de los cuatro octetos para indicar la dirección de la red.
Los dos octetos restantes especifican las direcciones del host.
Los primeros dos bits del primer octeto de la dirección Clase B
siempre son 10. Los seis bits restantes pueden poblarse con unos o
ceros. Por lo tanto, el menor número que puede representarse en
una dirección Clase B es 10000000, 128 decimal. El número más alto
que puede representarse es 10111111, 191 decimal. Cualquier dirección
que comience con un valor entre 128 y 191 en el primer octeto es una
dirección Clase B.

11. Clase de direcciones “C”
El espacio de direccionamiento Clase C es el que se utiliza más
frecuentemente en las clases de direcciones originales. Este espacio
de direccionamiento tiene el propósito de admitir redes pequeñas
con un máximo de 254 hosts.
Una dirección Clase C comienza con el binario 110. Por lo tanto, el
menor número que puede representarse es 11000000, 192 decimal.
El número más alto que puede representarse es 11011111, 223
decimal. Si una dirección contiene un número entre 192 y 223 en el
primer octeto, es una dirección de Clase C.

12. Pasos para Subnetear Redes
1.- Determinar los bits que debemos tomar prestado de la sección de
red
(8(3 bits))= 23
2.- Obtener la nueva máscara de subredes, colocando a 1 en la sección
de host correspondiente en sentido izquierda – derecha.
255.255.255.00000000
Tomo
255.255.255. 1 1 1 0 0 0 0 0
255.255.255.224 Nueva Máscara

13. 3.- Direcciones IP, Inicio, Broadcast
192.168.10.30 192.168.10.31
192.168.10. 0 0 0 00000 0 192.168.10.0
192.168.10.62 192.168.10.63
001 00000 32 192.168.10.32
192.168.10.94 192.168.10.95
010 00000 64 192.168.10.64
192.168.10.128 192.168.10.127
011 00000 96 192.168.10.96
192.168.10.158 192.168.10.159
100 00000 128 192.168.10.128
192.168.10.190 192.168.10.191
101 00000 160 192.168.10.164
192.168.10.222 192.168.10.223
110 00000 192 192.168.10.192
192.168.10.254 192.168.10.255
111 00000 224 192.168.10.224
000 00000

14. PROCESOS PARA
SUBNETEAR REDES
A R . X. X. X 255.0.0.0 / 8
B R . R. X. X 255.255.0.0 / 16
C R . R. R. X 255.255.255.0 / 24

15. •Subnetear redes de
Tipo “A”
2n=subredes
N=numero de bits que debemos tomar prestado de la sección de host
2m-2 ·numero de host dentro de la subred.
m= Es el numero de bits “0” que se encuentran disponibles en la sección de
host
A R . X. X. X 255.0.0.0 / 8
Máscara / Subredes
10.0.0.0
11111111.11100000.00000000.0000000
2n = 7
23 – 2 = 8 > 7

16. Subredes
10. 0 0 0 00000 0 10.0.0.0 10.30.0.0 10.31.0.0
001 00000 32 10.32.0.0 10.62.0.0 10.63.0.0
010 00000 64 10.64.0.0 10.94.0.0 10.95.0.0
011 00000 96 10.96.0.0 10.128.0.0 10.127.0.0
100 00000 128 10.128.0.0 10.158.0.0 10.159.0.0
101 00000 160 10.164.0.0 10.190.0.0 10.191.0.0
110 00000 192 10.192.0.0 10.222.0.0 10.223.0.0
111 00000 224 10.224.0.0 10.254.0.0 10.255.0.0
1 1 1 1 1 1 1 1 . 00000.00000000.00000000
2m – 2 = ? 221- 2 = 2’097.150 host utilizados

17. •Subnetear redes de
• Tipo “B”
140.168.0.0
2n – 2 = ?
23 -2 = 6
1128 164 132 116 18 14 12 11
124

18. •Subnetear redes de
• Tipo “B”
Máscara: 255.255.224.0
Nueva Máscara: 255.255.224.0
140.168. 0 00 0 0 0 0 0 0
140.168.0
001 00000 32
140.168.32.0
010 00000 64
140.168.64.0
011 00000 96
140.168.96.0
100 00000 128
140.168.128.0
101 00000 160
140.168.160.0
110 00000 192
140.168.192.0
111 00000 224
140.168.224.0

19. •Subnetear redes de
• Tipo “C”
193.201.10.0
2n – 2 = ?
23 -2 = 6
1128 164 132 116 18 14 12 11
124

20. •Subnetear redes de
• Tipo “C”
Máscara: 255.255.255.0
Nueva Máscara:
255.255.255.224
11. Subredes mínimo…. IP 180.10.1.0
193.201.10.0
1930.201.10. 0 00 00000 0 193.201.0
001 00000 32 193.201.32.0
010 00000 64 193.201.64.0
011 00000 96 193.201.96.0
100 00000 128 193.201.128.0
101 00000 160 193.201.160.0
110 00000 192 193.201.192.0
111 00000 224 193.201.224.0

21. Subredes Clase C
Red Red Red Host
S S H H H H H H
Dos bits robados del campo de hosts para formar una 3era. capa de jerarquía –
Un campo de subred.
Dos bits mínimo y hasta un máximo de seis pueden ser robados de
una red clase C.
Cuantos bits pueden ser robados de una red clase B?
De una red clase A?.

22. Subredes Clase C
Red Red Red Host
S S H H H H H H
El número de subredes “utilizables” creadas es
calculado usando la siguiente fórmula:
# Subredes u. creadas = 2# bits robados -2

23. # de subredes utilizables?
2 bits robados = 22 = 4 subredes.
Si te robas 2 bits NO puedes obtener 4 subredes. Por
qué?
Recuerda la dirección de red y la dirección de broadcast
– Ninguna de estas direcciones es válida es decir puede
ser usada!

24. Subredes Clase C
S S H H H H H H
Robando 2 bits = 22-2 = 2 subredes
S S S H H H H H
Robando 3 bits = 23-2 = 6 subredes
S S S S H H H H
Robando 4 bits = 24-2 = 14 subredes

25. Subredes Clase C
S S S S S H H H
Robando 5 bits = 25-2 = 30 subredes
S S S S S S H H
Robando 6 bits = 26-2 = 62 subredes
Robar 7 bits = No se puede.
Dos bits para hosts deben quedar
como remanente.

26. Cuantos hosts/subred?
Red Red Red Host
S S H H H H H H
Como es calculado el # de hosts por subred?
# hosts = 26 = 64 hosts/subred?

27. Cuantos hosts/subred?
6 bits hosts restantes = 26 = 64 Hosts
Si hay 6 bits de hosts remanentes NO tenemos 64
hosts/subred. Por qué?
Cada subred tiene su propia dirección de subred y su
propia dirección de broadcast de subred – Ambas
direcciones estan reservadas y no pueden ser usadas!
Luego solo 62 hosts son utilizables.
6 bits hosts restantes = 26-2 = 62 Hosts

28. Cuantos hosts/subred?
Borrowed Remaining Available
Class Bits Host Bits #Hosts Hosts
C 2 6 64 62
C 3 5 32 30
C 4 4 16 14
C 5 3 8 6
C 6 2 4 2
B 7 9 512 510
B 8 8 256 254
B 9 7 128 126
B 10 6 64 62
B 11 5 32 30
B 12 4 16 14
B 13 3 8 6
B 14 2 4 2

29. Fórmulas a recordar!
# Subredes u. creadas = 2# bits robados-2
Recuerde sustraer 2 para la dirección de red y la dirección
de broadcast.
Hosts sustraer 2 para la 2# bits de hosts restantes
#Recuerde u./subred = dirección de subred y la -2
dirección de broadcast de subred.

30. Procedimiento para el Subneteo
1.- Determinamos la Nueva Mascara de Subred
2.- Calculamos el Rango de las Subredes aplicando
la siguiente Regla:
256 - ∑ Bits prestados
3.- Calcular las Sudredes.

31. Ejemplo: IP 192.168.10.50
Calcular 6 subredes
1.- Calcular la nueva mascara.
Por defecto sabemos que la mascara tipo C es
255.255.255.0 lo que es igual:
RED . RED . RED . HOST
11111111.11111111.11111111.00000000
Para obtener las subredes, tomados prestados bits del
byte de los Host. HOST
11100000 2^3 = 8 – 2 = 6 Sub redes, quedaria
RED . RED . RED . HOST
11111111.11111111.11111111.11100000, si sumamos el valor de
los Bits prestados 128 + 64 + 32 = 224

32. La nueva mascara es: 255.255.255.224/27
2.- Calculamos el Rango
Rango: 256 - ∑ Bits prestados
Rango: 256 – 224 = 32
3.- Calculamos las subredes, tomando en cuenta el rango
Recuerda: ni las ID ni las Broadcast no se utilzan como direcciones
validas y la nueva mascara es la subneteada para todas.

33. Clase B
Tenemos una dirección clase B 146.98.0.0
Se hace necesario subnetearla en al menos 40
subredes de por lo menos 600 hosts c/u.
Es posible hacer esto? Vamos a verificarlo.
Primero calculamos el # de bits que necesitamos
robar usando 2n-2.
Segundo, calculamos el # de hosts posibles con el
remanente de bits usando 2n-2.

34. Solución en binarios
Robar 6 bits da como resultado 62 subredes utilizables
(26-2= 64-2), 62 es mayor que 40.
El remanente de 10 bits de hosts (16-6) deriva en 1022 (210-
2=1024-2) hosts posibles por c/subred, 1022 es mayor que
600.
Subnet Mask is 11111111.11111111.11111100.00000000
Note que el valor del último bit robado en este caso es 4.

35. Rango de direcciones IP de red
La primera 146.98.0.0–La última 146.98.252.0
Ninguna de ellas es utilizable.
Rango utilizable es 146.98.4.0 - 146.98.248.0
El número de red se incrementa en función del valor del
último bit robado, en este caso 4.
62 x 4 = 248, donde 62 es el # de subredes utilizables.

36. Determinando la red
Dirección IP 146.98.5.12
Máscara 255.255.252.0
Subred del host?
146.98.4.0
Verifíquelo !.
Dirección IP 146.98.114.47
Máscara 255.255.252.0
Subred del host?
146.98.112.0
Verifíquelo !.

37. Determinando la valídez
Es 146.98.5.255 255.255.252.0 una dirección IP de host
utilizable?
Vamos a averiguarlo.
10010010.01100010.00000101.11111111
11111111.11111111.11111100.00000000
Están todos los bits de hosts en 1? No, por lo tanto no es
una dirección de broadcast y es usable.

38. Determinando la dirección de
broadcast
Cual es la dirección de broadcast para la red
146.98.4.0/22?
Veamos.
Dirección IP
10010010.01100010.00000100.00000000
Colocando todos los bits de hosts en 1
10010010.01100010.00000111.11111111
Eso nos da 146.98.7.255 … Luego la IP de
broadcast es 146.98.7.255.

39. Ejercicio
Se tiene IP : 223.85.14.13 223>192
Máscara: 255.255.255.248 Clase C
Lo podríamos expresar tambien como
223.85.14.13 / 29 (8+8+8+5)
Determinar:
A) # de subredes u. y de hosts u. por c/sru.
B) Dirección IP de la subred de esta IP.
C) # de subred u. de esta dirección de subred.
D) # de hosts u. que corresponde a la IP dada.
E) Dirección IP de la subred u. # 25.
F) Broadcast de la subred u. # 13.
