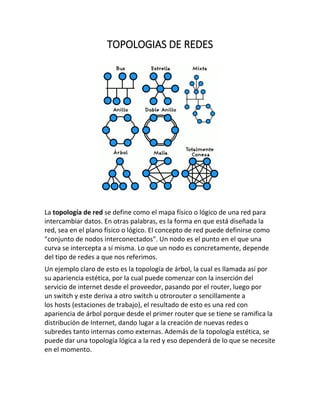

2. TOPOLOGIAS DE REDES
La topología de red se define como el mapa físico o lógico de una red para
intercambiar datos. En otras palabras, es la forma en que está diseñada la
red, sea en el plano físico o lógico. El concepto de red puede definirse como
"conjunto de nodos interconectados". Un nodo es el punto en el que una
curva se intercepta a sí misma. Lo que un nodo es concretamente, depende
del tipo de redes a que nos referimos.
Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por
su apariencia estética, por la cual puede comenzar con la inserción del
servicio de internet desde el proveedor, pasando por el router, luego por
un switch y este deriva a otro switch u otrorouter o sencillamente a
los hosts (estaciones de trabajo), el resultado de esto es una red con
apariencia de árbol porque desde el primer router que se tiene se ramifica la
distribución de Internet, dando lugar a la creación de nuevas redes o
subredes tanto internas como externas. Además de la topología estética, se
puede dar una topología lógica a la red y eso dependerá de lo que se necesite
en el momento.

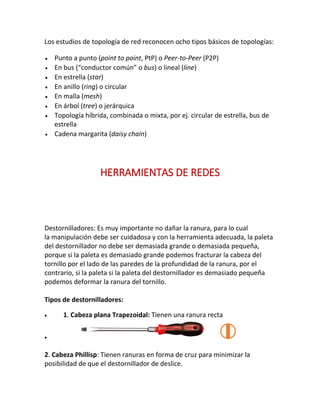

3. Los estudios de topología de red reconocen ocho tipos básicos de topologías:
 Punto a punto (point to point, PtP) o Peer-to-Peer (P2P)
 En bus (“conductor común” o bus) o lineal (line)
 En estrella (star)
 En anillo (ring) o circular
 En malla (mesh)
 En árbol (tree) o jerárquica
 Topología híbrida, combinada o mixta, por ej. circular de estrella, bus de
estrella
 Cadena margarita (daisy chain)
HERRAMIENTAS DE REDES
Destornilladores: Es muy importante no dañar la ranura, para lo cual
la manipulación debe ser cuidadosa y con la herramienta adecuada, la paleta
del destornillador no debe ser demasiada grande o demasiada pequeña,
porque si la paleta es demasiado grande podemos fracturar la cabeza del
tornillo por el lado de las paredes de la profundidad de la ranura, por el
contrario, si la paleta si la paleta del destornillador es demasiado pequeña
podemos deformar la ranura del tornillo.
Tipos de destornilladores:
 1. Cabeza plana Trapezoidal: Tienen una ranura recta

2. Cabeza Phillisp: Tienen ranuras en forma de cruz para minimizar la
posibilidad de que el destornillador de deslice.

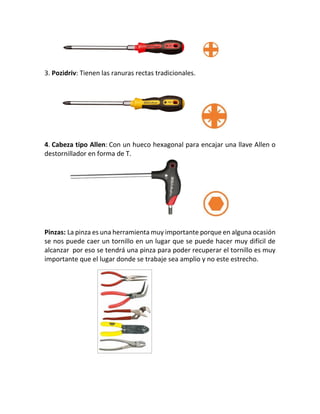

4. 3. Pozidriv: Tienen las ranuras rectas tradicionales.
4. Cabeza tipo Allen: Con un hueco hexagonal para encajar una llave Allen o
destornillador en forma de T.
Pinzas: La pinza es una herramienta muy importante porque en alguna ocasión
se nos puede caer un tornillo en un lugar que se puede hacer muy difícil de
alcanzar por eso se tendrá una pinza para poder recuperar el tornillo es muy
importante que el lugar donde se trabaje sea amplio y no este estrecho.

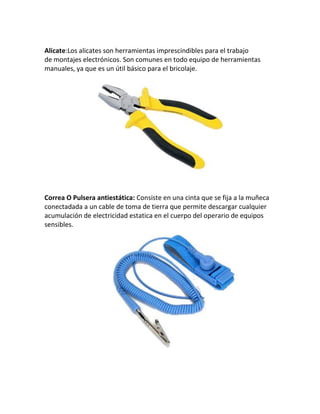

5. Alicate:Los alicates son herramientas imprescindibles para el trabajo
de montajes electrónicos. Son comunes en todo equipo de herramientas
manuales, ya que es un útil básico para el bricolaje.
Correa O Pulsera antiestática: Consiste en una cinta que se fija a la muñeca
conectadada a un cable de toma de tierra que permite descargar cualquier
acumulación de electricidad estatica en el cuerpo del operario de equipos
sensibles.

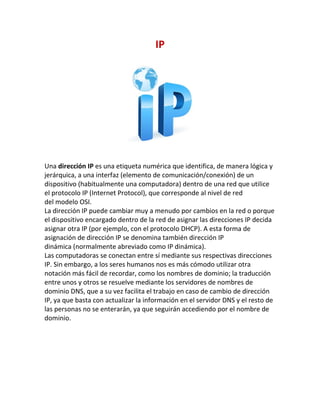

6. IP
Una dirección IP es una etiqueta numérica que identifica, de manera lógica y
jerárquica, a una interfaz (elemento de comunicación/conexión) de un
dispositivo (habitualmente una computadora) dentro de una red que utilice
el protocolo IP (Internet Protocol), que corresponde al nivel de red
del modelo OSI.
La dirección IP puede cambiar muy a menudo por cambios en la red o porque
el dispositivo encargado dentro de la red de asignar las direcciones IP decida
asignar otra IP (por ejemplo, con el protocolo DHCP). A esta forma de
asignación de dirección IP se denomina también dirección IP
dinámica (normalmente abreviado como IP dinámica).
Las computadoras se conectan entre sí mediante sus respectivas direcciones
IP. Sin embargo, a los seres humanos nos es más cómodo utilizar otra
notación más fácil de recordar, como los nombres de dominio; la traducción
entre unos y otros se resuelve mediante los servidores de nombres de
dominio DNS, que a su vez facilita el trabajo en caso de cambio de dirección
IP, ya que basta con actualizar la información en el servidor DNS y el resto de
las personas no se enterarán, ya que seguirán accediendo por el nombre de
dominio.

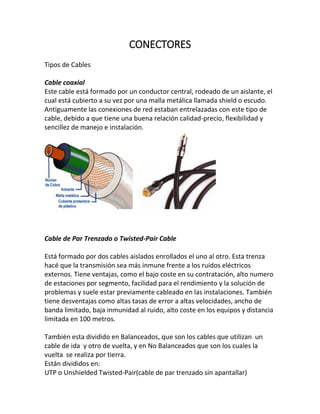

7. CONECTORES
Tipos de Cables
Cable coaxial
Este cable está formado por un conductor central, rodeado de un aislante, el
cual está cubierto a su vez por una malla metálica llamada shield o escudo.
Antiguamente las conexiones de red estaban entrelazadas con este tipo de
cable, debido a que tiene una buena relación calidad-precio, flexibilidad y
sencillez de manejo e instalación.
Cable de Par Trenzado o Twisted-Pair Cable
Está formado por dos cables aislados enrollados el uno al otro. Esta trenza
hacé que la transmisión sea más inmune frente a los ruidos eléctricos
externos. Tiene ventajas, como el bajo coste en su contratación, alto numero
de estaciones por segmento, facilidad para el rendimiento y la solución de
problemas y suele estar previamente cableado en las instalaciones. También
tiene desventajas como altas tasas de error a altas velocidades, ancho de
banda limitado, baja inmunidad al ruido, alto coste en los equipos y distancia
limitada en 100 metros.
También esta dividido en Balanceados, que son los cables que utilizan un
cable de ida y otro de vuelta, y en No Balanceados que son los cuales la
vuelta se realiza por tierra.
Están divididos en:
UTP o Unshielded Twisted-Pair(cable de par trenzado sin apantallar)

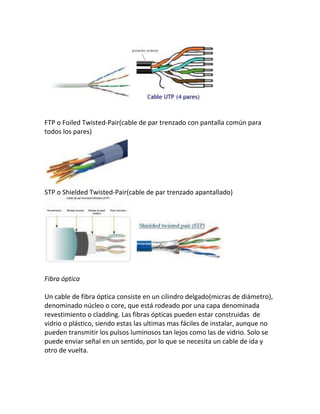

8. FTP o Foiled Twisted-Pair(cable de par trenzado con pantalla común para
todos los pares)
STP o Shielded Twisted-Pair(cable de par trenzado apantallado)
Fibra óptica
Un cable de fibra óptica consiste en un cilindro delgado(micras de diámetro),
denominado núcleo o core, que está rodeado por una capa denominada
revestimiento o cladding. Las fibras ópticas pueden estar construidas de
vidrio o plástico, siendo estas las ultimas mas fáciles de instalar, aunque no
pueden transmitir los pulsos luminosos tan lejos como las de vidrio. Solo se
puede enviar señal en un sentido, por lo que se necesita un cable de ida y
otro de vuelta.

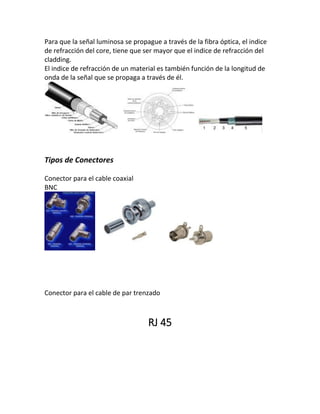

9. Para que la señal luminosa se propague a través de la fibra óptica, el indice
de refracción del core, tiene que ser mayor que el indice de refracción del
cladding.
El indice de refracción de un material es también función de la longitud de
onda de la señal que se propaga a través de él.
Tipos de Conectores
Conector para el cable coaxial
BNC
Conector para el cable de par trenzado
RJ 45

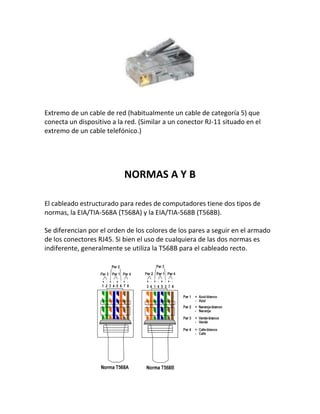

10. Extremo de un cable de red (habitualmente un cable de categoría 5) que
conecta un dispositivo a la red. (Similar a un conector RJ-11 situado en el
extremo de un cable telefónico.)
NORMAS A Y B
El cableado estructurado para redes de computadores tiene dos tipos de
normas, la EIA/TIA-568A (T568A) y la EIA/TIA-568B (T568B).
Se diferencian por el orden de los colores de los pares a seguir en el armado
de los conectores RJ45. Si bien el uso de cualquiera de las dos normas es
indiferente, generalmente se utiliza la T568B para el cableado recto.

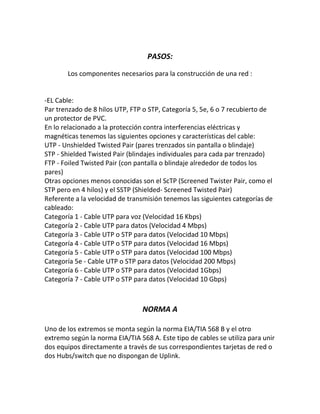

11. PASOS:
Los componentes necesarios para la construcción de una red :
-EL Cable:
Par trenzado de 8 hilos UTP, FTP o STP, Categoría 5, 5e, 6 o 7 recubierto de
un protector de PVC.
En lo relacionado a la protección contra interferencias eléctricas y
magnéticas tenemos las siguientes opciones y características del cable:
UTP - Unshielded Twisted Pair (pares trenzados sin pantalla o blindaje)
STP - Shielded Twisted Pair (blindajes individuales para cada par trenzado)
FTP - Foiled Twisted Pair (con pantalla o blindaje alrededor de todos los
pares)
Otras opciones menos conocidas son el ScTP (Screened Twister Pair, como el
STP pero en 4 hilos) y el SSTP (Shielded- Screened Twisted Pair)
Referente a la velocidad de transmisión tenemos las siguientes categorías de
cableado:
Categoría 1 - Cable UTP para voz (Velocidad 16 Kbps)
Categoría 2 - Cable UTP para datos (Velocidad 4 Mbps)
Categoría 3 - Cable UTP o STP para datos (Velocidad 10 Mbps)
Categoría 4 - Cable UTP o STP para datos (Velocidad 16 Mbps)
Categoría 5 - Cable UTP o STP para datos (Velocidad 100 Mbps)
Categoría 5e - Cable UTP o STP para datos (Velocidad 200 Mbps)
Categoría 6 - Cable UTP o STP para datos (Velocidad 1Gbps)
Categoría 7 - Cable UTP o STP para datos (Velocidad 10 Gbps)
NORMA A
Uno de los extremos se monta según la norma EIA/TIA 568 B y el otro
extremo según la norma EIA/TIA 568 A. Este tipo de cables se utiliza para unir
dos equipos directamente a través de sus correspondientes tarjetas de red o
dos Hubs/switch que no dispongan de Uplink.

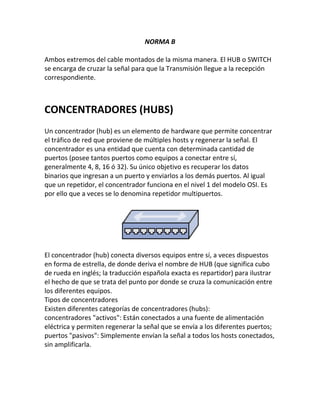

12. NORMA B
Ambos extremos del cable montados de la misma manera. El HUB o SWITCH
se encarga de cruzar la señal para que la Transmisión llegue a la recepción
correspondiente.
CONCENTRADORES (HUBS)
Un concentrador (hub) es un elemento de hardware que permite concentrar
el tráfico de red que proviene de múltiples hosts y regenerar la señal. El
concentrador es una entidad que cuenta con determinada cantidad de
puertos (posee tantos puertos como equipos a conectar entre sí,
generalmente 4, 8, 16 ó 32). Su único objetivo es recuperar los datos
binarios que ingresan a un puerto y enviarlos a los demás puertos. Al igual
que un repetidor, el concentrador funciona en el nivel 1 del modelo OSI. Es
por ello que a veces se lo denomina repetidor multipuertos.
El concentrador (hub) conecta diversos equipos entre sí, a veces dispuestos
en forma de estrella, de donde deriva el nombre de HUB (que significa cubo
de rueda en inglés; la traducción española exacta es repartidor) para ilustrar
el hecho de que se trata del punto por donde se cruza la comunicación entre
los diferentes equipos.
Tipos de concentradores
Existen diferentes categorías de concentradores (hubs):
concentradores "activos": Están conectados a una fuente de alimentación
eléctrica y permiten regenerar la señal que se envía a los diferentes puertos;
puertos "pasivos": Simplemente envían la señal a todos los hosts conectados,
sin amplificarla.

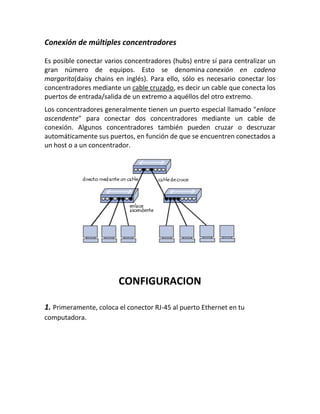

13. Conexión de múltiples concentradores
Es posible conectar varios concentradores (hubs) entre sí para centralizar un
gran número de equipos. Esto se denomina conexión en cadena
margarita(daisy chains en inglés). Para ello, sólo es necesario conectar los
concentradores mediante un cable cruzado, es decir un cable que conecta los
puertos de entrada/salida de un extremo a aquéllos del otro extremo.
Los concentradores generalmente tienen un puerto especial llamado "enlace
ascendente" para conectar dos concentradores mediante un cable de
conexión. Algunos concentradores también pueden cruzar o descruzar
automáticamente sus puertos, en función de que se encuentren conectados a
un host o a un concentrador.
CONFIGURACION
1. Primeramente, coloca el conector RJ-45 al puerto Ethernet en tu
computadora.

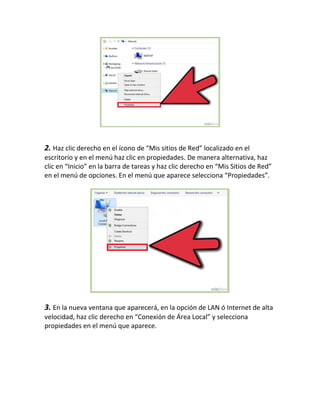

14. 2. Haz clic derecho en el ícono de “Mis sitios de Red” localizado en el
escritorio y en el menú haz clic en propiedades. De manera alternativa, haz
clic en “Inicio” en la barra de tareas y haz clic derecho en “Mis Sitios de Red”
en el menú de opciones. En el menú que aparece selecciona “Propiedades”.
3. En la nueva ventana que aparecerá, en la opción de LAN ó Internet de alta
velocidad, haz clic derecho en “Conexión de Área Local” y selecciona
propiedades en el menú que aparece.

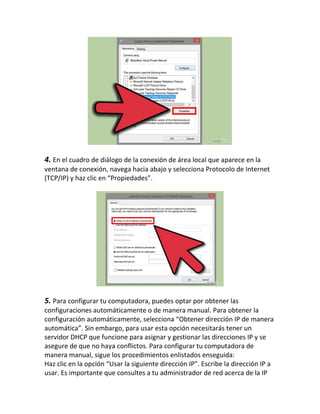

15. 4. En el cuadro de diálogo de la conexión de área local que aparece en la
ventana de conexión, navega hacia abajo y selecciona Protocolo de Internet
(TCP/IP) y haz clic en “Propiedades”.
5. Para configurar tu computadora, puedes optar por obtener las
configuraciones automáticamente o de manera manual. Para obtener la
configuración automáticamente, selecciona “Obtener dirección IP de manera
automática”. Sin embargo, para usar esta opción necesitarás tener un
servidor DHCP que funcione para asignar y gestionar las direcciones IP y se
asegure de que no haya conflictos. Para configurar tu computadora de
manera manual, sigue los procedimientos enlistados enseguida:
Haz clic en la opción “Usar la siguiente dirección IP”. Escribe la dirección IP a
usar. Es importante que consultes a tu administrador de red acerca de la IP

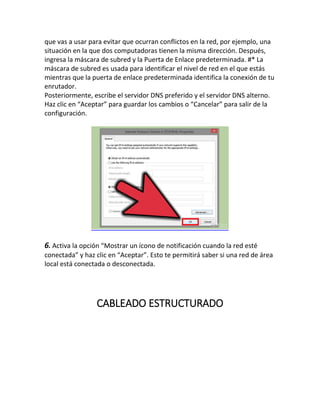

16. que vas a usar para evitar que ocurran conflictos en la red, por ejemplo, una
situación en la que dos computadoras tienen la misma dirección. Después,
ingresa la máscara de subred y la Puerta de Enlace predeterminada. #* La
máscara de subred es usada para identificar el nivel de red en el que estás
mientras que la puerta de enlace predeterminada identifica la conexión de tu
enrutador.
Posteriormente, escribe el servidor DNS preferido y el servidor DNS alterno.
Haz clic en “Aceptar” para guardar los cambios o “Cancelar” para salir de la
configuración.
6. Activa la opción “Mostrar un ícono de notificación cuando la red esté
conectada” y haz clic en “Aceptar”. Esto te permitirá saber si una red de área
local está conectada o desconectada.
CABLEADO ESTRUCTURADO

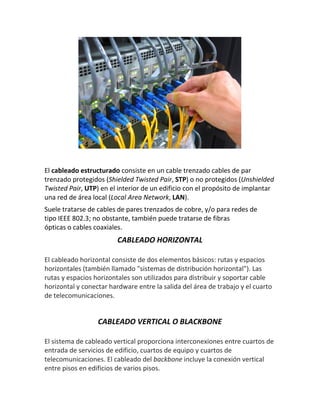

17. El cableado estructurado consiste en un cable trenzado cables de par
trenzado protegidos (Shielded Twisted Pair, STP) o no protegidos (Unshielded
Twisted Pair, UTP) en el interior de un edificio con el propósito de implantar
una red de área local (Local Area Network, LAN).
Suele tratarse de cables de pares trenzados de cobre, y/o para redes de
tipo IEEE 802.3; no obstante, también puede tratarse de fibras
ópticas o cables coaxiales.
CABLEADO HORIZONTAL
El cableado horizontal consiste de dos elementos básicos: rutas y espacios
horizontales (también llamado "sistemas de distribución horizontal"). Las
rutas y espacios horizontales son utilizados para distribuir y soportar cable
horizontal y conectar hardware entre la salida del área de trabajo y el cuarto
de telecomunicaciones.
CABLEADO VERTICAL O BLACKBONE
El sistema de cableado vertical proporciona interconexiones entre cuartos de
entrada de servicios de edificio, cuartos de equipo y cuartos de
telecomunicaciones. El cableado del backbone incluye la conexión vertical
entre pisos en edificios de varios pisos.

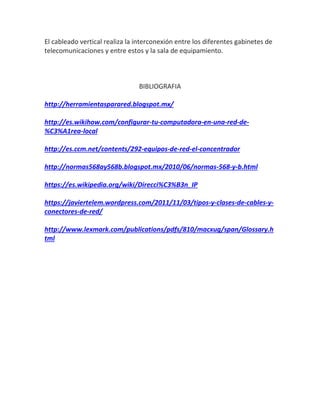

18. El cableado vertical realiza la interconexión entre los diferentes gabinetes de
telecomunicaciones y entre estos y la sala de equipamiento.
BIBLIOGRAFIA
http://herramientasparared.blogspot.mx/
http://es.wikihow.com/configurar-tu-computadora-en-una-red-de-
%C3%A1rea-local
http://es.ccm.net/contents/292-equipos-de-red-el-concentrador
http://normas568ay568b.blogspot.mx/2010/06/normas-568-y-b.html
https://es.wikipedia.org/wiki/Direcci%C3%B3n_IP
https://javiertelem.wordpress.com/2011/11/03/tipos-y-clases-de-cables-y-
conectores-de-red/
http://www.lexmark.com/publications/pdfs/810/macxug/span/Glossary.h
tml
