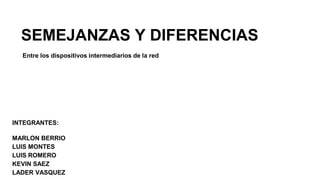

Dispositivos intermediarios de red, repetidor, hub, puente, Switch, Router caracteristicas y diferencias

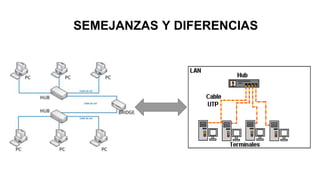

1. SEMEJANZAS Y DIFERENCIAS
Entre los dispositivos intermediarios de la red
INTEGRANTES:
MARLON BERRIO
LUIS MONTES
LUIS ROMERO
KEVIN SAEZ
LADER VASQUEZ

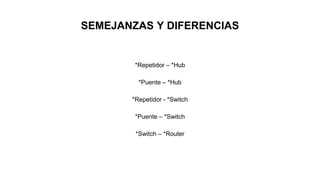

2. SEMEJANZAS Y DIFERENCIAS
*Repetidor – *Hub
*Puente – *Hub
*Repetidor - *Switch
*Puente – *Switch
*Switch – *Router

3. SEMEJANZAS Y DIFERENCIAS

4. REPETIDOR SWITCH
*opera en la capa 1 física del modelo OSI *Opera en la capa de 1 enlace de datos del
modelo OSI
*conexiones PCS *conexiones de redes + PCS
*Provoca colisiones en el envio de informacion *Crea un segmento correcto de una LAN
*No es heterogéneo *es heterogéneo

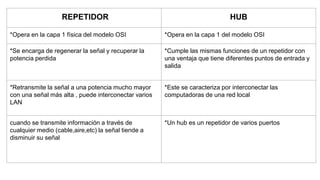

5. REPETIDOR HUB
*Opera en la capa 1 física del modelo OSI *Opera en la capa 1 del modelo OSI
*Se encarga de regenerar la señal y recuperar la
potencia perdida
*Cumple las mismas funciones de un repetidor con
una ventaja que tiene diferentes puntos de entrada y
salida
*Retransmite la señal a una potencia mucho mayor
con una señal más alta , puede interconectar varios
LAN
*Este se caracteriza por interconectar las
computadoras de una red local
cuando se transmite información a través de
cualquier medio (cable,aire,etc) la señal tiende a
disminuir su señal
*Un hub es un repetidor de varios puertos

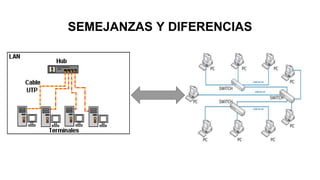

6. SEMEJANZAS Y DIFERENCIAS

7. HUB SWITCH
*opera en la capa 1 del modelo OSI *opera en la capa 1 del modelo OSI
*Un red de medio compartido implica que los
usuarios deben compartir el ancho de banda
*Una red “switcheada” provee segmentación, e
incrementa el ancho de banda promedio por cada
usuario
*Un hub solamente soporta una conversación a la
vez
*Un switch soporta múltiples conversaciones
simultáneas
*Un hub solo permite operar en modo Half-Duplex *Un switch permite operación Full-Duplex, doblando
el ancho de banda posible y reduciendo las pérdidas
por colisiones

8. SEMEJANZAS Y DIFERENCIAS

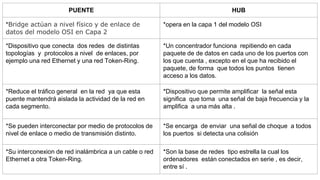

9. PUENTE HUB
*Bridge actúan a nivel físico y de enlace de
datos del modelo OSI en Capa 2
*opera en la capa 1 del modelo OSI
*Dispositivo que conecta dos redes de distintas
topologías y protocolos a nivel de enlaces, por
ejemplo una red Ethernet y una red Token-Ring.
*Un concentrador funciona repitiendo en cada
paquete de de datos en cada uno de los puertos con
los que cuenta , excepto en el que ha recibido el
paquete, de forma que todos los puntos tienen
acceso a los datos.
*Reduce el tráfico general en la red ya que esta
puente mantendrá aislada la actividad de la red en
cada segmento.
*Dispositivo que permite amplificar la señal esta
significa que toma una señal de baja frecuencia y la
amplifica a una más alta .
*Se pueden interconectar por medio de protocolos de
nivel de enlace o medio de transmisión distinto.
*Se encarga de enviar una señal de choque a todos
los puertos si detecta una colisión
*Su interconexion de red inalámbrica a un cable o red
Ethernet a otra Token-Ring.
*Son la base de redes tipo estrella la cual los
ordenadores están conectados en serie , es decir,
entre sí .

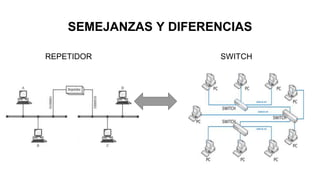

10. SEMEJANZAS Y DIFERENCIAS
REPETIDOR SWITCH

11. SEMEJANZAS Y DIFERENCIAS
PUENTE SWITCH

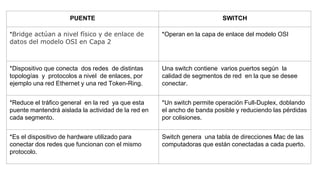

12. PUENTE SWITCH
*Bridge actúan a nivel físico y de enlace de
datos del modelo OSI en Capa 2
*Operan en la capa de enlace del modelo OSI
*Dispositivo que conecta dos redes de distintas
topologías y protocolos a nivel de enlaces, por
ejemplo una red Ethernet y una red Token-Ring.
Una switch contiene varios puertos según la
calidad de segmentos de red en la que se desee
conectar.
*Reduce el tráfico general en la red ya que esta
puente mantendrá aislada la actividad de la red en
cada segmento.
*Un switch permite operación Full-Duplex, doblando
el ancho de banda posible y reduciendo las pérdidas
por colisiones.
*Es el dispositivo de hardware utilizado para
conectar dos redes que funcionan con el mismo
protocolo.
Switch genera una tabla de direcciones Mac de las
computadoras que están conectadas a cada puerto.

13. SEMEJANZAS Y DIFERENCIAS
SWITCH ROUTER

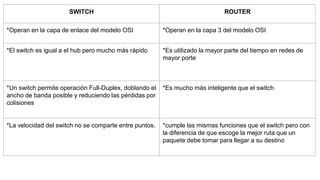

14. SWITCH ROUTER
*Operan en la capa de enlace del modelo OSI *Operan en la capa 3 del modelo OSI
*El switch es igual a el hub pero mucho más rápido *Es utilizado la mayor parte del tiempo en redes de
mayor porte
*Un switch permite operación Full-Duplex, doblando el
ancho de banda posible y reduciendo las pérdidas por
colisiones
*Es mucho más inteligente que el switch
*La velocidad del switch no se comparte entre puntos. *cumple las mismas funciones que el switch pero con
la diferencia de que escoge la mejor ruta que un
paquete debe tomar para llegar a su destino
