1. CABLEADO
ESTRUCTURADO
VALENTINA TOVAR M.
802
LIC. DIDIER VIGOYA

2. ¿PARA QUE SE UTILIZA EL CABLEADO
ESTRUCTURADO?
Es el cableado de un edifio o una serie de edificios que
permite interconectar equipos activos de diferentes o
igual tecnologia permitiendo la integración de los
diferentes servicios que dependen del tendido de cables
como datos, telefonía , control, etc.

3. ¿EN QUE CONSISTE EL CABLEADO
ESTRUCTURADO?
El objetivo fundamental es cubrir las necesidades
de los usuarios durante la vida útil del edificio sin
necesidad de realizar más tendido de cables.

4. ¿QUE ES ETHERNET?
Ethernet (también conocido como estándar IEEE
802.3) es un estándar de transmisión de datos para redes
de área local que se basa en el siguiente principio:
Todos los equipos en una red Ethernet están conectados
a la misma línea de comunicación compuesta por cables
cilíndricos.

5. El cable Coaxial - Forma, tipos, ¿para qué se
utliliza?
FORMA:

6. El cable Coaxial - Forma, tipos, ¿para qué se
utliliza?
PARA QUE SIRVE
• El cable coaxial, por su parte, es un
tipo de cable que se utiliza
para transmitir señales de
electricidad de alta frecuencia.
TIPOS DE CABLE COAXIAL
• THICK: (grueso). Este cable se
conoce normalmente como "cable
amarillo", fue el cable coaxial utilizado
en la mayoría de las redes.
• THIN: (fino). Este cable se empezó a
utilizar para reducir el coste de
cableado de la redes.

7. CABLE UTP
es un cordón que está resguardado por
alguna clase de recubrimiento y que
permite conducir electricidad o
distintos tipos de señales. Los cables
suelen estar confeccionados con
aluminio o cobre.
UTP, por otra parte, es una sigla que
significa Unshielded Twisted Pair (lo que
puede traducirse como “Par trenzado
no blindado”)
FORMA:

8. CATEGORIAS DE CABLE UTP

9. CABLE STP
Es similar al cable UTP, con la diferencia
que cada par tiene una pantalla protectora,
además de tener una lamina externa de
aluminio o de cobre trenzado alrededor del
conjunto de pares, diseñada para reducir la
absorción del ruido eléctrico. Este cable es
más costoso y difícil de manipular que el
UTP. Este es fabricado para la transmisión
de datos de alta velocidad.
Este cable esta formado por 4 partes
trenzados apantallados individualmente,
recubiertos con forro de material de PVC.

10. EL PATCH PANEL
Es un panel de conexiones, también
denominado bahía de rutas o patch panel,
es el elemento encargado de recibir todos
los cables del cableado estructurado. Sirve
como un organizador de las conexiones
de la red, para que los elementos
relacionados de la Red LAN y los equipos
de la conectividad puedan ser fácilmente
incorporados al sistema y además los
puertos de conexión de los equipos
activos de la red (Switch, Router, etc.) no
tengan algún daño por el constante
trabajo de retirar e introducir en sus
puertos.

11. RACK DE
COMUNICACIONES
Un rack es un soporte metálico
destinado a alojar equipamiento
electrónico, informático y de
comunicaciones. Las medidas para
la anchura están normalizadas para
que sean compatibles con
equipamiento de cualquier
fabricante. También son llamados
bastidores, cabinas, cabinets o
armarios.

12. PATCH CORD
Patch Cord o cable' se
usa en una red para
conectar un dispositivo
electrónico con otro.

13. CONECTOR BNC
es un tipo de conector, de rápida
conexión/desconexión, utilizado
para cable coaxial. Inicialmente
diseñado como una versión en
miniatura del Conector Tipo C.

14. PUNTO DE
CONEXIÓN DE RED
Un punto de conexión de
red o PCR es un cajetín de
color blanco que se instala
en el punto donde se
empalma el cable
telefónico de la red interior
del edificio con la
acometida que viene del
exterior

15. CONECTOR
RJ45
Extremo de un cable de red (habitualmente un
cable de categoría 5) que conecta un dispositivo
a la red.
Es una interfaz física comúnmente usada para
conectar redes de cableado estructurado,
(categorías 4, 5, 5e, 6 y 6a). Es parte del Código
Federal de Regulaciones de Estados Unidos.
Posee ocho pines o conexiones eléctricas, que
normalmente se usan como extremos de cables
de par trenzado.
Una aplicación común es su uso en cables de
red Ethernet, donde suelen usarse 8 pines (4
pares). Otras aplicaciones incluyen
terminaciones de teléfonos.

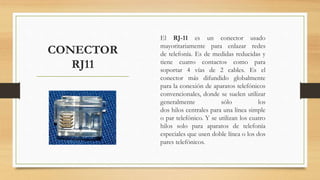

16. CONECTOR
RJ11
El RJ-11 es un conector usado
mayoritariamente para enlazar redes
de telefonía. Es de medidas reducidas y
tiene cuatro contactos como para
soportar 4 vías de 2 cables. Es el
conector más difundido globalmente
para la conexión de aparatos telefónicos
convencionales, donde se suelen utilizar
generalmente sólo los
dos hilos centrales para una línea simple
o par telefónico. Y se utilizan los cuatro
hilos solo para aparatos de telefonía
especiales que usen doble línea o los dos
pares telefónicos.

17. EL HUB DE
RED
El hub o concentrador es un
equipo de red que trabaja en la capa
1 del modelo OSI. Es un
concentrador multipuerto que
reagrupa el conjunto de flujos de
redes en sus puertos y sin
preocuparse de alojadores emisores
y receptores reenvía todo el flujo
en la red.

18. EL SWITCH
Un conmutador o switch es un dispositivo
digital lógico de interconexión de equipos
que opera en la capa de enlace de
datos del modelo OSI. Su función es
interconectar dos o más segmentos de red,
de manera similar a los puentes de red,
pasando datos de un segmento a otro de
acuerdo con la dirección MAC de destino de
las tramas en la red.
Los conmutadores se utilizan cuando se
desea conectar múltiples redes,
fusionándolas en una sola. Al igual que los
puentes, dado que funcionan como un filtro
en la red, mejoran el rendimiento y la
seguridad de las redes de área local.

19. EL ROUTER
Un Router (en español: enrutador o
encaminador) es un dispositivo
hardware o software de interconexión
de redes de computadoras que opera en
la capa tres (nivel de red) del modelo
OSI. Este dispositivo interconecta
segmentos de red o redes enteras. Hace
pasar paquetes de datos entre redes
tomando como base la información de
la capa de red.

20. DIRECCION IP
Una dirección IP es una etiqueta
numérica que identifica, de manera
lógica y jerárquica, a una interfaz
(elemento de comunicación/conexión)
de un dispositivo (habitualmente
una computadora) dentro de
una red que utilice el protocolo
IP (Internet Protocolo), que
corresponde al nivel de red del Modelo
OSI.

21. DIRECCION MAC
En las redes de computadoras,
la dirección MAC (siglas en inglés
de media access control; en
español "control de acceso al
medio") es un identificador de
48 bits(6 bloques hexadecimales)
que corresponde de forma única a
una tarjeta o dispositivo de red. Se
conoce también como dirección
física, y es única para cada
dispositivo.
