Redes informáticas

¿Qué son?
Son una serie de computadoras
y/o dispositivos,
interrelacionados por un
medio físico (cable) o por
medio de ondas
(inalámbricamente). Mediante
la red, pueden compartir entre
si información de archivos,
recursos, servicios, etc.

Men
ú

Tipos de Redes
Existen todo tipo de redes, ya sean
físicas(por topología) o inalámbricas,
para las distintas necesidades y
posibilidades. Se clasifican de la
siguiente manera:
• Por topología
•Por Modo de transmisión

•Tecnología de tran
•Por distancia
Men
ú

Por topología
¿Qué es?
Cadena de comunicación usada mediante nodos (hubs,
routers, switchs, etc.), que conforman una red para
comunicar computadoras. Sólo determinan, la
configuración de conexiones entre nodos. Demás
características no tienen que ver con este tipo de red.

Éstos tipos de redes forman parte de las
topológicas:
•Estrella
•Árbol
•De Bus
•Malla
•Anillo
•Totalmente Conexa
•Doble anillo
•Mixta
Men
ú

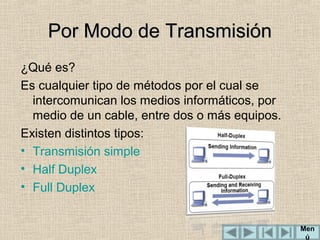

Por Modo de Transmisión
¿Qué es?
Es cualquier tipo de métodos por el cual se
intercomunican los medios informáticos, por
medio de un cable, entre dos o más equipos.
Existen distintos tipos:
• Transmisión simple
• Half Duplex
• Full Duplex
Men
ú

Por Distancia
Estas redes están basadas en el área de
cobertura geográfica sobre la cual
influyan, pudiendo cubrir unos pocos
metros, o un continente entero.
Éstas son:
• LAN
• MAN
• WAN
Men
ú

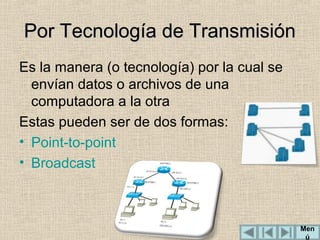

Por Tecnología de Transmisión
Es la manera (o tecnología) por la cual se
envían datos o archivos de una
computadora a la otra
Estas pueden ser de dos formas:
• Point-to-point
• Broadcast

Men
ú

Red Estrella
¿Cómo funciona?
Los equipos están conectados
a un nodo central y todas
las comunicaciones deben
hacerse a través de éste.
Éste nodo es un router, un
conmutador o un hub.
Desventajas
•Si el nodo falla, toda la red se
desconecta
•Es costosa
•Los cables van por separado del hub
a la PC

Ventajas
•Si un cable se rompe,
solo queda fuera de la
red esa PC.
•Fácil de prevenir daños
o conflictos.
•Todos los nodos se
intercomunican.
•Mantenimiento
económico y fácil.

Men
ú

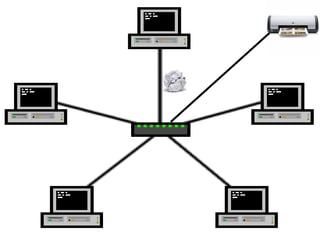

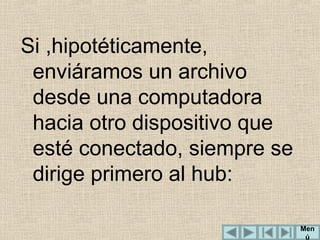

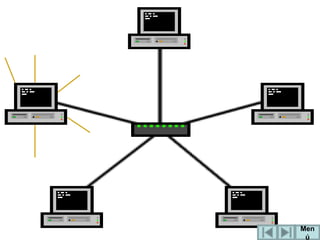

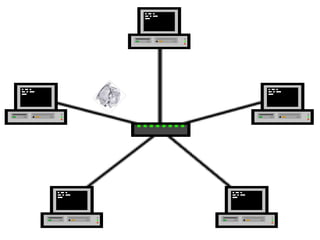

Si ,hipotéticamente,
enviáramos un archivo
desde una computadora
hacia otro dispositivo que
esté conectado, siempre se
dirige primero al hub:
Men
ú

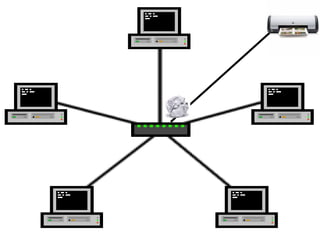

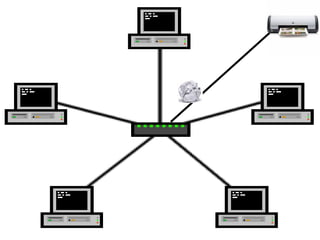

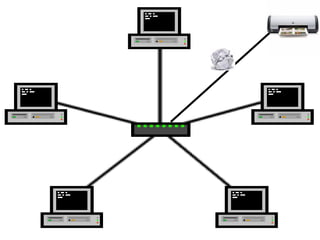

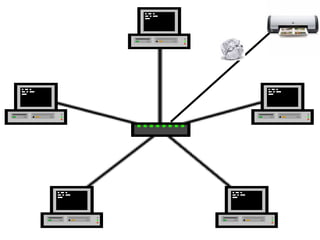

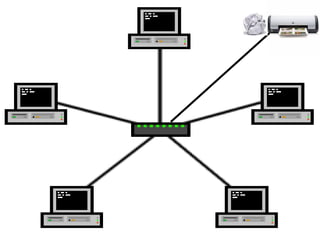

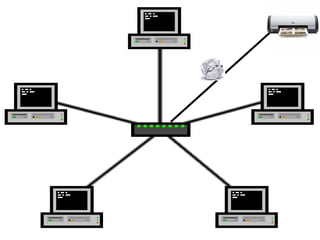

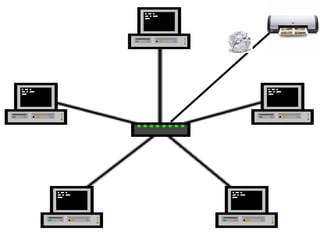

En el caso que
enviemos el contenido
a una impresora, para
que ésta la imprima:

Men
ú

En caso que lo
enviemos a otra
computadora:
Men
ú

De Bus
¿Cómo funciona?
Tiene un único canal de
comunicaciones (denominado
bus) al cual se conectan los
diferentes dispositivos. Todos
los dispositivos comparten
este único canal para
intercomunicarse.
Ventajas
•Facilidad de implementación y
crecimiento.
•Simplicidad en la arquitectura.

Desventajas
•Longitudes de bus
limitadas.
•Un problema de bus
degrada toda la red.
•Desempeño se disminuye
si la red crece.
•Pérdidas de transmisión
por colisiones de
mensajes.

Men
ú

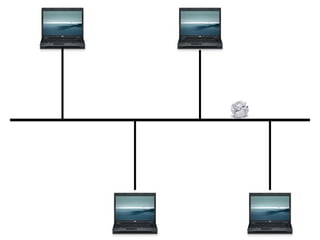

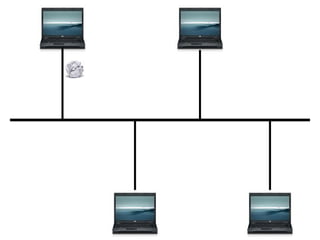

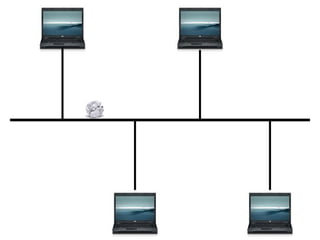

En caso de enviar un archivo,
debe dirigirse desde el
cable que conecta la
computadora con el bus, y
de allí a la computadora que
quisiéramos enviarla
Men
ú

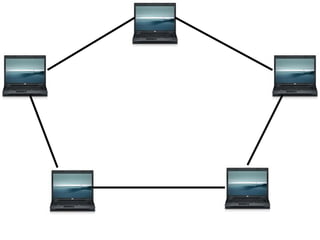

Red Anillo
¿Cómo funciona?
Cada estación está
conectada a la
siguiente y la última
está conectada a la
primera. Cada estación
tiene un receptor y un
transmisor que hace la
función de repetidor,
pasando la señal a la
siguiente estación.

Desventajas
• Longitudes de canales
limitadas.
•El canal usualmente degradará
a medida que la red crece.
•Lenta transferencia de datos.
Ventajas
•Arquitectura simple.
•Facilidad de configuración.
•Facilidad de fluidez de datos.

Men
ú

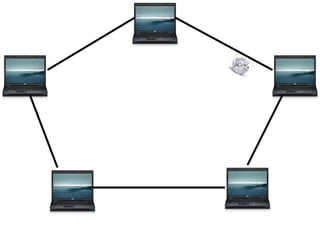

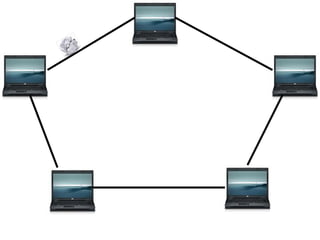

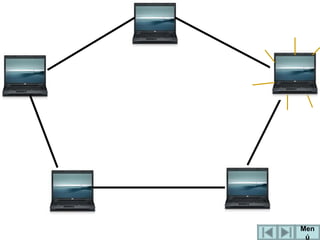

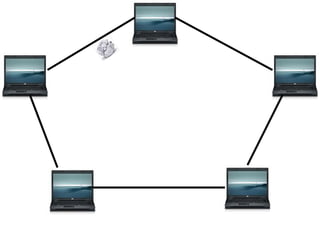

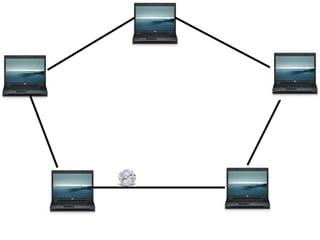

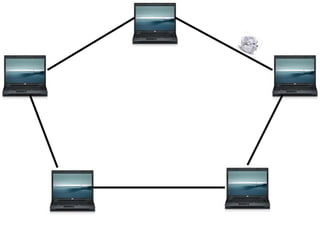

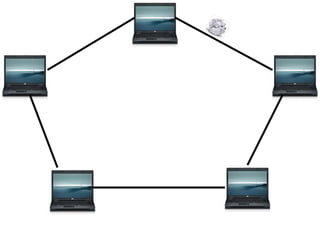

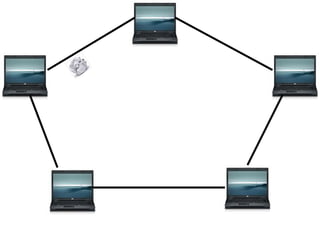

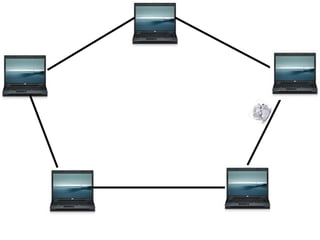

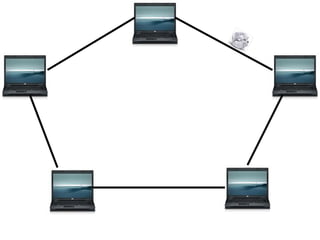

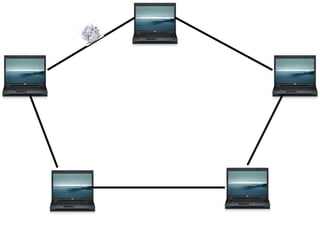

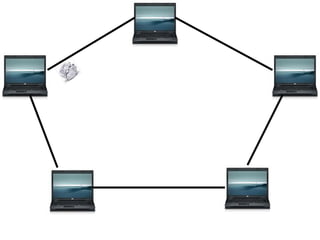

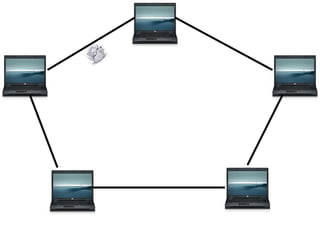

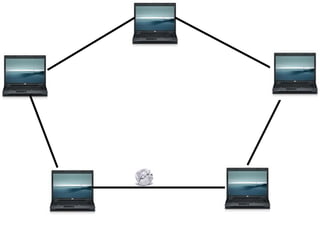

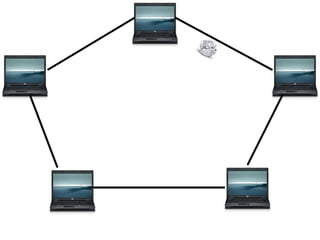

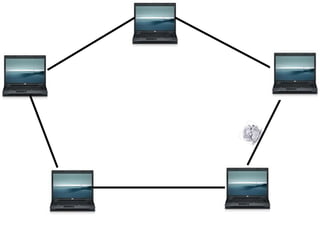

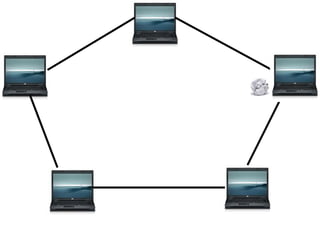

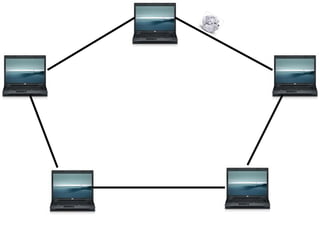

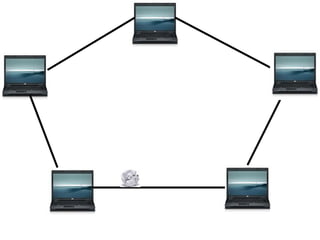

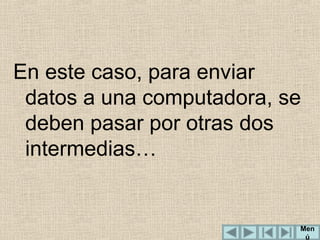

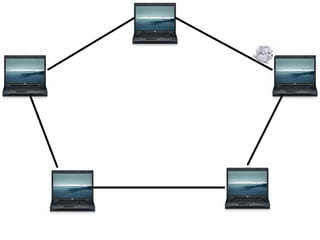

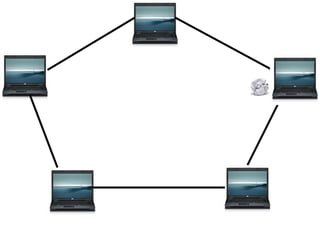

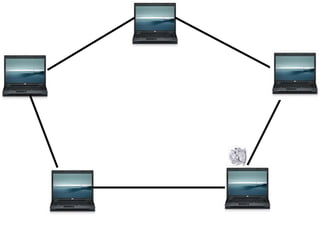

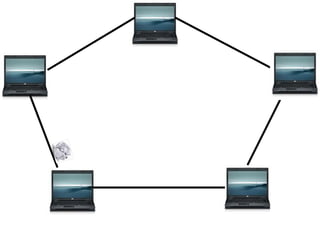

Como vimos en la diapositiva
anterior, una de las ventajas de
este tipo de red es que están,
de alguna manera, todos los
dispositivos “cerca”. Veamos
que pasa si queremos enviar un
archivo a la computadora mas
“lejana”.
Men
ú

Doble anillo
¿Como funciona?
Es igual que una red de Anillo Simple,
solo con la diferencia de que ésta
posee un doble de anillado, para
aumentar la fiabilidad de la red, y
otras características de envío de
datos.
Ventajas
•Mismas que el anillado
simple.
•Más velocidad que ésta
•Envia información hacia
dos destinos

Desventajas
•Longitudes de
canales limitadas.
•El canal se degrada
cuando la red crece.
Men
ú

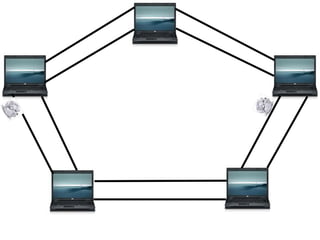

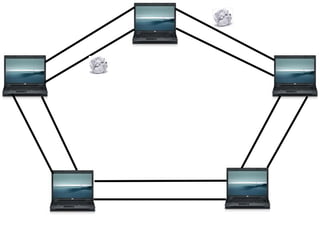

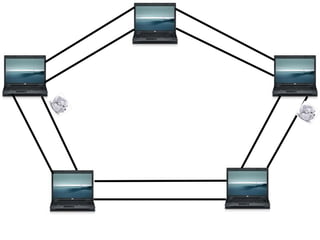

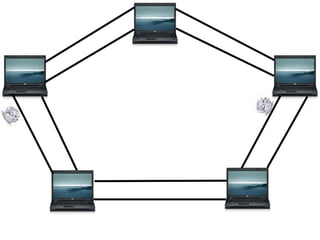

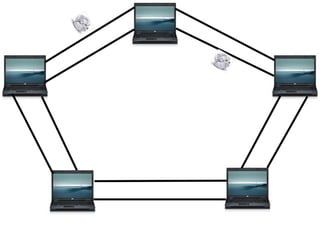

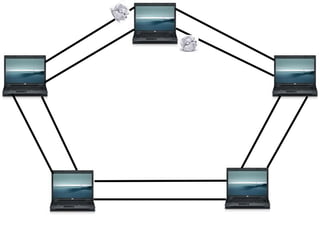

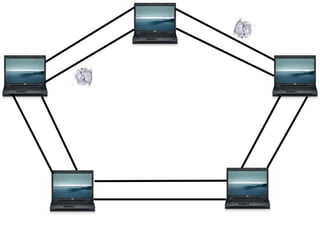

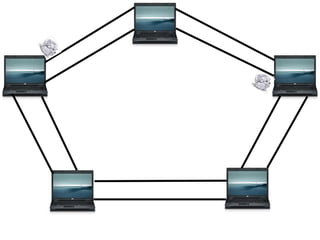

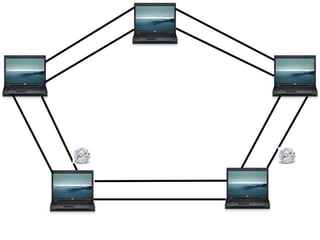

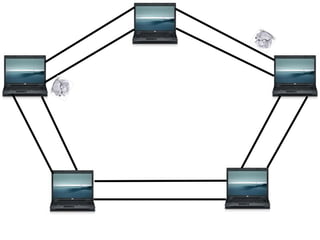

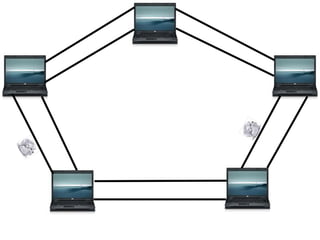

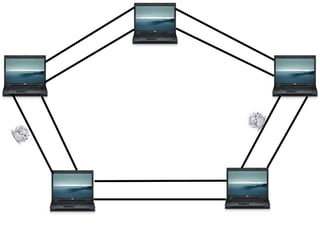

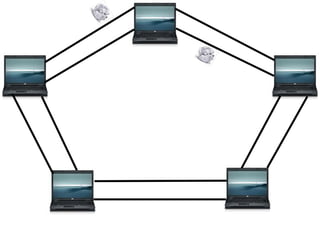

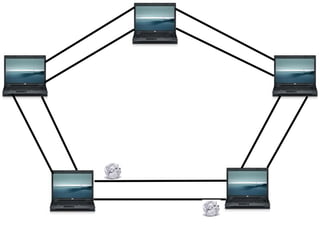

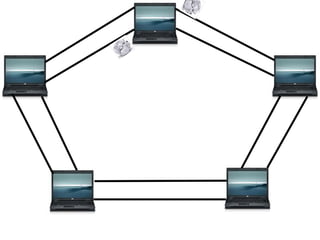

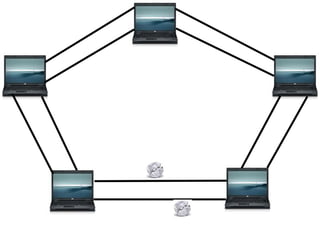

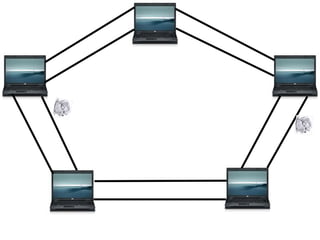

Supongamos, entonces, que
desde una computadora,
queremos enviar archivos hacia
otras dos, simultáneamente, pero
necesitan, por comodidad,
bifurcarse en distintos caminos:

Men
ú

Ésa es la diferencia
básica entre la red de
anillado simple, y la
doble.
Men
ú

Red Árbol
¿Cómo funciona?
La conexión en árbol es parecida a
redes estrellas interconectadas
Ventajas
pero con un nodo de enlace
•Cableado point-to-point
troncal, generalmente un hub,
para segmentos
desde el que se ramifican los
individuales.
demás nodos. Se comparte el
•Prioriza acciones de
mismo canal de comunicaciones. distintas computadoras.
•Conexión de nuevos
Desventajas
dispositivos por sus
•Difícil configuración
“ramificaciones”.
•
Mucho cablerío
•Si se cae el segmento principal,
se cae todo el sistema.

Men
ú

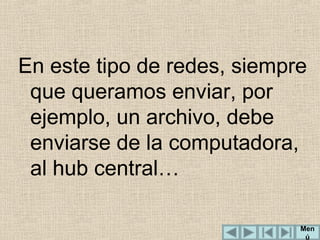

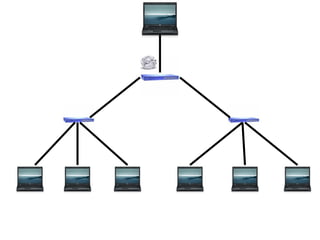

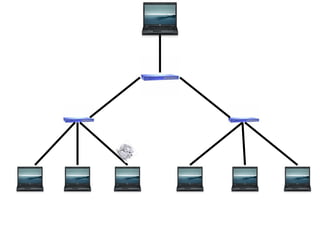

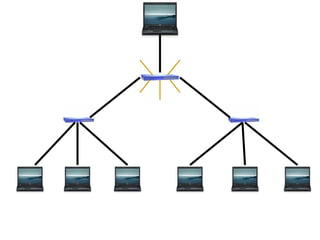

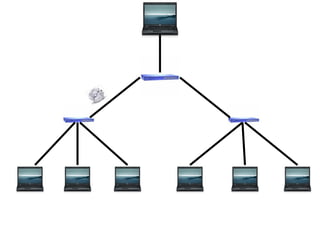

En este tipo de redes, siempre
que queramos enviar, por
ejemplo, un archivo, debe
enviarse de la computadora,
al hub central…
Men
ú

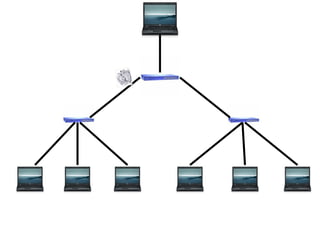

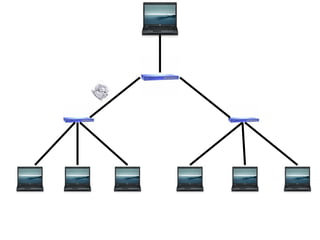

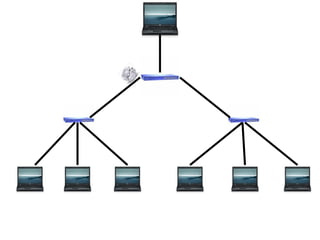

Al llegar a este punto, el
archivo debe bifurcase, para
dirigirse a cualquiera de los
dos hubs (en este caso el de
la izquierda)…

Men
ú

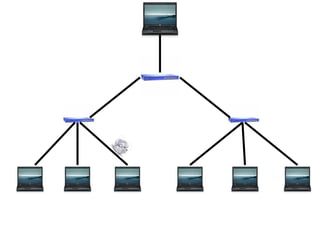

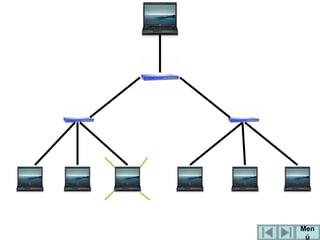

…Ahora decidirse a
cual de las
computadoras se
dirigirá.
Men
ú

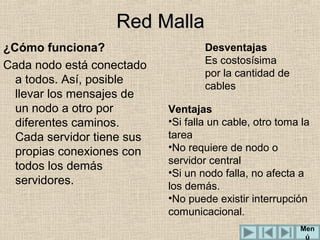

Red Malla
¿Cómo funciona?
Cada nodo está conectado
a todos. Así, posible
llevar los mensajes de
un nodo a otro por
diferentes caminos.
Cada servidor tiene sus
propias conexiones con
todos los demás
servidores.

Desventajas
Es costosísima
por la cantidad de
cables
Ventajas
•Si falla un cable, otro toma la
tarea
•No requiere de nodo o
servidor central
•Si un nodo falla, no afecta a
los demás.
•No puede existir interrupción
comunicacional.
Men
ú

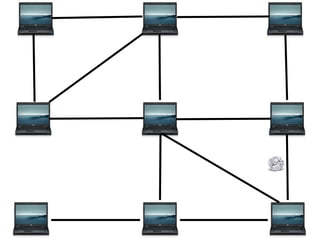

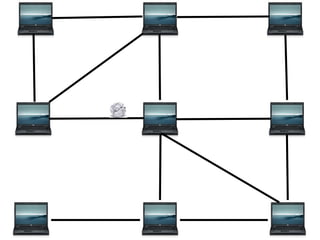

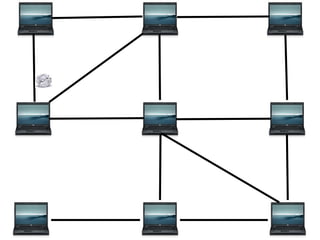

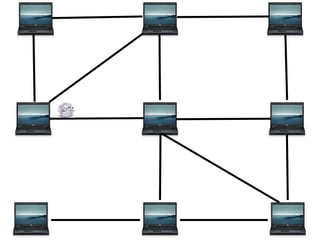

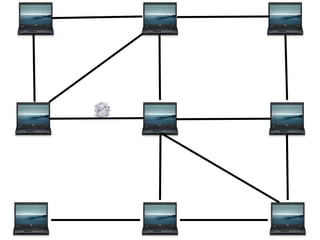

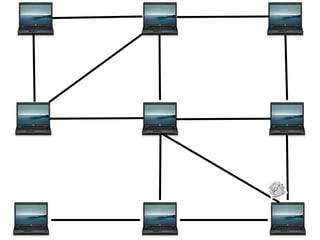

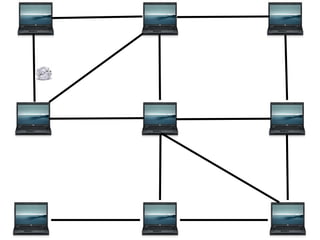

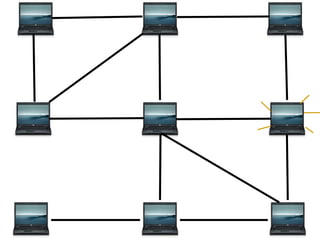

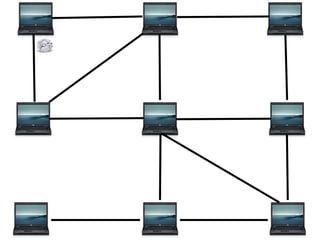

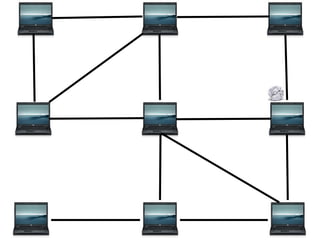

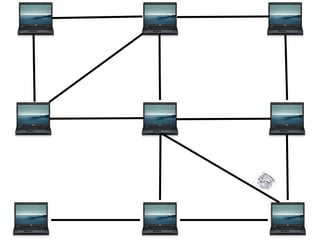

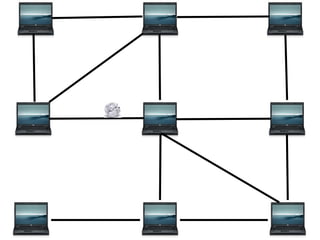

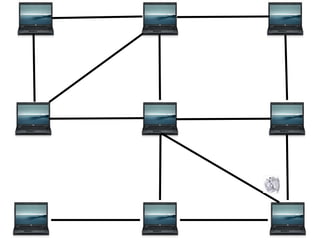

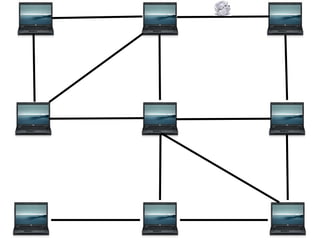

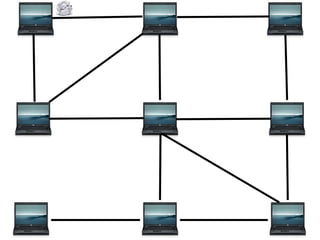

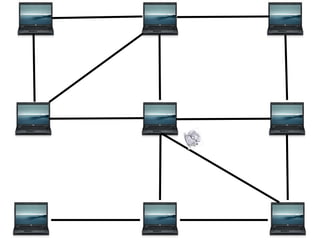

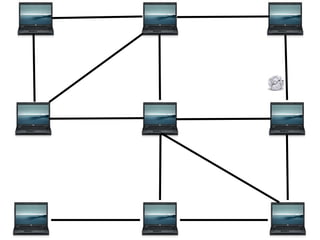

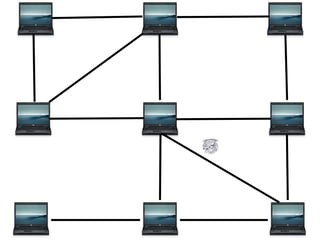

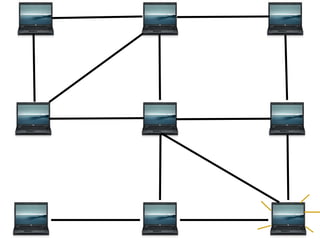

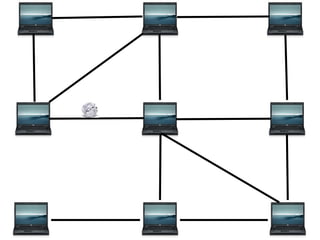

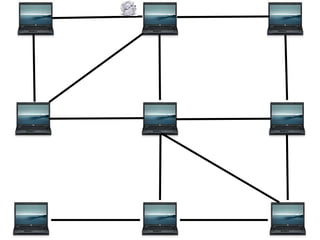

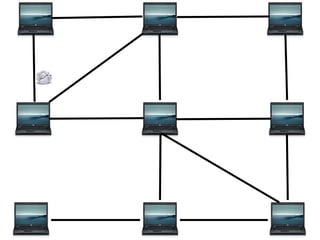

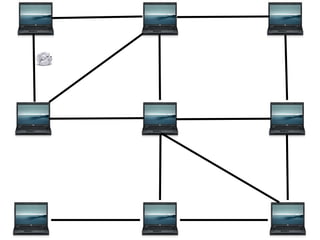

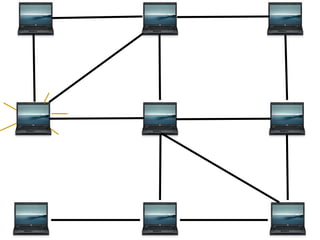

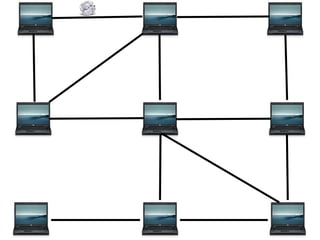

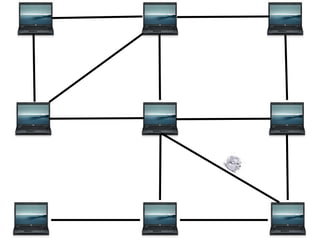

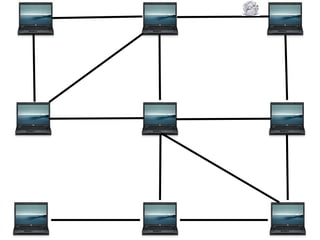

Unos ejemplo de las tantas
direcciones que puede
tomar un archivo enviado,
para llegar a la
computadora opuesta,
dentro de una red malla
son:
Men
ú

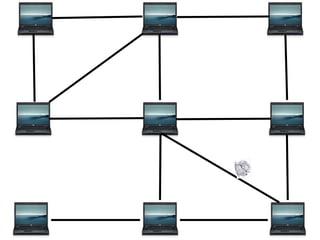

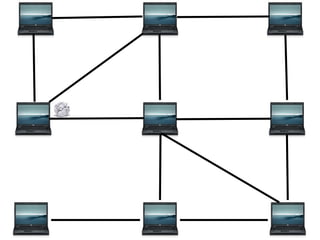

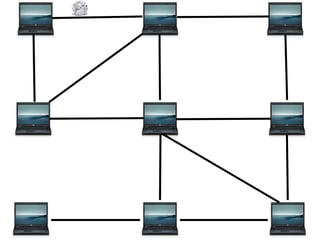

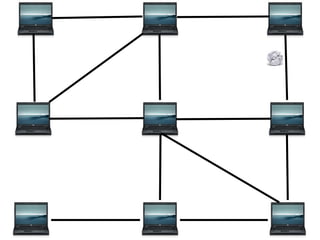

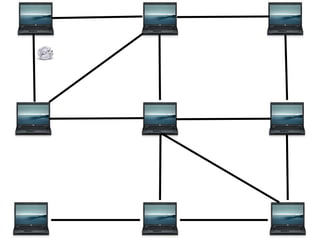

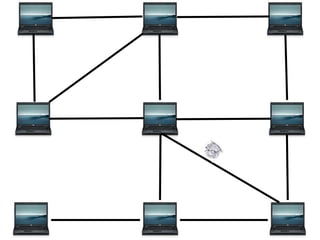

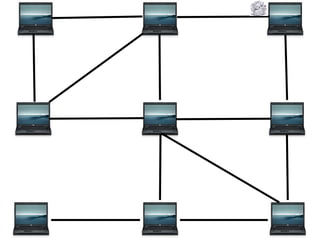

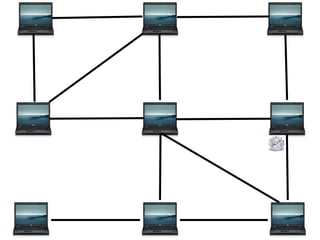

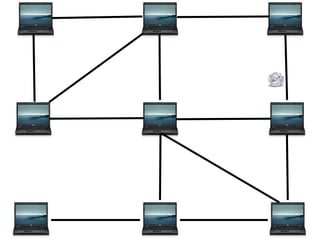

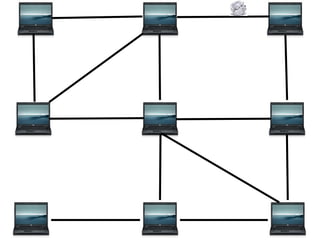

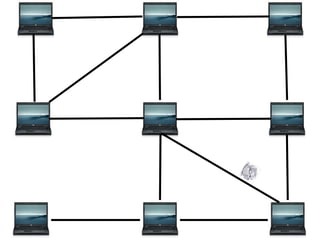

O bien, se puede
utilizar el siguiente:

Men
ú

Como vemos, entonces, en
éste tipo de redes, se
puede llegar al objetivo en
cuestión, con múltiples
pasos, y de muchas formas.
Men
ú

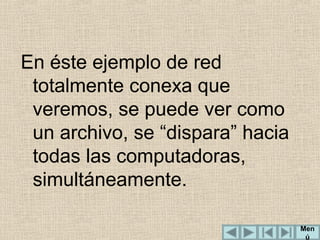

Totalmente Conexa
¿Cómo funciona?
Cada computadora se conecta
a todas las computadoras
en el sistema, mediante
cables directos, sin un nodo
central.

Desventajas
•Difícil instalación
•Costos altísimos

Ventajas
•Fallas casi imposibles
•Mucha privacidad y seguridad
Men
ú

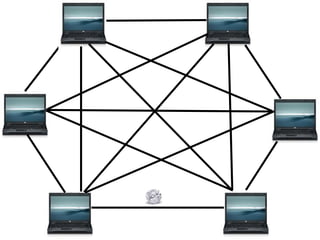

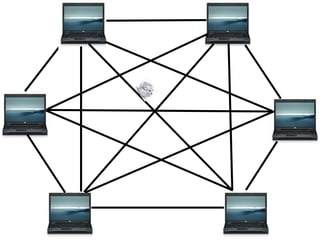

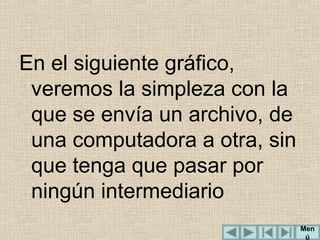

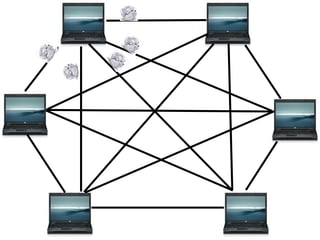

En el siguiente gráfico,
veremos la simpleza con la
que se envía un archivo, de
una computadora a otra, sin
que tenga que pasar por
ningún intermediario
Men
ú

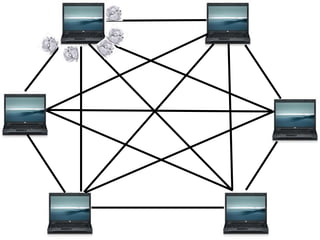

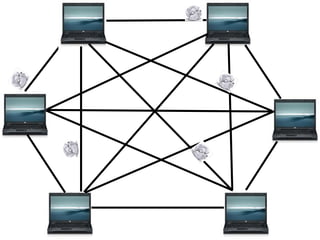

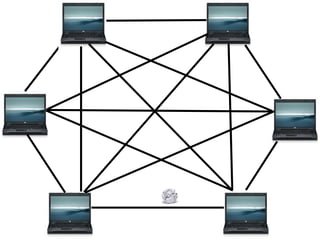

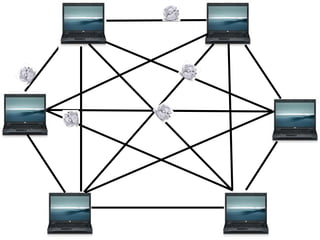

…Y, si a la vez, queremos
enviar archivos desde
esta misma
computadora…
Men
ú

Red Mixta
¿Cómo funciona?
Es la mezcla de cualquier tipo
de topología de red
mostrada anteriormente. Es
por eso que se dice que
tiene cierta “libertad de
funcionamiento”
Ventajas
Combina todas las ventajas de
todas las redes (incluyendo
economía, practicidad, etc.).

Desventajas
Puede ser muy
difícil de configurar
Men
ú

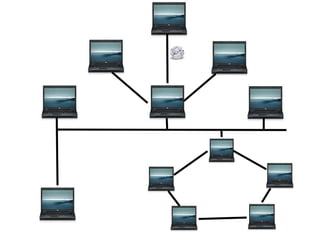

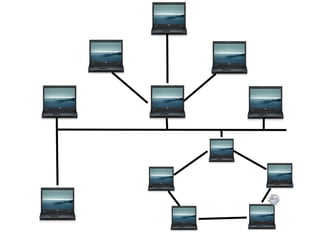

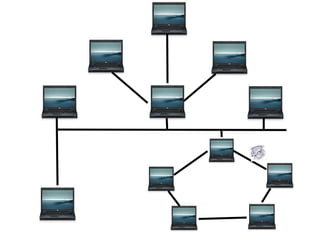

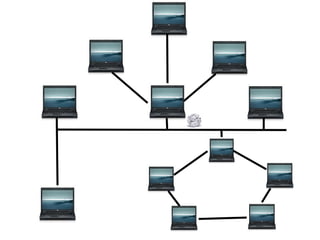

En ésta red mixta que veremos
ahora, distintas
computadoras hacen de
“nodos”, para que el archivo
enviado llegue a destino (la ultima
computadora de la combinacion “anillo”) .
Men
ú

Transmisión Simple
¿Cómo funciona?
Ocurre en una dirección
solamente, y el receptor
no puede responder al
transmisor. No se utiliza
donde se requiere
interacción humanomáquina.

Desventajas
Se puede utilizar solo
como transmisor
Sin mucha tecnología
Ventajas
•Utiliza poco cable
•Es fácil de configurar

Men
ú

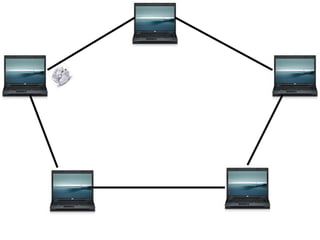

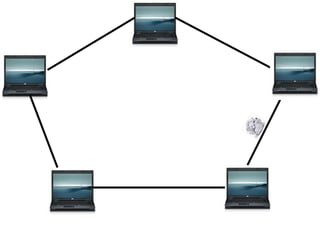

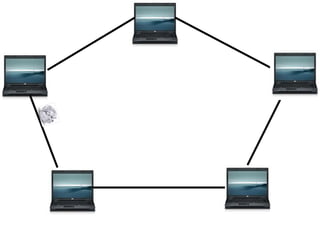

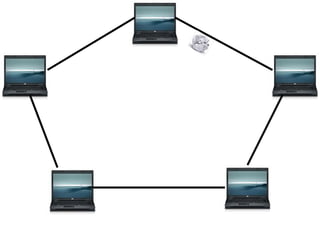

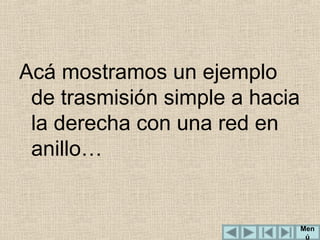

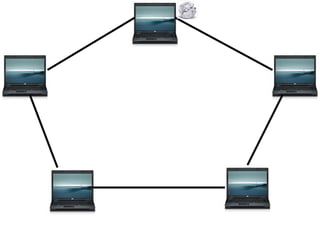

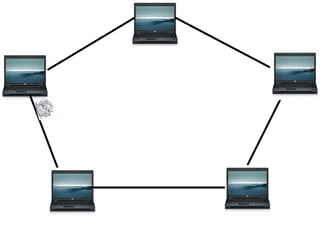

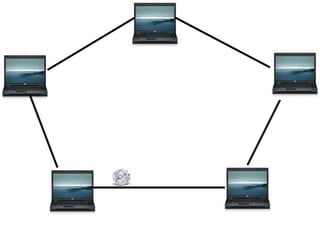

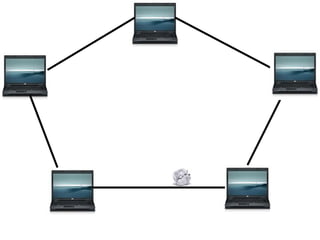

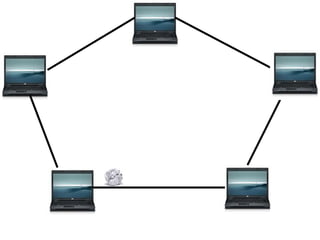

Acá mostramos un ejemplo
de trasmisión simple a hacia
la derecha con una red en
anillo…

Men
ú

Half-Duplex
¿Cómo funciona?
Permite transmitir en ambas
direcciones; sin embargo, la
transmisión puede ocurrir
solamente en una dirección
a la vez. Tanto transmisor y
receptor comparten una sola
frecuencia, o sea, que
transmite en los dos
sentidos, pero no
simultáneamente.

Ventajas
•No se utiliza
mucho cable.
•Puede transmitir
y recibir.
Desventajas
•No se puede utilizar
simultáneamente.
•Degrada cuando crece.

Men
ú

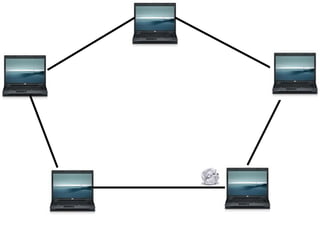

En el gráfico, veremos como, al
momento de transmitir, es igual
que una red de transmisión
simple, pero cuando la receptora
responde, se marca la diferencia.

Men
ú

Full-Duplex
¿Cómo funciona?
La línea transmite en los dos
sentidos simultáneamente.
Existen dos frecuencias, una
para transmitir y otra para
recibir. Los Ejemplos abundan
en el terreno de las
telecomunicaciones.

Desventajas
•Se utiliza el doble de
cable que half-duplex.
•De dificil configuración.

Ventajas
•No existen colisiones de archivos
•Emplea frecuencias separadas
Men
ú

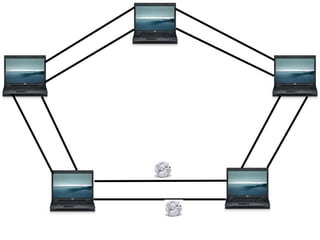

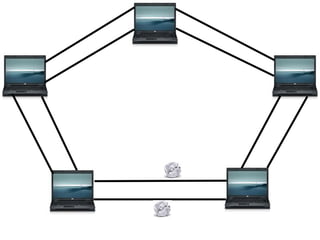

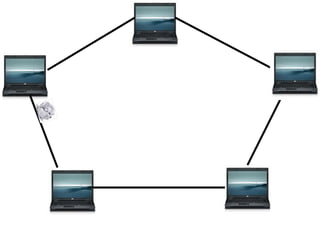

En el grafico se observa una
red full-duplex, mediante una
topología en anillo, que, al
llegar al receptor, esta, le
responde con otro mensaje o
archivo.
Men
ú

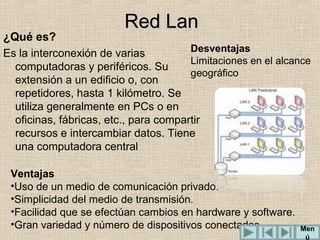

Red Lan

¿Qué es?
Desventajas
Es la interconexión de varias
Limitaciones en el alcance
computadoras y periféricos. Su
geográfico
extensión a un edificio o, con
repetidores, hasta 1 kilómetro. Se
utiliza generalmente en PCs o en
oficinas, fábricas, etc., para compartir
recursos e intercambiar datos. Tiene
una computadora central
Ventajas
•Uso de un medio de comunicación privado.
•Simplicidad del medio de transmisión.
•Facilidad que se efectúan cambios en hardware y software.
•Gran variedad y número de dispositivos conectados.

Men
ú

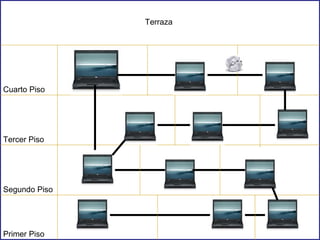

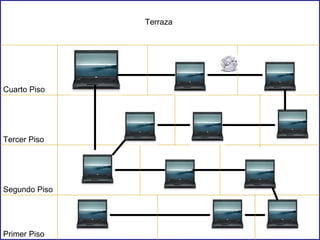

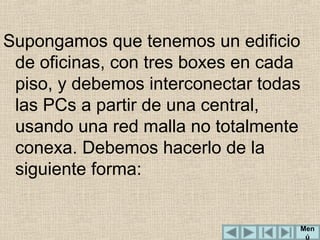

Supongamos que tenemos un edificio
de oficinas, con tres boxes en cada
piso, y debemos interconectar todas
las PCs a partir de una central,
usando una red malla no totalmente
conexa. Debemos hacerlo de la
siguiente forma:

Men
ú

Terraza

Cuarto Piso

Tercer Piso

Segundo Piso

Primer Piso

Men
ú

Ahora, bien. Teniendo
este esquema, los
archivos se envían de la
siguiente forma…
Men
ú

Terraza

Cuarto Piso

Tercer Piso

Segundo Piso

Primer Piso

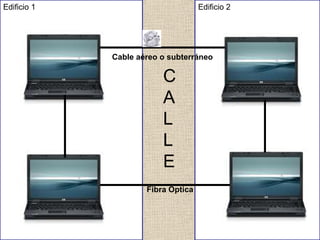

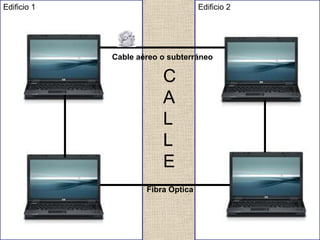

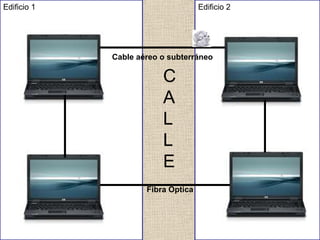

Pero en el caso que sean dos
edificios cercanos los que se
quieren interconectar…

Men
ú

Edificio 1

Edificio 2

Cable aéreo o subterráneo

C
A
L
L
E
Fibra Óptica

Edificio 1

Edificio 2

Cable aéreo o subterráneo

C
A
L
L
E
Fibra Óptica

Men
ú

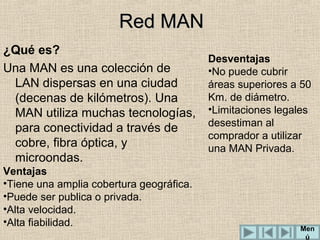

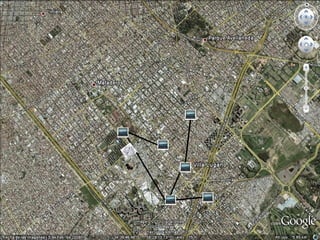

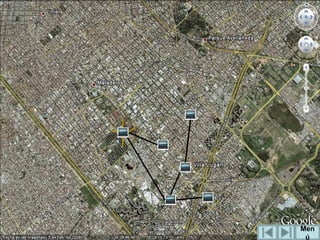

Red MAN
¿Qué es?

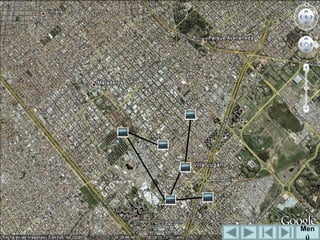

Una MAN es una colección de
LAN dispersas en una ciudad
(decenas de kilómetros). Una
MAN utiliza muchas tecnologías,
para conectividad a través de
cobre, fibra óptica, y
microondas.
Ventajas
•Tiene una amplia cobertura geográfica.
•Puede ser publica o privada.
•Alta velocidad.
•Alta fiabilidad.

Desventajas
•No puede cubrir
áreas superiores a 50
Km. de diámetro.
•Limitaciones legales
desestiman al
comprador a utilizar
una MAN Privada.

Men
ú

En esta imagen veremos
una Red MAN de corta
distancia, usando como
ejemplo la ciudad de
Bs.As, partiendo de una
central
Men
ú

Ahora, como se enviaría un
archivo entre
computadoras
interconectadas.
Men
ú

Red WAN

¿Qué es?
Generalmente, son sistemas
que utilizan una comunicación
vía satélite. Tiene área
geográfica extensa (un país o
continente), y su función es la
interconexión de redes o
equipos terminales que
encontradas a grandes
distancias.

Desventajas
Poca seguridad en las PCs
PCs con gran capacidad de
memoria

Ventajas
Pueden utilizar mini y macro computadoras
como elementos de red
No tiene espacio geográfico para establecer
Men
contactos entre PCs
ú

Usando como ejemplo a la
Argentina, se muestra un
ejemplo de una Red Wan,
con terminal satelital.

Men
ú

Redes Point-to-Point
¿Qué son?
Ventajas
Son las redes en las que
La conexión entre los nodos se
existen muchas
puede realizar trabajando en
conexiones entre parejas paralelo.
individuales de máquinas. Se utiliza por medio de redes WAN
Para poder transmitir los
paquetes desde una
Desventajas
máquina a otra, es
•Retardos debido al transito de
necesario que pasen por mensajes
otras intermedias, siendo •Sin mucha fiabilidad (depende
obligado un trazado de
directamente del tipo de red malla)
•Algoritmos complejos.
rutas mediante
dispositivos routers.
Men
ú

En este caso, para enviar
datos a una computadora, se
deben pasar por otras dos
intermedias…

Men
ú

Redes Broadcast
¿Qué son?
Son aquellas que la transmisión
de datos es por un sólo canal
de comunicación, compartido
entonces por todas las
máquinas de la red. Cualquier
paquete de datos enviado por
una máquina es recibido por
todas las de la red.

Ventajas
•Envía información a
múltiples receptores a la vez
•Es automático ante nodos
desconocidos.
•Costos bajos

Desventajas
•Tienen la limitación
geográfica de LAN
Men
ú

En éste ejemplo de red
totalmente conexa que
veremos, se puede ver como
un archivo, se “dispara” hacia
todas las computadoras,
simultáneamente.
Men
ú

Profesora: Frida Espósito
Materia: Introducción a la Informática
Curso: 2° Informática
Alumno: Juan Manuel Baroni
Trabajo: “Tipos de Redes”
Año 2010

Fin de Presentación

Men
ú

Redes informáticas

Más contenido relacionado

La actualidad más candente

Similar a Redes informáticas

Último

Redes informáticas
