Este documento describe los diferentes tipos de redes informáticas, incluyendo redes de área local (LAN), redes de área metropolitana (MAN), redes de área amplia (WAN), redes inalámbricas (WLAN) y redes personales (PAN). También define conceptos clave como protocolos, direcciones IP, puertas de enlace, máscaras de red, grupos de trabajo, direcciones MAC y puertos. Finalmente, detalla dispositivos de interconexión como tarjetas de red, routers, hubs y switches.

1. Tipos de
Redes
Inform
áticas

2. 1 ¿Qué es una red?
Una red informática es un conjunto de dispositivos conectados entre sí a
través de un medio, que intercambian información y comparten recursos.
Básicamente, la comunicación dentro de una red informática es un proceso
en el que existen dos roles bien definidos para los dispositivos conectados,
emisor y receptor, que se van asumiendo y alternando en distintos instantes
de tiempo.
También hay mensajes, que es lo que estos roles intercambian. La
estructura y el modo de funcionamiento de las redes informáticas actuales
están definidos en varios estándares, siendo el más extendido de todo el
modelo TCP/IP, basado en el modelo de referencia o teórico OSI
2 Tipos de Redes
RED DE ÁREA LOCAL o LAN: Esta red conecta equipos en un área
geográfica limitada, tal como una oficina o edificio. De esta manera se
logra una conexión rápida, sin inconvenientes, donde todos tienen acceso a
la misma información y dispositivos de manera sencilla.
RED DE ÁREA METROPOLITANA o MAN: Ésta alcanza una área
geográfica equivalente a un municipio. Se caracteriza por utilizar una
tecnología análoga a las redes LAN, y se basa en la utilización de dos
buses de carácter unidireccional, independientes entre sí en lo que se
refiere a la transmisión de datos.
RED DE ÁREAAMPLIA o WAN: (Estas redes se basan en la conexión
de equipos informáticos ubicados en un área geográfica extensa, por
ejemplo entre distintos continentes. Al comprender una distancia tan
grande la transmisión de datos se realiza a una velocidad menor en
relación con las redes anteriores. Sin embargo, tienen la ventaja de
trasladar una cantidad de información mucho mayor. La conexión es
realizada a través de fibra óptica o satélites.
RED DE ÁREA LOCAL INALÁMBRICA o WLAN: Es un sistema de
transmisión de información de forma inalámbrica, es decir, por medio de
satélites, microondas, etc. Nace a partir de la creación y posterior

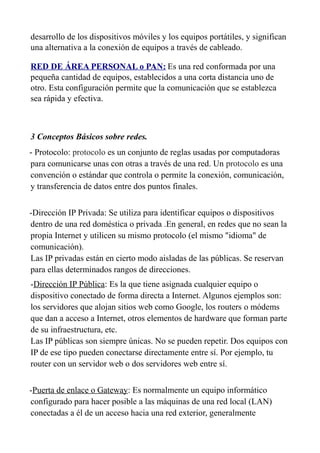

3. desarrollo de los dispositivos móviles y los equipos portátiles, y significan
una alternativa a la conexión de equipos a través de cableado.
RED DE ÁREA PERSONAL o PAN: Es una red conformada por una
pequeña cantidad de equipos, establecidos a una corta distancia uno de
otro. Esta configuración permite que la comunicación que se establezca
sea rápida y efectiva.
3 Conceptos Básicos sobre redes.
- Protocolo: protocolo es un conjunto de reglas usadas por computadoras
para comunicarse unas con otras a través de una red. Un protocolo es una
convención o estándar que controla o permite la conexión, comunicación,
y transferencia de datos entre dos puntos finales.
-Dirección IP Privada: Se utiliza para identificar equipos o dispositivos
dentro de una red doméstica o privada .En general, en redes que no sean la
propia Internet y utilicen su mismo protocolo (el mismo "idioma" de
comunicación).
Las IP privadas están en cierto modo aisladas de las públicas. Se reservan
para ellas determinados rangos de direcciones.
-Dirección IP Pública: Es la que tiene asignada cualquier equipo o
dispositivo conectado de forma directa a Internet. Algunos ejemplos son:
los servidores que alojan sitios web como Google, los routers o módems
que dan a acceso a Internet, otros elementos de hardware que forman parte
de su infraestructura, etc.
Las IP públicas son siempre únicas. No se pueden repetir. Dos equipos con
IP de ese tipo pueden conectarse directamente entre sí. Por ejemplo, tu
router con un servidor web o dos servidores web entre sí.
-Puerta de enlace o Gateway: Es normalmente un equipo informático
configurado para hacer posible a las máquinas de una red local (LAN)
conectadas a él de un acceso hacia una red exterior, generalmente

4. realizando para ello operaciones de traducción de direcciones IP (NAT:
Network Address Translation).
-Máscara de Red: La máscara de red o redes es una combinación de bits
que sirve para delimitar el ámbito de una red de computadoras. Su función
es indicar a los dispositivos qué parte de la dirección IP es el número de la
red, incluyendo la subred, y qué parte es la correspondiente al host.
-Grupo de trabajo: Un grupo de trabajo es un conjunto de computadoras
que comparten recursos. En el modelo de grupo de trabajo no existe un
servidor central y computadoras clientes, sino que son redes de igual a
igual donde cualquier computadora puede cumplir ambos roles. En los
sistemas anteriores a Windows XP la autentificación se producía a nivel de
recursos: las carpetas compartidas podían ser protegidas por contraseñas.
Para acceder al recurso bastaba estar en la red, conocer la ubicación del
recurso y su contraseña. A partir de Windows XP se introduce el concepto
de usuario también en los grupos de trabajo; cada equipo conserva una
lista de los usuarios autorizados y los recursos disponibles. Como las listas
de acceso están descentralizadas (en cada equipo), para dar acceso a un
recurso hay que dar de alta a cada nuevo usuario en cada ordenador
-Dirección MAC: Una dirección MAC es el identificador único asignado
por el fabricante a una pieza de hardware de red (como una tarjeta
inalámbrica o una tarjeta Ethernet). «MAC» significa Media Access
Control, y cada código tiene la intención de ser único para un dispositivo
en particular.
-Puerto: Interfaz de comunicación no física utilizada para que dos
ordenadores intercambien datos haciendo uso de un servicio particular. El
servicio que se utilice quedará representado por un número seguido del
protocolo que se utilice para la comunicación.

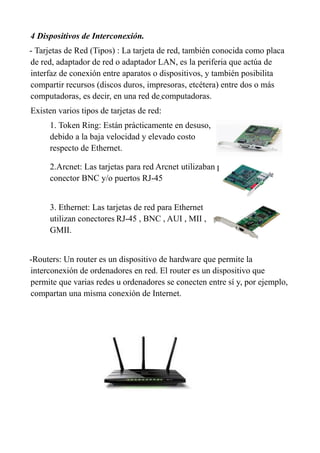

5. 4 Dispositivos de Interconexión.
- Tarjetas de Red (Tipos) : La tarjeta de red, también conocida como placa
de red, adaptador de red o adaptador LAN, es la periferia que actúa de
interfaz de conexión entre aparatos o dispositivos, y también posibilita
compartir recursos (discos duros, impresoras, etcétera) entre dos o más
computadoras, es decir, en una red de computadoras.
Existen varios tipos de tarjetas de red:
1. Token Ring: Están prácticamente en desuso,
debido a la baja velocidad y elevado costo
respecto de Ethernet.
2.Arcnet: Las tarjetas para red Arcnet utilizaban principalmente
conector BNC y/o puertos RJ-45
3. Ethernet: Las tarjetas de red para Ethernet
utilizan conectores RJ-45 , BNC , AUI , MII ,
GMII.
-Routers: Un router es un dispositivo de hardware que permite la
interconexión de ordenadores en red. El router es un dispositivo que
permite que varias redes u ordenadores se conecten entre sí y, por ejemplo,
compartan una misma conexión de Internet.

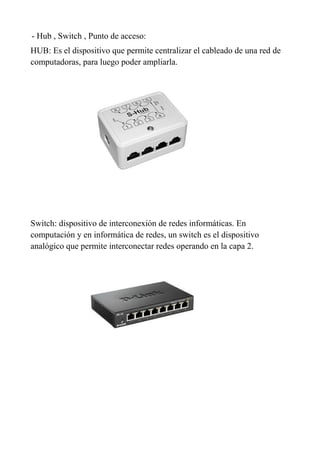

6. - Hub , Switch , Punto de acceso:
HUB: Es el dispositivo que permite centralizar el cableado de una red de
computadoras, para luego poder ampliarla.
Switch: dispositivo de interconexión de redes informáticas. En
computación y en informática de redes, un switch es el dispositivo
analógico que permite interconectar redes operando en la capa 2.

7. 5.Tipos de conexión según la topología.
6.Tipos de conexión según la tecnología.
Redes inalámbricas
LMDS
PLC
Conexiones para teléfonos móviles
Conexión vía satélite
Red digital ADSL
Red digital RDSI
Red Telefónica Conmutada (RTC)

8. 7.Configuración real del conexionado de una red con conexión a
internet.
8.Configuración de la red con Windows 7
Inicio > Panel de Control > Sistema y seguridad > Sistema
Clic en cambiar configuración.
