1. REDES LOCALES
Sergio González 4ºC

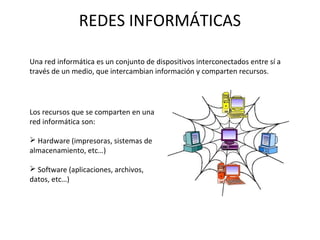

2. REDES INFORMÁTICAS
Una red informática es un conjunto de dispositivos interconectados entre sí a
través de un medio, que intercambian información y comparten recursos.
Los recursos que se comparten en una
red informática son:
 Hardware (impresoras, sistemas de
almacenamiento, etc…)
 Software (aplicaciones, archivos,
datos, etc…)

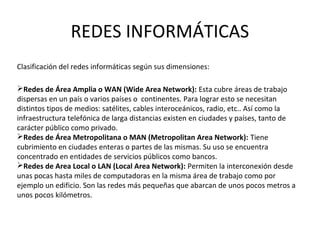

3. REDES INFORMÁTICAS
Redes de Área Amplia o WAN (Wide Area Network): Esta cubre áreas de trabajo
dispersas en un país o varios países o continentes. Para lograr esto se necesitan
distintos tipos de medios: satélites, cables interoceánicos, radio, etc.. Así como la
infraestructura telefónica de larga distancias existen en ciudades y países, tanto de
carácter público como privado.
Redes de Área Metropolitana o MAN (Metropolitan Area Network): Tiene
cubrimiento en ciudades enteras o partes de las mismas. Su uso se encuentra
concentrado en entidades de servicios públicos como bancos.
Redes de Area Local o LAN (Local Area Network): Permiten la interconexión desde
unas pocas hasta miles de computadoras en la misma área de trabajo como por
ejemplo un edificio. Son las redes más pequeñas que abarcan de unos pocos metros a
unos pocos kilómetros.
Clasificación del redes informáticas según sus dimensiones:

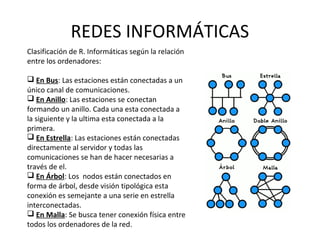

4. REDES INFORMÁTICAS
Clasificación de R. Informáticas según la relación
entre los ordenadores:
 En Bus: Las estaciones están conectadas a un
único canal de comunicaciones.
 En Anillo: Las estaciones se conectan
formando un anillo. Cada una esta conectada a
la siguiente y la ultima esta conectada a la
primera.
 En Estrella: Las estaciones están conectadas
directamente al servidor y todas las
comunicaciones se han de hacer necesarias a
través de el.
 En Árbol: Los nodos están conectados en
forma de árbol, desde visión tipológica esta
conexión es semejante a una serie en estrella
interconectadas.
 En Malla: Se busca tener conexión física entre
todos los ordenadores de la red.

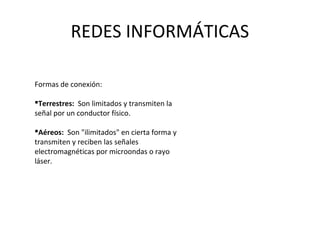

5. REDES INFORMÁTICAS
Formas de conexión:
Terrestres: Son limitados y transmiten la
señal por un conductor físico.
Aéreos: Son "ilimitados" en cierta forma y
transmiten y reciben las señales
electromagnéticas por microondas o rayo
láser.

6. REDES DE ÁREA
LOCAL

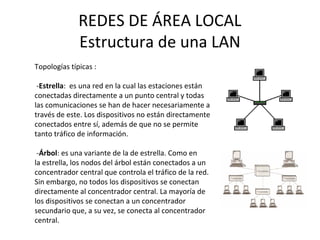

7. REDES DE ÁREA LOCAL
Estructura de una LAN
Topologías típicas :
-Estrella: es una red en la cual las estaciones están
conectadas directamente a un punto central y todas
las comunicaciones se han de hacer necesariamente a
través de este. Los dispositivos no están directamente
conectados entre sí, además de que no se permite
tanto tráfico de información.
-Árbol: es una variante de la de estrella. Como en
la estrella, los nodos del árbol están conectados a un
concentrador central que controla el tráfico de la red.
Sin embargo, no todos los dispositivos se conectan
directamente al concentrador central. La mayoría de
los dispositivos se conectan a un concentrador
secundario que, a su vez, se conecta al concentrador
central.

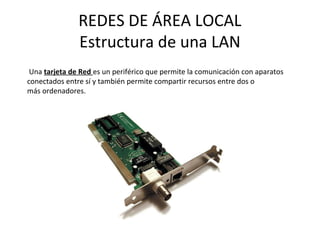

8. REDES DE ÁREA LOCAL
Estructura de una LAN
Una tarjeta de Red es un periférico que permite la comunicación con aparatos
conectados entre sí y también permite compartir recursos entre dos o
más ordenadores.

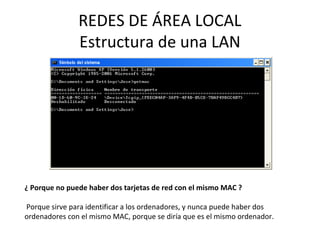

9. REDES DE ÁREA LOCAL
Estructura de una LAN
¿ Porque no puede haber dos tarjetas de red con el mismo MAC ?
Porque sirve para identificar a los ordenadores, y nunca puede haber dos
ordenadores con el mismo MAC, porque se diría que es el mismo ordenador.

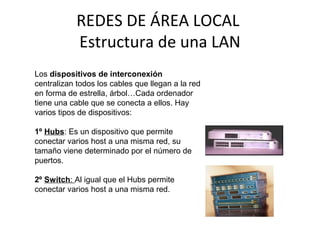

10. REDES DE ÁREA LOCAL
Estructura de una LAN
Los dispositivos de interconexión
centralizan todos los cables que llegan a la red
en forma de estrella, árbol…Cada ordenador
tiene una cable que se conecta a ellos. Hay
varios tipos de dispositivos:
1º Hubs: Es un dispositivo que permite
conectar varios host a una misma red, su
tamaño viene determinado por el número de
puertos.
2º Switch: Al igual que el Hubs permite
conectar varios host a una misma red.

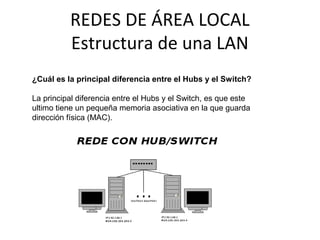

11. REDES DE ÁREA LOCAL
Estructura de una LAN
¿Cuál es la principal diferencia entre el Hubs y el Switch?
La principal diferencia entre el Hubs y el Switch, es que este
ultimo tiene un pequeña memoria asociativa en la que guarda
dirección física (MAC).

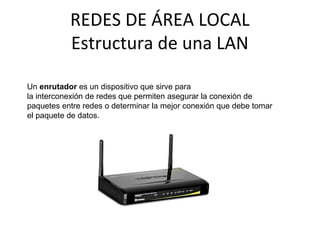

12. REDES DE ÁREA LOCAL
Estructura de una LAN
Un enrutador es un dispositivo que sirve para
la interconexión de redes que permiten asegurar la conexión de
paquetes entre redes o determinar la mejor conexión que debe tomar
el paquete de datos.

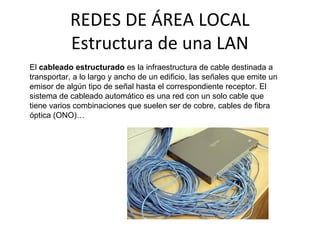

13. REDES DE ÁREA LOCAL
Estructura de una LAN
El cableado estructurado es la infraestructura de cable destinada a
transportar, a lo largo y ancho de un edificio, las señales que emite un
emisor de algún tipo de señal hasta el correspondiente receptor. El
sistema de cableado automático es una red con un solo cable que
tiene varios combinaciones que suelen ser de cobre, cables de fibra
óptica (ONO)…

14. REDES DE ÁREA LOCAL
Estructura de una LAN
Los pares trenzados son
dos alambre de cobre que
se trenzan, al ir trenzados
forma un circuito para
transmitir datos. Esto
hace que formen una
antena simple.
La fibra óptica se suele
emplear en redes de datos. Es
un hilo muy fino que puede ser
de distintos materiales por el
que se envían cosas para que
representen los datos a
transmitir

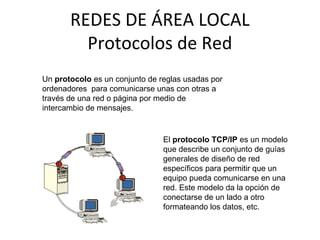

15. REDES DE ÁREA LOCAL
Protocolos de Red
Un protocolo es un conjunto de reglas usadas por
ordenadores para comunicarse unas con otras a
través de una red o página por medio de
intercambio de mensajes.
El protocolo TCP/IP es un modelo
que describe un conjunto de guías
generales de diseño de red
específicos para permitir que un
equipo pueda comunicarse en una
red. Este modelo da la opción de
conectarse de un lado a otro
formateando los datos, etc.

16. REDES DE ÁREA LOCA
Protocolos de Red
¿Qué significa la expresión “el router es el símbolo de control”?
Que va cogiendo cada paquete del Lan y lo dirige a sus redes
correctas.
 ¿Para que sirve el Proxy?
Establecer entre sus múltiples usuarios la misma conexión a internet.
 ¿Qué funcione tiene el firewall o cortafuegos?
Previene intromisiones que provienen de internet y evita que la
información delicada sea enviada a internet.
 ¿Qué son los puertos 80 y 25?
Son puertos de entrada, el 25 para correos y el 80 para correos para
internet.

17. REDES DE ÁREA LOCAL
Protocolos de Red
Una dirección IP es una etiqueta que identifica, de
manera lógica a un elemento de comunicación conexión
de un dispositivo de un ordenador dentro de una red que
utilice la dirección IP que corresponde al nivel de red.

18. REDES DE ÁREA LOCAL
Protocolos de Red
Las direcciones IPv4 usa direcciones limitadas a 32 bits muchas de
las cuales están destinadas a las redes locales. Por el crecimiento
que a tenido internet en los últimos años hace que tanto las
direcciones IP y las direcciones IPv4 sean escasas. A partir de esto
limitan con las direcciones IPv6.
La dirección IPv6 es una etiqueta numérica usada para identificar un el
interfaz de red de un ordenador o nodo de red.
Este direccionamiento se dice que es el sucesor de la IPv4, es necesario
porque gracias a este protocolo aumentará el espacio de direcciones lo
cual permitirá que qué haya muchos mas dispositivos y usuarios en
internet.

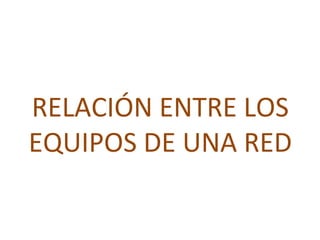

19. RELACIÓN ENTRE LOS
EQUIPOS DE UNA RED

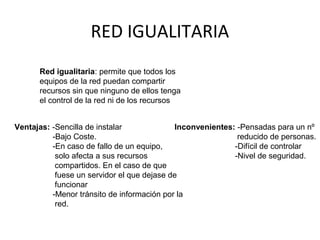

20. RED IGUALITARIA
Red igualitaria: permite que todos los
equipos de la red puedan compartir
recursos sin que ninguno de ellos tenga
el control de la red ni de los recursos
Ventajas: -Sencilla de instalar
-Bajo Coste.
-En caso de fallo de un equipo,
solo afecta a sus recursos
compartidos. En el caso de que
fuese un servidor el que dejase de
funcionar
-Menor tránsito de información por la
red.
Inconvenientes: -Pensadas para un nº
reducido de personas.
-Difícil de controlar
-Nivel de seguridad.

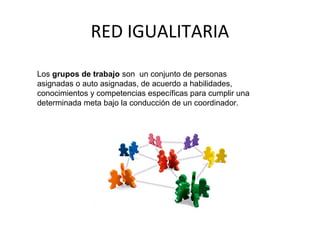

21. RED IGUALITARIA
Los grupos de trabajo son un conjunto de personas
asignadas o auto asignadas, de acuerdo a habilidades,
conocimientos y competencias específicas para cumplir una
determinada meta bajo la conducción de un coordinador.

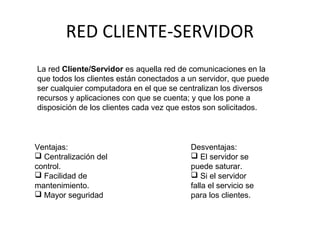

22. RED CLIENTE-SERVIDOR
La red Cliente/Servidor es aquella red de comunicaciones en la
que todos los clientes están conectados a un servidor, que puede
ser cualquier computadora en el que se centralizan los diversos
recursos y aplicaciones con que se cuenta; y que los pone a
disposición de los clientes cada vez que estos son solicitados.
Ventajas:
 Centralización del
control.
 Facilidad de
mantenimiento.
 Mayor seguridad
Desventajas:
 El servidor se
puede saturar.
 Si el servidor
falla el servicio se
para los clientes.

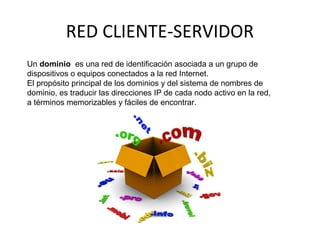

23. RED CLIENTE-SERVIDOR
Un dominio es una red de identificación asociada a un grupo de
dispositivos o equipos conectados a la red Internet.
El propósito principal de los dominios y del sistema de nombres de
dominio, es traducir las direcciones IP de cada nodo activo en la red,
a términos memorizables y fáciles de encontrar.
