Visualiza el siguiente vídeo de introducción:
Realiza los siguientes test sobre conceptos previos al tema:

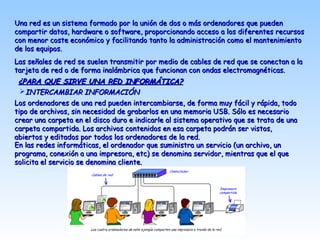

Una red es un sistema formado por la unión de dos o más ordenadores que puedenUna red es un sistema formado por la unión de dos o más ordenadores que pueden
compartir datos, hardware o software, proporcionando acceso a los diferentes recursoscompartir datos, hardware o software, proporcionando acceso a los diferentes recursos
con menor coste económico y facilitando tanto la administración como el mantenimientocon menor coste económico y facilitando tanto la administración como el mantenimiento
de los equipos.de los equipos.
Las señales de red se suelen transmitir por medio de cables de red que se conectan a laLas señales de red se suelen transmitir por medio de cables de red que se conectan a la
tarjeta de red o de forma inalámbrica que funcionan con ondas electromagnéticas.tarjeta de red o de forma inalámbrica que funcionan con ondas electromagnéticas.
¿PARA QUE SIRVE UNA RED INFORMÁTICA?¿PARA QUE SIRVE UNA RED INFORMÁTICA?
Los ordenadores de una red pueden intercambiarse, de forma muy fácil y rápida, todoLos ordenadores de una red pueden intercambiarse, de forma muy fácil y rápida, todo
tipo de archivos, sin necesidad de grabarlos en una memoria USB. Sólo es necesariotipo de archivos, sin necesidad de grabarlos en una memoria USB. Sólo es necesario
crear una carpeta en el disco duro e indicarle al sistema operativo que se trata de unacrear una carpeta en el disco duro e indicarle al sistema operativo que se trata de una
carpeta compartida. Los archivos contenidos en esa carpeta podrán ser vistos,carpeta compartida. Los archivos contenidos en esa carpeta podrán ser vistos,
abiertos y editados por todos los ordenadores de la red.abiertos y editados por todos los ordenadores de la red.
En las redes informáticas, el ordenador que suministra un servicio (un archivo, unEn las redes informáticas, el ordenador que suministra un servicio (un archivo, un
programa, conexión a una impresora, etc) se denomina servidor, mientras que el queprograma, conexión a una impresora, etc) se denomina servidor, mientras que el que
solicita el servicio se denomina cliente.solicita el servicio se denomina cliente.
INTERCAMBIAR INFORMACIÓNINTERCAMBIAR INFORMACIÓN

COMPARTIR SOFTWARE.COMPARTIR SOFTWARE.
Algunos programas pueden instalarse en un solo ordenador y ser utilizados desde
todos los ordenadores de la red, sin que sea necesario instalarlo en cada uno de ellos.
Esto facilita el mantenimiento del software y también el trabajo colaborativo entre
las personas que utilizan la red. Ej son las bases de datos en empresas.
El software compartido suele instalarse en servidores especializados, que son
ordenadores similares a los PC, pero fabricados con componentes de mayor calidad y
diseñados para que puedan estar mucho tiempo encendidos.
FACILITA LA SEGURIDAD INFORMÁTICA.FACILITA LA SEGURIDAD INFORMÁTICA.
Hace posible que exista mayor seguridad informática de acceso a los equipos o a las
aplicaciones, por medio de la autenticación de usuarios.
MAYOR COMUNICA CIÓN.MAYOR COMUNICA CIÓN.
Facilita la comunicación con otras redes o equipos externos, mediante utilidades
como el correo electrónico o la mensajería.
En una red informática no es necesario que cada ordenador tenga una impresora. SiEn una red informática no es necesario que cada ordenador tenga una impresora. Si
uno de los ordenadores tiene conectada una impresora, puede compartirla para queuno de los ordenadores tiene conectada una impresora, puede compartirla para que
todos los demás impriman en ella.todos los demás impriman en ella.
COMPARTIR HARDWARE.COMPARTIR HARDWARE.

Adaptador de red o tarjeta de red: conecta el equipo con otros dispositivos
encargados de dirigir el tráfico de la red. Hoy en día todas las placas base incluyen los
adaptadores de red, pero sino es así o esta conexión se ha estropeado instalaremos una
tarjeta de red o utilizaremos un adaptador de red conectado a un puerto USB.
Los tipos de tarjetas de Red se clasifican por los tipos de conectores y ranura que
requieren: PCI, PCIMCIA, USB o INTREGRADAS.
La conexión de equipos informáticos mediante cables o sin ellos se lleva
a cabo a través de elementos físicos que permiten a los equipos recibir,
responder y comprender la información (Hardware) y de sistemas
operativos de red, drivers de red, protocolos y programas de aplicación
de red (Software).
PCIMCIA
PCI
USB
DISPOSITIVOS PARA CREAR UNA RED

Cables de red: Son los que van conectados a la tarjeta de Red, actúan como
medio de transmisión por donde pasan las señales entre los equipos.
Existen tres tipos actualmente:
- Cable coaxial
- Cable de par trenzado
- Cable de fibra óptica.
Estos cables se conectan a través de unos conectores denominados: BNC Y RJ45
Ethernet con RJ-45 Ethernet, cable cruzado

Router: Comunica redes entre sí (por
ejemplo nuestra red a internet). Determina
qué datos salen de la red y hacia donde van y
que otros datos se deben quedar dentro para
los equipos de la propia red.
Conmutador o switch: Dispone de
mayor lógica que los concentradores,
ya que lee la información que le llega y
la redirige solamente al equipo que
tiene que recibirla, no a todos.
Concentrador (hub): permite ampliar la red y
unir múltiples dispositivos entre sí. El dispositivo
envía la información a todos los elementos
conectados, excepto al que envió el mensaje.
Actualmente, su uso disminuye y se están
sustituyendo por switches.

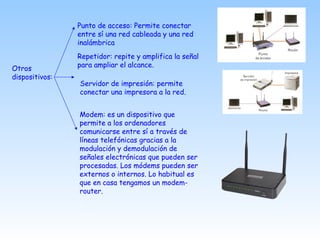

Otros
dispositivos:
Punto de acceso: Permite conectar
entre sí una red cableada y una red
inalámbrica
Repetidor: repite y amplifica la señal
para ampliar el alcance.
Servidor de impresión: permite
conectar una impresora a la red.
Modem: es un dispositivo que
permite a los ordenadores
comunicarse entre sí a través de
líneas telefónicas gracias a la
modulación y demodulación de
señales electrónicas que pueden ser
procesadas. Los módems pueden ser
externos o internos. Lo habitual es
que en casa tengamos un modem-
router.

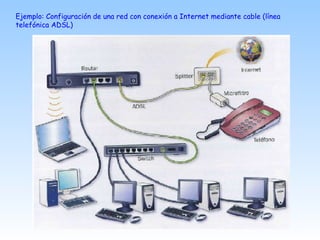

Ejemplo: Configuración de una red con conexión a Internet mediante cable (línea
telefónica ADSL)

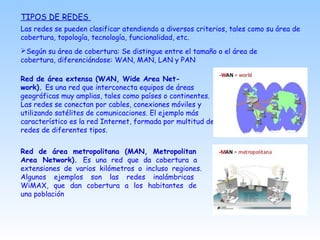

TIPOS DE REDES
Las redes se pueden clasificar atendiendo a diversos criterios, tales como su área de
cobertura, topología, tecnología, funcionalidad, etc.
Según su área de cobertura: Se distingue entre el tamaño o el área de
cobertura, diferenciándose: WAN, MAN, LAN y PAN
Red de área metropolitana (MAN, Metropolitan
Area Network). Es una red que da cobertura a
extensiones de varios kilómetros o incluso regiones.
Algunos ejemplos son las redes inalámbricas
WiMAX, que dan cobertura a los habitantes de
una población
Red de área extensa (WAN, Wide Area Net-
work). Es una red que interconecta equipos de áreas
geográficas muy amplias, tales como países o continentes.
Las redes se conectan por cables, conexiones móviles y
utilizando satélites de comunicaciones. El ejemplo más
característico es la red Internet, formada por multitud de
redes de diferentes tipos.

Red de área local (LAN, Local Area Network).
Es el tipo de red más habitual, ya que conecta
ordenadores en un área relativamente pequeña, como
una habitación, una oficina, una casa o un edificio.
Las redes LAN se conectan entre sí formando
infraestructuras de tipo MAN y de tipo WAN. Las
conexiones entre equipos se suelen realizar por
cableado de red o por Wi-Fi
Red de área personal (PAN, Personal Area Network).
Son redes que comunican diferentes dispositivos que están en un
radio de pocos metros. Utilizan conexiones inalámbricas que
varían según el uso: conexión de periféricos (Bluetooth,
infrarrojos, Wireless USB ... ), aplicaciones de domótica
(ZigBee, HomeRF ... ), microdispositivos (Wibree, RFID ... ),
etc.

Según su topología, hace referencia a la distribución física del cableado para la
interconexión de los dispositivos, diferenciándose: bus, estrella, anillo
EN BUS (o lineal): Esta red, ya en desuso, se
caracteriza por tener un cable central que une todos
los dispositivos. La información se envía a todos los
elementos conectados en el bus y cada uno analiza si
va dirigida a él, si es afirmativo la analiza y en caso
contrario la descarta, esto lo convierte en una red
lenta. Si falla el bus los equipos se quedan
desconectados.
EN ANILLO: Los equipos se encuentran unidos entre
sí en forma de anillo. La información se envía solo en
un sentido y cada elemento analiza si va dirigida a él o
tiene que volver a enviarla porque el destino es otro
elemento de la red. Cuando llega al dispositivo que va
dirigido ya no se envía a otros equipos. Si se produce
un fallo en el cableado o en un equipo, todos se quedan
incomunicados.
EN ESTRELLA: La red se une en un único punto, que
puede ser un servidor, concentrador o conmutador.
Normalmente la información se envía al dispositivo al
que va dirigida. En esta organización de red, el fallo de
un elemento que no sea el elemento central, no afecta
a los demás. Es habitual en redes de área local

Según su nivel de acceso o privacidad, pueden ser pública, privada o privada
virtual.
Red pública. Se caracteriza por ser una red que puede utilizar cualquier persona
para comunicarse, compartir información y acceder a sus servicios. Internet es
una red de ordenadores pública que conecta diferentes subredes por todo el
planeta
Red privada. Es una red con acceso exclusivo para los usuarios y equipos que
la forman, por ejemplo, la red de una universidad. Cuando esta red proporciona
servicios similares a los de Internet (páginas web, correo electrónico, FTP, etc.),
a los que solamente pueden acceder sus usuarios, recibe el nombre de Intranet
VPN (Red Privada Virtual o Extranet). Es una tecnología que utiliza la red
pública Internetpara acceder, de forma segura, a una red privada. El usuario que
accede a la VPN, establece una conexión virtual cifrada con la misma
funcionalidad, seguridad y política de acceso que si se estuviera físicamente en
un equipo de la red. Se suele utilizar para administrar equipos de forma remota,
para comunicar empresas, para teletrabajo, etc
Según su relación funcional se distinguen dos arquitecturas básicas:
Modelo cliente/servidor :existe un equipo que actúa como servidor, controlando y
gestionando la comunicación y el resto que depende de él se llaman clientes.
Modelo de igual a igual (P2P) : todos los ordenadores son independientes.

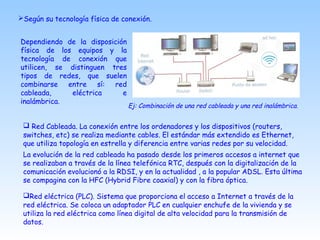

Según su tecnología física de conexión.
Dependiendo de la disposición
física de los equipos y la
tecnología de conexión que
utilicen, se distinguen tres
tipos de redes, que suelen
combinarse entre sí: red
cableada, eléctrica e
inalámbrica.
 Red Cableada. La conexión entre los ordenadores y los dispositivos (routers,
switches, etc) se realiza mediante cables. El estándar más extendido es Ethernet,
que utiliza topología en estrella y diferencia entre varias redes por su velocidad.
La evolución de la red cableada ha pasado desde los primeros accesos a internet que
se realizaban a través de la línea telefónica RTC, después con la digitalización de la
comunicación evolucionó a la RDSI, y en la actualidad , a la popular ADSL. Esta última
se compagina con la HFC (Hybrid Fibre coaxial) y con la fibra óptica.
Ej: Combinación de una red cableada y una red inalámbrica.
Red eléctrica (PLC). Sistema que proporciona el acceso a Internet a través de la
red eléctrica. Se coloca un adaptador PLC en cualquier enchufe de la vivienda y se
utiliza la red eléctrica como línea digital de alta velocidad para la transmisión de
datos.

Red Inalámbrica. La comunicación la realizan a través de ondas
(electromagnéticas, microondas, etc.). Puede ser mediante wifi, Wimax, bluetooth,
infrarrojos, vía satélite y por telefonía móvil.
Bluetooth: es una especificación industrial para Redes Inalámbricas de
Área Personal que posibilita la transmisión de voz y datos sin cable,
mediante una radiofrecuencia segura en la banda de los 2,4GHz. Permite
realizar conexiones de corto alcance. Se utiliza en teclados,
ordenadores, impresoras, cámaras digitales, manos libres, etc.
Wi-Fi: (Wireless Fidelity) es una tecnología inalámbrica que realiza la
conexión mediante ondas electromagnéticas que se propagan por las
antenas de los dispositivos. La conexión Wi-Fi se emplea para la
comunicación y transferencia de información entre dispositivos que
pueden estar alejados varios cientos de metros a través de un punto de
acceso de red inalámbrica.
WiMAX y LMDS son tecnologías inalámbricas para el acceso a
Internet, por ondas de radio, que se utilizan habitualmente en
zonas rurales, residenciales o empresariales, donde el despliegue
de cable o fibra sería muy costoso por la baja densidad de
población.
LMDS tiene una cobertura máxima de 35 km, aunque suele
cubrir distancias de hasta 5 km y necesita visibilidad directa
entre las antenas.
WiMAX utiliza ondas electromagnéticas con cobertura de hasta
50 km y no necesita visibilidad directa entre las antenas, por lo
que es el más empleado

Infrarrojos: comunican dispositivos visibles entre sí, utilizando luz infrarroja, por
lo que deben estar alineados directamente o con una reflexión en una superficie. Se
usa habitualmente en mandos a distancia, dispositivos móviles y en algunos
periféricos.
Vía satélite: La conexión por satélite es una más de las múltiples tecnologías de
banda ancha que permiten tener acceso a Internet a alta velocidad. Debido a su
elevado coste, su uso suele estar restringido a lugares remotos, especialmente en
el ámbito rural y las zonas de alta montaña así como barcos y aviones, donde no se
puede acceder con otros tipos de conexiones. Los datos se transmiten, en forma
de ondas electromagnéticas, utilizando los satélites artificiales situados en órbita
alrededor de la Tierra, por lo que el usuario utiliza un módem conectado a una
antena parabólica.
Telefonía móvil: Se agrupa en diferentes generaciones según su orden de aparición

ORIGEN DE LAS REDES. CONFIGURACIÓN DE LA RED.
En 1980 las empresas descubren las ventajas de utilizar tecnologías de conexión, por
lo que se produce un enorme crecimiento en la cantidad y tamaño de las redes de
ordenadores. Pero esto tenía un inconveniente, ya que cada fabricante utilizaba su
propia tecnología.
Para solucionar esta incompatibilidad se desarrolló el modelo de referencia OSI,
con el objeto de normalizar el diseño de la redes para que pudieran conectarse
entre sí.
OSI es un modelo de
interconexión que ayuda
a los fabricantes a
crear redes
compatibles.

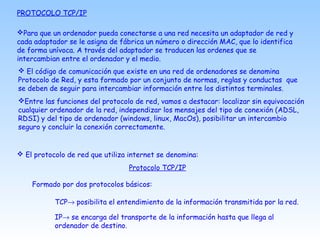

PROTOCOLO TCP/IP
Para que un ordenador pueda conectarse a una red necesita un adaptador de red y
cada adaptador se le asigna de fábrica un número o dirección MAC, que lo identifica
de forma unívoca. A través del adaptador se traducen las ordenes que se
intercambian entre el ordenador y el medio.
 El código de comunicación que existe en una red de ordenadores se denomina
Protocolo de Red, y esta formado por un conjunto de normas, reglas y conductas que
se deben de seguir para intercambiar información entre los distintos terminales.
Entre las funciones del protocolo de red, vamos a destacar: localizar sin equivocación
cualquier ordenador de la red, independizar los mensajes del tipo de conexión (ADSL,
RDSI) y del tipo de ordenador (windows, linux, MacOs), posibilitar un intercambio
seguro y concluir la conexión correctamente.
 El protocolo de red que utiliza internet se denomina:
Protocolo TCP/IP
Formado por dos protocolos básicos:
TCP→ posibilita el entendimiento de la información transmitida por la red.
IP→ se encarga del transporte de la información hasta que llega al
ordenador de destino.

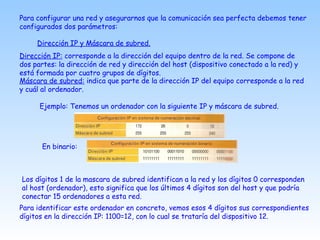

Para configurar una red y asegurarnos que la comunicación sea perfecta debemos tener
configurados dos parámetros:
Dirección IP y Máscara de subred.
Dirección IP: corresponde a la dirección del equipo dentro de la red. Se compone de
dos partes: la dirección de red y dirección del host (dispositivo conectado a la red) y
está formada por cuatro grupos de dígitos.
Máscara de subred: indica que parte de la dirección IP del equipo corresponde a la red
y cuál al ordenador.
Ejemplo: Tenemos un ordenador con la siguiente IP y máscara de subred.
En binario:
Los dígitos 1 de la mascara de subred identifican a la red y los dígitos 0 corresponden
al host (ordenador), esto significa que los últimos 4 dígitos son del host y que podría
conectar 15 ordenadores a esta red.
Para identificar este ordenador en concreto, vemos esos 4 dígitos sus correspondientes
dígitos en la dirección IP: 1100=12, con lo cual se trataría del dispositivo 12.

Ejercicios:
1. ¿Qué es y para que sirve la máscara de subred? ¿Cuántos dispositivos puede tener
una red cuya máscara sea 255.255.255.248?
2. Un ordenador perteneciente a una LAN tiene la siguiente configuración IP:
Dirección IP: 172 . 97 . 1 . 9
Máscara de subred: 255.255.255.240
Representa la configuración IP en sistema de numeración binario.
¿Qué parte de la dirección pertenece a la red y cual al host?
¿Cuántos dispositivos podemos conectar a dicha red?

Redes.1 bachill.

Más contenido relacionado

La actualidad más candente

Similar a Redes.1 bachill.

Más de belenramiz

Último

Redes.1 bachill.
