1. REDES LOCALES BÁSICO

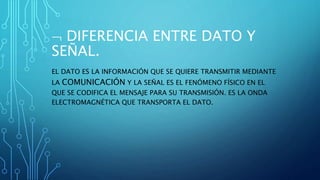

2.  DIFERENCIA ENTRE DATO Y
SEÑAL.
EL DATO ES LA INFORMACIÓN QUE SE QUIERE TRANSMITIR MEDIANTE
LA COMUNICACIÓN Y LA SEÑAL ES EL FENÓMENO FÍSICO EN EL
QUE SE CODIFICA EL MENSAJE PARA SU TRANSMISIÓN. ES LA ONDA
ELECTROMAGNÉTICA QUE TRANSPORTA EL DATO.

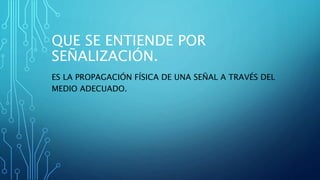

3. QUE SE ENTIENDE POR
SEÑALIZACIÓN.
ES LA PROPAGACIÓN FÍSICA DE UNA SEÑAL A TRAVÉS DEL
MEDIO ADECUADO.

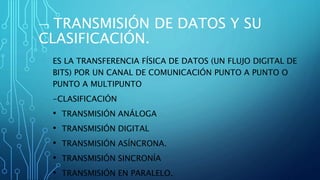

4.  TRANSMISIÓN DE DATOS Y SU
CLASIFICACIÓN.
ES LA TRANSFERENCIA FÍSICA DE DATOS (UN FLUJO DIGITAL DE
BITS) POR UN CANAL DE COMUNICACIÓN PUNTO A PUNTO O
PUNTO A MULTIPUNTO
-CLASIFICACIÓN
• TRANSMISIÓN ANÁLOGA
• TRANSMISIÓN DIGITAL
• TRANSMISIÓN ASÍNCRONA.
• TRANSMISIÓN SINCRONÍA
• TRANSMISIÓN EN PARALELO.

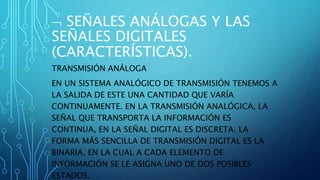

5.  SEÑALES ANÁLOGAS Y LAS
SEÑALES DIGITALES
(CARACTERÍSTICAS).
TRANSMISIÓN ANÁLOGA
EN UN SISTEMA ANALÓGICO DE TRANSMISIÓN TENEMOS A
LA SALIDA DE ESTE UNA CANTIDAD QUE VARÍA
CONTINUAMENTE. EN LA TRANSMISIÓN ANALÓGICA, LA
SEÑAL QUE TRANSPORTA LA INFORMACIÓN ES
CONTINUA, EN LA SEÑAL DIGITAL ES DISCRETA. LA
FORMA MÁS SENCILLA DE TRANSMISIÓN DIGITAL ES LA
BINARIA, EN LA CUAL A CADA ELEMENTO DE
INFORMACIÓN SE LE ASIGNA UNO DE DOS POSIBLES
ESTADOS.

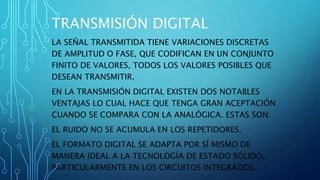

6. TRANSMISIÓN DIGITAL
LA SEÑAL TRANSMITIDA TIENE VARIACIONES DISCRETAS
DE AMPLITUD O FASE, QUE CODIFICAN EN UN CONJUNTO
FINITO DE VALORES, TODOS LOS VALORES POSIBLES QUE
DESEAN TRANSMITIR.
EN LA TRANSMISIÓN DIGITAL EXISTEN DOS NOTABLES
VENTAJAS LO CUAL HACE QUE TENGA GRAN ACEPTACIÓN
CUANDO SE COMPARA CON LA ANALÓGICA. ESTAS SON:
EL RUIDO NO SE ACUMULA EN LOS REPETIDORES.
EL FORMATO DIGITAL SE ADAPTA POR SÍ MISMO DE
MANERA IDEAL A LA TECNOLOGÍA DE ESTADO SÓLIDO,
PARTICULARMENTE EN LOS CIRCUITOS INTEGRADOS.

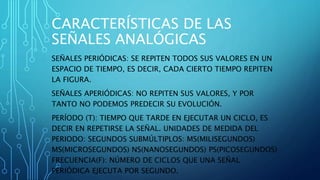

7. CARACTERÍSTICAS DE LAS
SEÑALES ANALÓGICAS
SEÑALES PERIÓDICAS: SE REPITEN TODOS SUS VALORES EN UN
ESPACIO DE TIEMPO, ES DECIR, CADA CIERTO TIEMPO REPITEN
LA FIGURA.
SEÑALES APERIÓDICAS: NO REPITEN SUS VALORES, Y POR
TANTO NO PODEMOS PREDECIR SU EVOLUCIÓN.
PERÍODO (T): TIEMPO QUE TARDE EN EJECUTAR UN CICLO, ES
DECIR EN REPETIRSE LA SEÑAL. UNIDADES DE MEDIDA DEL
PERIODO: SEGUNDOS SUBMÚLTIPLOS: MS(MILISEGUNDOS)
ΜS(MICROSEGUNDOS) NS(NANOSEGUNDOS) PS(PICOSEGUNDOS)
FRECUENCIA(F): NÚMERO DE CICLOS QUE UNA SEÑAL
PERIÓDICA EJECUTA POR SEGUNDO.

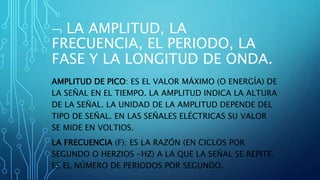

8.  LA AMPLITUD, LA
FRECUENCIA, EL PERIODO, LA
FASE Y LA LONGITUD DE ONDA.
AMPLITUD DE PICO: ES EL VALOR MÁXIMO (O ENERGÍA) DE
LA SEÑAL EN EL TIEMPO. LA AMPLITUD INDICA LA ALTURA
DE LA SEÑAL. LA UNIDAD DE LA AMPLITUD DEPENDE DEL
TIPO DE SEÑAL. EN LAS SEÑALES ELÉCTRICAS SU VALOR
SE MIDE EN VOLTIOS.
LA FRECUENCIA (F): ES LA RAZÓN (EN CICLOS POR
SEGUNDO O HERZIOS -HZ) A LA QUE LA SEÑAL SE REPITE.
ES EL NÚMERO DE PERIODOS POR SEGUNDO.

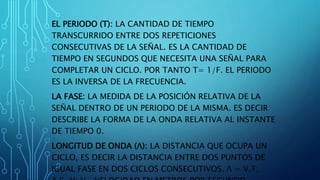

9. EL PERIODO (T): LA CANTIDAD DE TIEMPO
TRANSCURRIDO ENTRE DOS REPETICIONES
CONSECUTIVAS DE LA SEÑAL. ES LA CANTIDAD DE
TIEMPO EN SEGUNDOS QUE NECESITA UNA SEÑAL PARA
COMPLETAR UN CICLO. POR TANTO T= 1/F. EL PERIODO
ES LA INVERSA DE LA FRECUENCIA.
LA FASE: LA MEDIDA DE LA POSICIÓN RELATIVA DE LA
SEÑAL DENTRO DE UN PERIODO DE LA MISMA. ES DECIR
DESCRIBE LA FORMA DE LA ONDA RELATIVA AL INSTANTE
DE TIEMPO 0.
LONGITUD DE ONDA (Λ): LA DISTANCIA QUE OCUPA UN
CICLO, ES DECIR LA DISTANCIA ENTRE DOS PUNTOS DE
IGUAL FASE EN DOS CICLOS CONSECUTIVOS. Λ = V.T;

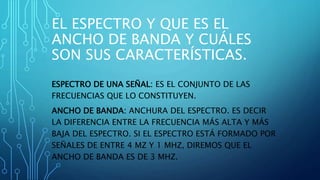

10. EL ESPECTRO Y QUE ES EL
ANCHO DE BANDA Y CUÁLES
SON SUS CARACTERÍSTICAS.
ESPECTRO DE UNA SEÑAL: ES EL CONJUNTO DE LAS
FRECUENCIAS QUE LO CONSTITUYEN.
ANCHO DE BANDA: ANCHURA DEL ESPECTRO. ES DECIR
LA DIFERENCIA ENTRE LA FRECUENCIA MÁS ALTA Y MÁS
BAJA DEL ESPECTRO. SI EL ESPECTRO ESTÁ FORMADO POR
SEÑALES DE ENTRE 4 MZ Y 1 MHZ, DIREMOS QUE EL
ANCHO DE BANDA ES DE 3 MHZ.

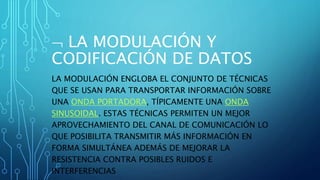

11.  LA MODULACIÓN Y
CODIFICACIÓN DE DATOS
LA MODULACIÓN ENGLOBA EL CONJUNTO DE TÉCNICAS
QUE SE USAN PARA TRANSPORTAR INFORMACIÓN SOBRE
UNA ONDA PORTADORA, TÍPICAMENTE UNA ONDA
SINUSOIDAL. ESTAS TÉCNICAS PERMITEN UN MEJOR
APROVECHAMIENTO DEL CANAL DE COMUNICACIÓN LO
QUE POSIBILITA TRANSMITIR MÁS INFORMACIÓN EN
FORMA SIMULTÁNEA ADEMÁS DE MEJORAR LA
RESISTENCIA CONTRA POSIBLES RUIDOS E
INTERFERENCIAS

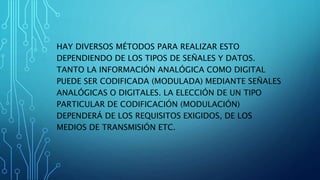

12. HAY DIVERSOS MÉTODOS PARA REALIZAR ESTO
DEPENDIENDO DE LOS TIPOS DE SEÑALES Y DATOS.
TANTO LA INFORMACIÓN ANALÓGICA COMO DIGITAL
PUEDE SER CODIFICADA (MODULADA) MEDIANTE SEÑALES
ANALÓGICAS O DIGITALES. LA ELECCIÓN DE UN TIPO
PARTICULAR DE CODIFICACIÓN (MODULACIÓN)
DEPENDERÁ DE LOS REQUISITOS EXIGIDOS, DE LOS
MEDIOS DE TRANSMISIÓN ETC.

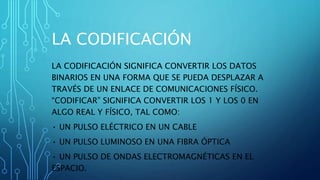

13. LA CODIFICACIÓN
LA CODIFICACIÓN SIGNIFICA CONVERTIR LOS DATOS
BINARIOS EN UNA FORMA QUE SE PUEDA DESPLAZAR A
TRAVÉS DE UN ENLACE DE COMUNICACIONES FÍSICO.
“CODIFICAR” SIGNIFICA CONVERTIR LOS 1 Y LOS 0 EN
ALGO REAL Y FÍSICO, TAL COMO:
• UN PULSO ELÉCTRICO EN UN CABLE
• UN PULSO LUMINOSO EN UNA FIBRA ÓPTICA
• UN PULSO DE ONDAS ELECTROMAGNÉTICAS EN EL
ESPACIO.

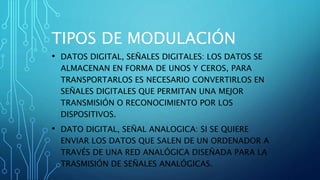

14. TIPOS DE MODULACIÓN
• DATOS DIGITAL, SEÑALES DIGITALES: LOS DATOS SE
ALMACENAN EN FORMA DE UNOS Y CEROS, PARA
TRANSPORTARLOS ES NECESARIO CONVERTIRLOS EN
SEÑALES DIGITALES QUE PERMITAN UNA MEJOR
TRANSMISIÓN O RECONOCIMIENTO POR LOS
DISPOSITIVOS.
• DATO DIGITAL, SEÑAL ANALOGICA: SI SE QUIERE
ENVIAR LOS DATOS QUE SALEN DE UN ORDENADOR A
TRAVÉS DE UNA RED ANALÓGICA DISEÑADA PARA LA
TRASMISIÓN DE SEÑALES ANALÓGICAS.

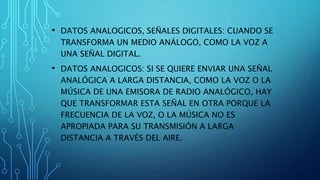

15. • DATOS ANALOGICOS, SEÑALES DIGITALES: CUANDO SE
TRANSFORMA UN MEDIO ANÁLOGO, COMO LA VOZ A
UNA SEÑAL DIGITAL.
• DATOS ANALOGICOS: SI SE QUIERE ENVIAR UNA SEÑAL
ANALÓGICA A LARGA DISTANCIA, COMO LA VOZ O LA
MÚSICA DE UNA EMISORA DE RADIO ANALÓGICO, HAY
QUE TRANSFORMAR ESTA SEÑAL EN OTRA PORQUE LA
FRECUENCIA DE LA VOZ, O LA MÚSICA NO ES
APROPIADA PARA SU TRANSMISIÓN A LARGA
DISTANCIA A TRAVÉS DEL AIRE.

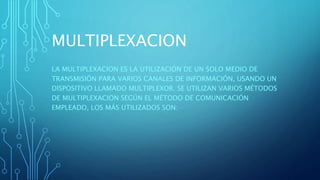

16. MULTIPLEXACION
LA MULTIPLEXACION ES LA UTILIZACIÓN DE UN SOLO MEDIO DE
TRANSMISIÓN PARA VARIOS CANALES DE INFORMACIÓN, USANDO UN
DISPOSITIVO LLAMADO MULTIPLEXOR. SE UTILIZAN VARIOS MÉTODOS
DE MULTIPLEXACION SEGÚN EL MÉTODO DE COMUNICACIÓN
EMPLEADO, LOS MÁS UTILIZADOS SON:

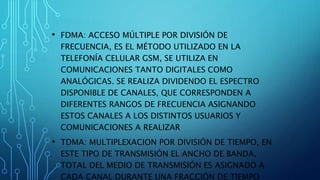

17. • FDMA: ACCESO MÚLTIPLE POR DIVISIÓN DE
FRECUENCIA, ES EL MÉTODO UTILIZADO EN LA
TELEFONÍA CELULAR GSM, SE UTILIZA EN
COMUNICACIONES TANTO DIGITALES COMO
ANALÓGICAS. SE REALIZA DIVIDENDO EL ESPECTRO
DISPONIBLE DE CANALES, QUE CORRESPONDEN A
DIFERENTES RANGOS DE FRECUENCIA ASIGNANDO
ESTOS CANALES A LOS DISTINTOS USUARIOS Y
COMUNICACIONES A REALIZAR
• TDMA: MULTIPLEXACION POR DIVISIÓN DE TIEMPO, EN
ESTE TIPO DE TRANSMISIÓN EL ANCHO DE BANDA,
TOTAL DEL MEDIO DE TRANSMISIÓN ES ASIGNADO A
CADA CANAL DURANTE UNA FRACCIÓN DE TIEMPO
