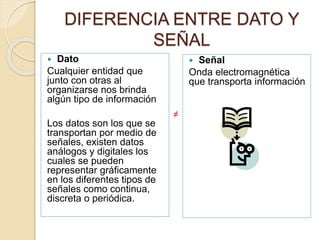

2. DIFERENCIA ENTRE DATO Y
SEÑAL
 Dato
Cualquier entidad que
junto con otras al
organizarse nos brinda
algún tipo de información
Los datos son los que se
transportan por medio de
señales, existen datos
análogos y digitales los
cuales se pueden
representar gráficamente
en los diferentes tipos de
señales como continua,
discreta o periódica.
 Señal
Onda electromagnética
que transporta información
≠

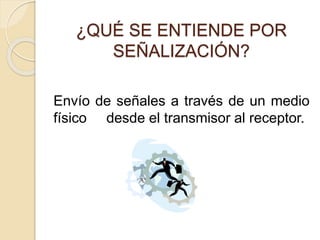

3. ¿QUÉ SE ENTIENDE POR
SEÑALIZACIÓN?
Envío de señales a través de un medio
físico desde el transmisor al receptor.

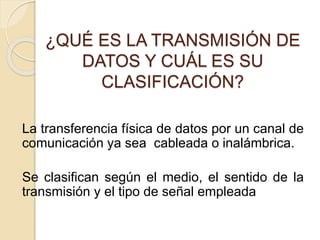

4. ¿QUÉ ES LA TRANSMISIÓN DE
DATOS Y CUÁL ES SU
CLASIFICACIÓN?
La transferencia física de datos por un canal de
comunicación ya sea cableada o inalámbrica.
Se clasifican según el medio, el sentido de la
transmisión y el tipo de señal empleada

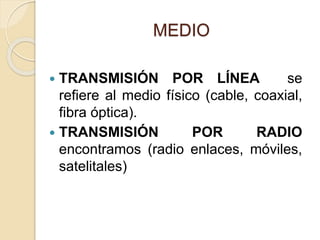

5. MEDIO
 TRANSMISIÓN POR LÍNEA se
refiere al medio físico (cable, coaxial,
fibra óptica).
 TRANSMISIÓN POR RADIO
encontramos (radio enlaces, móviles,
satelitales)

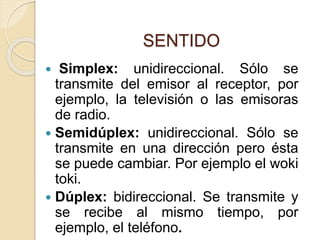

6. SENTIDO
 Simplex: unidireccional. Sólo se
transmite del emisor al receptor, por
ejemplo, la televisión o las emisoras
de radio.
 Semidúplex: unidireccional. Sólo se
transmite en una dirección pero ésta
se puede cambiar. Por ejemplo el woki
toki.
 Dúplex: bidireccional. Se transmite y
se recibe al mismo tiempo, por
ejemplo, el teléfono.

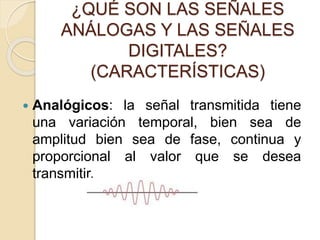

7. ¿QUÉ SON LAS SEÑALES
ANÁLOGAS Y LAS SEÑALES
DIGITALES?
(CARACTERÍSTICAS)
 Analógicos: la señal transmitida tiene
una variación temporal, bien sea de
amplitud bien sea de fase, continua y
proporcional al valor que se desea
transmitir.

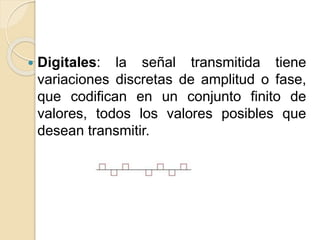

8.  Digitales: la señal transmitida tiene
variaciones discretas de amplitud o fase,
que codifican en un conjunto finito de
valores, todos los valores posibles que
desean transmitir.

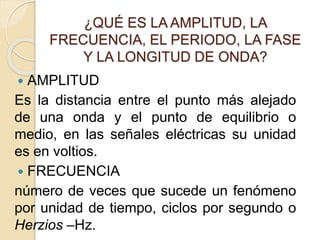

9. ¿QUÉ ES LA AMPLITUD, LA
FRECUENCIA, EL PERIODO, LA FASE
Y LA LONGITUD DE ONDA?
 AMPLITUD
Es la distancia entre el punto más alejado
de una onda y el punto de equilibrio o
medio, en las señales eléctricas su unidad
es en voltios.
 FRECUENCIA
número de veces que sucede un fenómeno
por unidad de tiempo, ciclos por segundo o
Herzios –Hz.

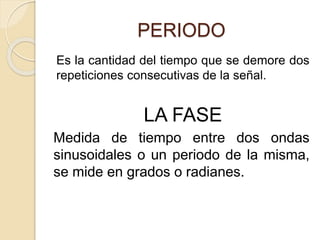

10. PERIODO
Es la cantidad del tiempo que se demore dos
repeticiones consecutivas de la señal.
LA FASE
Medida de tiempo entre dos ondas
sinusoidales o un periodo de la misma,
se mide en grados o radianes.

11. LONGITUD DE ONDA
 Distancia real que recorre una onda
en un intervalo de tiempo, es decir la
distancia entre dos puntos de igual
fase en dos ciclos consecutivos se
mide en metros por segundo.

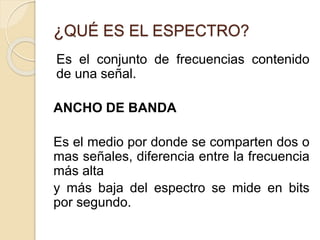

12. ¿QUÉ ES EL ESPECTRO?
Es el conjunto de frecuencias contenido
de una señal.
ANCHO DE BANDA
Es el medio por donde se comparten dos o
mas señales, diferencia entre la frecuencia
más alta
y más baja del espectro se mide en bits
por segundo.

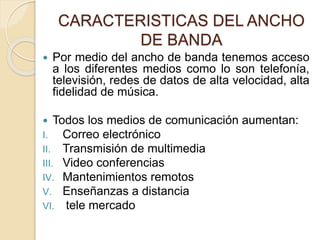

13. CARACTERISTICAS DEL ANCHO
DE BANDA
 Por medio del ancho de banda tenemos acceso
a los diferentes medios como lo son telefonía,
televisión, redes de datos de alta velocidad, alta
fidelidad de música.
 Todos los medios de comunicación aumentan:
I. Correo electrónico
II. Transmisión de multimedia
III. Video conferencias
IV. Mantenimientos remotos
V. Enseñanzas a distancia
VI. tele mercado

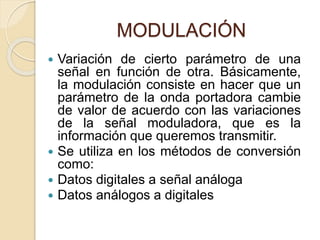

14. MODULACIÓN
 Variación de cierto parámetro de una
señal en función de otra. Básicamente,
la modulación consiste en hacer que un
parámetro de la onda portadora cambie
de valor de acuerdo con las variaciones
de la señal moduladora, que es la
información que queremos transmitir.
 Se utiliza en los métodos de conversión
como:
 Datos digitales a señal análoga
 Datos análogos a digitales

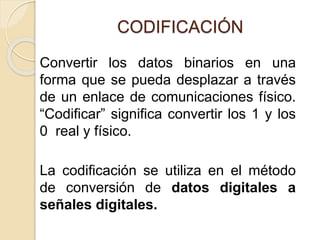

15. CODIFICACIÓN
Convertir los datos binarios en una
forma que se pueda desplazar a través
de un enlace de comunicaciones físico.
“Codificar” significa convertir los 1 y los
0 real y físico.
La codificación se utiliza en el método
de conversión de datos digitales a
señales digitales.

16. TIPOS DE MODULACION
 MODULACION ANALOGA
Amplitud modulada AM
Modulación de la frecuencia FM
Modulación de la fase PM

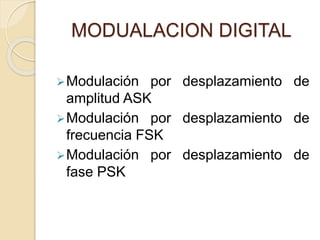

17. MODUALACION DIGITAL
Modulación por desplazamiento de
amplitud ASK
Modulación por desplazamiento de
frecuencia FSK
Modulación por desplazamiento de
fase PSK

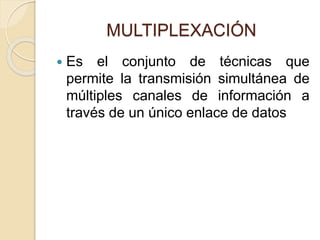

18. MULTIPLEXACIÓN
 Es el conjunto de técnicas que
permite la transmisión simultánea de
múltiples canales de información a
través de un único enlace de datos

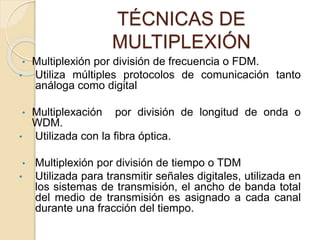

19. TÉCNICAS DE
MULTIPLEXIÓN
• Multiplexión por división de frecuencia o FDM.
• Utiliza múltiples protocolos de comunicación tanto
análoga como digital
• Multiplexación por división de longitud de onda o
WDM.
• Utilizada con la fibra óptica.
• Multiplexión por división de tiempo o TDM
• Utilizada para transmitir señales digitales, utilizada en
los sistemas de transmisión, el ancho de banda total
del medio de transmisión es asignado a cada canal
durante una fracción del tiempo.

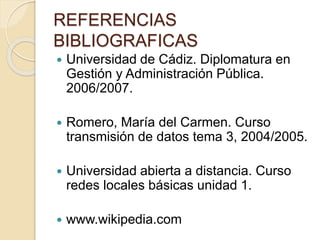

20. REFERENCIAS
