1. Redes de Área Local
ITI. Erik Gerardo Martínez Galindo

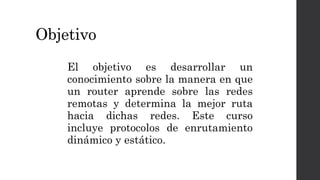

2. Objetivo
El objetivo es desarrollar un
conocimiento sobre la manera en que
un router aprende sobre las redes
remotas y determina la mejor ruta
hacia dichas redes. Este curso
incluye protocolos de enrutamiento
dinámico y estático.

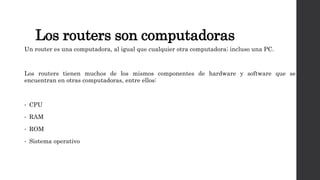

4. Los routers son computadoras
Un router es una computadora, al igual que cualquier otra computadora; incluso una PC.
Los routers tienen muchos de los mismos componentes de hardware y software que se
encuentran en otras computadoras, entre ellos:
• CPU
• RAM
• ROM
• Sistema operativo

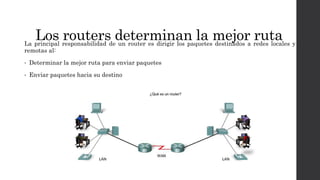

5. Los routers determinan la mejor rutaLa principal responsabilidad de un router es dirigir los paquetes destinados a redes locales y
remotas al:
• Determinar la mejor ruta para enviar paquetes
• Enviar paquetes hacia su destino

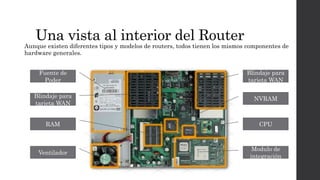

6. Una vista al interior del Router
Aunque existen diferentes tipos y modelos de routers, todos tienen los mismos componentes de
hardware generales.
Fuente de
Poder
Ventilador
Blindaje para
tarjeta WAN
RAM
Blindaje para
tarjeta WAN
NVRAM
CPU
Modulo de
integración

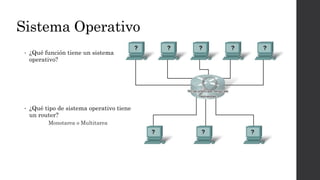

7. Sistema Operativo
• ¿Qué función tiene un sistema
operativo?
• ¿Qué tipo de sistema operativo tiene
un router?
Monotarea o Multitarea

8. Proceso de arranque

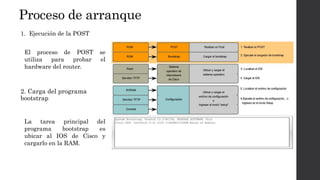

1. Ejecución de la POST
El proceso de POST se
utiliza para probar el
hardware del router.
2. Carga del programa
bootstrap
La tarea principal del
programa bootstrap es
ubicar al IOS de Cisco y
cargarlo en la RAM.

9. Proceso de arranque

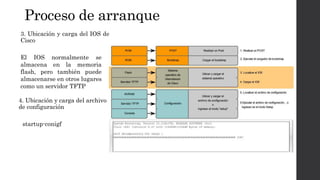

3. Ubicación y carga del IOS de
Cisco
El IOS normalmente se
almacena en la memoria
flash, pero también puede
almacenarse en otros lugares
como un servidor TFTP
4. Ubicación y carga del archivo
de configuración
startup-conigf

10. Proceso de arranque

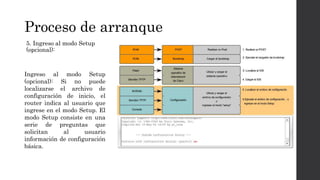

5. Ingreso al modo Setup
(opcional):
Ingreso al modo Setup
(opcional): Si no puede
localizarse el archivo de
configuración de inicio, el
router indica al usuario que
ingrese en el modo Setup. El
modo Setup consiste en una
serie de preguntas que
solicitan al usuario
información de configuración
básica.

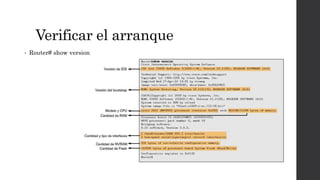

11. Verificar el arranque
• Router# show version

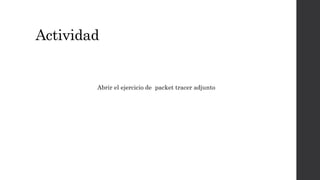

12. Actividad
Abrir el ejercicio de packet tracer adjunto

13. Interfaces del router

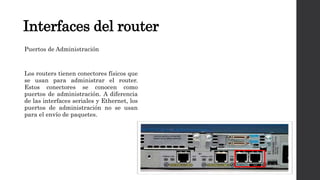

Puertos de Administración
Los routers tienen conectores físicos que
se usan para administrar el router.
Estos conectores se conocen como
puertos de administración. A diferencia
de las interfaces seriales y Ethernet, los
puertos de administración no se usan
para el envío de paquetes.

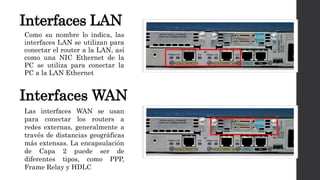

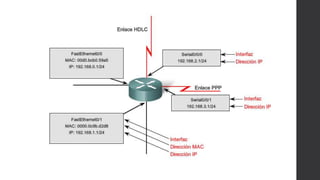

14. Interfaces LAN
