Redes Tercera Parte
Topologías
09/10/2014
Instituto Oriente de Puebla
Jose Antonio García Villaseñor
Página 3

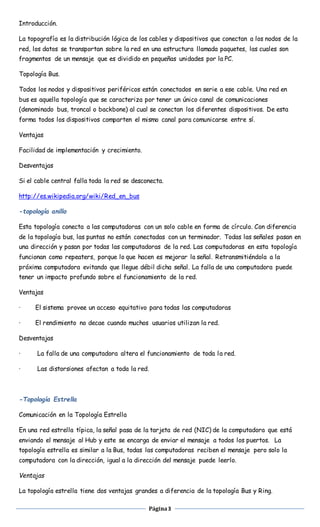

Introducción.
La topografía es la distribución lógica de los cables y dispositivos que conectan a los nodos de la
red, los datos se transportan sobre la red en una estructura llamada paquetes, las cuales son
fragmentos de un mensaje que es dividido en pequeñas unidades por la PC.
Topología Bus.
Todos los nodos y dispositivos periféricos están conectados en serie a ese cable. Una red en
bus es aquella topología que se caracteriza por tener un único canal de comunicaciones
(denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta
forma todos los dispositivos comparten el mismo canal para comunicarse entre sí.
Ventajas
Facilidad de implementación y crecimiento.
Desventajas
Si el cable central falla toda la red se desconecta.
http://es.wikipedia.org/wiki/Red_en_bus
-topología anillo
Esta topología conecta a las computadoras con un solo cable en forma de círculo. Con diferencia
de la topología bus, las puntas no están conectadas con un terminador. Todas las señales pasan en
una dirección y pasan por todas las computadoras de la red. Las computadoras en esta topología
funcionan como repeaters, porque lo que hacen es mejorar la señal. Retransmitiéndola a la
próxima computadora evitando que llegue débil dicha señal. La falla de una computadora puede
tener un impacto profundo sobre el funcionamiento de la red.
Ventajas
· El sistema provee un acceso equitativo para todas las computadoras
· El rendimiento no decae cuando muchos usuarios utilizan la red.
Desventajas
· La falla de una computadora altera el funcionamiento de toda la red.
· Las distorsiones afectan a toda la red.
-Topología Estrella
Comunicación en la Topología Estrella
En una red estrella típica, la señal pasa de la tarjeta de red (NIC) de la computadora que está
enviando el mensaje al Hub y este se encarga de enviar el mensaje a todos los puertos. La
topología estrella es similar a la Bus, todas las computadoras reciben el mensaje pero solo la
computadora con la dirección, igual a la dirección del mensaje puede leerlo.
Ventajas
La topología estrella tiene dos ventajas grandes a diferencia de la topología Bus y Ring.

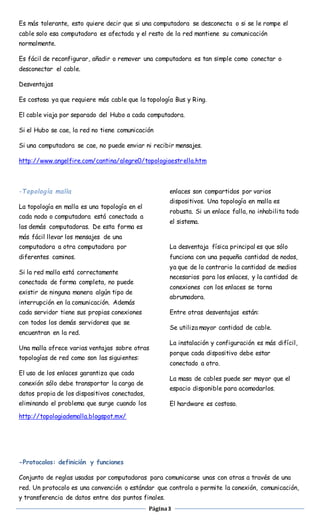

Es más tolerante, esto quiere decir que si una computadora se desconecta o si se le rompe el
cable solo esa computadora es afectada y el resto de la red mantiene su comunicación
normalmente.
Es fácil de reconfigurar, añadir o remover una computadora es tan simple como conectar o
desconectar el cable.
Página 3
Desventajas
Es costosa ya que requiere más cable que la topología Bus y Ring.
El cable viaja por separado del Hubo a cada computadora.
Si el Hubo se cae, la red no tiene comunicación
Si una computadora se cae, no puede enviar ni recibir mensajes.
http://www.angelfire.com/cantina/alegre0/topologiaestrella.htm
-Topología malla
La topología en malla es una topología en el
cada nodo o computadora está conectada a
las demás computadoras. De esta forma es
más fácil llevar los mensajes de una
computadora a otra computadora por
diferentes caminos.
Si la red malla está correctamente
conectada de forma completa, no puede
existir de ninguna manera algún tipo de
interrupción en la comunicación. Además
cada servidor tiene sus propias conexiones
con todos los demás servidores que se
encuentran en la red.
Una malla ofrece varias ventajas sobre otras
topologías de red como son las siguientes:
El uso de los enlaces garantiza que cada
conexión sólo debe transportar la carga de
datos propia de los dispositivos conectados,
eliminando el problema que surge cuando los
enlaces son compartidos por varios
dispositivos. Una topología en malla es
robusta. Si un enlace falla, no inhabilita todo
el sistema.
La desventaja física principal es que sólo
funciona con una pequeña cantidad de nodos,
ya que de lo contrario la cantidad de medios
necesarios para los enlaces, y la cantidad de
conexiones con los enlaces se torna
abrumadora.
Entre otras desventajas están:
Se utiliza mayor cantidad de cable.
La instalación y configuración es más difícil,
porque cada dispositivo debe estar
conectado a otro.
La masa de cables puede ser mayor que el
espacio disponible para acomodarlos.
El hardware es costoso.
http://topologiademalla.blogspot.mx/
-Protocolos: definición y funciones
Conjunto de reglas usadas por computadoras para comunicarse unas con otras a través de una
red. Un protocolo es una convención o estándar que controla o permite la conexión, comunicación,
y transferencia de datos entre dos puntos finales.

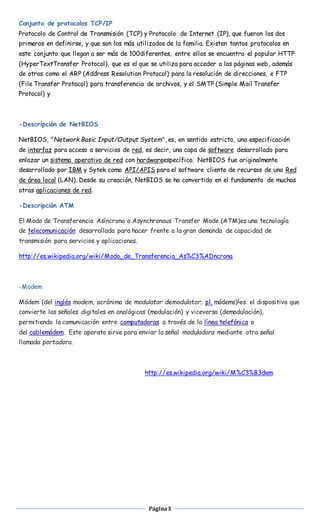

Conjunto de protocolos TCP/IP
Protocolo de Control de Transmisión (TCP) y Protocolo de Internet (IP), que fueron los dos
primeros en definirse, y que son los más utilizados de la familia. Existen tantos protocolos en
este conjunto que llegan a ser más de 100diferentes, entre ellos se encuentra el popular HTTP
(HyperTextTransfer Protocol), que es el que se utiliza para acceder a las páginas web, además
de otros como el ARP (Address Resolution Protocol) para la resolución de direcciones, e FTP
(File Transfer Protocol) para transferencia de archivos, y el SMTP (Simple Mail Transfer
Protocol) y
Página 3
-Descripción de NetBIOS
NetBIOS, "Network Basic Input/Output System", es, en sentido estricto, una especificación
de interfaz para acceso a servicios de red, es decir, una capa de software desarrollado para
enlazar un sistema operativo de red con hardwareespecífico. NetBIOS fue originalmente
desarrollado por IBM y Sytek como API/APIS para el software cliente de recursos de una Red
de área local (LAN). Desde su creación, NetBIOS se ha convertido en el fundamento de muchas
otras aplicaciones de red.
-Descripción ATM
El Modo de Transferencia Asíncrona o Asynchronous Transfer Mode (ATM)es una tecnología
de telecomunicación desarrollada para hacer frente a la gran demanda de capacidad de
transmisión para servicios y aplicaciones.
http://es.wikipedia.org/wiki/Modo_de_Transferencia_As%C3%ADncrona
-Modem
Módem (del inglés modem, acrónimo de modulator demodulator; pl. módems)1es el dispositivo que
convierte las señales digitales en analógicas (modulación) y viceversa (demodulación),
permitiendo la comunicación entre computadoras a través de la línea telefónica o
del cablemódem. Este aparato sirve para enviar la señal moduladora mediante otra señal
llamada portadora.
http://es.wikipedia.org/wiki/M%C3%B3dem
