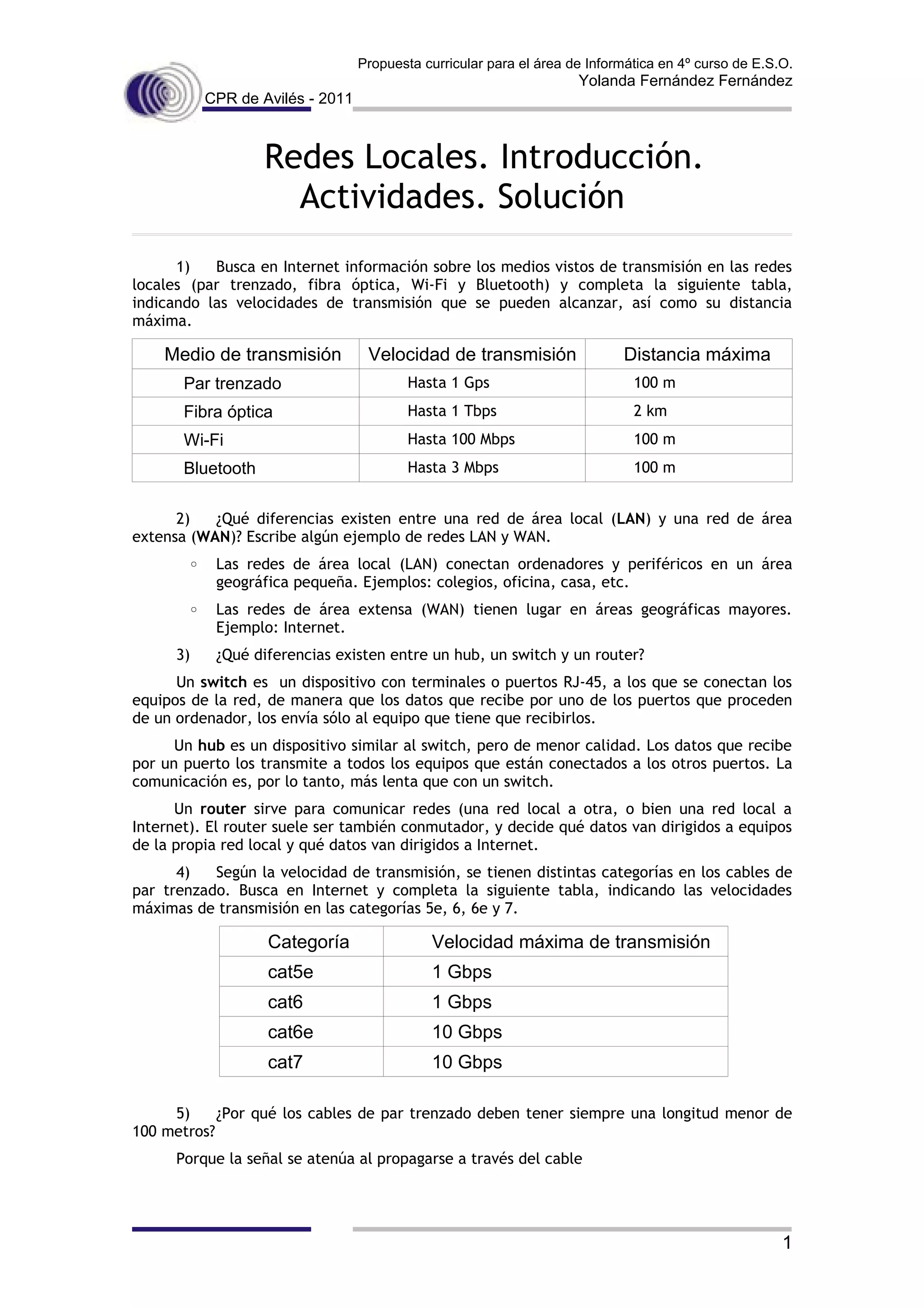

1. Propuesta curricular para el área de Informática en 4º curso de E.S.O.
Yolanda Fernández Fernández
CPR de Avilés - 2011
Redes Locales. Introducción.
Actividades. Solución
1) Busca en Internet información sobre los medios vistos de transmisión en las redes
locales (par trenzado, fibra óptica, Wi-Fi y Bluetooth) y completa la siguiente tabla,
indicando las velocidades de transmisión que se pueden alcanzar, así como su distancia
máxima.
Medio de transmisión Velocidad de transmisión Distancia máxima
Par trenzado Hasta 1 Gps 100 m
Fibra óptica Hasta 1 Tbps 2 km
Wi-Fi Hasta 100 Mbps 100 m
Bluetooth Hasta 3 Mbps 100 m
2) ¿Qué diferencias existen entre una red de área local (LAN) y una red de área
extensa (WAN)? Escribe algún ejemplo de redes LAN y WAN.
◦ Las redes de área local (LAN) conectan ordenadores y periféricos en un área
geográfica pequeña. Ejemplos: colegios, oficina, casa, etc.
◦ Las redes de área extensa (WAN) tienen lugar en áreas geográficas mayores.
Ejemplo: Internet.
3) ¿Qué diferencias existen entre un hub, un switch y un router?
Un switch es un dispositivo con terminales o puertos RJ-45, a los que se conectan los
equipos de la red, de manera que los datos que recibe por uno de los puertos que proceden
de un ordenador, los envía sólo al equipo que tiene que recibirlos.
Un hub es un dispositivo similar al switch, pero de menor calidad. Los datos que recibe
por un puerto los transmite a todos los equipos que están conectados a los otros puertos. La
comunicación es, por lo tanto, más lenta que con un switch.
Un router sirve para comunicar redes (una red local a otra, o bien una red local a
Internet). El router suele ser también conmutador, y decide qué datos van dirigidos a equipos
de la propia red local y qué datos van dirigidos a Internet.
4) Según la velocidad de transmisión, se tienen distintas categorías en los cables de
par trenzado. Busca en Internet y completa la siguiente tabla, indicando las velocidades
máximas de transmisión en las categorías 5e, 6, 6e y 7.
Categoría Velocidad máxima de transmisión
cat5e 1 Gbps
cat6 1 Gbps
cat6e 10 Gbps
cat7 10 Gbps
5) ¿Por qué los cables de par trenzado deben tener siempre una longitud menor de
100 metros?
Porque la señal se atenúa al propagarse a través del cable
1

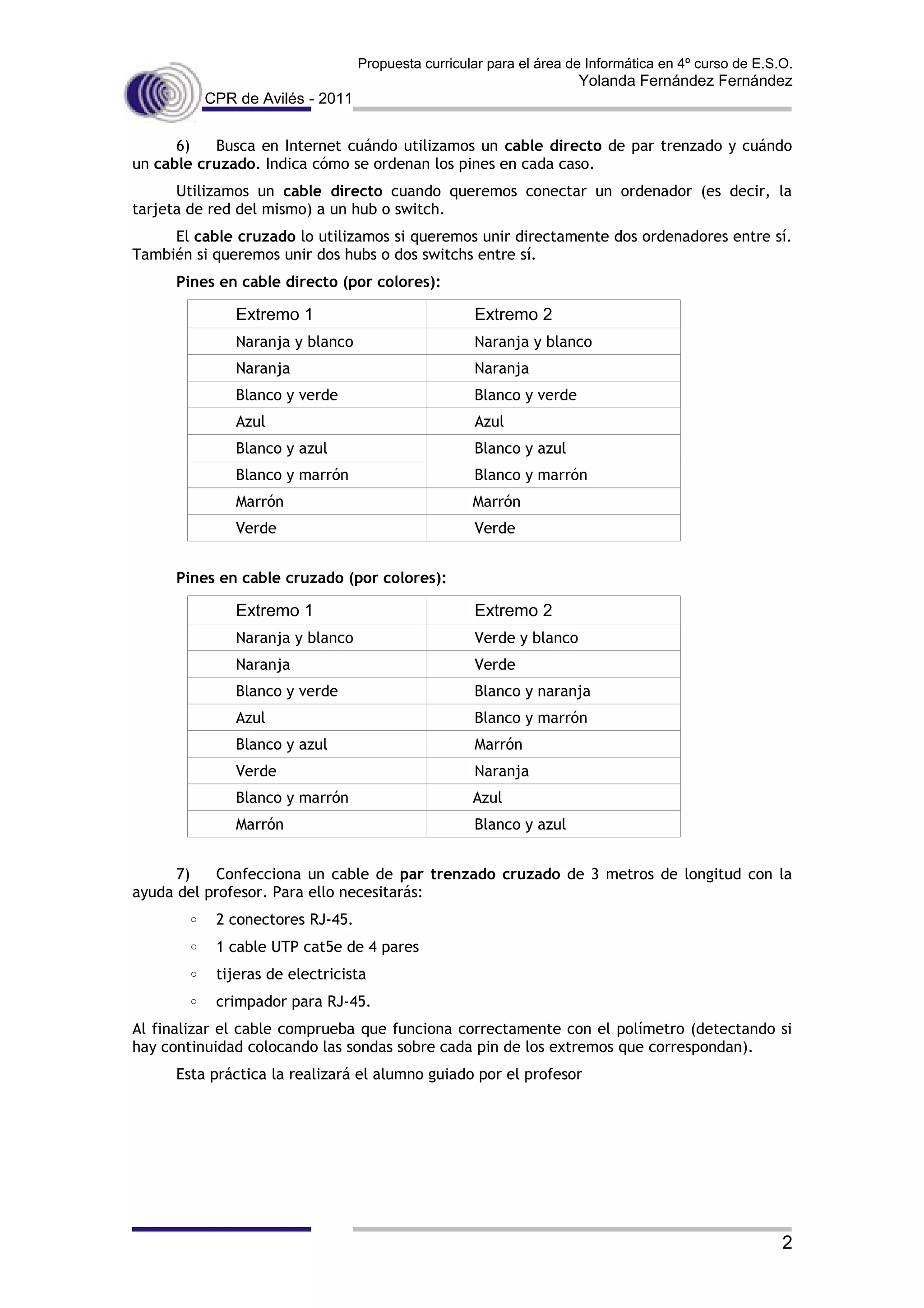

2. Propuesta curricular para el área de Informática en 4º curso de E.S.O.
Yolanda Fernández Fernández
CPR de Avilés - 2011
6) Busca en Internet cuándo utilizamos un cable directo de par trenzado y cuándo
un cable cruzado. Indica cómo se ordenan los pines en cada caso.
Utilizamos un cable directo cuando queremos conectar un ordenador (es decir, la
tarjeta de red del mismo) a un hub o switch.
El cable cruzado lo utilizamos si queremos unir directamente dos ordenadores entre sí.
También si queremos unir dos hubs o dos switchs entre sí.
Pines en cable directo (por colores):
Extremo 1 Extremo 2
Naranja y blanco Naranja y blanco
Naranja Naranja
Blanco y verde Blanco y verde
Azul Azul
Blanco y azul Blanco y azul
Blanco y marrón Blanco y marrón
Marrón Marrón
Verde Verde
Pines en cable cruzado (por colores):
Extremo 1 Extremo 2
Naranja y blanco Verde y blanco
Naranja Verde
Blanco y verde Blanco y naranja
Azul Blanco y marrón
Blanco y azul Marrón
Verde Naranja
Blanco y marrón Azul
Marrón Blanco y azul
7) Confecciona un cable de par trenzado cruzado de 3 metros de longitud con la
ayuda del profesor. Para ello necesitarás:
◦ 2 conectores RJ-45.
◦ 1 cable UTP cat5e de 4 pares
◦ tijeras de electricista
◦ crimpador para RJ-45.
Al finalizar el cable comprueba que funciona correctamente con el polímetro (detectando si
hay continuidad colocando las sondas sobre cada pin de los extremos que correspondan).
Esta práctica la realizará el alumno guiado por el profesor
