Los registros del procesador incluyen registros de propósito general como AX, BX, CX y DX que se usan para operaciones aritméticas y de manejo de memoria. También incluyen registros de segmento como CS, DS y SS que almacenan las direcciones de los segmentos de código, datos y pila respectivamente, y registros de punteros como IP, SP y BP que controlan la ejecución de instrucciones y el acceso a la pila.

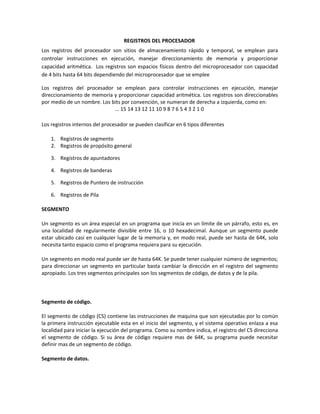

1. REGISTROS DEL PROCESADOR
Los registros del procesador son sitios de almacenamiento rápido y temporal, se emplean para
controlar instrucciones en ejecución, manejar direccionamiento de memoria y proporcionar
capacidad aritmética. Los registros son espacios físicos dentro del microprocesador con capacidad
de 4 bits hasta 64 bits dependiendo del microprocesador que se emplee
Los registros del procesador se emplean para controlar instrucciones en ejecución, manejar
direccionamiento de memoria y proporcionar capacidad aritmética. Los registros son direccionables
por medio de un nombre. Los bits por convención, se numeran de derecha a izquierda, como en:
... 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
Los registros internos del procesador se pueden clasificar en 6 tipos diferentes
1. Registros de segmento
2. Registros de propósito general
3. Registros de apuntadores
4. Registros de banderas
5. Registros de Puntero de instrucción
6. Registros de Pila
SEGMENTO
Un segmento es un área especial en un programa que inicia en un límite de un párrafo, esto es, en
una localidad de regularmente divisible entre 16, o 10 hexadecimal. Aunque un segmento puede
estar ubicado casi en cualquier lugar de la memoria y, en modo real, puede ser hasta de 64K, solo
necesita tanto espacio como el programa requiera para su ejecución.
Un segmento en modo real puede ser de hasta 64K. Se puede tener cualquier número de segmentos;
para direccionar un segmento en particular basta cambiar la dirección en el registro del segmento
apropiado. Los tres segmentos principales son los segmentos de código, de datos y de la pila.
Segmento de código.
El segmento de código (CS) contiene las instrucciones de maquina que son ejecutadas por lo común
la primera instrucción ejecutable esta en el inicio del segmento, y el sistema operativo enlaza a esa
localidad para iniciar la ejecución del programa. Como su nombre indica, el registro del CS direcciona
el segmento de código. Si su área de código requiere mas de 64K, su programa puede necesitar
definir mas de un segmento de código.
Segmento de datos.

2. El segmento de datos (DS) contiene datos, constantes y áreas de trabajo definidos por el programa.
El registro DS direcciona el segmento de datos. Si su área de datos requiere mas de 64K, su programa
puede necesitar definir mas de un segmento de datos.
Segmento de pila.
En términos sencillos, la pila contiene los datos y direcciones que usted necesita guardar
temporalmente o para uso de sus "llamadas" subrutinas. El registro de segmento de la pila (SS)
direcciona el segmento de la pila.
Registros de segmento

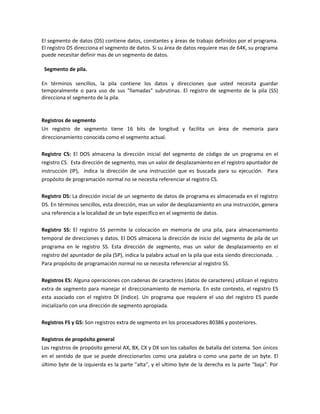

Un registro de segmento tiene 16 bits de longitud y facilita un área de memoria para
direccionamiento conocida como el segmento actual.
Registro CS: El DOS almacena la dirección inicial del segmento de código de un programa en el
registro CS. Esta dirección de segmento, mas un valor de desplazamiento en el registro apuntador de
instrucción (IP), indica la dirección de una instrucción que es buscada para su ejecución. Para
propósito de programación normal no se necesita referenciar al registro CS.
Registro DS: La dirección inicial de un segmento de datos de programa es almacenada en el registro
DS. En términos sencillos, esta dirección, mas un valor de desplazamiento en una instrucción, genera
una referencia a la localidad de un byte especifico en el segmento de datos.
Registro SS: El registro SS permite la colocación en memoria de una pila, para almacenamiento
temporal de direcciones y datos. El DOS almacena la dirección de inicio del segmento de pila de un
programa en le registro SS. Esta dirección de segmento, mas un valor de desplazamiento en el
registro del apuntador de pila (SP), indica la palabra actual en la pila que esta siendo direccionada. .
Para propósito de programación normal no se necesita referenciar al registro SS.
Registros ES: Alguna operaciones con cadenas de caracteres (datos de caracteres) utilizan el registro
extra de segmento para manejar el direccionamiento de memoria. En este contexto, el registro ES
esta asociado con el registro DI (índice). Un programa que requiere el uso del registro ES puede
inicializarlo con una dirección de segmento apropiada.
Registros FS y GS: Son registros extra de segmento en los procesadores 80386 y posteriores.
Registros de propósito general
Los registros de propósito general AX, BX, CX y DX son los caballos de batalla del sistema. Son únicos
en el sentido de que se puede direccionarlos como una palabra o como una parte de un byte. El
último byte de la izquierda es la parte "alta", y el ultimo byte de la derecha es la parte "baja". Por

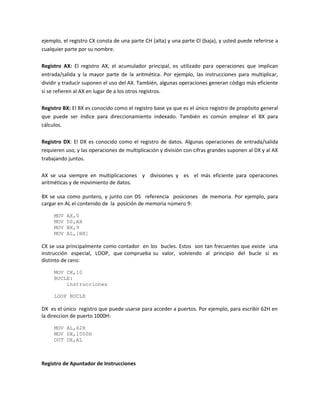

3. ejemplo, el registro CX consta de una parte CH (alta) y una parte Cl (baja), y usted puede referirse a
cualquier parte por su nombre.
Registro AX: El registro AX, el acumulador principal, es utilizado para operaciones que implican
entrada/salida y la mayor parte de la aritmética. Por ejemplo, las instrucciones para multiplicar,
dividir y traducir suponen el uso del AX. También, algunas operaciones generan código más eficiente
si se refieren al AX en lugar de a los otros registros.
Registro BX: El BX es conocido como el registro base ya que es el único registro de propósito general
que puede ser índice para direccionamiento indexado. También es común emplear el BX para
cálculos.
Registro DX: El DX es conocido como el registro de datos. Algunas operaciones de entrada/salida
requieren uso, y las operaciones de multiplicación y división con cifras grandes suponen al DX y al AX
trabajando juntos.
AX se usa siempre en multiplicaciones y divisiones y es el más eficiente para operaciones
aritméticas y de movimiento de datos.
BX se usa como puntero, y junto con DS referencia posiciones de memoria. Por ejemplo, para
cargar en AL el contenido de la posición de memoria número 9:
MOV AX,0
MOV DS,AX
MOV BX,9
MOV AL,[BX]
CX se usa principalmente como contador en los bucles. Estos son tan frecuentes que existe una
instrucción especial, LOOP, que comprueba su valor, volviendo al principio del bucle si es
distinto de cero:
MOV CX,10
BUCLE:
instrucciones
LOOP BUCLE
DX es el único registro que puede usarse para acceder a puertos. Por ejemplo, para escribir 62H en
la direccion de puerto 1000H:
MOV AL,62H
MOV DX,1000H
OUT DX,AL
Registro de Apuntador de Instrucciones

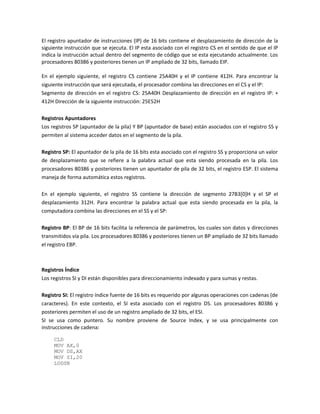

4. El registro apuntador de instrucciones (IP) de 16 bits contiene el desplazamiento de dirección de la
siguiente instrucción que se ejecuta. El IP esta asociado con el registro CS en el sentido de que el IP
indica la instrucción actual dentro del segmento de código que se esta ejecutando actualmente. Los
procesadores 80386 y posteriores tienen un IP ampliado de 32 bits, llamado EIP.
En el ejemplo siguiente, el registro CS contiene 25A40H y el IP contiene 412H. Para encontrar la
siguiente instrucción que será ejecutada, el procesador combina las direcciones en el CS y el IP:
Segmento de dirección en el registro CS: 25A40H Desplazamiento de dirección en el registro IP: +
412H Dirección de la siguiente instrucción: 25E52H
Registros Apuntadores
Los registros SP (apuntador de la pila) Y BP (apuntador de base) están asociados con el registro SS y
permiten al sistema acceder datos en el segmento de la pila.
Registro SP: El apuntador de la pila de 16 bits esta asociado con el registro SS y proporciona un valor
de desplazamiento que se refiere a la palabra actual que esta siendo procesada en la pila. Los
procesadores 80386 y posteriores tienen un apuntador de pila de 32 bits, el registro ESP. El sistema
maneja de forma automática estos registros.
En el ejemplo siguiente, el registro SS contiene la dirección de segmento 27B3[0]H y el SP el
desplazamiento 312H. Para encontrar la palabra actual que esta siendo procesada en la pila, la
computadora combina las direcciones en el SS y el SP:
Registro BP: El BP de 16 bits facilita la referencia de parámetros, los cuales son datos y direcciones
transmitidos vía pila. Los procesadores 80386 y posteriores tienen un BP ampliado de 32 bits llamado
el registro EBP.
Registros Índice
Los registros SI y DI están disponibles para direccionamiento indexado y para sumas y restas.
Registro SI: El registro índice fuente de 16 bits es requerido por algunas operaciones con cadenas (de
caracteres). En este contexto, el SI esta asociado con el registro DS. Los procesadores 80386 y
posteriores permiten el uso de un registro ampliado de 32 bits, el ESI.
SI se usa como puntero. Su nombre proviene de Source Index, y se usa principalmente con
instrucciones de cadena:
CLD
MOV AX,0
MOV DS,AX
MOV SI,20
LODSB

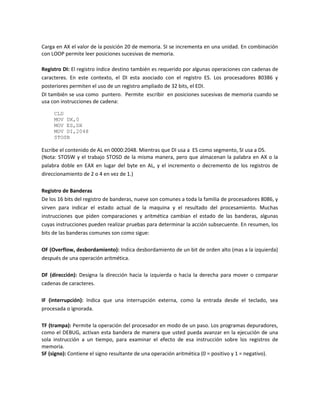

5. Carga en AX el valor de la posición 20 de memoria. SI se incrementa en una unidad. En combinación
con LOOP permite leer posiciones sucesivas de memoria.
Registro DI: El registro índice destino también es requerido por algunas operaciones con cadenas de
caracteres. En este contexto, el DI esta asociado con el registro ES. Los procesadores 80386 y
posteriores permiten el uso de un registro ampliado de 32 bits, el EDI.
DI también se usa como puntero. Permite escribir en posiciones sucesivas de memoria cuando se
usa con instrucciones de cadena:
CLD
MOV DX,0
MOV ES,DX
MOV DI,2048
STOSB
Escribe el contenido de AL en 0000:2048. Mientras que DI usa a ES como segmento, SI usa a DS.
(Nota: STOSW y el trabajo STOSD de la misma manera, pero que almacenan la palabra en AX o la
palabra doble en EAX en lugar del byte en AL, y el incremento o decremento de los registros de
direccionamiento de 2 o 4 en vez de 1.)
Registro de Banderas
De los 16 bits del registro de banderas, nueve son comunes a toda la familia de procesadores 8086, y
sirven para indicar el estado actual de la maquina y el resultado del procesamiento. Muchas
instrucciones que piden comparaciones y aritmética cambian el estado de las banderas, algunas
cuyas instrucciones pueden realizar pruebas para determinar la acción subsecuente. En resumen, los
bits de las banderas comunes son como sigue:
OF (Overflow, desbordamiento): Indica desbordamiento de un bit de orden alto (mas a la izquierda)
después de una operación aritmética.
DF (dirección): Designa la dirección hacia la izquierda o hacia la derecha para mover o comparar
cadenas de caracteres.
IF (interrupción): Indica que una interrupción externa, como la entrada desde el teclado, sea
procesada o ignorada.
TF (trampa): Permite la operación del procesador en modo de un paso. Los programas depuradores,
como el DEBUG, activan esta bandera de manera que usted pueda avanzar en la ejecución de una
sola instrucción a un tiempo, para examinar el efecto de esa instrucción sobre los registros de
memoria.
SF (signo): Contiene el signo resultante de una operación aritmética (0 = positivo y 1 = negativo).

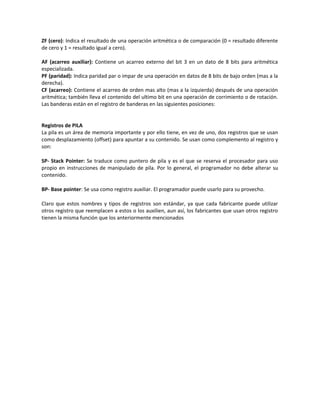

6. ZF (cero): Indica el resultado de una operación aritmética o de comparación (0 = resultado diferente
de cero y 1 = resultado igual a cero).
AF (acarreo auxiliar): Contiene un acarreo externo del bit 3 en un dato de 8 bits para aritmética
especializada.
PF (paridad): Indica paridad par o impar de una operación en datos de 8 bits de bajo orden (mas a la
derecha).
CF (acarreo): Contiene el acarreo de orden mas alto (mas a la izquierda) después de una operación
aritmética; también lleva el contenido del ultimo bit en una operación de corrimiento o de rotación.
Las banderas están en el registro de banderas en las siguientes posiciones:
Registros de PILA
La pila es un área de memoria importante y por ello tiene, en vez de uno, dos registros que se usan
como desplazamiento (offset) para apuntar a su contenido. Se usan como complemento al registro y
son:
SP- Stack Pointer: Se traduce como puntero de pila y es el que se reserva el procesador para uso
propio en instrucciones de manipulado de pila. Por lo general, el programador no debe alterar su
contenido.
BP- Base pointer: Se usa como registro auxiliar. El programador puede usarlo para su provecho.
Claro que estos nombres y tipos de registros son estándar, ya que cada fabricante puede utilizar
otros registro que reemplacen a estos o los auxilien, aun así, los fabricantes que usan otros registro
tienen la misma función que los anteriormente mencionados

7. Ejemplo

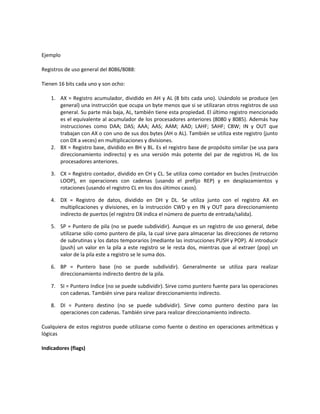

Registros de uso general del 8086/8088:
Tienen 16 bits cada uno y son ocho:
1. AX = Registro acumulador, dividido en AH y AL (8 bits cada uno). Usándolo se produce (en
general) una instrucción que ocupa un byte menos que si se utilizaran otros registros de uso
general. Su parte más baja, AL, también tiene esta propiedad. El último registro mencionado
es el equivalente al acumulador de los procesadores anteriores (8080 y 8085). Además hay
instrucciones como DAA; DAS; AAA; AAS; AAM; AAD; LAHF; SAHF; CBW; IN y OUT que
trabajan con AX o con uno de sus dos bytes (AH o AL). También se utiliza este registro (junto
con DX a veces) en multiplicaciones y divisiones.
2. BX = Registro base, dividido en BH y BL. Es el registro base de propósito similar (se usa para
direccionamiento indirecto) y es una versión más potente del par de registros HL de los
procesadores anteriores.
3. CX = Registro contador, dividido en CH y CL. Se utiliza como contador en bucles (instrucción
LOOP), en operaciones con cadenas (usando el prefijo REP) y en desplazamientos y
rotaciones (usando el registro CL en los dos últimos casos).
4. DX = Registro de datos, dividido en DH y DL. Se utiliza junto con el registro AX en
multiplicaciones y divisiones, en la instrucción CWD y en IN y OUT para direccionamiento
indirecto de puertos (el registro DX indica el número de puerto de entrada/salida).
5. SP = Puntero de pila (no se puede subdividir). Aunque es un registro de uso general, debe
utilizarse sólo como puntero de pila, la cual sirve para almacenar las direcciones de retorno
de subrutinas y los datos temporarios (mediante las instrucciones PUSH y POP). Al introducir
(push) un valor en la pila a este registro se le resta dos, mientras que al extraer (pop) un
valor de la pila este a registro se le suma dos.
6. BP = Puntero base (no se puede subdividir). Generalmente se utiliza para realizar
direccionamiento indirecto dentro de la pila.
7. SI = Puntero índice (no se puede subdividir). Sirve como puntero fuente para las operaciones
con cadenas. También sirve para realizar direccionamiento indirecto.
8. DI = Puntero destino (no se puede subdividir). Sirve como puntero destino para las
operaciones con cadenas. También sirve para realizar direccionamiento indirecto.
Cualquiera de estos registros puede utilizarse como fuente o destino en operaciones aritméticas y
lógicas
Indicadores (flags)

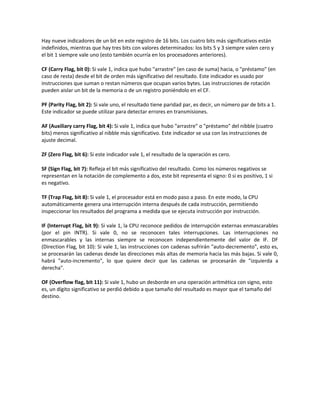

8. Hay nueve indicadores de un bit en este registro de 16 bits. Los cuatro bits más significativos están
indefinidos, mientras que hay tres bits con valores determinados: los bits 5 y 3 siempre valen cero y
el bit 1 siempre vale uno (esto también ocurría en los procesadores anteriores).
CF (Carry Flag, bit 0): Si vale 1, indica que hubo "arrastre" (en caso de suma) hacia, o "préstamo" (en
caso de resta) desde el bit de orden más significativo del resultado. Este indicador es usado por
instrucciones que suman o restan números que ocupan varios bytes. Las instrucciones de rotación
pueden aislar un bit de la memoria o de un registro poniéndolo en el CF.
PF (Parity Flag, bit 2): Si vale uno, el resultado tiene paridad par, es decir, un número par de bits a 1.
Este indicador se puede utilizar para detectar errores en transmisiones.
AF (Auxiliary carry Flag, bit 4): Si vale 1, indica que hubo "arrastre" o "préstamo" del nibble (cuatro
bits) menos significativo al nibble más significativo. Este indicador se usa con las instrucciones de
ajuste decimal.
ZF (Zero Flag, bit 6): Si este indicador vale 1, el resultado de la operación es cero.
SF (Sign Flag, bit 7): Refleja el bit más significativo del resultado. Como los números negativos se
representan en la notación de complemento a dos, este bit representa el signo: 0 si es positivo, 1 si
es negativo.
TF (Trap Flag, bit 8): Si vale 1, el procesador está en modo paso a paso. En este modo, la CPU
automáticamente genera una interrupción interna después de cada instrucción, permitiendo
inspeccionar los resultados del programa a medida que se ejecuta instrucción por instrucción.
IF (Interrupt Flag, bit 9): Si vale 1, la CPU reconoce pedidos de interrupción externas enmascarables
(por el pin INTR). Si vale 0, no se reconocen tales interrupciones. Las interrupciones no
enmascarables y las internas siempre se reconocen independientemente del valor de IF. DF
(Direction Flag, bit 10): Si vale 1, las instrucciones con cadenas sufrirán "auto-decremento", esto es,
se procesarán las cadenas desde las direcciones más altas de memoria hacia las más bajas. Si vale 0,
habrá "auto-incremento", lo que quiere decir que las cadenas se procesarán de "izquierda a
derecha".
OF (Overflow flag, bit 11): Si vale 1, hubo un desborde en una operación aritmética con signo, esto
es, un dígito significativo se perdió debido a que tamaño del resultado es mayor que el tamaño del
destino.

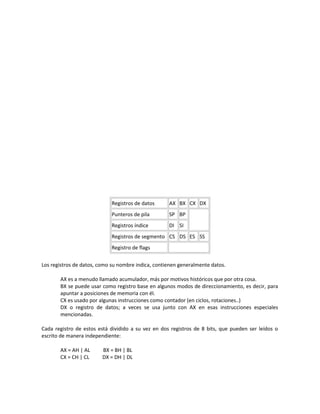

9. Registros de datos AX BX CX DX
Punteros de pila SP BP
Registros índice DI SI
Registros de segmento CS DS ES SS
Registro de flags
Los registros de datos, como su nombre indica, contienen generalmente datos.
AX es a menudo llamado acumulador, más por motivos históricos que por otra cosa.
BX se puede usar como registro base en algunos modos de direccionamiento, es decir, para
apuntar a posiciones de memoria con él.
CX es usado por algunas instrucciones como contador (en ciclos, rotaciones..)
DX o registro de datos; a veces se usa junto con AX en esas instrucciones especiales
mencionadas.
Cada registro de estos está dividido a su vez en dos registros de 8 bits, que pueden ser leídos o
escrito de manera independiente:
AX = AH | AL BX = BH | BL
CX = CH | CL DX = DH | DL

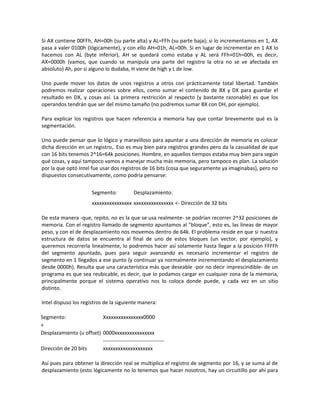

10. Si AX contiene 00FFh, AH=00h (su parte alta) y AL=FFh (su parte baja); si lo incrementamos en 1, AX
pasa a valer 0100h (lógicamente), y con ello AH=01h, AL=00h. Si en lugar de incrementar en 1 AX lo
hacemos con AL (byte inferior), AH se quedará como estaba y AL será FFh+01h=00h, es decir,
AX=0000h (vamos, que cuando se manipula una parte del registro la otra no se ve afectada en
absoluto) Ah, por si alguno lo dudaba, H viene de high y L de low.
Uno puede mover los datos de unos registros a otros con prácticamente total libertad. También
podremos realizar operaciones sobre ellos, como sumar el contenido de BX y DX para guardar el
resultado en DX, y cosas así. La primera restricción al respecto (y bastante razonable) es que los
operandos tendrán que ser del mismo tamaño (no podremos sumar BX con DH, por ejemplo).
Para explicar los registros que hacen referencia a memoria hay que contar brevemente qué es la
segmentación.
Uno puede pensar que lo lógico y maravilloso para apuntar a una dirección de memoria es colocar
dicha dirección en un registro,. Eso es muy bien para registros grandes pero da la casualidad de que
con 16 bits tenemos 2^16=64k posiciones. Hombre, en aquellos tiempos estaba muy bien para según
qué cosas, y aquí tampoco vamos a manejar mucha más memoria, pero tampoco es plan. La solución
por la que optó Intel fue usar dos registros de 16 bits (cosa que seguramente ya imaginabas), pero no
dispuestos consecutivamente, como podría pensarse:
Segmento: Desplazamiento:
xxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxx <- Dirección de 32 bits
De esta manera -que, repito, no es la que se usa realmente- se podrían recorrer 2^32 posiciones de
memoria. Con el registro llamado de segmento apuntamos al "bloque", esto es, las líneas de mayor
peso, y con el de desplazamiento nos movemos dentro de 64k. El problema reside en que si nuestra
estructura de datos se encuentra al final de uno de estos bloques (un vector, por ejemplo), y
queremos recorrerla linealmente, lo podremos hacer así solamente hasta llegar a la posición FFFFh
del segmento apuntado, pues para seguir avanzando es necesario incrementar el registro de
segmento en 1 llegados a ese punto (y continuar ya normalmente incrementando el desplazamiento
desde 0000h). Resulta que una característica más que deseable -por no decir imprescindible- de un
programa es que sea reubicable, es decir, que lo podamos cargar en cualquier zona de la memoria,
principalmente porque el sistema operativo nos lo coloca donde puede, y cada vez en un sitio
distinto.
Intel dispuso los registros de la siguiente manera:
Segmento: Xxxxxxxxxxxxxxxx0000
+
Desplazamiento (u offset) 0000xxxxxxxxxxxxxxxx
-----------------------------------
Dirección de 20 bits xxxxxxxxxxxxxxxxxxxx
Así pues para obtener la dirección real se multiplica el registro de segmento por 16, y se suma al de
desplazamiento (esto lógicamente no lo tenemos que hacer nosotros, hay un circuitillo por ahí para

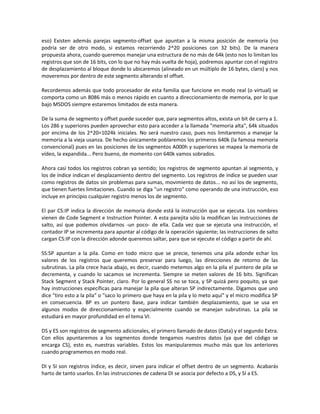

11. eso) Existen además parejas segmento-offset que apuntan a la misma posición de memoria (no
podría ser de otro modo, si estamos recorriendo 2^20 posiciones con 32 bits). De la manera
propuesta ahora, cuando queremos manejar una estructura de no más de 64k (esto nos lo limitan los
registros que son de 16 bits, con lo que no hay más vuelta de hoja), podremos apuntar con el registro
de desplazamiento al bloque donde lo ubicaremos (alineado en un múltiplo de 16 bytes, claro) y nos
moveremos por dentro de este segmento alterando el offset.
Recordemos además que todo procesador de esta familia que funcione en modo real (o virtual) se
comporta como un 8086 más o menos rápido en cuanto a direccionamiento de memoria, por lo que
bajo MSDOS siempre estaremos limitados de esta manera.
De la suma de segmento y offset puede suceder que, para segmentos altos, exista un bit de carry a 1.
Los 286 y superiores pueden aprovechar esto para acceder a la llamada "memoria alta", 64k situados
por encima de los 2^20=1024k iniciales. No será nuestro caso, pues nos limitaremos a manejar la
memoria a la vieja usanza. De hecho únicamente poblaremos los primeros 640k (la famosa memoria
convencional) pues en las posiciones de los segmentos A000h y superiores se mapea la memoria de
vídeo, la expandida... Pero bueno, de momento con 640k vamos sobrados.
Ahora casi todos los registros cobran ya sentido; los registros de segmento apuntan al segmento, y
los de índice indican el desplazamiento dentro del segmento. Los registros de índice se pueden usar
como registros de datos sin problemas para sumas, movimiento de datos... no así los de segmento,
que tienen fuertes limitaciones. Cuando se diga "un registro" como operando de una instrucción, eso
incluye en principio cualquier registro menos los de segmento.
El par CS:IP indica la dirección de memoria donde está la instrucción que se ejecuta. Los nombres
vienen de Code Segment e Instruction Pointer. A esta parejita sólo la modifican las instrucciones de
salto, así que podemos olvidarnos -un poco- de ella. Cada vez que se ejecuta una instrucción, el
contador IP se incrementa para apuntar al código de la operación siguiente; las instrucciones de salto
cargan CS:IP con la dirección adonde queremos saltar, para que se ejecute el código a partir de ahí.
SS:SP apuntan a la pila. Como en todo micro que se precie, tenemos una pila adonde echar los
valores de los registros que queremos preservar para luego, las direcciones de retorno de las
subrutinas. La pila crece hacia abajo, es decir, cuando metemos algo en la pila el puntero de pila se
decrementa, y cuando lo sacamos se incrementa. Siempre se meten valores de 16 bits. Significan
Stack Segment y Stack Pointer, claro. Por lo general SS no se toca, y SP quizá pero poquito, ya que
hay instrucciones específicas para manejar la pila que alteran SP indirectamente. Digamos que uno
dice "tiro esto a la pila" o "saco lo primero que haya en la pila y lo meto aquí" y el micro modifica SP
en consecuencia. BP es un puntero Base, para indicar también desplazamiento, que se usa en
algunos modos de direccionamiento y especialmente cuando se manejan subrutinas. La pila se
estudiará en mayor profundidad en el tema VI.
DS y ES son registros de segmento adicionales, el primero llamado de datos (Data) y el segundo Extra.
Con ellos apuntaremos a los segmentos donde tengamos nuestros datos (ya que del código se
encarga CS), esto es, nuestras variables. Estos los manipularemos mucho más que los anteriores
cuando programemos en modo real.
DI y SI son registros índice, es decir, sirven para indicar el offset dentro de un segmento. Acabarás
harto de tanto usarlos. En las instrucciones de cadena DI se asocia por defecto a DS, y SI a ES.

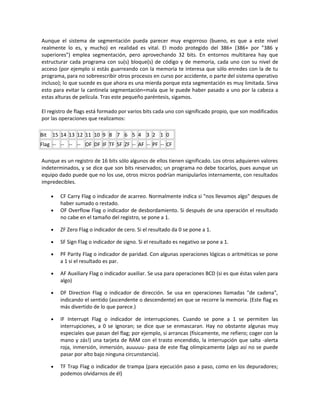

12. Aunque el sistema de segmentación pueda parecer muy engorroso (bueno, es que a este nivel
realmente lo es, y mucho) en realidad es vital. El modo protegido del 386+ (386+ por "386 y
superiores") emplea segmentación, pero aprovechando 32 bits. En entornos multitarea hay que
estructurar cada programa con su(s) bloque(s) de código y de memoria, cada uno con su nivel de
acceso (por ejemplo si estás guarreando con la memoria te interesa que sólo enredes con la de tu
programa, para no sobreescribir otros procesos en curso por accidente, o parte del sistema operativo
incluso); lo que sucede es que ahora es una mierda porque esta segmentación es muy limitada. Sirva
esto para evitar la cantinela segmentación=mala que le puede haber pasado a uno por la cabeza a
estas alturas de película. Tras este pequeño paréntesis, sigamos.
El registro de flags está formado por varios bits cada uno con significado propio, que son modificados
por las operaciones que realizamos:
Bit 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
Flag -- -- -- -- OF DF IF TF SF ZF -- AF -- PF -- CF
Aunque es un registro de 16 bits sólo algunos de ellos tienen significado. Los otros adquieren valores
indeterminados, y se dice que son bits reservados; un programa no debe tocarlos, pues aunque un
equipo dado puede que no los use, otros micros podrían manipularlos internamente, con resultados
impredecibles.
· CF Carry Flag o indicador de acarreo. Normalmente indica si "nos llevamos algo" despues de
haber sumado o restado.
· OF Overflow Flag o indicador de desbordamiento. Si después de una operación el resultado
no cabe en el tamaño del registro, se pone a 1.
· ZF Zero Flag o indicador de cero. Si el resultado da 0 se pone a 1.
· SF Sign Flag o indicador de signo. Si el resultado es negativo se pone a 1.
· PF Parity Flag o indicador de paridad. Con algunas operaciones lógicas o aritméticas se pone
a 1 si el resultado es par.
· AF Auxiliary Flag o indicador auxiliar. Se usa para operaciones BCD (si es que éstas valen para
algo)
· DF Direction Flag o indicador de dirección. Se usa en operaciones llamadas "de cadena",
indicando el sentido (ascendente o descendente) en que se recorre la memoria. (Este flag es
más divertido de lo que parece.)
· IF Interrupt Flag o indicador de interrupciones. Cuando se pone a 1 se permiten las
interrupciones, a 0 se ignoran; se dice que se enmascaran. Hay no obstante algunas muy
especiales que pasan del flag; por ejemplo, si arrancas (físicamente, me refiero; coger con la
mano y zás!) una tarjeta de RAM con el trasto encendido, la interrupción que salta -alerta
roja, inmersión, inmersión, auuuuu- pasa de este flag olímpicamente (algo así no se puede
pasar por alto bajo ninguna circunstancia).
· TF Trap Flag o indicador de trampa (para ejecución paso a paso, como en los depuradores;
podemos olvidarnos de él)

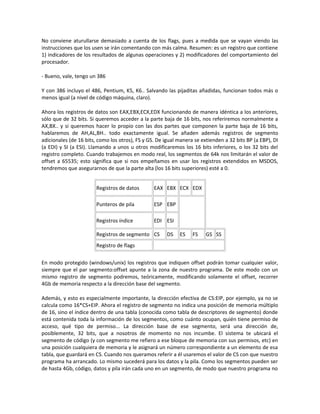

13. No conviene aturullarse demasiado a cuenta de los flags, pues a medida que se vayan viendo las
instrucciones que los usen se irán comentando con más calma. Resumen: es un registro que contiene
1) indicadores de los resultados de algunas operaciones y 2) modificadores del comportamiento del
procesador.
- Bueno, vale, tengo un 386
Y con 386 incluyo el 486, Pentium, K5, K6.. Salvando las pijaditas añadidas, funcionan todos más o
menos igual (a nivel de código máquina, claro).
Ahora los registros de datos son EAX,EBX,ECX,EDX funcionando de manera idéntica a los anteriores,
sólo que de 32 bits. Si queremos acceder a la parte baja de 16 bits, nos referiremos normalmente a
AX,BX.. y si queremos hacer lo propio con las dos partes que componen la parte baja de 16 bits,
hablaremos de AH,AL,BH.. todo exactamente igual. Se añaden además registros de segmento
adicionales (de 16 bits, como los otros), FS y GS. De igual manera se extienden a 32 bits BP (a EBP), DI
(a EDI) y SI (a ESI). Llamando a unos u otros modificaremos los 16 bits inferiores, o los 32 bits del
registro completo. Cuando trabajemos en modo real, los segmentos de 64k nos limitarán el valor de
offset a 65535; esto significa que si nos empeñamos en usar los registros extendidos en MSDOS,
tendremos que asegurarnos de que la parte alta (los 16 bits superiores) esté a 0.
Registros de datos EAX EBX ECX EDX
Punteros de pila ESP EBP
Registros índice EDI ESI
Registros de segmento CS DS ES FS GS SS
Registro de flags
En modo protegido (windows/unix) los registros que indiquen offset podrán tomar cualquier valor,
siempre que el par segmento:offset apunte a la zona de nuestro programa. De este modo con un
mismo registro de segmento podremos, teóricamente, modificando solamente el offset, recorrer
4Gb de memoria respecto a la dirección base del segmento.
Además, y esto es especialmente importante, la dirección efectiva de CS:EIP, por ejemplo, ya no se
calcula como 16*CS+EIP. Ahora el registro de segmento no indica una posición de memoria múltiplo
de 16, sino el índice dentro de una tabla (conocida como tabla de descriptores de segmento) donde
está contenida toda la información de los segmentos, como cuánto ocupan, quién tiene permiso de
acceso, qué tipo de permiso... La dirección base de ese segmento, será una dirección de,
posiblemente, 32 bits, que a nosotros de momento no nos incumbe. El sistema te ubicará el
segmento de código (y con segmento me refiero a ese bloque de memoria con sus permisos, etc) en
una posición cualquiera de memoria y le asignará un número correspondiente a un elemento de esa
tabla, que guardará en CS. Cuando nos queramos referir a él usaremos el valor de CS con que nuestro
programa ha arrancado. Lo mismo sucederá para los datos y la pila. Como los segmentos pueden ser
de hasta 4Gb, código, datos y pila irán cada uno en un segmento, de modo que nuestro programa no

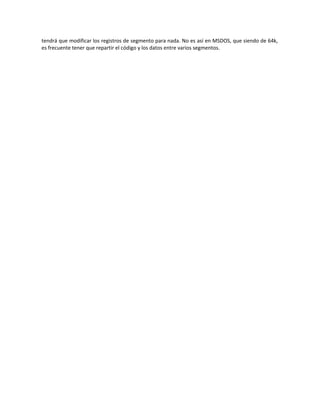

14. tendrá que modificar los registros de segmento para nada. No es así en MSDOS, que siendo de 64k,
es frecuente tener que repartir el código y los datos entre varios segmentos.
