Una red de computadoras, también llamada red de ordenadores, red
de comunicaciones de datos o red informática, es un conjunto de
equipos informáticos y software conectados entre sí por medio de
dispositivos físicos que envían y reciben impulsos eléctricos, ondas
electromagnéticas o cualquier otro medio para el transporte de datos,
con la finalidad de compartir información, recursos y ofrecer
servicios.

2. MELANY RUIZ GRANDA
TECNOLOGIA -11-2
2013
POR ENLACE:
 Red de área personal, o PAN, es una red de ordenadores usada para la
comunicación entre los dispositivos de la computadora cerca de una
persona.
 Red inalámbrica de área personal, es una red de computadoras
inalámbrica para la comunicación entre distintos dispositivos cercanos al
punto de acceso.
 Red de área local, o LAN, es una red que se limita a un área especial
relativamente pequeña tal como un cuarto, un solo edificio, una nave, o
un avión.
 Red de área local inalámbrica, o WLAN, es un sistema de comunicación
de datos inalámbrico flexible, muy utilizado como alternativa a las redes
de área local cableadas o como extensión de estas.
 Red de área de campus, o CAN, es una red de computadoras de alta
velocidad que conecta redes de área local a través de un área geográfica
limitada. Tampoco utiliza medios públicos para la interconexión.
 Red de área metropolitana, es una red de alta velocidad (banda ancha)
que da cobertura en un área geográfica más extensa que un campus, pero
aun así limitado.
 Redes de área amplia, o WAN, son redes informáticas que se extienden
sobre un área geográfica extensa utilizando medios como: satélites, cables
interoceánicos, Internet, fibras ópticas públicas, etc.
 Red de área de almacenamiento, es una red concebida para conectar
servidores, matrices (arrays) de discos y librerías de soporte, permitiendo
el tránsito de datos sin afectar a las redes por las que acceden los
usuarios.

3. MELANY RUIZ GRANDA
TECNOLOGIA -11-2
2013
 Red de área local virtual, o VLAN, es un grupo de computadoras con un
conjunto común de recursos a compartir y de requerimientos, que se
comunican como si estuvieran adjuntos a una división lógica de redes de
computadoras en la cual todos los nodos pueden alcanzar a los otros por
medio de broadcast (dominio de broadcast) en la capa de enlace de
datos, a pesar de su diversa localización física.
POR TIPO DE CONEXIÓN:
Medios guiados
 El cable coaxial se utiliza para transportar señales electromagnéticas de
alta frecuencia que posee dos conductores concéntricos, que sirve como
referencia de tierra y retorno de las corrientes.
 El cable de par trenzado es una forma de conexión en la que dos
conductores eléctricos aislados son entrelazados para tener menores
interferencias y aumentar la potencia y disminuir la diafonía de los cables
adyacentes.
 La fibra óptica es un medio de transmisión empleado habitualmente en
redes de datos; un hilo muy fino de material transparente, vidrio o
materiales plásticos, por el que se envían pulsos de luz que representan
los datos a transmitir.
Medios no guiados
 Red por radio es aquella que emplea la radiofrecuencia como medio
de unión de las diversas estaciones de la red.
 Red por infrarrojos, permiten la comunicación entre dos nodos,
usando una serie de leds infrarrojos para ello.
 Red por microondas, es un tipo de red inalámbrica que utiliza
microondas como medio de transmisión.

4. MELANY RUIZ GRANDA
TECNOLOGIA -11-2
2013
La red en bus se caracteriza por tener un único canal de comunicaciones
(denominado bus, troncal o backbone) al cual se conectan los diferentes
dispositivos.
En una red en anillo cada estación está conectada a la siguiente y la última está
conectada a la primera.
En una red en estrella las estaciones están conectadas directamente a un punto
central y todas las comunicaciones se han de hacer necesariamente a través de
éste.
En una red en malla cada nodo está conectado a todos los otros.
En una red en árbol los nodos están colocados en forma de árbol. Desde una
visión topológica, la conexión en árbol es parecida a una serie de redes en
estrella interconectadas salvo en que no tiene un nodo central.
En una red mixta se da cualquier combinación de las anteriores.

5. MELANY RUIZ GRANDA
TECNOLOGIA -11-2
2013

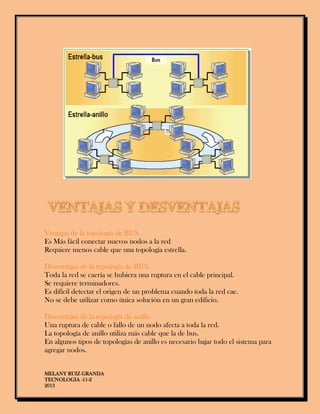

Ventajas de la topología de BUS.
Es Más fácil conectar nuevos nodos a la red
Requiere menos cable que una topología estrella.
Desventajas de la topología de BUS.
Toda la red se caería se hubiera una ruptura en el cable principal.
Se requiere terminadores.
Es difícil detectar el origen de un problema cuando toda la red cae.
No se debe utilizar como única solución en un gran edificio.
Desventajas de la topología de anillo
Una ruptura de cable o fallo de un nodo afecta a toda la red.
La topología de anillo utiliza más cable que la de bus.
En algunos tipos de topologías de anillo es necesario bajar todo el sistema para
agregar nodos.

6. MELANY RUIZ GRANDA
TECNOLOGIA -11-2
2013
Posee una mayor lentitud en la transmisión de la señal, debido a que la
información es repartida por todo el anillo.
Ventajas de la topología de anillo:
Gran facilidad de instalación
Posibilidad de desconectar elementos de red sin causar problemas.
Facilidad para la detección de fallo y su reparación.
Inconvenientes de la Topología de Estrella.
Requiere más cable que la topología de BUS.
Un fallo en el concentrador provoca el aislamiento de todos los nodos a él
conectados.
Se han de comprar hubs o concentradores.
Ventajas de la Topología Estrella
Gran facilidad de instalación
Posibilidad de desconectar elementos de red sin causar problemas.
Facilidad para la detección de fallo y su reparación.
Desventajas de la Topología de Estrella.
Requiere más cable que la topología de BUS.
Un fallo en el concentrador provoca el aislamiento de todos los nodos a él
conectados.
Se han de comprar hubs o concentradores.
Ventajas de la red en malla
Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
No puede existir absolutamente ninguna interrupción en las comunicaciones.
Cada servidor tiene sus propias comunicaciones con todos los demás
servidores.
Si falla un cable el otro se hará cargo del tráfico.
No requiere un nodo o servidor central lo que reduce el mantenimiento.
Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
Si desaparece no afecta tanto a los nodos de redes.
MELANY RUIZ GRANDA TECNOLOGIA -11-2 2013

7. MELANY RUIZ GRANDA
TECNOLOGIA -11-2
2013
Desventajas de las redes en malla
El costo de la red puede aumentar en los casos en los que se implemente de
forma alámbrica, la topología de red y las características de la misma implican el
uso de más recursos.
En el caso de implementar una red en malla para atención de emergencias en
ciudades con densidad poblacional de más de 5000 habitantes por kilómetro
cuadrado, la disponibilidad del ancho de banda puede verse afectada por la
cantidad de usuarios que hacen uso de la red simultáneamente; para entregar
un ancho de banda que garantice la tasa de datos en demanda y, que en
particular, garantice las comunicaciones entre organismos de rescate, es
necesario instalar más puntos de acceso, por tanto, se incrementan los costos de
implementación y puesta en marcha.
Ventajas de la topología mixta
Combina las ventajas de las que disponen otras redes.
Desventajas de la topología mixta
Puede ser difícil de configurar, dependiendo de la complejidad de las redes a
combinar.

8. MELANY RUIZ GRANDA
TECNOLOGIA -11-2
2013
COMPONENTES BASICOS DE
UNARED
Servidor: Es una computadora utilizada para gestionar el sistema de archivos de
la red, da servicio a las impresoras, controla las comunicaciones y realiza otras
funciones. Puede ser dedicado o no dedicado.
Estaciones de Trabajo: Se pueden conectar a través de la placa de conexión de
red y el cableado correspondiente. Los terminales ´tontos´ utilizados con las
grandes computadoras y minicomputadoras son también utilizadas en las redes,
y no poseen capacidad propia de procesamiento.
Tarjetas de Conexión de Red (Interface Cards):Permiten conectar el cableado
entre servidores y estaciones de trabajo. En la actualidad existen numerosos
tipos de placas que soportan distintos tipos de cables y topologías de red.
Cableado: Una vez que tenemos las estaciones de trabajo, el servidor y las
placas de red, requerimos interconectar todo el conjunto. El tipo de cable
utilizado depende de muchos factores, que se mencionarán a continuación.
Los tipos de cableado de red más populares son: par trenzado, cable coaxial y
fibra óptica. Además se pueden realizar conexiones a través de radio o
microondas.

9. MELANY RUIZ GRANDA
TECNOLOGIA -11-2
2013

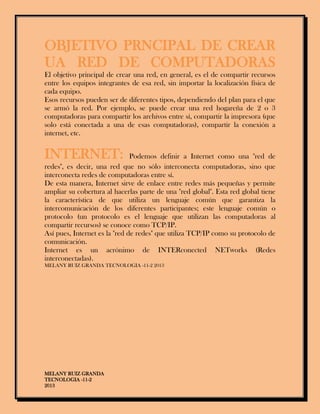

OBJETIVO PRNCIPAL DE CREAR
UA RED DE COMPUTADORAS
El objetivo principal de crear una red, en general, es el de compartir recursos
entre los equipos integrantes de esa red, sin importar la localización física de
cada equipo.
Esos recursos pueden ser de diferentes tipos, dependiendo del plan para el que
se armó la red. Por ejemplo, se puede crear una red hogareña de 2 o 3
computadoras para compartir los archivos entre sí, compartir la impresora (que
solo está conectada a una de esas computadoras), compartir la conexión a
internet, etc.
INTERNET: Podemos definir a Internet como una "red de
redes", es decir, una red que no sólo interconecta computadoras, sino que
interconecta redes de computadoras entre sí.
De esta manera, Internet sirve de enlace entre redes más pequeñas y permite
ampliar su cobertura al hacerlas parte de una "red global". Esta red global tiene
la característica de que utiliza un lenguaje común que garantiza la
intercomunicación de los diferentes participantes; este lenguaje común o
protocolo (un protocolo es el lenguaje que utilizan las computadoras al
compartir recursos) se conoce como TCP/IP.
Así pues, Internet es la "red de redes" que utiliza TCP/IP como su protocolo de
comunicación.
Internet es un acrónimo de INTERconected NETworks (Redes
interconectadas).
MELANY RUIZ GRANDA TECNOLOGIA -11-2 2013

10. MELANY RUIZ GRANDA
TECNOLOGIA -11-2
2013
Para otros, Internet es un acrónimo del inglés INTERnational NET, que
traducido al español sería Red Mundial.
INTRANET: Una intranet es una red de ordenadores privados
que utiliza tecnología Internet para compartir dentro de una organización parte
de sus sistemas de información y sistemas operacionales. El término intranet se
utiliza en oposición a Internet, una red entre organizaciones, haciendo
referencia por contra a una red comprendida en el ámbito de una organización
como SVA.
ENTRANET: Una extranet es una red privada que utiliza
protocolos de Internet, protocolos de comunicación y probablemente
infraestructura pública de comunicación para compartir de forma segura
parte de la información u operación propia de una organización con
proveedores, compradores, socios, clientes o cualquier otro negocio u
organización. Se puede decir en otras palabras que una extranet es parte de
la Intranet de una organización que se extiende a usuarios fuera de ella.
