 ENSAYO DE REVENIMIENTO O ASENTAMIENTO

2. ENSAYO DE REVENIMIENTO O ASENTAMIENTO
NORMAS ITINTEC 339.035

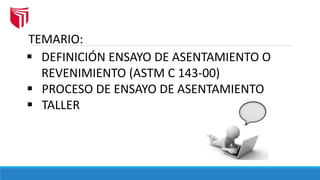

3. TEMARIO:
 DEFINICIÓN ENSAYO DE ASENTAMIENTO O
REVENIMIENTO (ASTM C 143-00)
 PROCESO DE ENSAYO DE ASENTAMIENTO
 TALLER

4. ENSAYO DE ASENTAMIENTO O REVENIMIENTO
ENSAYO SOLAMENTE
PARA CONCRETO
FRESCO

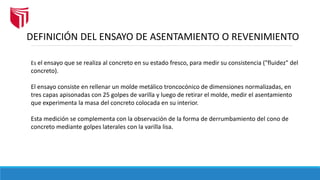

5. DEFINICIÓN DEL ENSAYO DE ASENTAMIENTO O REVENIMIENTO
Es el ensayo que se realiza al concreto en su estado fresco, para medir su consistencia ("fluidez" del
concreto).
El ensayo consiste en rellenar un molde metálico troncocónico de dimensiones normalizadas, en
tres capas apisonadas con 25 golpes de varilla y luego de retirar el molde, medir el asentamiento
que experimenta la masa del concreto colocada en su interior.
Esta medición se complementa con la observación de la forma de derrumbamiento del cono de
concreto mediante golpes laterales con la varilla lisa.

6. EL PROCESO DEL ENSAYO
DE REVENIMIENTO O
ASENTAMIENTO

7. EQUIPO A UTILIZAR:
CONO DE ABRAMS REFORZADO METALICO MEDIDAS:
Molde de metal con forma de cono truncado, con un diámetro en la base de 20 cm y un
diámetro en la parte superior de 10 cm, con una altura de 30 cm. Se utiliza para realizar ensayos
de consistencia de hormigón fresco.
Es un ensayo muy sencillo de realizar en obra, no requiriendo equipo costoso y proporcionando
resultados satisfactorios, este ensayo es universalmente empleado.

8. MATERIALES

9. PROCEDIMIENTO:
Colocar el cono sobre una
superficie plana, horizontal y
firme. Colocar el Cono con la
base mayor hacia abajo y pisar
las aletas inferiores para que
quede firmemente sujeto. Antes
de llenar el molde es preciso
echar petróleo interior y
exteriormente para evitar la
adherencia el concreto con la
superficie del mismo.
1 2
Llenar el Cono en tres capas:
Llénese hasta aproximadamente
1/3 de su volumen y compactar
el hormigón con una barra de
acero esto se hace con 25 golpes
de la varilla. Los golpes deben
repartirse uniformemente en
toda la superficie y penetrando
la varilla en el espesor de la capa
pero sin golpear la base de
apoyo.

10. PROCEDIMIENTO:
3 4
Llenar el Cono con una segunda
capa hasta aproximadamente 2/3
del volumen del mismo y
compáctese con otros 25 golpes de
la varilla. Debe atravesarse la capa
que se compacta y penetrar
ligeramente (2 a 3 cm.) en la capa
inferior pero sin golpear la base de
ésta.
Llénese el volumen restante del
cono agregando un ligero
“excedente" de concreto y
compáctese esta última capa con
otros 25 golpes de la varilla, que
debe penetrar ligeramente en la
segunda capa.

11. PROCEDIMIENTO:
Medida del asentamiento:
Se coloca el Cono de Abrams al
lado del formado por el hormigón
y se mide la diferencia de altura
entre ambos. Si la superficie del
cono de hormigón no queda
horizontal, debe medirse en un
punto medio de la altura y nunca
en el más bajo o en el más alto
5

12. PROCEDIMIENTO:
Según el descenso de la superficie superior del hormigón, denominado
“Revenimiento o asentamiento", se puede clasificar la consistencia del
hormigón de acuerdo con los valores indicados en la tabla

13. PROCEDIMIENTO:
CONSISTENCIA ASENTAMIENTO (PULGADAS)
SECA 0” - 2”
PLÁSTICA 3” - 4”
FLUIDA ≥ 5”
ENRIQUE RIVVA LÓPEZ

14. PROCEDIMIENTO:
TIPO DE CONSTRUCCIÓN ASENTAMIENTO (CM)
MÁXIMO MINIMO
CONCRETO REFORZADO EN
MUROS Y ZAPATAS
8 2
CONCRETO EN ZAPATAS SIMPLES,
CIMENTACIÓN DE MUROS
8 2
MUROS Y VIGAS DE CONCRETO
REFORZADO
10 2
COLUMNAS PARA EDIFICIOS 10 2
LOSAS Y PAVIMENTOS 8 2
CONCRETO MASIVO 5 2
ASENTAMIENTO RECOMENDADOS EN DIVERSAS OBRAS DE CONCRETO

15. Lectura de datos:
Anotar en pulgadas el revenimiento que obtuvo en la prueba
