1. ESCUELA INDUSTRIAL SUPERIOR
“PEDRO DOMINGO MURILLO”
CARRERA DE MECANICA
INDUSTRIAL

2. Se utilizan para transmitir o transformar movimientos.
Los principales sistemas de roscas trapeciales son dos.
Rosca ACME (29º, EEUU) y Rosca DIN (30º UE). (Tornillos de banco,
por ejemplo)
Sustituyen a la rosca cuadrada ofreciendo mayor resistencia y más fácil
fabricación.
ROSCAS TRAPECIALES

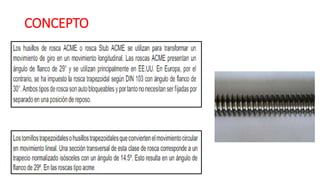

3. CONCEPTO

5. CONCEPTO
ROSCADO ACMÉ
Éste sistema de roscado trapezoidal, que tiene los flancos inclinados a
14°30', es el más empleado en los estados unidos en sustitución de los filetes
cuadrados. El tornillo queda siempre centrado por sus flancos inclinados y su
ajuste es muy sencillo, comparado con el de los tornillos de filete cuadrado;
además resulta posible corregir las holguras, y su construcción es más fácil a
la vez que su resistencia es mayor a la de los filetes cuadrados. El filete acmé
está engendrado por el enrollamiento en hélice, de un perfil cuya sección es
un trapecio isósceles en el que el ángulo que forman sus dos lados paralelos
es de 29°. Las bases del trapecio son paralelas al núcleo del tornillo, y la
mayor de ellas coincide con las generatrices del mismo.

6. DIFERENCIAS DE UNA ROSCA
CUADRADA Y TRAPECIAL

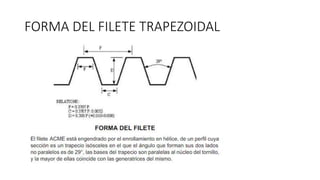

8. FORMA DEL FILETE TRAPEZOIDAL

9. ESPECIFICACIONES DE ROSCA
ACMÉ AMERICANO

10. SPECIFICATIONS DE UN ROSCA
ACME AMERICANA (29 GRADOS)
FORMULARIO
PARA TORNILLOS
d= 0,5 X P+ 0,25 mm
C= 0,3707 X P – 0.13 mm
f= 0.3707 x p
Para machos de rocas
d= 0,5 x P + 0,5
f y c = 0,3707 x P - 0.13 mm

11. ROSCA TRAPECIAL
METRICA (30 GRADOS)
FORMULAS
d= 0,5 X P +a
c = 0,5 X P + 2a-b
f = 0,634 X P -0.536 X d
T= 0,933 x P
C = 0,25 x P
A =
B =
0,25mm en pasos de 3 a 12mm
0,5mm en pasos de 14 a 26mm
0,5 mm en pasos de 3 a 4 mm
0.75mm en pasos de 5 a 12mm
1,5mm en pasos de 14 a 26 mm

12. FORMULARIO Y ESPECIFICACIONES DE UNA ROSCA
METRICA (EUROPEA).

13. Se desea contruir un tornillo y tuerca de rosca trapecial
Datos
De= 1”3/4”
6 hpp

16. ROSCA REDONDA
FORMULARIO
D= 0.5 X P
R= 0,25597 X P
R= 0.23851 X P
T= 0.933 X P
R1 = 0,22105 X P
