Este documento describe los diferentes tipos de roscas, sus características y clasificaciones. Las roscas se utilizan principalmente para unir o transmitir movimiento entre piezas y tienen elementos como la cabeza, el cuello y la rosca en espiral. Las roscas se clasifican según la forma de los filetes, la dirección de la espiral y su uso, e incluyen roscas triangulares, trapezoidales, redondas y de dientes de sierra. También se describen los sistemas de rosca métrica, whitworth, Sellers

1. TIPOS DE ROSCAS
Y SUS PARAMETROS

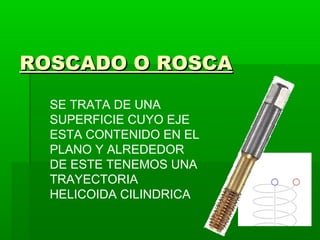

2. ROSCADO O ROSCA
SE TRATA DE UNA
SUPERFICIE CUYO EJE
ESTA CONTENIDO EN EL
PLANO Y ALREDEDOR
DE ESTE TENEMOS UNA
TRAYECTORIA
HELICOIDA CILINDRICA

3. Partes: La cabeza permite sujetar el
tornillo o imprimirle un movimiento giratorio
con la ayuda de útiles adecuados; el cuello
es la parte del cilindro que ha quedado sin
roscar y la rosca es la parte que tiene
tallado el surco.

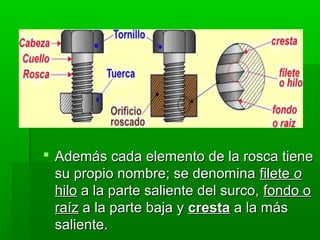

4.  Además cada elemento de la rosca tiene
su propio nombre; se denomina filete o
hilo a la parte saliente del surco, fondo o
raíz a la parte baja y cresta a la más
saliente.

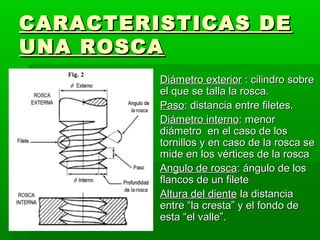

5. CARACTERISTICAS DE
UNA ROSCA
 Diámetro exterior : cilindro sobre
el que se talla la rosca.
 Paso: distancia entre filetes.
 Diámetro interno: menor
diámetro en el caso de los
tornillos y en caso de la rosca se
mide en los vértices de la rosca
 Angulo de rosca: ángulo de los
flancos de un filete
 Altura del diente la distancia
entre “la cresta” y el fondo de
esta “el valle”.

6. Clasificación de las
rocas
 Diferenciamos las roscas según la forma
de su filete, sentido de rosca y su
utilidad. Según como tengamos este
pueden ser :

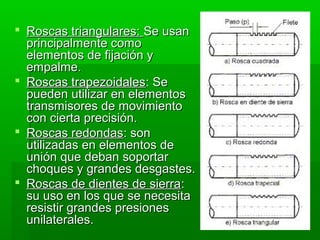

7.  Roscas triangulares: Se usan
principalmente como
elementos de fijación y
empalme.
 Roscas trapezoidales: Se
pueden utilizar en elementos
transmisores de movimiento
con cierta precisión.
 Roscas redondas: son
utilizadas en elementos de
unión que deban soportar
choques y grandes desgastes.
 Roscas de dientes de sierra:
su uso en los que se necesita
resistir grandes presiones
unilaterales.

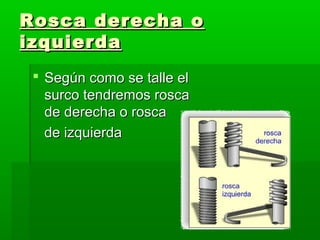

8. Rosca derecha o
izquierda
 Según como se talle el
surco tendremos rosca
de derecha o rosca
de izquierda

9. Rosca sencilla o
múltiple
 Podemos tallar a la
misma vez uno, dos o
mas surcos, dando
lugar a roscas sencilla,
doble, triple…..
 La mas empleada es
la rosca sencilla

10. Identificación
 5 características básicas: cabeza,
diámetro, longitud, perfil de rosca y paso
de rosca.
Cabeza

11. Diámetro y longitud Paso de rosca
Perfil de rosca

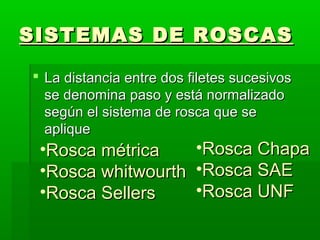

12. SISTEMAS DE ROSCAS
 La distancia entre dos filetes sucesivos
se denomina paso y está normalizado
según el sistema de rosca que se
aplique
•Rosca métrica •Rosca Chapa
•Rosca whitwourth •Rosca SAE
•Rosca Sellers •Rosca UNF

13. Rosca métrica
 Familia de pasos de rosca estandarizada, gran
resistencia a la tracción, debido al gran angulo
del hilo de rosca

14. Rosca whitwourth
 Rosca de perfil
triangular cuyas
medidas se dan en
pulgadas.

15. Rosca Sellers
 1/4 de pulgada de diámetro, 20 hilos
por pulgada con corte a 60º , paso
unificado grueso, tipo americana

16. Rosca Chapa
 Tornillo utilizado para la union de
chapas, suele ajustar a grapas
colocadas en las chapas

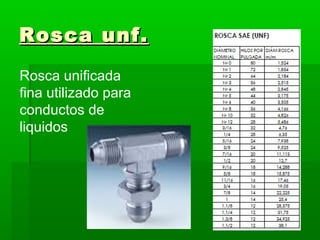

17. Rosca unf.
Rosca unificada
fina utilizado para
conductos de
liquidos
