1. ROUTERS CISCO
Enrutamiento
estático
Josu Orbe
Dpto. Electrónica y Comunicaciones
POLITEKNIKA IKASTEGIA TXORIERRI S.Coop
2015 Azaroa
Redes Telemáticas

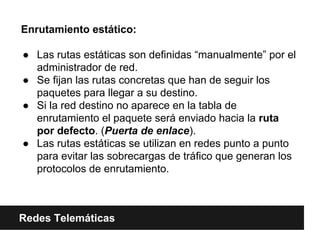

2. Enrutamiento estático:
● Las rutas estáticas son definidas “manualmente” por el
administrador de red.
● Se fijan las rutas concretas que han de seguir los
paquetes para llegar a su destino.
● Si la red destino no aparece en la tabla de
enrutamiento el paquete será enviado hacia la ruta
por defecto. (Puerta de enlace).
● Las rutas estáticas se utilizan en redes punto a punto
para evitar las sobrecargas de tráfico que generan los
protocolos de enrutamiento.
Redes Telemáticas

3. Configurar ruta estática:
Redes Telemáticas
Router> enable
Router# configure terminal
Router(config)# ip route [red destino] [máscara] [siguiente IP / interfaz]

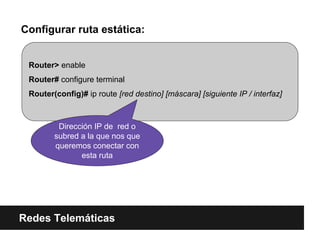

4. Configurar ruta estática:
Redes Telemáticas
Router> enable
Router# configure terminal
Router(config)# ip route [red destino] [máscara] [siguiente IP / interfaz]
Dirección IP de red o
subred a la que nos que
queremos conectar con
esta ruta

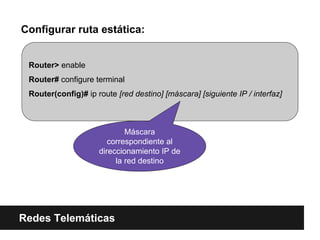

5. Configurar ruta estática:
Redes Telemáticas
Router> enable
Router# configure terminal
Router(config)# ip route [red destino] [máscara] [siguiente IP / interfaz]
Máscara
correspondiente al
direccionamiento IP de
la red destino

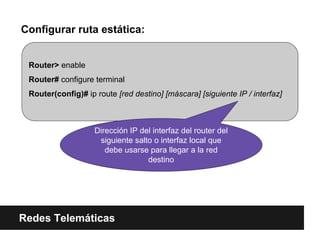

6. Configurar ruta estática:
Redes Telemáticas
Router> enable
Router# configure terminal
Router(config)# ip route [red destino] [máscara] [siguiente IP / interfaz]
Dirección IP del interfaz del router del
siguiente salto o interfaz local que
debe usarse para llegar a la red
destino

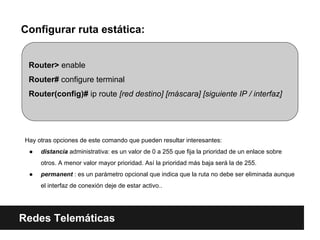

7. Configurar ruta estática:
Redes Telemáticas
Router> enable
Router# configure terminal
Router(config)# ip route [red destino] [máscara] [siguiente IP / interfaz]
Hay otras opciones de este comando que pueden resultar interesantes:
● distancia administrativa: es un valor de 0 a 255 que fija la prioridad de un enlace sobre
otros. A menor valor mayor prioridad. Así la prioridad más baja será la de 255.
● permanent : es un parámetro opcional que indica que la ruta no debe ser eliminada aunque
el interfaz de conexión deje de estar activo..

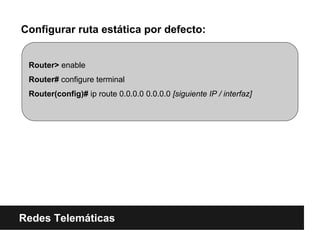

8. Configurar ruta estática por defecto:
Redes Telemáticas
Router> enable
Router# configure terminal
Router(config)# ip route 0.0.0.0 0.0.0.0 [siguiente IP / interfaz]

9. Ejemplo de rutas estáticas:
Redes Telemáticas

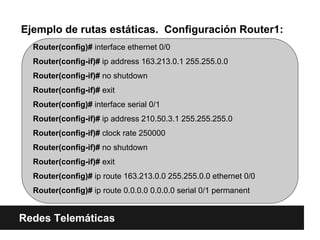

10. Ejemplo de rutas estáticas. Configuración Router1:
Redes Telemáticas
Router(config)# interface ethernet 0/0
Router(config-if)# ip address 163.213.0.1 255.255.0.0
Router(config-if)# no shutdown
Router(config-if)# exit
Router(config)# interface serial 0/1
Router(config-if)# ip address 210.50.3.1 255.255.255.0
Router(config-if)# clock rate 250000
Router(config-if)# no shutdown
Router(config-if)# exit
Router(config)# ip route 163.213.0.0 255.255.0.0 ethernet 0/0
Router(config)# ip route 0.0.0.0 0.0.0.0 serial 0/1 permanent

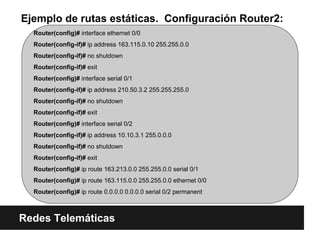

11. Ejemplo de rutas estáticas. Configuración Router2:
Redes Telemáticas
Router(config)# interface ethernet 0/0
Router(config-if)# ip address 163.115.0.10 255.255.0.0
Router(config-if)# no shutdown
Router(config-if)# exit
Router(config)# interface serial 0/1
Router(config-if)# ip address 210.50.3.2 255.255.255.0
Router(config-if)# no shutdown
Router(config-if)# exit
Router(config)# interface serial 0/2
Router(config-if)# ip address 10.10.3.1 255.0.0.0
Router(config-if)# no shutdown
Router(config-if)# exit
Router(config)# ip route 163.213.0.0 255.255.0.0 serial 0/1
Router(config)# ip route 163.115.0.0 255.255.0.0 ethernet 0/0
Router(config)# ip route 0.0.0.0 0.0.0.0 serial 0/2 permanent

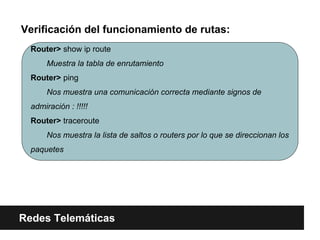

12. Verificación del funcionamiento de rutas:
Redes Telemáticas
Router> show ip route
Muestra la tabla de enrutamiento
Router> ping
Nos muestra una comunicación correcta mediante signos de
admiración : !!!!!
Router> traceroute
Nos muestra la lista de saltos o routers por lo que se direccionan los
paquetes
