1. ROUTERS CISCO
Enrutamiento
dinámico. RIP.
Josu Orbe
Dpto. Electrónica y Comunicaciones
POLITEKNIKA IKASTEGIA TXORIERRI S.Coop
2015 Azaroa
Redes Telemáticas

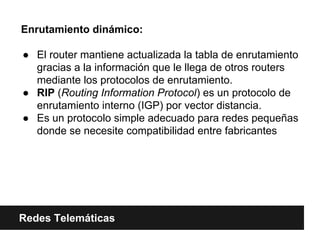

2. Enrutamiento dinámico:
● El router mantiene actualizada la tabla de enrutamiento
gracias a la información que le llega de otros routers
mediante los protocolos de enrutamiento.
● RIP (Routing Information Protocol) es un protocolo de
enrutamiento interno (IGP) por vector distancia.
● Es un protocolo simple adecuado para redes pequeñas
donde se necesite compatibilidad entre fabricantes
Redes Telemáticas

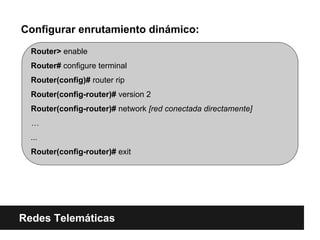

3. Router> enable
Router# configure terminal
Router(config)# router rip
Router(config-router)# version 2
Router(config-router)# network [red conectada directamente]
…
...
Router(config-router)# exit
Configurar enrutamiento dinámico:
Redes Telemáticas

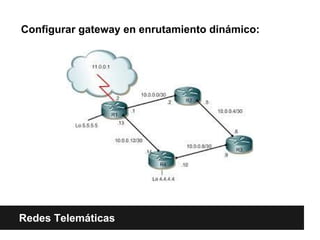

4. Configurar gateway en enrutamiento dinámico:
Redes Telemáticas

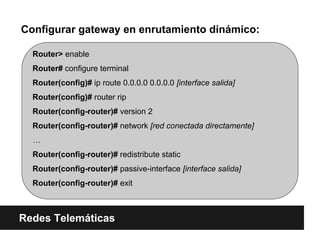

5. Router> enable
Router# configure terminal
Router(config)# ip route 0.0.0.0 0.0.0.0 [interface salida]
Router(config)# router rip
Router(config-router)# version 2
Router(config-router)# network [red conectada directamente]
…
Router(config-router)# redistribute static
Router(config-router)# passive-interface [interface salida]
Router(config-router)# exit
Configurar gateway en enrutamiento dinámico:
Redes Telemáticas

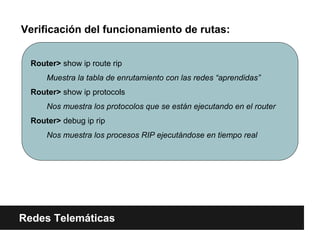

6. Verificación del funcionamiento de rutas:
Redes Telemáticas
Router> show ip route rip
Muestra la tabla de enrutamiento con las redes “aprendidas”
Router> show ip protocols
Nos muestra los protocolos que se están ejecutando en el router
Router> debug ip rip
Nos muestra los procesos RIP ejecutándose en tiempo real
