Este documento compara los estándares RS-232 y RS-485. RS-232 se diseñó originalmente para comunicar equipos terminales a través de módems utilizando 25 pines, mientras que RS-485 utiliza una conexión balanceada de hasta 2 cables que permite conectar hasta 64 dispositivos a mayores distancias y velocidades. RS-485 es menos susceptible al ruido que RS-232 debido a los menores voltajes y circuitos balanceados. El documento también describe las características y señales de cada estándar y cómo los conversores permiten

1. RS-232 / RS-485RS-232 / RS-485
 Introducción RS-232.
 Características RS-232.
 Estructura de un carácter.
 Señales más usadas RS-232.
 Introducción RS-485.
 Características RS-485.
 Comparación RS-232 / RS-485.
 Conversores.

2. INTRODUCCIÓN: RS-232INTRODUCCIÓN: RS-232
 Este estándard fue diseñado en los 60s para
comunicar un equipo terminal de datos o DTE
(Data Terminal Equipment, el PC en este caso) y
un equipo de comunicación de datos o DCE (Data
Communication Equipment, habitualmente un
módem).
 El RS-232C es un estándar que constituye la
tercera revisión de la antigua norma RS-232,
propuesta por la EIA (Asociación de Industrias
Electrónicas), realizándose posteriormente un
versión internacional por el CCITT, conocida
como V.24.

3. CARACTERÍSTICASCARACTERÍSTICAS
 25 pines de señal.
 Conector de DTE debe ser macho y el conector de
DCE hembra.
 Los voltajes para un nivel lógico alto están entre -3V
y -15V, y un nivel bajo +3V y +15V.
 Los voltajes más usados son +12V/-12V, +9V/–9V
 Dependiendo de la velocidad de transmisión
empleada, es posible tener cables de hasta 15 metros.
 Velocidad: 300, 600, 1200, 2400, 4800 y 9600 bps

4. CARACTERÍSTICASCARACTERÍSTICAS
Estructura de un carácterEstructura de un carácter
Modo asíncrono:
– Bit Start (primera transición de “1” a “0”)
– 1, 1.5, 2 bits Stop.
– Paridad Par, Impar o sin paridad.

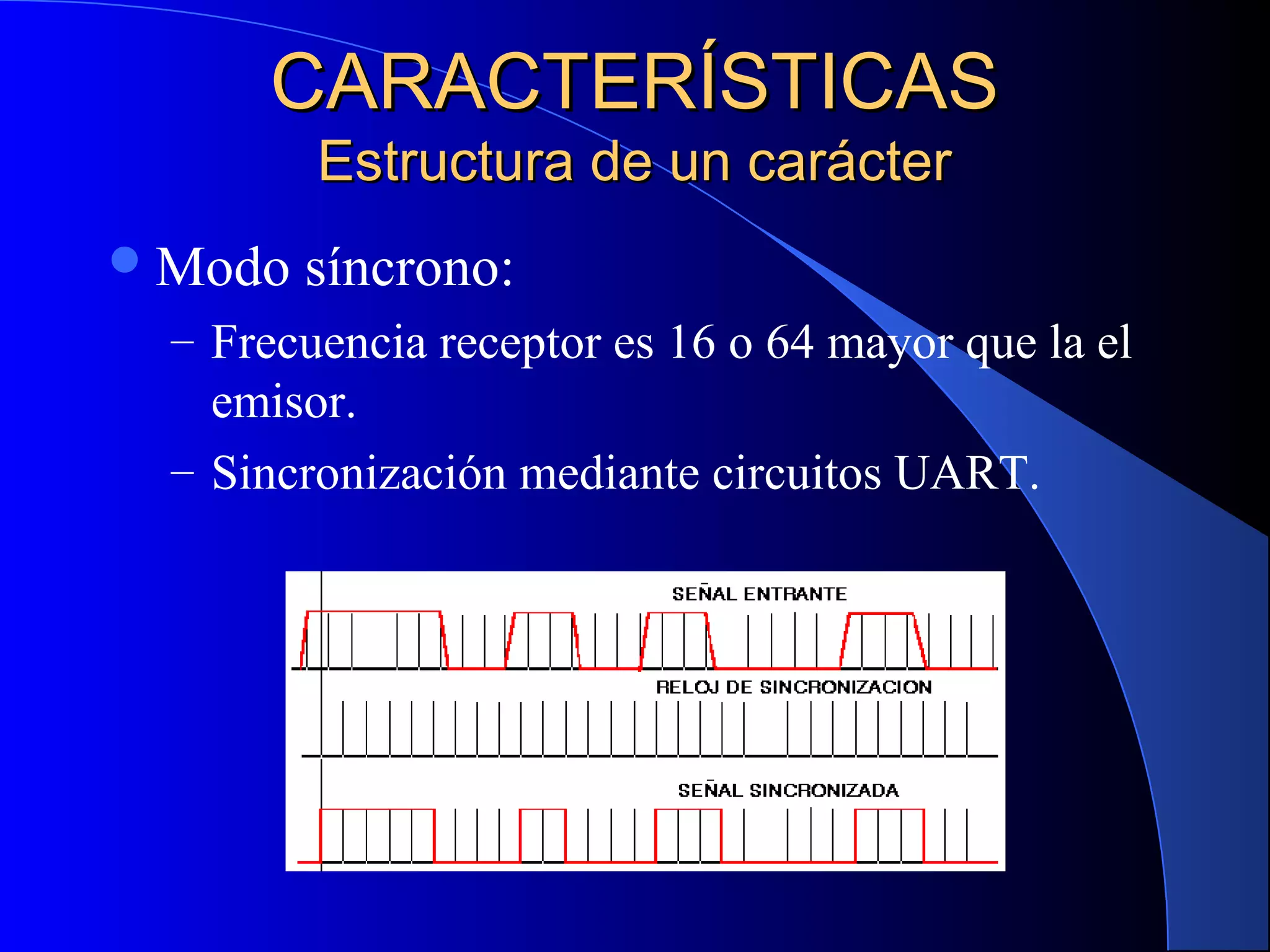

5. Modo síncrono:
– Frecuencia receptor es 16 o 64 mayor que la el
emisor.
– Sincronización mediante circuitos UART.
CARACTERÍSTICASCARACTERÍSTICAS
Estructura de un carácterEstructura de un carácter

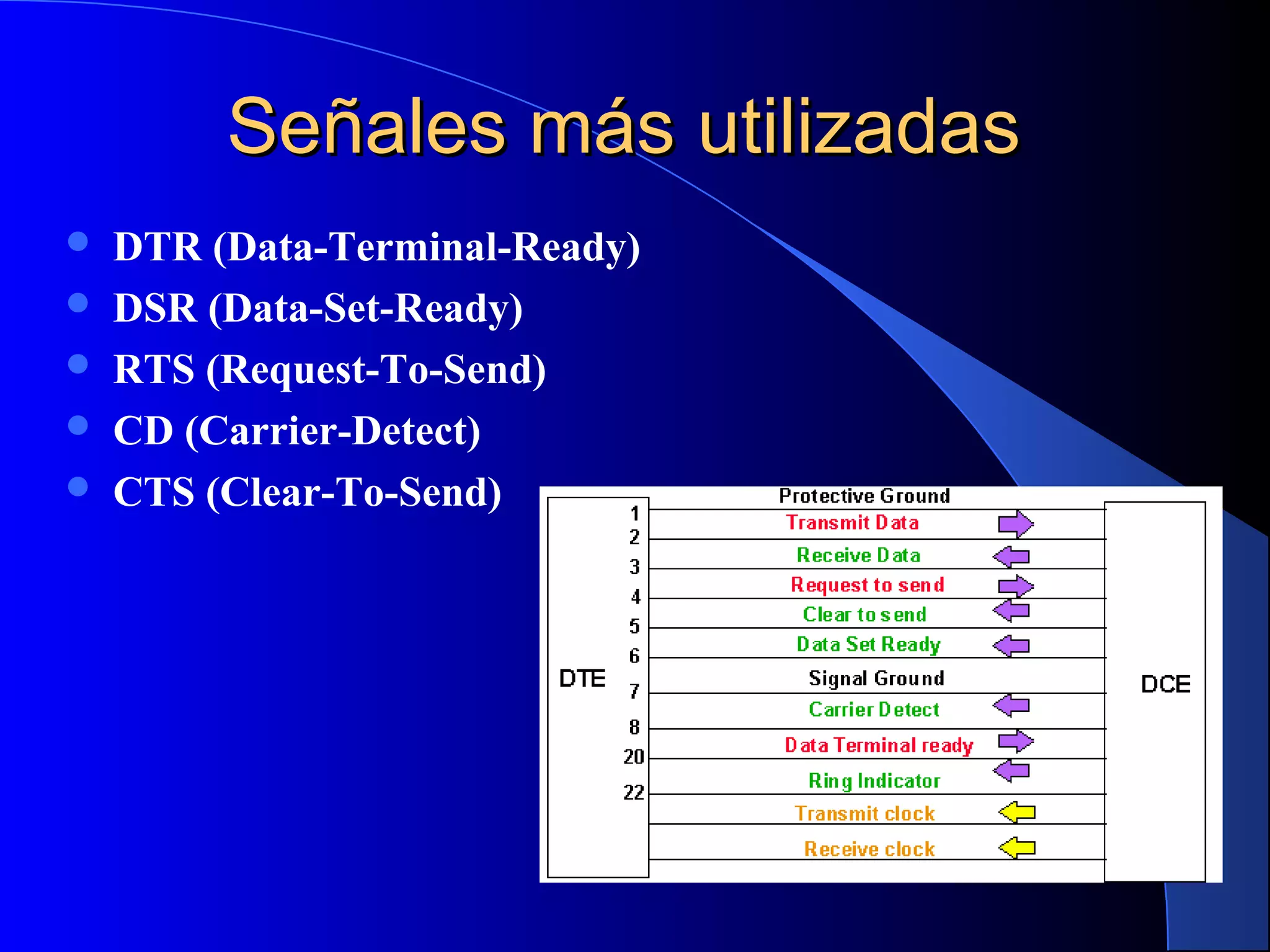

6. SSeñales más utilizadaseñales más utilizadas
 DTR (Data-Terminal-Ready)
 DSR (Data-Set-Ready)
 RTS (Request-To-Send)
 CD (Carrier-Detect)
 CTS (Clear-To-Send)

7. DB-25 y DB-9DB-25 y DB-9
Las señales TXD, DTR y RTS son
de salida, mientras que RXD, DSR,
CTS y DCD son de entrada. La masa
de referencia para todas las señales
es SG (Tierra de Señal). Finalmente,
existen otras señales como RI
(Indicador de Llamada).

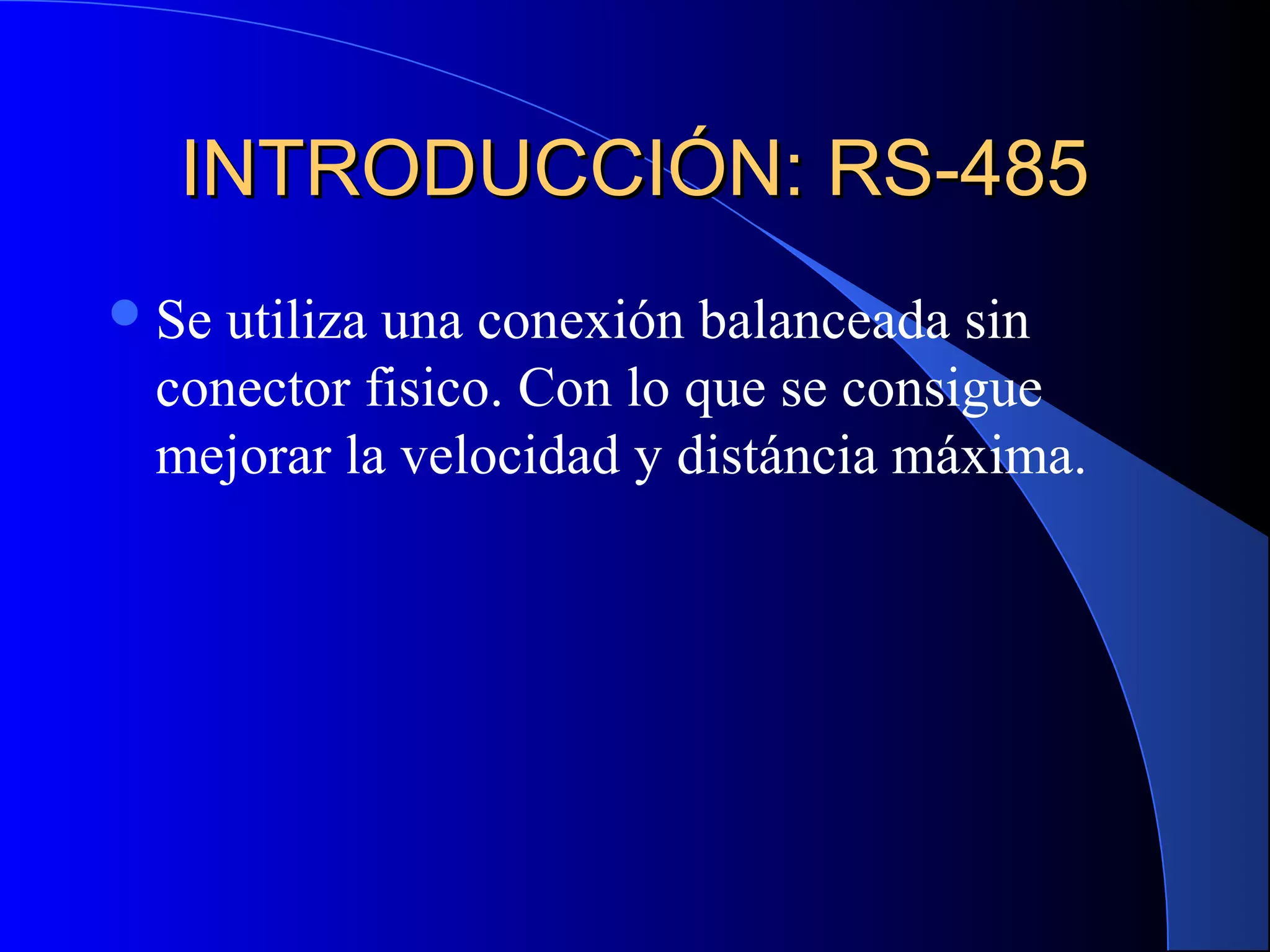

8. INTRODUCCIÓN: RS-485INTRODUCCIÓN: RS-485
Se utiliza una conexión balanceada sin
conector fisico. Con lo que se consigue
mejorar la velocidad y distáncia máxima.

9. CARACTERISTICASCARACTERISTICAS
Velocidad máxima de 100Kbps hasta
1200m y de 10Mbps hasta 12m.
Señales de cómo máximo 6V y de cómo
mínimo 200mV.
Amplificadores de triple estado, permiten
interconectar hasta 64 dispositivos.

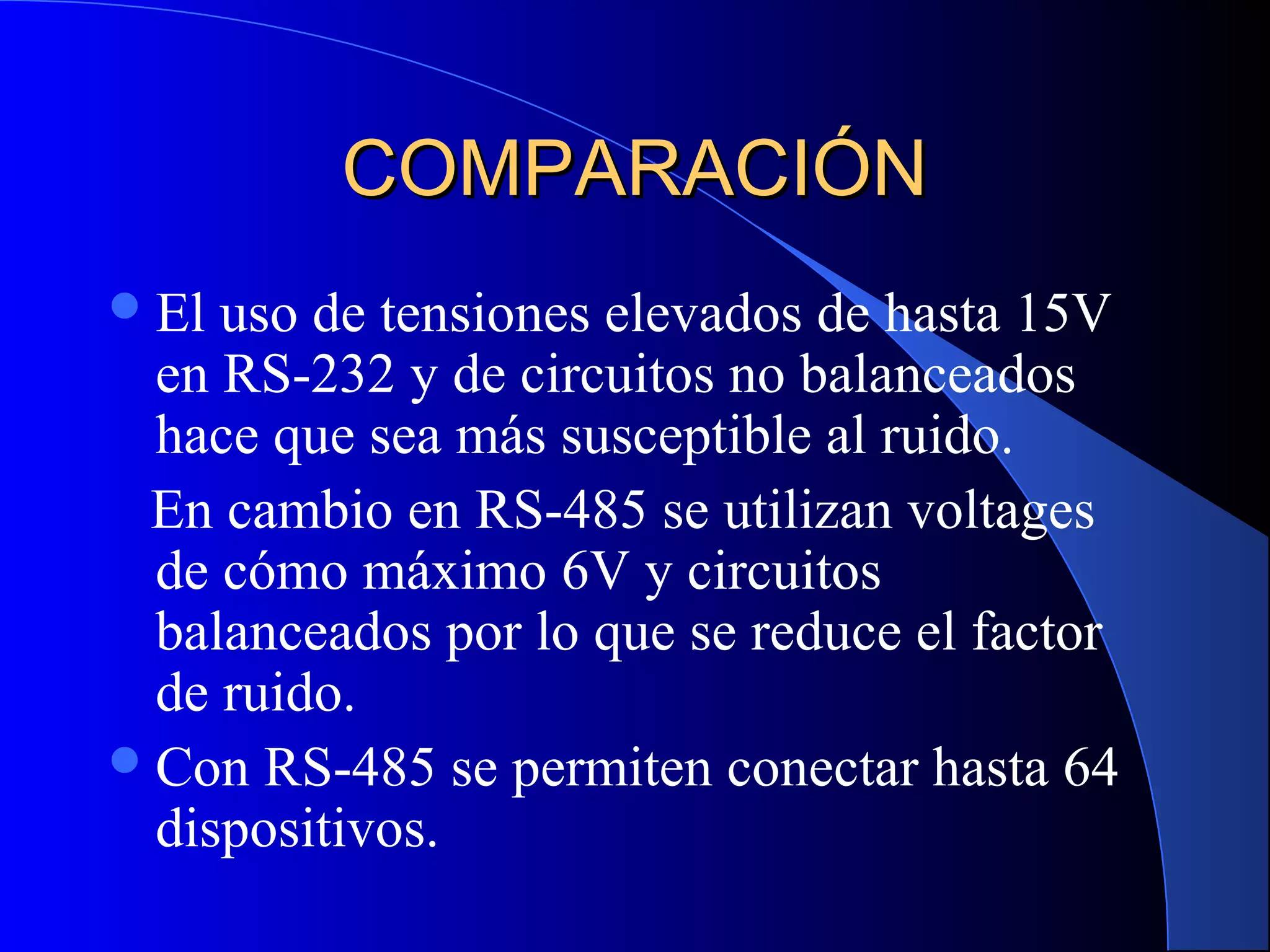

10. COMPARACIÓNCOMPARACIÓN
El uso de tensiones elevados de hasta 15V
en RS-232 y de circuitos no balanceados
hace que sea más susceptible al ruido.
En cambio en RS-485 se utilizan voltages
de cómo máximo 6V y circuitos
balanceados por lo que se reduce el factor
de ruido.
Con RS-485 se permiten conectar hasta 64
dispositivos.

11. Conversores RS232 / RS485Conversores RS232 / RS485
Permite pasar de una
comunicación RS-232 a una
RS-485 y viceversa
El dispositivo al que se conecta
el conversor debe realizar el
control del RTS
 Los puertos RS-232 y RS-485
están optoacoplados
Es un dispositivo transparente
al sistema
