RS-232 fue diseñado para facilitar la comunicación entre dispositivos de computadora llamados DTE y dispositivos de comunicación llamados DCE a través de conectores DB25. Define los parámetros de comunicación serial como velocidades de transferencia de datos, niveles de voltaje, tipo de cable y distancias entre equipos. Incluye líneas de transmisión, recepción y control de flujo opcionales dependiendo del dispositivo.

1. RS 232

2. HISTORIARS-232 existe básicamente para que proveedores puedan ofrecer equipo que se pueda comunicar entre si. RS-232 fue diseñada básicamente para facultar a dispositivos de computo llamados DTE (Data Terminal Equipment - equipo terminal de datos) para comunicarse con dispositivos de comunicación llamados DCE (Data Circuit-terminating Equipment - Equipo de terminación de circuito de datos). Por lo tanto existe una interfaz RS-232 tipo DTE y otra interfaz RS-232 tipo DCE. La interfaz RS-232 usa conectores DB25; Los DB25 macho van a la DTE, los DB25 hembra van a la DCE. Las interfaces tipo DTE se encuentran con mayor frecuencia en las PC y las impresoras. Los dispositivos con interfaces tipo DCE incluyen módems, digitalizadores y mouse. Recuerde que RS-232 se definió para la comunicación de interfaces tipo DTE únicamente con interfaces tipo DCE.

3. PROTOCOLOSEl protocolo RS-232 es una norma o estándar mundial que rige los parámetros de uno de los modos de comunicación serial. Por medio de este protocolo se estandarizan las velocidades de transferencia de datos, la forma de control que utiliza dicha transferencia, los niveles de voltajes utilizados, el tipo de cable permitido, las distancias entre equipos, los conectores, etc.Además de las líneas de transmisión (Tx) y recepción (Rx), las comunicaciones seriales poseen otras líneas de control de flujo (Hands-hake), donde su uso es opcional dependiendo del dispositivo a conectar.

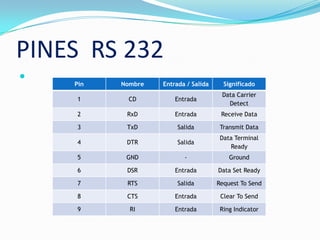

4. PINES RS 232 PinNombreEntrada / SalidaSignificado
