El documento describe las reglas para transformar una gramática BNF a un grafo sintáctico. La Regla 1 representa producciones alternativas como nodos conectados. La Regla 2 representa términos alternativos de la misma forma. Las Reglas 3 y 4 representan elementos opcionales y repetibles como un solo nodo. La Regla 5 coloca símbolos no terminales en rectángulos y la Regla 6 coloca símbolos terminales en círculos u óvalos. El ejemplo aplica estas reglas a una gramática BNF para expresiones aritméticas.

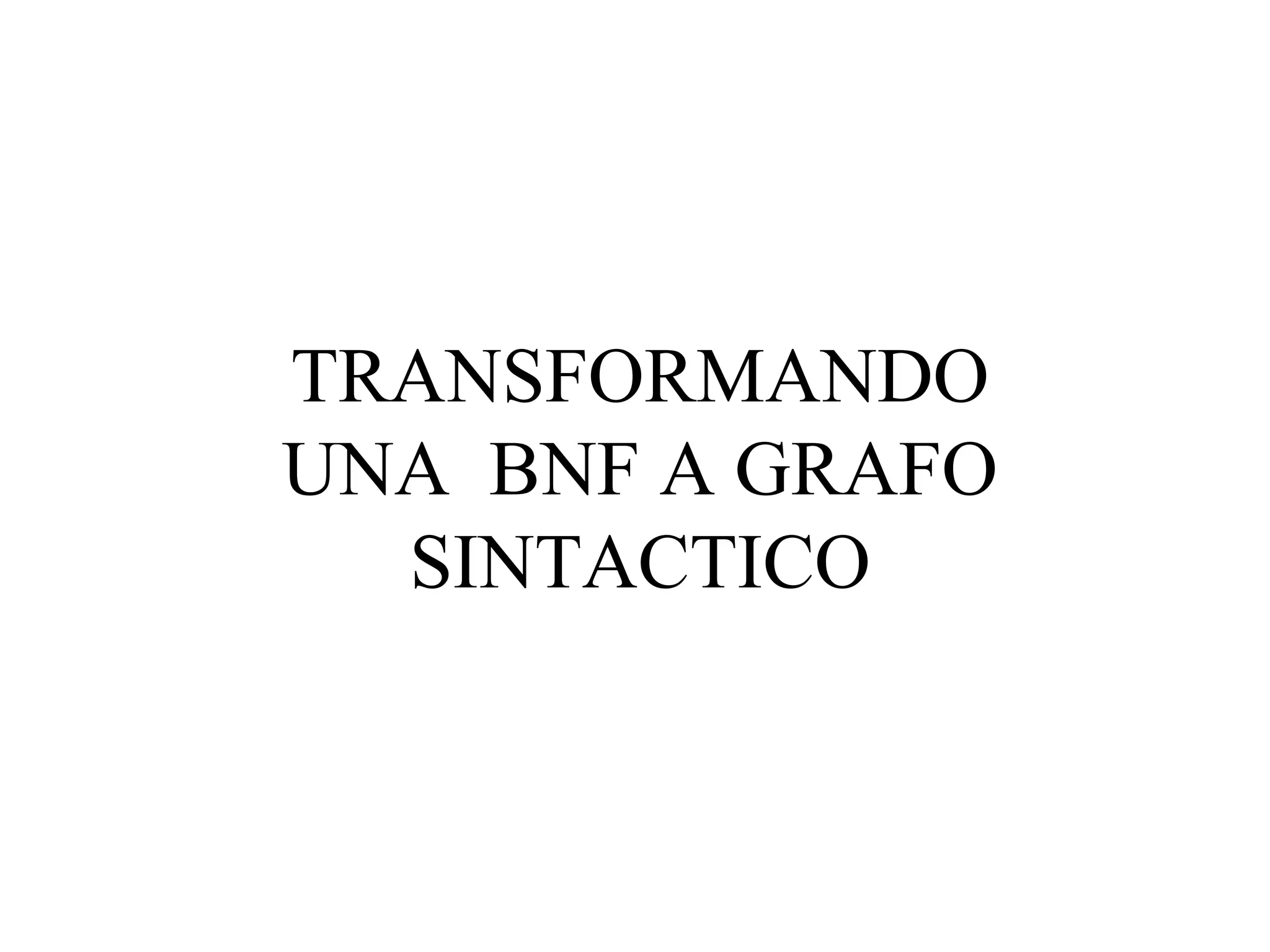

1. TRANSFORMANDO
UNA BNF A GRAFO
SINTACTICO

2. Transformación de una BNF a un grafo
sintáctico.
REGLA 1: Las producciones de la forma
N  α1
| α2
| …
| αn
Se representan con el siguiente grafo
α1
α2
α3

3. Transformación de una BNF a un grafo
sintáctico.
REGLA 2: Los términos de la forma
α  a1
| a2
| …
| an
Se representan con el siguiente grafo
a1
a2
an

4. Transformación de una BNF a un grafo
sintáctico.
REGLA 3: Si un elemento tiene uno o cero ocurrencias,
o sea [α ]
Se representa con el siguiente grafo
α

5. Transformación de una BNF a un grafo
sintáctico.
REGLA 4: Si un elemento se repite arbitrariamente ( 0
veces inclusive) , o sea {α}
Se representa con el siguiente grafo
α

6. Transformación de una BNF a un grafo
sintáctico.
REGLA 5: Los símbolos no terminales N se
representaran dentro de un rectángulo.
N
REGLA 6: Los símbolos terminales t se representaran
dentro de un circulo o un ovalo.
t t

7. Ejemplo
Sea G = ( T , N , P , S ) que acepta
expresiones aritméticas como:
X + Y – X * Y
T = { X , Y , + , - , * , / , ( , ) }
N = { EXPR , TERM , FACTOR }
P = { EXPR  TERM
| EXPR + TERM
| EXPR – TERM
TERM  FACTOR
| TERM * FACTOR
| TERM / FACTOR
FACTOR  X | Y | ( EXPR )
S = {EXPR}
TERM
EXPR
EXPR
TERM
TERM
+
-
EXPR
FACTOR
TERM
TERM
FACTOR*
/
TERM
FACTOR
EXPR( )
X
Y
FACTOR
Diagrama de Conway

8. Ejemplo
<entero>  <digito> | <entero> <digito>
<identificador>  <letra> | <identificador> <digito> | <identificador> <letra>
<param_prog>  ( <lista_id> )
<lista_id>  <identificador> | <lista_id> , <identificador>
DIGITO
ENTERO
LETRA
LETRA
DIGITO
IDENTIFICADOR
LISTA_ID( )
PARAM_PROG
IDENTIFICADOR
,
LISTA_ID
