TEST REPORT Analizador de Señal para la Combinación de DVB-S y DVB-T
该独家报道由技术专家所作

SatCatcher
Digipro ST
Combo

• 1GB memoria para hasta 300,000 entradas
de satélite y de transpondedores
• Compatible con DVB-S, DVB-T, FM
analógica y DAB
• Análisis preciso de órdenes de DiSEqC
• Un conector de A/V y yn monitor externo
convierten el analizador de señal en un
receptor

62 TELE-satellite — Global Digital TV Magazine — 06-07/201 — www.TELE-satellite.com
1

www.TELE-satellite.com — 06-07/201 —
1 TELE-satellite — Global Digital TV Magazine 63

TEST REPORT Analizador de Señal para la Combinación de DVB-S y DVB-T

El analizador
con una
Memoria
Enorme
La disponibilidad de anali-
zadores de señal económicos
ha crecido significativamen-
te durante los últimos años.
Hay una característica que
es especialmente crítica a
los usuarios pero hasta aho-
ra realmente no se ha mi-
rado estrechamente por los
fabricantes: y es un banco
de datos moderno y exten-
so de datos de satélite y de
transpondedores. Y simple-
mente debido a la lista casi
interminable de TV, radio y
servicios de Internet dispo-
nibles vía el satélite, antena
o cable, el deseo de tener
toda esta información está
completamente entendible.
Claramente ya no es bas-
tante para un instalador
de antenas europeo el sólo
enfocar a aquellos canales
demasiado familiares de los
satélites ASTRA a 19.2° este
o del HOTBIRD 13° este. Lo
mismo puede decirse para
un instalador en Thailandia;
él no tendría ninguna opor-
tunidad para sobrevivir si se
limita su especialización a
sólo el satélite THAICOM a
78.5° este.

El analizador de señal que
nosotros estamos introdu-
ciendo aquí, el SatCatcher
Digipro ST Combo, no sólo
se apunta a los ambiciosos
usuarios finales privados,

06-07/201
1
SatCatcher Digipro ST Combo
Analizador de Señal Combo con una
Gran Memoria para Canales de Satélite
y Terrestres

1

¡El primer analizador de señal
con 1GB de memoria para hasta
300,000 entradas de satélite y
datos de transpondedores!
sino que también y sobre uniformemente distribuido de aluminio fornido para un da de alimentación pueden
todo a los profesionales. Y para que esté inestable en transporte fácil. También encontrarse en el fondo del
si se quiere tener cualquier su mano. Su visualizador de serviría protegerlo si se da el analizador.
oportunidad de superviven- 3.5 pulgadas con su resolu- caso de caída.
cia en el mercado de hoy ción de 128x64 es muy fá- Este producto más nuevo
en día, se tiene que ser rá- cil de leer y es lo bastante No le puede ayudar pero de SatCatcher estaba fa-
pida y precisa la capacidad grande para desplegar toda puede notar que el visor en bricado con la calidad en la
de reaccionar a los deseos la información necesaria óp- color de LCD de 3.5-pulga- mente y para ser honrado y
de sus clientes. Incluido en timamente. das de fácil lectura en el ta- nosotros no esperamos me-
esto está la necesidad de blero delantero. Pueden en- nos de esta compañía. Inclu-
poder alinear tan eficazmen- La batería recargable contrarse cuatro botones de so la batería recargable que
te como sea posible a cada de VARTA integrada de función debajo del visualiza- en las versiones anteriores
posible satélite que se pueda 4000mAh le proporciona has- dor; el etiquetado para estos se instaló permanentemente
recibir en el sitio de la insta- ta cuatro horas de energía al botones se despliega cerca en la unidad y no podía ser
lación. Para que el instalador Digipro ST Combo. Un ciclo del fondo de la pantalla. Sim- cambiada por el usuario final,
pueda hacer esto él necesita completo de carga toma un plemente a la derecha dis- está ahora dentro de su pro-
estar equipado con algunas poco de tiempo. El fabricante pone de cuatro botones más pio compartimiento de bate-
herramientas básicas y éste agregó un surtido de acceso- en forma de una cruz que se ría y puede ser reemplazada
es el punto crucial: ¿Qué uso rios que incluyen un adapta- usan para trabajar a través por el usuario final. Todas las
es el mejor y el más caro que dor de alimentación de 9.6V de los menús. unidades enviadas después
un analizador de señal para así como cargador de auto- de 1 el 2011 de abril incluyen
un instalador si un cliente móvil para que el instalador Debajo esto hay un peque- esta característica.
quiere que él agregue otro pueda recargar el analizador ño teclado numérico com-
satélite a su sistema de re- mientras se dirige al próximo puesto de 12 botones así SatCatcher han hecho la
cepción pero el analizador cliente. Se proporciona tam- como un cinco botones de unidad aun más versátil para
de señal no tiene los datos bién una cubierta resistente función adicionales a su de- esos instaladores ocupados
de transpondedores actuales a la humedad para ayudar a recha. Todos los botones se que no sólo está enfoca-
guardados en su memoria lo protejer el analizador de la etiquetan desde su fabrica- dos en las instalaciones de
que impide al instalador en- suciedad y de los elementos. ción de una forma muy le- TV sino que también en las
cuadrar la antena? La cubierta de transporte in- gible que hace muy fácil de instalaciones de vigilancia o
cluida le permite trabajar con operar el Digipro ST Com- también llamadas de segu-
La compañía británica Sa- las dos manos libres. bo. En la parte superior del ridad de video: este equipo
tCatcher nos ha demostrado analizador el fabricante puso nuevo de SatCatcher no sólo
más de una vez en el pasado Una protector de sol que un sintonizador con la com- captura DVB-S y DVB-T sino
que sus productos están ac- es practicable le hace más binación de entradas para que también viene con una
tualizados tecnológicamente fácil el leer el visor LCD a el satélite y para la recep- entrada de videa para usar
y llenos de ideas innovado- pleno sol luminoso. El Di- ción terrestre así como una con las cámaras normales.
ras. Con el Digipro ST Combo gipro ST Combo viene con conexión de un sintonizador SatCatcher ha agregado una
esto no ha cambiado. un cable de USB para la co- adicional de prueba. Los co- salida de 12V activa incluso
nexión a un PC y un cable nectores de entrada / salida en el puerto IF, para que los
Cuando se comparó con de A/V para la conexión de para las señales de audio / instaladores también pueden
modelos anteriores, no mu- entrada/salida de video para video también puede encon- impulsar una cámara mien-
cho ha cambiado por fue- redondearlo. El manual del trarse allí. El SatCatcher Di- tras se hace la instalación.
ra. Con sus 240 x 105 x 75 usuario no está en la forma gipro que nos enviaron a no- Con este fin, las unidades
mm y pesando simplemente impresa; en cambio está en sotros para la prueba es para más nuevas enviadas inclu-
1.4kg incluso con la batería formato PDF y puede encon- el satélite y señales terres- yen ahora también unos ca-
y la tapa de la protección, el trarse en el CD incluido. El tres (ST). Hay también una bles ‘ F a jack de alimenta-
Digipro ST Combo se asien- Digipro ST Combo junto con versión SC disponible para el ción ‘ (Nuestra muestra de la
ta bastante cómodamente todos sus accesorios pue- satélite y señales de cable. prueba no se equipó todavía
en su mano. Su peso está de condensarse en una caja El conector USB y la entra- con esta característica).

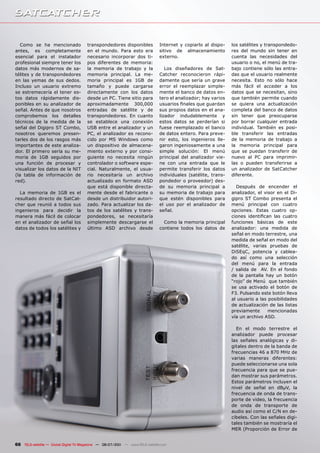

Como se ha mencionado transpondedores disponibles Internet y copiarlo al dispo- los satélites y transpondedo-
antes, es completamente en el mundo. Para esto era sitivo de almacenamiento res del mundo sin tener en
esencial para el instalador necesario incorporar dos ti- externo. cuenta las necesidades del
profesional siempre tener los pos diferentes de memoria: usuario o no, el menú de tra-
datos más modernos de sa- la memoria de trabajo y la Los diseñadores de Sat- bajo contiene sólo las entra-
télites y de transpondedores memoria principal. La me- Catcher reconocieron rápi- das que el usuario realmente
en las yemas de sus dedos. moria principal es 1GB de damente que sería un grave necesita. Esto no sólo hace
Incluso un usuario extremo tamaño y puede cargarse error el reemplazar simple- más fácil el acceder a los
se estremecería el tener es- directamente con los datos mente el banco de datos en- datos que se necesitan, sino
tos datos rápidamente dis- desde un PC. Tiene sitio para tero el analizador; hay varios que también permite cuando
ponibles en su analizador de aproximadamente 300,000 usuarios finales que guardan se quiera una actualización
señal. Antes de que nosotros entradas de satélite y de sus propios datos en el ana- completa del banco de datos
comprobemos los detalles transpondedores. En cuanto lizador indudablemente y sin tener que preocuparse
técnicos de la medida de la se establece una conexión estos datos se perderían si por borrar cualquier entrada
señal del Digipro ST Combo, USB entre el analizador y un fuese reemplazado el banco individual. También es posi-
nosotros queremos presen- PC, el analizador es recono- de datos entero. Para preve- ble transferir las entradas
tarles dos de los rasgos más cido por MS Windows como nir esto, los ingenieros lle- de la memoria de trabajo a
importantes de este analiza- un dispositivo de almacena- garon ingeniosamente a una la memoria principal para
dor. El primero sería su me- miento externo y por consi- simple solución: El menú que se puedan transferir de
moria de 1GB seguidos por guiente no necesita ningún principal del analizador vie- nuevo al PC para imprimir-
una función de procesar y controlador o software espe- ne con una entrada que le las o pueden transferirse a
visualizar los datos de la NIT cial. Naturalmente, el usua- permite transferir los datos un analizador de SatCatcher
(la tabla de información de rio necesitaría un archivo individuales (satélite, trans- diferente.
red). actualizado en formato ASD pondedor o proveedor) des-
que está disponible directa- de su memoria principal a Después de encender el
La memoria de 1GB es el mente desde el fabricante o su memoria de trabajo para analizador, el visor en el Di-
resultado directo de SatCat- desde un distribuidor autori- que estén disponibles para gipro ST Combo presenta el
cher que reunió a todos sus zado. Para actualizar los da- el uso por el analizador de menú principal con cuatro
ingenieros para decidir la tos de los satélites y trans- señal. opciones. Estas cuatro op-
manera más fácil de colocar pondedores, se necesitaría ciones identifican las cuatro
en el analizador de señal los simplemente descargarse el Como la memoria principal funciones básicas de este
datos de todos los satélites y último ASD archivo desde contiene todos los datos de analizador: una medida de
señal en modo terrestre, una
medida de señal en modo del
satélite, varias pruebas de
DiSEqC, potencia y cablea-
do así como una selección
del menú para la entrada
/ salida de AV. En el fondo
de la pantalla hay un botón
“rojo” de Menú que también
se usa activado el botón de
F3. Pulsando este botón lleva
al usuario a las posibilidades
de actualización de las listas
previamente mencionadas
vía un archivo ASD.

En el modo terrestre el
analizador puede procesar
las señales analógicas y di-
gitales dentro de la banda de
frecuencias 46 a 870 MHz de
varias maneras diferentes:
puede seleccionarse una sola
frecuencia para que se pue-
dan mostrar sus parámetros.
Estos parámetros incluyen el
nivel de señal en dBµV, la
frecuencia de onda de trans-
porte de video, la frecuencia
de onda de transporte de
audio así como el C/N en de-
cibeles. Con las señales digi-
tales también se mostraría el
MER (Proporción de Error de

1

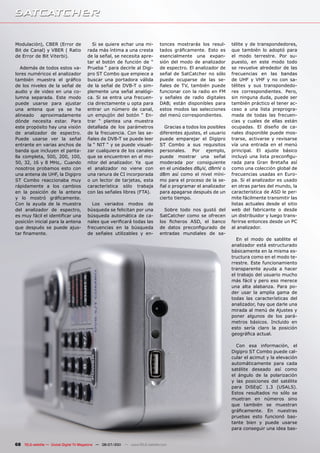

Modulación), CBER (Error de Si se quiere echar una mi- tonces mostrarás los resul- télite y de transpondedores,
Bit de Canal) y VBER ( Ratio rada más íntima a una cresta tados gráficamente. Esto es que también lo adoptó para
de Error de Bit Viterbi). de la señal, se necesita apre- esencialmente una expan- el modo terrestre. Por su-
tar el botón de función de “ sión del modo de analizador puesto, en este modo todo
Además de todos estos va- Prueba “ para decirle al Digi- de espectro. El analizador de se revuelve alrededor de las
lores numéricos el analizador pro ST Combo que empiece a señal de SatCatcher no sólo frecuencias en las bandas
también muestra el gráfico buscar una portadora válida puede ocuparse de las se- de UHF y VHF y no con sa-
de los niveles de la señal de de la señal de DVB-T o sim- ñales de TV, también puede télites y sus transpondedo-
audio y de video en una co- plemente una señal analógi- funcionar con la radio en FM res correspondientes. Pero,
lumna separada. Este modo ca. Si se entra una frecuen- y señales de radio digitales sin ninguna duda, puede ser
puede usarse para ajustar cia directamente u opta para DAB; están disponibles para también práctico el tener ac-
una antena que ya se ha entrar un número de canal, estos modos las selecciones ceso a una lista preprogra-
alineado aproximadamente un empujón del botón “ En- del menú correspondientes. mada de todas las frecuen-
dónde necesita estar. Para trar “ plantea una muestra cias y cuales de ellas están
este propósito hay una visión detallada de los parámetros Gracias a todos los posibles ocupadas. El diseño de ca-
de analizador de espectro. de la frecuencia. Con las se- diferentes ajustes, el usuario nales disponible puede mos-
Puede usarse ver la señal ñales de DVB-T se puede leer puede emparejar el Digipro trarse, activarse y revisarse
entrante en varias anchos de la “ NIT “ y se puede visuali- ST Combo a sus requisitos vía una entrada en el menú
banda que incluyen el panta- zar cualquiera de los canales personales. Por ejemplo, principal. El ajuste básico
lla completa, 500, 200, 100, que se encuentren en el mo- puede mostrar una señal incluyó una lista preconfigu-
50, 32, 16 y 8 MHz,. Cuando nitor del analizador. Ya que moderada por consiguiente rada para Gran Bretaña así
nosotros probamos esto con el analizador no viene con en el unidades dBµV, dBmV o como una colección global de
una antena de UHF, la Digipro una ranura de CI incorporada dBm así como el nivel míni- frecuencias usadas en Euro-
ST Combo reaccionaba muy o un lector de tarjetas, esta mo para el proceso de la sepa. Si el analizador es usado
rápidamente a los cambios característica sólo trabaja ñal o programar el analizador en otras partes del mundo, la
en la posición de la antena con las señales libres (FTA). para apagarse después de un característica de ASD le per-
y lo mostró gráficamente. cierto tiempo. mite fácilmente transmitir las
Con la ayuda de la muestra Los variados modos de listas actuales desde el sitio
del analizador de espectro, búsqueda se felicitan por una Sobre todo nos gustó del web del fabricante o desde
es muy fácil el identificar una búsqueda automática de ca- SatCatcher como se ofrecen un distribuidor y luego trans-
posición inicial para la antena nales que verificará todas las los ficheros ASD, el banco ferirse entonces desde un PC
que después se puede ajus- frecuencias en la búsqueda de datos preconfigurado de al analizador.
tar finamente. de señales utilizables y en- entradas mundiales de sa-
En el modo de satélite el
analizador está estructurado
básicamente en la misma es-
tructura como en el modo te-
rrestre. Este funcionamiento
transparente ayuda a hacer
el trabajo del usuario mucho
más fácil y pero eso merece
una alta alabanza. Para po-
der usar la amplia gama de
todas las características del
analizador, hay que darle una
mirada al menú de Ajustes y
poner algunos de los pará-
metros básicos. Incluido en
esto sería claro la posición
geográfica actual.

Con esa información, el
Digipro ST Combo puede cal-
cular el acimut y la elevación
automáticamente para cada
satélite deseado así como
el ángulo de la polarización
y las posiciones del satélite
para DiSEqC 1.3 (USALS).
Estos resultados no sólo se
muetran en números sino
que también se muestran
gráficamente. En nuestras
pruebas esto funcionó bas-
tante bien y puede usarse
para conseguir una idea bas-

1

1 3 5

2 4 6

7

8

9

10

1

11 17 23

12 18 24

13 19 1. En el modo del satélite es posible
medir transpondedores individuales,
mostrando su diagrama de
constelación y calcula los valores del
acimut y la elevación para cada entrada
de satélite existente.
2. En cuanto se descubre un
transpondedor activo inmediatamente
el Digipro ST Combo despliega todos
los parámetros pertinentes.
3. La tabla NIT de un transpondedor
e información sobre los canales
disponibles.
4. Mostrando un canal de la TV.
5. Revisando una entrada de
14 20 transpondedor.
6. El diagrama de la constelación.
7. El menú principal en el modo del
satélite.
8. Todas las entradas del satélite
guardadas actualmente.
9. Varias ajustes básicos.
10. Muestra del espectro en el modo
del satélite.
11. Muestra del espectro con
incrementos de 100 MHz.
12. El SatCatcher Digipro ST
Combo ofrece a cuatro modos de
funcionamiento.
15 21 13. Muestra del espectro en el modo
terrestre.
14. Buscando una frecuencia de DVB-T
activa.
15. En cuanto se descubra una señal
de DVB-T inmediatamente el Digipro
ST Combo mide todos los parámetros
todo pertinentes.
16. La NIT de una frecuencia de DVB-T.
17. La búsqueda de canales automática
por el rango completo de frecuencias
terrestres.
18. FM radio.
19. Se puede guardar la historia de
16 22 la medida en la memoria interior del
Digipro ST Combo.
20. Los planes de frecuencia terrestres.
21. Agregando un nuevo satélite en la
memoria usando el banco de datos de
ASD.
22. El banco de datos de ASD no solo
incluye entradas de transpondedores
sino que también tiene la información
del proveedor correspondiente.
23. Opciones del menú para usar las
características de ASD.
24. Opciones del menú para usar las
características de ASD.


1

tante buena de la posición de pueda recibir, una pulsación
un satélite. Desde allí se puede un botón en una cresta de
de acceder al modo de anali- señal es todo lo que se nece-
zador de espectro para una sita para poner el analizador
alineación fina de la antena. en modo de transpondedor
dónde se puede ver la fuerza
El despliegue de analiza- y calidad de la señal de una
dor de espectro es muy rá- manera gráfica además de
pido en reaccionar con los ver el nivel de la señal, CBER,
cambios de las señales. Esto VBER y C/N que pueden ver-
lo hace muy fácil para ajus- se también numéricamen-
tar la antena e identificar te. A estas alturas la antena
una cresta de la señal. Si se puede alinearse óptimamen-
quiere echar una mirada más te al satélite deseado gracias 2
íntima a una frecuencia en a la reacción precisa y rápida
particular en el espectro, se- a los cambios de nivel de la
ría una buena idea buena el señal. Si el analizador reco-
reducir el palmo de frecuen- noce una frecuencia válida,
cia que se muestran a los la NIT del transpondedor
valores preprogramados de puede leerse y la señal de TV
50, 100, 200 y 500 MHz que o de radio puede verse en la
están disponibles así como pantalla. Claro, que esto sólo
la frecuencia completa. Los es verdad para las señales
botones del cursor pueden digitales. Usando la NIT, el
usarse para seleccionar cual- analizador calcula la posición
quier frecuencia deseada en del satélite actual; en nues-
la pantalla. Una pulsación del tras pruebas esta caracterís-
botón “ Entrar “ revela su ni- tica funcionó bastante bien y
vel exacto de señal y el C/N mostró correctamente todo.
(proporción de portadora / Los problemas sólo ocurren
ruido). Y simplemente como que cuando los proveedores
en el modo terrestre, exis- no usan la información exac- 1. Calculando el azimut y la elevación
ten una variedad de ajustes ta de la NIT como fue el caso 2. El banco de datos de ASD en el PC: pueden agregarse datos de
como el espectro del analiza- en nuestras pruebas con una satélite y de transpondedores y pueden cambiarse
dor de frecuencia o el voltaje señal de enlace a 7° oeste
deseado para la conexión del que produjo unos datos de
sintonizador vía el pequeño posición de satélite incorrec- entrega con todos los datos nocerá inmediatamente que
teclado numérico. Gracias tos. de satélites y de transpon- está interesado en la 75°
a su etiquetado preciso y dedores para los satélites este y que involucra el sa-
de fácil lectura, no tomará Todas estas capacidades europeos desde 42° Este a télite de ABS1. El analizador
mucho tiempo antes de que de la medida de la señal se 30° Oeste. El usuario puede desplegará las frecuencias
sepa lo que ya no se puede cubren por los diagramas de revisarlos o puede exten- de transpondedores disponi-
hacer sin este rasgo. constelación en los modos derlos en el visor del ana- bles entonces junto con los
DVB-S y DVB-T. Si cambia- lizador. ¿Pero qué se hace proveedores correspondien-
Con los instaladores profe- ra cualquier detalle de una si se quiere trabajar con el tes que usan estas frecuen-
sionales puede ser a menu- frecuencia, lo único que se ABS1 a 75° Este? Ningún cias. Ahora todo lo que se
do necesario el proporcionar necesita apretar simplemen- problema; aquí es donde los necesita hacer es buscar la
una prueba de un trabajo te es el botón de “ Edición “ ficheros ASD entran una vez entrada deseada en la lista y
bien hecho. Para este propó- para que puedan revisarse más en la obra. Simplemen- transferirla a la memoria de
sito la función del Historia s rápidamente los múltiples te se accede al organizador trabajo usando el botón F3.
puede usar para guardar los parámetros. Aparte de los de ASD en el menú. El Digi- Se consigue entonces una
valores obtenidos durante clásicos ajustes como el LOF, pro ST Combo le pregunta- lista detallada de los datos y
una alineación de la ante- el voltaje de la polarización y rá entonces qué satélite se si fuese necesario se podrían
na que puede hacerse dis- la señal de 22 kHz, también quiere activar. No hay nin- agregar órdenes DiSEqC o
ponibles después en un PC. se puede personalizar el Di- guna lista desplegada; si se seleccionar un LOF para em-
También se puede tomar una SEqC 1.0 para hasta cuatro mostrara la lista entera de parejarlo al LNB de la banda
captura de pantalla del visor satélites, el 1.1 para hasta satélites, estaría todos algo C o Ku, etc. Después de ello
de analizador de espectro y ocho satélites así como el desorganizado. En cambio, se apretaría el botón “ Salvar
se puede guardar en el ana- DiSEqC 1.3 (USALS) para los simplemente se entra la po- “ para guardarlo todo en la
lizador. sistemas motorizados. In- sición geográfica del satélite memoria del analizador para
cluso se soportan soluciones y se selecciona hacia el este que pueda llamarse fácil-
Una vez se ha posicionado SCR de Unicable y pueden u oeste apretando el botón mente en un momento más
una antena usando el anali- activarse directamente en el + / -. tarde.
zador de espectro o se han menú de Ajustes.
realizado los cálculos angu- Cuando se aprieta el botón Ya que nosotros ya tene-
lares para que un satélite se El Digipro ST Combo se de OK, el analizador reco- mos el satélite ABS1 a 75°

1

El SatCatcher Digipro
ST Combo viene con
una caja de aluminio
con muchos útiles
complementos:
protector solar
del visor, CD de
software, guía del
usuario, unidad
de carga principal,
cable de conexión
USB, adaptador para
cargador de coche y
cable A/V.

Este guardado en la memo- damente determinamos los encuadrar la antena óptima- ayudado a aumentar el nivel
ria del analizador, parecía ángulos necesarios para la mente. de señal de la antena! ¡El Sa-
lógico el mover una de nues- antena y empezamos a ajus- tCatcher Digipro ST Combo
tras antenas a ese satélite. tarla en esa dirección. Gra- Y la pregunta del millón: hizo el trabajo claramente! Y
El ABS1 es típicamente bas- cias a su modo de analizador ¿hay manera para mejorar durante todas estas pruebas
tante difícil de recibir aquí de espectro, nosotros pudi- la alineación de la antena? nosotros pudimos también
en Europa occidental. Con la mos rápidamente identificar ¡No, aun cuando se use un determinar que el sintoniza-
ayuda del cálculo del acimut algunas señales de crestas analizador de señal de otro dor incorporado en el anali-
y la elevación en el Digipro y con la ayuda del modo de fabricante que cuesta varios zador era realmente bastan-
ST Combo, nosotros rápi- transpondedor fue fácil de miles de dólares, no le habría te sensible; pudo procesar el

1

arranque de señales con un
C/N de 3.5dB.
o corregir un problema con el
cableado.
La Opinión del Experto
+
Correctamente “ leer “ El Digipro ST Combo pue- 1 GB de Memoria Activa
los transpondedores es una de conectarse a un PC como El Analizador del Espectro sumamente Rápido
cosa; una imagen en vivo de un dispositivo del almacena- Muestra los datos de la NIT
la TV en el monitor es otra miento externo sin la necesi- Calculo del Acimut y de Elevación Incorpo-
rado
cosa completamente distin- dad de cualquier controlador Thomas Haring
Peso ligero TELE-satellite
ta. El Digipro ST Combo no específico. Gracias al soft- Test Center
Batería Recargable de Larga vida Austria
sólo puede usar los datos de ware de PC incluido, es po-
la tabla NIT de un transpon- sible no sólo calcular los án- -
dedor para identificar la po- gulos necesarios para cada No se reconocen los Transpondedores DVB-S2
sición del satélite, sino que uno de los satélites deseados
también puede usarla para usando una tabla extensa de
desplegar una variedad de situaciones diferentes en un
canales deTV radio para re- PC (también pueden entrarse TECHNICAL
cibir. Aunque el monitor es directamente las coordena- DATA
Manufacturer SatCatcher, Unit 7 Salvesen Way, Hull,
sólo de 3.5 pulgadas en de das de la latitud y longitud),
East Yorkshire, UK HU3 4UQ, United Kingdom
diagonal, la imagen de la TV pero los datos de ASD para
Tel +44 - 148 222 15 77
es fácil de ver y por consi- los modos terrestre y de sa-
Email sales@satcatcher.com
guiente puede usarse para télite también pueden exten-
confirmar al cliente que se derse y pueden revisarse. Website www.satcatcher.com

está recibiendo esos cana- Una vez se han completado Model Digipro ST Combo

les que realmente se quie- todos los cambios, el usuario Function Signal meter for digital signals in DVB-S, DVB-T and
ren. Gracias a la salida de puede guardar los datos y DAB. Analogue signals in FM radio.

A/V en el analizador, puede entonces puede transferirlos Frequency range satellite 950~2150 MHz

conectarse fácilmente direc- al analizador simplemente Input Level -65 dBm to -25 dBm
tamente a una TV y puede arrastrando y dejando caer Frequency range terrestrial 46~870 MHz
convertirse en un receptor los datos al analizador. Input Level 40 dBµV to 110 dBµV
de satélite o receptor de Input resistance 75 Ohm
DVB-T. Este conector A/V Nosotros estuvimos muy DiSEqC Yes (1.0, 1.1, 1.3)
también puede usarse para impresionados con el Sat-
SCR Unicable Yes
desplegar mostrar una se- Catcher Digipro ST Combo
Power supply Up to 4 hours without recharge
ñal de video externa en el durante nuestras pruebas.
Display 120 x 64 3.5“ LCD color display
monitor del analizador para, Gracias a la construcción ló-
Supplied items Fold away sun visor, Software CD, User guide,
por ejemplo, pueda alinearse gica del software, la instala-
Mains charging Unit, A/V cable, Car charger,
una antena motorizada con ción fue un pedazo de pastel. USB Connection cable
un actuador de 36V. La señal Viene con una gran variedad
Dimension 240 x 105 x 75mm
de video del posicionador / grande de características y
Weight 1.4kg
receptor puede de esta ma- todos cubierto con el banco
Charge Power 10.5V
nera se mostrarse en el mo- de datos de ASD. Su cons-
Battery Voltage 8.4V
nitor del analizador. trucción de calidad superior
no deja nada de ser deseado. Working temperature 0 to 40°C

Gracias a la segunda en- Storage temperature -10 to 40°C

trada de señal en la parte
superior del analizador, se
pueden comprobar no sólo Definiciones:
las señales del LNB, sino
también el voltaje de control MER: “ Proporción de Error de Modulación “ es un cálculo
de polarización del receptor de error de bit para las señales digitales. Cuanto más alto
al LNB, las señales de 22 kHz el valor, la señal recibida está más libre de errores. Los va-
que controlan la banda alta/ lores por encima de 25dB son aceptables aunque un CBER,
baja de la señal así como VBER bueno y un correspondientemente C/N alto también
cualquier orden DiSEqC que es importante.
se envíe. Ésta es una manera VBER: “ Proporción de Error de Bit Viterbi “ es el número
especialmente práctica para de bits defectuosos dentro de una señal digital después de
encontrar y arreglar cual- la corrección matemática Viterbi del error . Cuanto más
quier problema que podría alto es el número después de la “ E “, más buena es la
ocurrir con longitudes de ca- señal.
ble más largas y más com- CBER: “ Proporción de Error de Canal “ es el número de
plejas. Particularmente útil bits defectuosos en una señal digital antes de la corrección
fue el análisis de órdenes Di- matemática del error Viterbi. Cuanto más alto es el número
SEqC enviadas por el recep- después de la “ E “, más bueno es la señal. El CBER le da
tor; esto hizo posible identi- una idea de cómo es de buena o mala la señal realmente
ficar fácilmente y corregir un recibida en el LNB.
problema con un multiswitch

1

Satcatcher

Más contenido relacionado

La actualidad más candente

Similar a Satcatcher

Más de TELE-satellite esp

Satcatcher
