Aspectos de seguridad en el Laboratorio de Comunicaciones Ópticas
Introducción

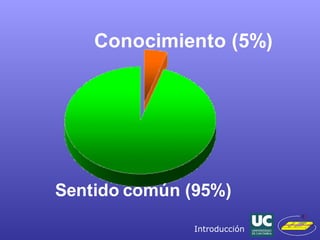

¡No hacer tonterías  en el laboratorio!  Introducción
Introducción
1. Conocer los riesgos 2. Prevenir 3. No hacer tonterías Introducción
Objetivos del seminario Conocer aspectos de las fuentes de luz y los efectos sobre el organismo para determinar, con ayuda de la normativa, si una fuente de luz es peligrosa          y si lo es ... cuáles son las medidas preventivas particularizando en los sistemas de C.O. y especialmente, en nuestro laboratorio Objetivos

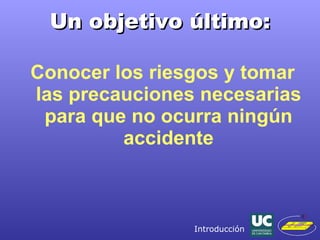

Un objetivo último: Conocer los riesgos y tomar las precauciones necesarias para que no ocurra ningún accidente Introducción
1. Parámetros de las fuentes de luz    Parámetros de las fuentes de luz

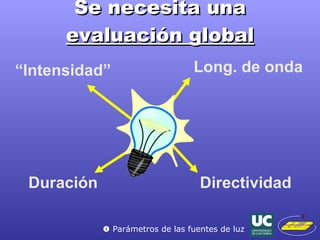

Se necesita una  evaluación global “ Intensidad” Long. de onda Directividad Duración    Parámetros de las fuentes de luz

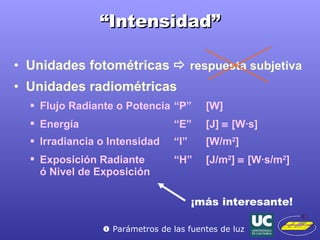

“ Intensidad” Unidades fotométricas     respuesta subjetiva Unidades radiométricas Flujo Radiante o Potencia  “P” [W] Energía  “E” [J]    [W ·s] Irradiancia o Intensidad “I” [W/m 2 ] Exposición Radiante “H” [J/m 2 ]    [W ·s/m 2 ] ó Nivel de Exposición ¡más interesante!    Parámetros de las fuentes de luz

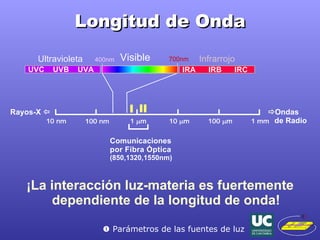

Longitud de Onda ¡La interacción luz-materia es fuertemente dependiente de la longitud de onda!    Parámetros de las fuentes de luz

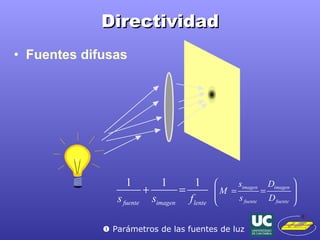

Directividad Fuentes difusas    Parámetros de las fuentes de luz
Directividad Fuentes puntuales Lambertianas  (LED) No Lambertianas  (DL) I(  )=I 0 ·cos(  )  I(  )=I 0 ·cos n (  )     Parámetros de las fuentes de luz

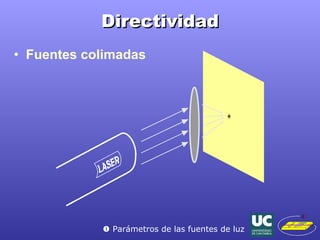

Directividad Fuentes colimadas    Parámetros de las fuentes de luz

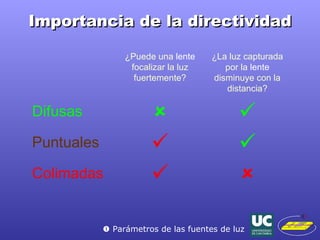

Importancia de la directividad    Parámetros de las fuentes de luz ¿Puede una  lente  focalizar la luz fuertemente? ¿La luz capturada por la  lente  disminuye con la distancia? Difusas   Puntuales   Colimadas  

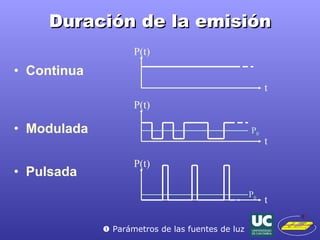

Duración de la emisión Continua Modulada Pulsada t P(t) t P(t) P 0 t P(t) P 0    Parámetros de las fuentes de luz

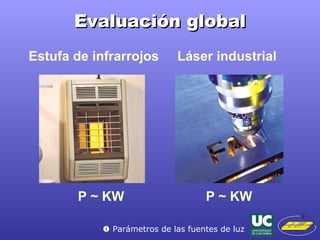

Evaluación global Estufa de infrarrojos  Láser industrial P  ~ KW P  ~ KW    Parámetros de las fuentes de luz

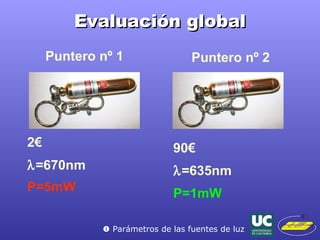

Evaluación global Puntero nº 1 2€  =670nm P=5mW Puntero nº 2 90€  =635nm P=1mW    Parámetros de las fuentes de luz
2. Efectos sobre el organismo    Efectos sobre el organismo

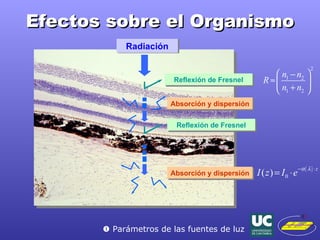

Efectos sobre el Organismo Radiación Reflexión de Fresnel Reflexión de Fresnel Absorción y dispersión Absorción y dispersión    Parámetros de las fuentes de luz
Efecto Térmico La radiación absorbida se transforma en calor, elevando la temperatura La elevación de la temperatura depende de: Nivel de exposición Reflexión, dispersión y absorción del tejido Conducción térmica al medio circundante    Parámetros de las fuentes de luz
Efecto Foto-acústico Pulsos estrechos de gran intensidad No hay difusión de calor   elevación brusca de la temperatura   evaporación del agua + El campo eléctrico llega a los valores presentes en los enlaces de las moléculas    “ruptura” del medio    formación de gas ionizado (plasma) = Onda de presión    disgregación del tejido    Parámetros de las fuentes de luz

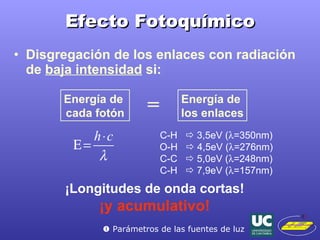

Efecto Fotoquímico Disgregación de los enlaces con radiación de  baja intensidad  si: Energía de  cada fotón Energía de  los enlaces C-H    3,5eV (  =350nm) O-H    4,5eV (  =276nm) C-C    5,0eV (  =248nm) C-H    7,9eV (  =157nm) ¡Longitudes de onda cortas! ¡y acumulativo! =    Parámetros de las fuentes de luz

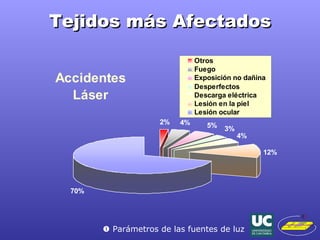

Tejidos más Afectados    Parámetros de las fuentes de luz
3. La piel y el ojo    La piel y el ojo, órganos más afectados por la luz
El Ojo    La piel y el ojo, órganos más afectados por la luz C ó r n e a N e r v i o Ó p t i c o C r i s t a l i n o I r i s R e t i n a C o r o i d e
Absorción de la luz en el ojo UV-C UV-A y UV-B VISIBLE e IR-A IR-B IR-C VIS + IR-A:  ¡más peligrosas!    La piel y el ojo, órganos más afectados por la luz

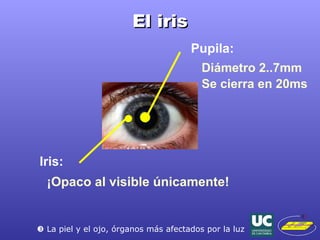

El iris Pupila: Diámetro 2..7mm Se cierra en 20ms Iris: ¡Opaco al visible únicamente!    La piel y el ojo, órganos más afectados por la luz
La Retina Fóvea/Mácula: Diámetro 0,3mm 6M de Conos Punto ciego/Disco óptico: Entrada de nervios y vasos    La piel y el ojo, órganos más afectados por la luz

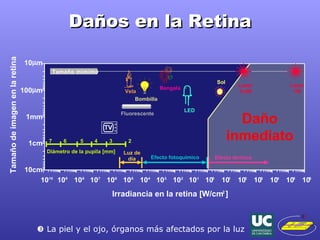

Daños en la Retina E f e c t o t é r m i c o Daño inmediato    La piel y el ojo, órganos más afectados por la luz 1 0 c m 1 c m 1 m m 1 0 0  m 1 0  m T a m a ñ o d e i m a g e n e n l a r e t i n a I r r a d i a n c i a e n l a r e t i n a [ W / c m 2 ] 1 0 - 1 0 1 0 - 9 1 0 - 8 1 0 - 7 1 0 - 6 1 0 - 5 1 0 - 4 1 0 - 3 1 0 - 2 1 0 - 1 1 0 0 1 0 4 1 0 3 1 0 2 1 0 1 1 0 5 1 0 6 D i á m e t r o d e l a p u p i l a [ m m ] 7 6 5 4 3 2 L u z d e d í a E f e c t o f o t o q u í m i c o V e l a B o m b i l l a F l u o r e s c e n t e B e n g a l a T a m a ñ o m í m i m o L E D S o l L a s e r 1 m W L a s e r 1 W
Daños en la Retina    La piel y el ojo, órganos más afectados por la luz
Pérdida de visión Ojo sano    La piel y el ojo, órganos más afectados por la luz
Pérdida de visión Daño en la córnea o el cristalino    La piel y el ojo, órganos más afectados por la luz
Pérdida de visión Daño en la periferia de la retina    La piel y el ojo, órganos más afectados por la luz
Pérdida de visión Daño en la fóvea    La piel y el ojo, órganos más afectados por la luz
Pérdida de visión Daño en el nervio óptico    La piel y el ojo, órganos más afectados por la luz

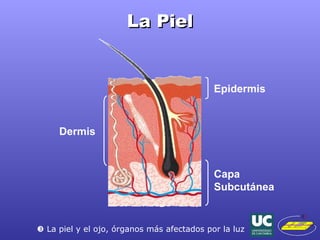

La Piel Epidermis Dermis Capa Subcutánea    La piel y el ojo, órganos más afectados por la luz
La Piel Daño por efecto térmico difícil Sólo con fuentes colimadas muy intensas Efecto foto-químico UV-C: capas externas de la epidermis UV-B:  ¡peligroso! UV-A: lo absorbe la melanina    La piel y el ojo, órganos más afectados por la luz

4. Normativa de seguridad    Normativa de seguridad
Normativa de Seguridad ANSI Z.136 (1973) IEC-825  (1993) UNE-EN 60825  (1996)    Normativa de seguridad
Norma fundamental EN 60825- 1 :1996  (rev. A2, 2002)  “Seguridad de los  productos láser , parte 1: clasificación del equipo, requisitos y guía de seguridad” Enfocada a  láseres  de laboratorio
Otras normas 60825- 2 :1996  (rev. A2, 2005) “Seguridad de los sistemas de comunicación por  fibra óptica ” 60825- 3 :1995  “Guía para  espectáculos  láser” 60825- 8 :1999  “Guía para el uso seguro de equipamiento láser de  uso médicos ” 60825- 12 :2005  “Seguridad de sistemas de comunicaciones de  espacio libre ”    Normativa de seguridad
Objetivos de las normas Proteger  a equipos y personas Definir los  niveles de exposición seguros Establecer una  clasificación estándar   Proponer las  medidas preventivas  a tomar por: El fabricante El usuario Proteger ante  otros riesgos    Normativa de seguridad
5. Niveles de exposición seguros    Niveles de exposición seguros
Concepto de EMP Exposición Máxima Permisible ( EMP ):   “Nivel de radiación al que las personas pueden ser expuestas en circunstancias normales, sin sufrir efectos adversos”  t  EMP PIEL EMP OJO [W ·s/m 2 ]    Niveles de exposición seguros
Tablas de EMP    Niveles de exposición seguros
Otros conceptos Zona Nominal de Riesgo Ocular ( ZNRO ):   “Zona alrededor de la fuente en la que la radiación supera la EMP para el ojo” Puede estar delimitada o no ¡Sólo hay que tomar medidas de precaución dentro de la ZNRO!    Niveles de exposición seguros

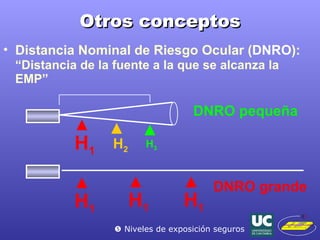

Otros conceptos Distancia Nominal de Riesgo Ocular ( DNRO ):   “Distancia de la fuente a la que se alcanza la EMP” H 1 H 2 H 3 DNRO pequeña H 1 DNRO grande H 1 H 1    Niveles de exposición seguros
6. Clasificación de productos    Clasificación de productos
Objetivo fundamental “ Informar al usuario de la peligrosidad” Producto seguro   Clase 1 Producto seguro pq es visible   Clase 2 Producto peligroso para el ojo   Clase 3 Peligroso incluso para la piel   Clase 4    Clasificación de productos
Necesidad de subclases Clases demasiado amplias Posibilidad de usar instrumentos ópticos DL 700nm 4mW DL 980nm 400mW Clase 3    Clasificación de productos

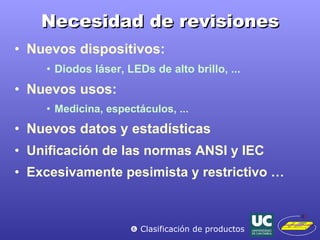

Necesidad de revisiones Nuevos dispositivos: Diodos láser, LEDs de alto brillo, ... Nuevos usos: Medicina, espectáculos, ... Nuevos datos y estadísticas Unificación de las normas ANSI y IEC Excesivamente pesimista y restrictivo …    Clasificación de productos

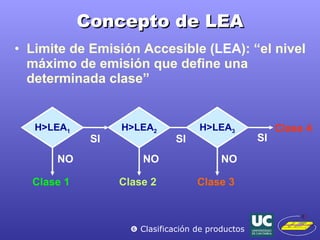

Concepto de LEA Limite de Emisión Accesible ( LEA ): “el nivel máximo de emisión que define una determinada clase” H>LEA 1 Clase 1 SI H>LEA 2 Clase 2 SI H>LEA 3 Clase 3 SI Clase 4 NO NO NO    Clasificación de productos

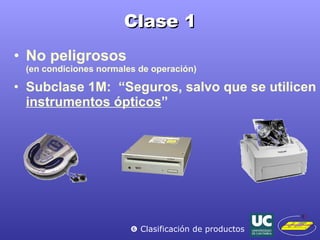

Clase 1 No peligrosos (en condiciones normales de operación) Subclase 1M:  “Seguros, salvo que se utilicen  instrumentos ópticos ”    Clasificación de productos
Clase 2 Fuentes intensas en el visible    Actúan mecanismo de protección Reflejo parpebral Reacción de aversión No peligrosos por esta circunstancia Subclase 2M Exposición máxima de 0,25s    Clasificación de productos
Clase 3 Peligrosos para el ojo Subclase  3R  (“ R educida”): Daño improbable   Medidas más relajadas Subclase  3B : Peligrosos para el ojo en cualquier circunstancia ¡Reflexiones especulares también!    Clasificación de productos

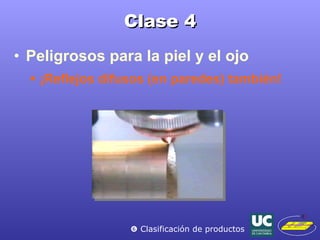

Clase 4 Peligrosos para la piel y el ojo ¡Reflejos difusos (en paredes) también!    Clasificación de productos

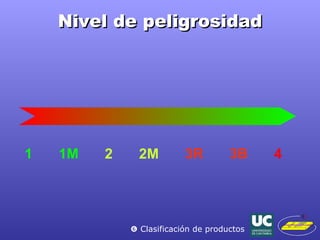

Nivel de peligrosidad 1 1M 2 2M 3R 3B 4    Clasificación de productos
7. Medidas preventivas    Medidas preventivas

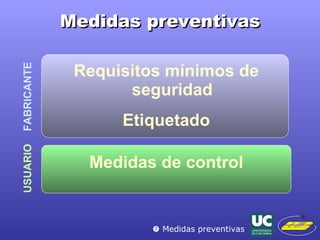

Medidas preventivas Requisitos mínimos de seguridad Etiquetado Medidas de control FABRICANTE USUARIO    Medidas preventivas
Clase 1 Etiquetado 1M    Medidas preventivas
Clase 2 Etiquetado 2M    Medidas preventivas

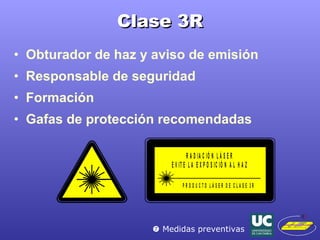

Clase 3R Obturador de haz y aviso de emisión Responsable de seguridad Formación Gafas de protección recomendadas    Medidas preventivas
Clase 3B Obturador de haz y aviso de emisión, encendido remoto con llave Formación obligatoria Gafas de protección obligatorias    Medidas preventivas
Gafas de protección ¡Específicas para cada  fuente de luz!    Medidas preventivas
Gafas de protección Es obligatorio especificar sus características: Longitudes de onda que atenúa Tipo de fuente (continua, pulsada, …) Grado de protección (atenuación): L1 = OD1     x10 1   (10dB) L2 = OD2     x10 2  (20dB) L3 = OD3     x10 3  (30dB) …    Medidas preventivas
Clase 4 Acceso restringido a la instalación Entrenamiento obligatorio Cortinas y pantallas para controlar el haz Materiales ignífugos …    Medidas preventivas

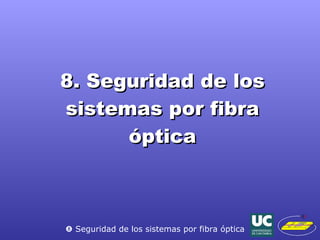

8. Seguridad de los sistemas por fibra óptica    Seguridad de los sistemas por fibra óptica
¿Son siempre seguros? En condiciones normales de operación  la luz no escapa de la fibra óptica Son de clase 1 NO PELIGROSOS ¿?    Seguridad de los sistemas por fibra óptica

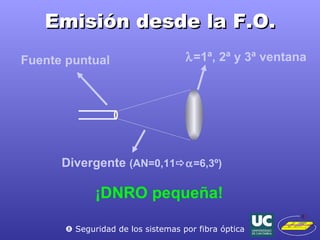

Emisión desde la F.O. Fuente puntual Divergente  (AN=0,11   =6,3º)  =1ª, 2ª y 3ª ventana ¡DNRO pequeña!    Seguridad de los sistemas por fibra óptica
Normativa específica Mantenimiento y reparación:  ¡RIESGO! Diferentes tipos de instalaciones: Públicas Restringidas Controladas Sistemas de Reducción Automática de Potencia ( RAP ) Aspectos de fiabilidad } Diferentes medidas    Seguridad de los sistemas por fibra óptica
Análisis de Fiabilidad Objetivo: asegurar que la probabilidad de un fallo que haga al sistema peligroso es menor de 500 FITs (=5 HITs)  Procedimiento: UNE-EN 20812:1995  “Técnicas de análisis de la fiabilidad de sistemas. Procedimiento de análisis de los modos de fallo y de sus efectos (AMFE)” Subsistema crítico:  driver  del láser    Seguridad de los sistemas por fibra óptica
Análisis de Fiabilidad Procedimiento Tasa de fallos de cada componente (  )  [FIT] Porcentaje de cada tipo de fallo (  ) [%] ¿Produce el fallo radiación peligrosa? (  ) [0..1]    Seguridad de los sistemas por fibra óptica Vcc SLD Tr R R C Señal de modulación Polarización
9. Seguridad en el Laboratorio    Seguridad en el laboratorio

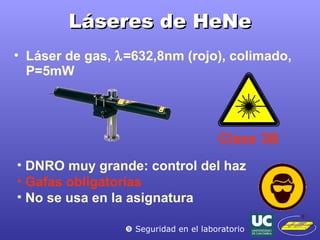

Láseres de HeNe Láser de gas,   =632,8nm (rojo), colimado, P=5mW Clase 3B    Seguridad en el laboratorio DNRO muy grande: control del haz Gafas obligatorias No se usa en la asignatura

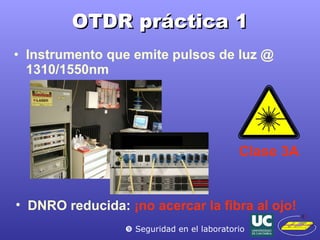

OTDR práctica 1 Instrumento que emite pulsos de luz @ 1310/1550nm Clase 3A    Seguridad en el laboratorio DNRO reducida:  ¡no acercar la fibra al ojo!

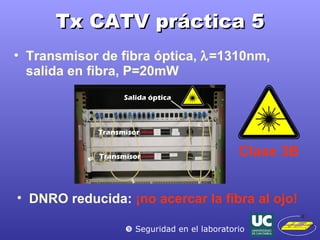

Tx CATV práctica 5 Transmisor de fibra óptica,   =1310nm, salida en fibra, P=20mW Clase 3B    Seguridad en el laboratorio DNRO reducida:  ¡no acercar la fibra al ojo!

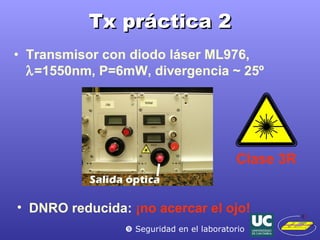

Tx práctica 2 Transmisor con diodo láser ML976,   =1550nm, P=6mW, divergencia  ~ 25º Clase 3R    Seguridad en el laboratorio DNRO reducida:  ¡no acercar el ojo!
Tx práctica 2 Transmisor con diodo láser ML720,   =1310nm, P=10mW, divergencia  ~ 25º    Seguridad en el laboratorio Clase 3B DNRO reducida:  ¡no acercar el ojo!
Tx práctica 2 Transmisor con diodo láser  QFDL-1300-2SM ,   =1310nm, P=2mW, salida en fibra Clase 3R    Seguridad en el laboratorio DNRO reducida:  ¡no acercar el ojo!

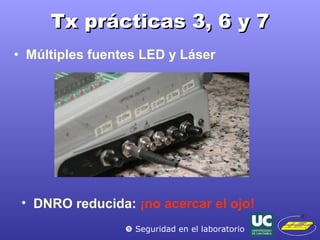

Tx prácticas 3, 6 y 7 Múltiples fuentes LED y Láser    Seguridad en el laboratorio DNRO reducida:  ¡no acercar el ojo!
La ZNRO puede ser TODO el laboratorio    Seguridad en el laboratorio

Resumen y conclusiones Resumen y conclusiones
Sabiendo ya que  existe  un riesgo , tomar las  precauciones  necesarias para  que no ocurra  ningún  accidente Resumen y conclusiones

Seguridad Lco5 0910

  • 1.
    Aspectos de seguridaden el Laboratorio de Comunicaciones Ópticas
  • 2.
  • 3.
    ¡No hacer tonterías en el laboratorio!  Introducción
  • 4.
  • 5.
    1. Conocer losriesgos 2. Prevenir 3. No hacer tonterías Introducción
  • 6.
    Objetivos del seminarioConocer aspectos de las fuentes de luz y los efectos sobre el organismo para determinar, con ayuda de la normativa, si una fuente de luz es peligrosa          y si lo es ... cuáles son las medidas preventivas particularizando en los sistemas de C.O. y especialmente, en nuestro laboratorio Objetivos
  • 7.
    Un objetivo último:Conocer los riesgos y tomar las precauciones necesarias para que no ocurra ningún accidente Introducción
  • 8.
    1. Parámetros delas fuentes de luz  Parámetros de las fuentes de luz
  • 9.
    Se necesita una evaluación global “ Intensidad” Long. de onda Directividad Duración  Parámetros de las fuentes de luz
  • 10.
    “ Intensidad” Unidadesfotométricas  respuesta subjetiva Unidades radiométricas Flujo Radiante o Potencia “P” [W] Energía “E” [J]  [W ·s] Irradiancia o Intensidad “I” [W/m 2 ] Exposición Radiante “H” [J/m 2 ]  [W ·s/m 2 ] ó Nivel de Exposición ¡más interesante!  Parámetros de las fuentes de luz
  • 11.
    Longitud de Onda¡La interacción luz-materia es fuertemente dependiente de la longitud de onda!  Parámetros de las fuentes de luz
  • 12.
    Directividad Fuentes difusas Parámetros de las fuentes de luz
  • 13.
    Directividad Fuentes puntualesLambertianas (LED) No Lambertianas (DL) I(  )=I 0 ·cos(  )  I(  )=I 0 ·cos n (  )   Parámetros de las fuentes de luz
  • 14.
    Directividad Fuentes colimadas Parámetros de las fuentes de luz
  • 15.
    Importancia de ladirectividad  Parámetros de las fuentes de luz ¿Puede una lente focalizar la luz fuertemente? ¿La luz capturada por la lente disminuye con la distancia? Difusas   Puntuales   Colimadas  
  • 16.
    Duración de laemisión Continua Modulada Pulsada t P(t) t P(t) P 0 t P(t) P 0  Parámetros de las fuentes de luz
  • 17.
    Evaluación global Estufade infrarrojos Láser industrial P ~ KW P ~ KW  Parámetros de las fuentes de luz
  • 18.
    Evaluación global Punteronº 1 2€  =670nm P=5mW Puntero nº 2 90€  =635nm P=1mW  Parámetros de las fuentes de luz
  • 19.
    2. Efectos sobreel organismo  Efectos sobre el organismo
  • 20.
    Efectos sobre elOrganismo Radiación Reflexión de Fresnel Reflexión de Fresnel Absorción y dispersión Absorción y dispersión  Parámetros de las fuentes de luz
  • 21.
    Efecto Térmico Laradiación absorbida se transforma en calor, elevando la temperatura La elevación de la temperatura depende de: Nivel de exposición Reflexión, dispersión y absorción del tejido Conducción térmica al medio circundante  Parámetros de las fuentes de luz
  • 22.
    Efecto Foto-acústico Pulsosestrechos de gran intensidad No hay difusión de calor  elevación brusca de la temperatura  evaporación del agua + El campo eléctrico llega a los valores presentes en los enlaces de las moléculas  “ruptura” del medio  formación de gas ionizado (plasma) = Onda de presión  disgregación del tejido  Parámetros de las fuentes de luz
  • 23.
    Efecto Fotoquímico Disgregaciónde los enlaces con radiación de baja intensidad si: Energía de cada fotón Energía de los enlaces C-H  3,5eV (  =350nm) O-H  4,5eV (  =276nm) C-C  5,0eV (  =248nm) C-H  7,9eV (  =157nm) ¡Longitudes de onda cortas! ¡y acumulativo! =  Parámetros de las fuentes de luz
  • 24.
    Tejidos más Afectados Parámetros de las fuentes de luz
  • 25.
    3. La piely el ojo  La piel y el ojo, órganos más afectados por la luz
  • 26.
    El Ojo  La piel y el ojo, órganos más afectados por la luz C ó r n e a N e r v i o Ó p t i c o C r i s t a l i n o I r i s R e t i n a C o r o i d e
  • 27.
    Absorción de laluz en el ojo UV-C UV-A y UV-B VISIBLE e IR-A IR-B IR-C VIS + IR-A: ¡más peligrosas!  La piel y el ojo, órganos más afectados por la luz
  • 28.
    El iris Pupila:Diámetro 2..7mm Se cierra en 20ms Iris: ¡Opaco al visible únicamente!  La piel y el ojo, órganos más afectados por la luz
  • 29.
    La Retina Fóvea/Mácula:Diámetro 0,3mm 6M de Conos Punto ciego/Disco óptico: Entrada de nervios y vasos  La piel y el ojo, órganos más afectados por la luz
  • 30.
    Daños en laRetina E f e c t o t é r m i c o Daño inmediato  La piel y el ojo, órganos más afectados por la luz 1 0 c m 1 c m 1 m m 1 0 0  m 1 0  m T a m a ñ o d e i m a g e n e n l a r e t i n a I r r a d i a n c i a e n l a r e t i n a [ W / c m 2 ] 1 0 - 1 0 1 0 - 9 1 0 - 8 1 0 - 7 1 0 - 6 1 0 - 5 1 0 - 4 1 0 - 3 1 0 - 2 1 0 - 1 1 0 0 1 0 4 1 0 3 1 0 2 1 0 1 1 0 5 1 0 6 D i á m e t r o d e l a p u p i l a [ m m ] 7 6 5 4 3 2 L u z d e d í a E f e c t o f o t o q u í m i c o V e l a B o m b i l l a F l u o r e s c e n t e B e n g a l a T a m a ñ o m í m i m o L E D S o l L a s e r 1 m W L a s e r 1 W
  • 31.
    Daños en laRetina  La piel y el ojo, órganos más afectados por la luz
  • 32.
    Pérdida de visiónOjo sano  La piel y el ojo, órganos más afectados por la luz
  • 33.
    Pérdida de visiónDaño en la córnea o el cristalino  La piel y el ojo, órganos más afectados por la luz
  • 34.
    Pérdida de visiónDaño en la periferia de la retina  La piel y el ojo, órganos más afectados por la luz
  • 35.
    Pérdida de visiónDaño en la fóvea  La piel y el ojo, órganos más afectados por la luz
  • 36.
    Pérdida de visiónDaño en el nervio óptico  La piel y el ojo, órganos más afectados por la luz
  • 37.
    La Piel EpidermisDermis Capa Subcutánea  La piel y el ojo, órganos más afectados por la luz
  • 38.
    La Piel Dañopor efecto térmico difícil Sólo con fuentes colimadas muy intensas Efecto foto-químico UV-C: capas externas de la epidermis UV-B: ¡peligroso! UV-A: lo absorbe la melanina  La piel y el ojo, órganos más afectados por la luz
  • 39.
  • 40.
    4. Normativa deseguridad  Normativa de seguridad
  • 41.
    Normativa de SeguridadANSI Z.136 (1973) IEC-825 (1993) UNE-EN 60825 (1996)  Normativa de seguridad
  • 42.
    Norma fundamental EN60825- 1 :1996 (rev. A2, 2002) “Seguridad de los productos láser , parte 1: clasificación del equipo, requisitos y guía de seguridad” Enfocada a láseres de laboratorio
  • 43.
    Otras normas 60825-2 :1996 (rev. A2, 2005) “Seguridad de los sistemas de comunicación por fibra óptica ” 60825- 3 :1995 “Guía para espectáculos láser” 60825- 8 :1999 “Guía para el uso seguro de equipamiento láser de uso médicos ” 60825- 12 :2005 “Seguridad de sistemas de comunicaciones de espacio libre ”  Normativa de seguridad
  • 44.
    Objetivos de lasnormas Proteger a equipos y personas Definir los niveles de exposición seguros Establecer una clasificación estándar Proponer las medidas preventivas a tomar por: El fabricante El usuario Proteger ante otros riesgos  Normativa de seguridad
  • 45.
    5. Niveles deexposición seguros  Niveles de exposición seguros
  • 46.
    Concepto de EMPExposición Máxima Permisible ( EMP ): “Nivel de radiación al que las personas pueden ser expuestas en circunstancias normales, sin sufrir efectos adversos”  t  EMP PIEL EMP OJO [W ·s/m 2 ]  Niveles de exposición seguros
  • 47.
    Tablas de EMP Niveles de exposición seguros
  • 48.
    Otros conceptos ZonaNominal de Riesgo Ocular ( ZNRO ): “Zona alrededor de la fuente en la que la radiación supera la EMP para el ojo” Puede estar delimitada o no ¡Sólo hay que tomar medidas de precaución dentro de la ZNRO!  Niveles de exposición seguros
  • 49.
    Otros conceptos DistanciaNominal de Riesgo Ocular ( DNRO ): “Distancia de la fuente a la que se alcanza la EMP” H 1 H 2 H 3 DNRO pequeña H 1 DNRO grande H 1 H 1  Niveles de exposición seguros
  • 50.
    6. Clasificación deproductos  Clasificación de productos
  • 51.
    Objetivo fundamental “Informar al usuario de la peligrosidad” Producto seguro  Clase 1 Producto seguro pq es visible  Clase 2 Producto peligroso para el ojo  Clase 3 Peligroso incluso para la piel  Clase 4  Clasificación de productos
  • 52.
    Necesidad de subclasesClases demasiado amplias Posibilidad de usar instrumentos ópticos DL 700nm 4mW DL 980nm 400mW Clase 3  Clasificación de productos
  • 53.
    Necesidad de revisionesNuevos dispositivos: Diodos láser, LEDs de alto brillo, ... Nuevos usos: Medicina, espectáculos, ... Nuevos datos y estadísticas Unificación de las normas ANSI y IEC Excesivamente pesimista y restrictivo …  Clasificación de productos
  • 54.
    Concepto de LEALimite de Emisión Accesible ( LEA ): “el nivel máximo de emisión que define una determinada clase” H>LEA 1 Clase 1 SI H>LEA 2 Clase 2 SI H>LEA 3 Clase 3 SI Clase 4 NO NO NO  Clasificación de productos
  • 55.
    Clase 1 Nopeligrosos (en condiciones normales de operación) Subclase 1M: “Seguros, salvo que se utilicen instrumentos ópticos ”  Clasificación de productos
  • 56.
    Clase 2 Fuentesintensas en el visible  Actúan mecanismo de protección Reflejo parpebral Reacción de aversión No peligrosos por esta circunstancia Subclase 2M Exposición máxima de 0,25s  Clasificación de productos
  • 57.
    Clase 3 Peligrosospara el ojo Subclase 3R (“ R educida”): Daño improbable  Medidas más relajadas Subclase 3B : Peligrosos para el ojo en cualquier circunstancia ¡Reflexiones especulares también!  Clasificación de productos
  • 58.
    Clase 4 Peligrosospara la piel y el ojo ¡Reflejos difusos (en paredes) también!  Clasificación de productos
  • 59.
    Nivel de peligrosidad1 1M 2 2M 3R 3B 4  Clasificación de productos
  • 60.
    7. Medidas preventivas Medidas preventivas
  • 61.
    Medidas preventivas Requisitosmínimos de seguridad Etiquetado Medidas de control FABRICANTE USUARIO  Medidas preventivas
  • 62.
    Clase 1 Etiquetado1M  Medidas preventivas
  • 63.
    Clase 2 Etiquetado2M  Medidas preventivas
  • 64.
    Clase 3R Obturadorde haz y aviso de emisión Responsable de seguridad Formación Gafas de protección recomendadas  Medidas preventivas
  • 65.
    Clase 3B Obturadorde haz y aviso de emisión, encendido remoto con llave Formación obligatoria Gafas de protección obligatorias  Medidas preventivas
  • 66.
    Gafas de protección¡Específicas para cada fuente de luz!  Medidas preventivas
  • 67.
    Gafas de protecciónEs obligatorio especificar sus características: Longitudes de onda que atenúa Tipo de fuente (continua, pulsada, …) Grado de protección (atenuación): L1 = OD1  x10 1 (10dB) L2 = OD2  x10 2 (20dB) L3 = OD3  x10 3 (30dB) …  Medidas preventivas
  • 68.
    Clase 4 Accesorestringido a la instalación Entrenamiento obligatorio Cortinas y pantallas para controlar el haz Materiales ignífugos …  Medidas preventivas
  • 69.
    8. Seguridad delos sistemas por fibra óptica  Seguridad de los sistemas por fibra óptica
  • 70.
    ¿Son siempre seguros?En condiciones normales de operación la luz no escapa de la fibra óptica Son de clase 1 NO PELIGROSOS ¿?  Seguridad de los sistemas por fibra óptica
  • 71.
    Emisión desde laF.O. Fuente puntual Divergente (AN=0,11   =6,3º)  =1ª, 2ª y 3ª ventana ¡DNRO pequeña!  Seguridad de los sistemas por fibra óptica
  • 72.
    Normativa específica Mantenimientoy reparación: ¡RIESGO! Diferentes tipos de instalaciones: Públicas Restringidas Controladas Sistemas de Reducción Automática de Potencia ( RAP ) Aspectos de fiabilidad } Diferentes medidas  Seguridad de los sistemas por fibra óptica
  • 73.
    Análisis de FiabilidadObjetivo: asegurar que la probabilidad de un fallo que haga al sistema peligroso es menor de 500 FITs (=5 HITs) Procedimiento: UNE-EN 20812:1995 “Técnicas de análisis de la fiabilidad de sistemas. Procedimiento de análisis de los modos de fallo y de sus efectos (AMFE)” Subsistema crítico: driver del láser  Seguridad de los sistemas por fibra óptica
  • 74.
    Análisis de FiabilidadProcedimiento Tasa de fallos de cada componente (  ) [FIT] Porcentaje de cada tipo de fallo (  ) [%] ¿Produce el fallo radiación peligrosa? (  ) [0..1]  Seguridad de los sistemas por fibra óptica Vcc SLD Tr R R C Señal de modulación Polarización
  • 75.
    9. Seguridad enel Laboratorio  Seguridad en el laboratorio
  • 76.
    Láseres de HeNeLáser de gas,  =632,8nm (rojo), colimado, P=5mW Clase 3B  Seguridad en el laboratorio DNRO muy grande: control del haz Gafas obligatorias No se usa en la asignatura
  • 77.
    OTDR práctica 1Instrumento que emite pulsos de luz @ 1310/1550nm Clase 3A  Seguridad en el laboratorio DNRO reducida: ¡no acercar la fibra al ojo!
  • 78.
    Tx CATV práctica5 Transmisor de fibra óptica,  =1310nm, salida en fibra, P=20mW Clase 3B  Seguridad en el laboratorio DNRO reducida: ¡no acercar la fibra al ojo!
  • 79.
    Tx práctica 2Transmisor con diodo láser ML976,  =1550nm, P=6mW, divergencia ~ 25º Clase 3R  Seguridad en el laboratorio DNRO reducida: ¡no acercar el ojo!
  • 80.
    Tx práctica 2Transmisor con diodo láser ML720,  =1310nm, P=10mW, divergencia ~ 25º  Seguridad en el laboratorio Clase 3B DNRO reducida: ¡no acercar el ojo!
  • 81.
    Tx práctica 2Transmisor con diodo láser QFDL-1300-2SM ,  =1310nm, P=2mW, salida en fibra Clase 3R  Seguridad en el laboratorio DNRO reducida: ¡no acercar el ojo!
  • 82.
    Tx prácticas 3,6 y 7 Múltiples fuentes LED y Láser  Seguridad en el laboratorio DNRO reducida: ¡no acercar el ojo!
  • 83.
    La ZNRO puedeser TODO el laboratorio  Seguridad en el laboratorio
  • 84.
  • 85.
    Resumen y conclusionesResumen y conclusiones
  • 86.
    Sabiendo ya que existe un riesgo , tomar las precauciones necesarias para que no ocurra ningún accidente Resumen y conclusiones

Notas del editor

  • #11 Referencias R. McCluney, “Introduction to Radiometry and Photometry”, Artech House, 1992
  • #12 Importante: IRA llega a 1400nm: la 1ªy2ª ventana respecto a la 3ª ventana son muy diferentes a efectos de seguridad La bandas son: UVC: 100 a 280nm UVB: 280 a 315nm UVA: 315 a 400nm Visible: 400 a 700nm IRA: 700 a 1400nm IRB: 1400 a 3000nm IRC: 3000nm a 1mm
  • #13 Las menos peligrosas ... El tamaño de la imagen de la fuente sobre la superficie puede calcularse con la conocida ecuación de la lente a partir de las distancias fuente-lente y lente-imagen y la distancia focal efectiva de la lente. S_ es el tamaño de la fuente y de la imagen, f la distancia focal de la lente
  • #14 Peligrosidad media: imagen pequeña pero la lente lejana no recoge típicamente toda la luz emitida
  • #15 Más peligrosas
  • #16 Más peligrosas
  • #21 1/  es la longitud de absorción [m -1 ], dependiente de la longitud de onda y del tejido. La radiación en el organismo es absorbida fundamentalmente por el agua (1/a=10um para el láser de CO 2 , 20mm para el de Nd:YAG, decenas de metros en el visible) o los llamados cromóforos, sustancias fuertemente absorbentes de la radiación a longitudes de onda cortas (melanina, 1/a=500um para el Nd:YAG y solo 10um para el UV; o la hemoblogina, 15mm para el Nd:YAG y 10um también para el UV) Referencias A. J. Welch y M. J. C. Van Gemert, “Lasers in medicine”, en “Electro-optics Handbook”, R. W. Waynant, Editor, McGraw-Hill, 1994 F. Cammarata y M. Wautelet, “Medical lasers and laser tissue interaction”, Phys. Educ. Vol. 34, No. 3, Mayo, 1999
  • #22 El efecto térmico se debe a la absorción de la radiación por los tejidos, que se transforma en calor, elevando su temperatura. El efecto de conducción térmica del tejido tiene un efecto decisivo sobre la elevación local de temperatura que se alcanza, y por lo tanto en el daño que se produce por efecto térmico. Q [W/m 3 ] es la tasa de generación de calor Alfa es el coeficiente de absorción en cada punto del tejido I es la irradiancia, que cambia a medida que penetra la radiación en el tejido debido a las sucesivas reflexiones, absorciones y a la dispersión. T(r) es la temperatura, rho*c es la densidad volumétrica de calor específico (J/m 3 *ºC) Q(r) es la tasa de generación de calor en cada punto [W/m 3 ] K es la conductividad térmica [W/m*ºC] Los efectos que la elevación de la temperatura produce son variables: -Si es un incremento pequeño, se modifican los procesos biológicos y pueden producirse daños -Más de XXX grados: desnaturalización de las proteínas. -Más de XXX grados: evaporación del agua. Referencias: A. J. Welch y M. J. C. Van Gemert, “Lasers in medicine”, en “Electro-optics Handbook”, R. W. Waynant, Editor, McGraw-Hill, 1994 F. Cammarata y M Wautelet, “Medical Lasers and Lasers-Tissue Interactions”, Phys. Educ., Vol. 34, No. 3, Mayo, 1999.
  • #23 Los campos eléctricos presentes en los enlaces entre átomos de las moléculas están en el orden de 10 7 a 10 12 V/m Para generar un campo eléctrico de 10 8 V/m se necesita una irradiancia de 5*10 9 W/cm 2 Referencias: [LasTisInt]
  • #24 El efecto fotoquímico está detrás de la aparición de daños a largo plazo (es el llamado efecto crónico), tras exposiciones prolongadas y repetitivas que, de forma individual, no producen ningún efecto aparente (por ejemplo, no hay elevación de temperatura)
  • #25 Si nos preguntamos que parte de los organismo es la más afectada, la respuesta puede obtenerse fácilmente de las estadísticas recogidas de accidentes láser. Una de las bases de datos (Rockwell Laser Incident Database) recoge 395 accidentes desde 1964 hasta la actualidad, si bien se estima que éstos son entre un 10 y un 20% del total. La mayoría de ellos terminaron en una lesión ocular (70%) o de la piel (12%). La explicación es sencilla: la piel, por cuanto recubre gran parte del cuerpo y es el tejido con más probabilidad de recibir la radiación. El ojo, debido a que está precisamente preparado para recibir la luz y proyectar las imágenes sobre la retina. En este proceso de focalización de la luz, se reduce en un factor elevado el área ocupada por el haz luminoso, aumentando por tanto proporcionalmente la irradiancia o el nivel de exposición. Bibliografía Jim Rockwell, “Education Suffers Increase in Injuries”, Optics & Laser Europe, Abril, 1999
  • #27 ANIMAR! Referencias W. N. Charman, “Optics of the Eye”, en “Handbook of Optics, Volume I”, Michael Bass, Editor, McGraw Hill, 1995
  • #28 ANIMAR! Referencias W. N. Charman, “Optics of the Eye”, en “Handbook of Optics, Volume I”, Michael Bass, Editor, McGraw Hill, 1995
  • #29 ANIMAR! Referencias W. N. Charman, “Optics of the Eye”, en “Handbook of Optics, Volume I”, Michael Bass, Editor, McGraw Hill, 1995
  • #30 ANIMAR! Referencias W. N. Charman, “Optics of the Eye”, en “Handbook of Optics, Volume I”, Michael Bass, Editor, McGraw Hill, 1995
  • #31 Gráfica de XXX
  • #40 James bond “Goldfinger” 1964
  • #45 Proteger a equipos y personas de radiación luminosa perjudicial proveniente de fuente LED o láser Definir los niveles seguros de trabajo (EMP) Establecer una clasificación estándar de los equipos láser de acuerdo con su peligrosidad Proponer las medidas preventivas a tomar por: El fabricante: clasificación y etiquetado El usuario: formación, gafas de protección, ... Proteger ante otros riesgos derivados en el uso de fuentes LED o láser
  • #52 CONDICIONES NORMALES DE OPERACIÓN Referencias:
  • #53 Uno de los principales motivos es que ahora hay nuevos tipos de láseres y fuentes en general, para los que además se han buscado nuevos usos no previstos. Ahora los láseres están incluidos incluso en productos de consumo, cuando en 1973 era impensable que alguien tuviese un láser en casa. Además, se han realizado nuevos estudios y estadísticas de accidentes que vienen a confirmar la necesidad de modificar la normativa. Además, las normas ANSI y CEI, a pesar de su gran similitud, han divergido ... Ejemplos de nuevos datos, estadísticas y estudios: Accidentes con láseres 3ª, solo 1, el de la impresora láser umbral de riesgo para la luz azul reflejo parpebral Referencias Bryan A. Tozer, “Revised Safety Standards to Benefit Laser Design and Use”, Laser Focus Worl, Junio, 2001 E. Sutter, “Extended Sources-Concepts and Potential Hazards”, Optics & Laser Technology, Vol. 27, No. 1, 1995 D. H. Sliney, “Differences between light emitting diodes (LEDs) and laser diode: implication for hazard assessment”, CIE LED Symposium on Standard Methods for Specifiying and Measuring LED Characteristics, 1997.
  • #54 Uno de los principales motivos es que ahora hay nuevos tipos de láseres y fuentes en general, para los que además se han buscado nuevos usos no previstos. Ahora los láseres están incluidos incluso en productos de consumo, cuando en 1973 era impensable que alguien tuviese un láser en casa. Además, se han realizado nuevos estudios y estadísticas de accidentes que vienen a confirmar la necesidad de modificar la normativa. Además, las normas ANSI y CEI, a pesar de su gran similitud, han divergido ... Ejemplos de nuevos datos, estadísticas y estudios: Accidentes con láseres 3ª, solo 1, el de la impresora láser umbral de riesgo para la luz azul reflejo parpebral Referencias Bryan A. Tozer, “Revised Safety Standards to Benefit Laser Design and Use”, Laser Focus Worl, Junio, 2001 E. Sutter, “Extended Sources-Concepts and Potential Hazards”, Optics & Laser Technology, Vol. 27, No. 1, 1995 D. H. Sliney, “Differences between light emitting diodes (LEDs) and laser diode: implication for hazard assessment”, CIE LED Symposium on Standard Methods for Specifiying and Measuring LED Characteristics, 1997.
  • #56 CONDICIONES NORMALES DE OPERACIÓN Referencias:
  • #62 CONDICIONES NORMALES DE OPERACIÓN Referencias:
  • #63 CONDICIONES NORMALES DE OPERACIÓN Referencias:
  • #74 Se exige que el fabricante o el operador realicen un análisis de fallos de forma que la probabilidad de exceder el LEA de clase 3A en caso de fallo del sistema, no supere el valor de 500 FIT (500 fallos que aumenten a niveles peligrosos la radiación accesible, por cada 10 9 horas). Considerando el tiempo que un ingeniero de mantenimiento puede pasar con fibras activas a lo largo de su vida laboral, este valor de 500 fallos por cada 10 9 se transforma en 5 HIT, es decir, una probabilidad de 5 incidentes de riesgo por cada 10 9 horas. Las organizaciones dedicadas a la seguridad e higiene en el trabajo considera que cualquier valor en torno a 5 HITs o menor entraña un riesgo totalmente despreciable.
  • #75 Las tasas de fallos en este ejemplo son: Diodo láser no refrigerado: 500 FIT, el 5% de los fallos producen aumento de potencia, el 65% disminución y el 30% deja de emitir Transistor BFR96: 8 FIT, 73% cortocircuito y 27% circuito abierto. R: 0,2 FITs, 84% acaban en circuito abierto, solo el 5% en cortocircuito. C: 0,3 FITs, 49% en cortocircuito, 29% circuito abierto, 22% deriva de sus parámetros Un transistor bipolar presenta un 70% de fallos que producen cortocircuito, un 20% circuito abierto y un 10% degradación del comportamiento. El 90% de los fallos de una resistencia acaban en circuito abierto, el 10% restante en degradación funcional Los condensadores son muy dependientes de la tecnología, pueden llegar al 80% en cortocircuito. Los dispositivos optoelectrónicos tienen una tasa relativa del 10% para el cortocircuito, 50% para el circuito abierto, 40% para la degradación. Referencias: Finn Jensen, “Electronic Component Reliability”, John Wiley & Sons Ltd., 1998
