1. OLGA L. VARGAS
INGRID J. GÓMEZ
Seguridad Industrial

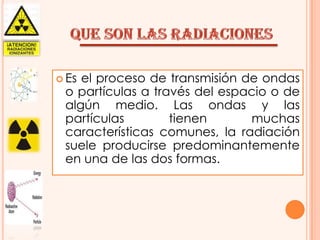

2.  Es
el proceso de transmisión de ondas
o partículas a través del espacio o de
algún medio. Las ondas y las
partículas
tienen
muchas
características comunes, la radiación
suele producirse predominantemente
en una de las dos formas.

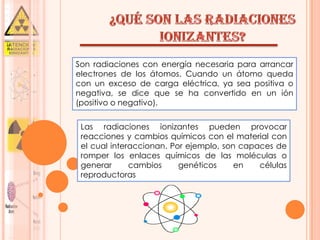

3. Son radiaciones con energía necesaria para arrancar
electrones de los átomos. Cuando un átomo queda
con un exceso de carga eléctrica, ya sea positiva o
negativa, se dice que se ha convertido en un ión
(positivo o negativo).
Las radiaciones ionizantes pueden provocar
reacciones y cambios químicos con el material con
el cual interaccionan. Por ejemplo, son capaces de
romper los enlaces químicos de las moléculas o
generar
cambios
genéticos
en
células
reproductoras

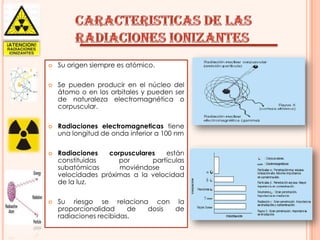

4. 




Su origen siempre es atómico.
Se pueden producir en el núcleo del
átomo o en los orbitales y pueden ser
de naturaleza electromagnética o
corpuscular.
Radiaciones electromagneticas tiene
una longitud de onda inferior a 100 nm
Radiaciones
corpusculares
están
constituidas
por
partículas
subatómicas
moviéndose
a
velocidades próximas a la velocidad
de la luz.
Su riesgo se relaciona con la
proporcionalidad
de
dosis
de
radiaciones recibidas.

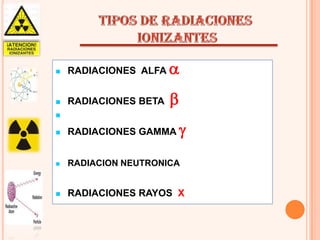

5. 
RADIACIONES ALFA


RADIACIONES BETA




RADIACIONES GAMMA

RADIACION NEUTRONICA

RADIACIONES RAYOS X

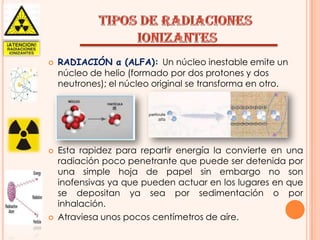

6. 


RADIACIÓN α (ALFA): Un núcleo inestable emite un
núcleo de helio (formado por dos protones y dos
neutrones); el núcleo original se transforma en otro.
Esta rapidez para repartir energía la convierte en una
radiación poco penetrante que puede ser detenida por
una simple hoja de papel sin embargo no son
inofensivas ya que pueden actuar en los lugares en que
se depositan ya sea por sedimentación o por
inhalación.
Atraviesa unos pocos centímetros de aíre.

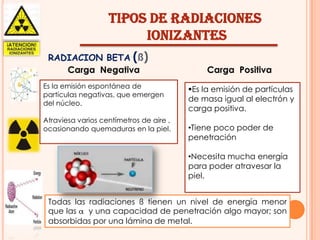

7. TIPOS DE RADIACIONES
IONIZANTES
RADIACION BETA (ß)
Carga Negativa
Es la emisión espontánea de
partículas negativas, que emergen
del núcleo.
Atraviesa varios centímetros de aire ,
ocasionando quemaduras en la piel.
Carga Positiva
Es la emisión de partículas
de masa igual al electrón y
carga positiva.
•Tiene poco poder de
penetración
•Necesita mucha energía
para poder atravesar la
piel.
Todas las radiaciones ß tienen un nivel de energía menor
que las α y una capacidad de penetración algo mayor; son
absorbidas por una lámina de metal.

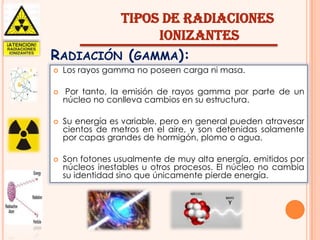

8. TIPOS DE RADIACIONES
IONIZANTES
RADIACIÓN (GAMMA):

Los rayos gamma no poseen carga ni masa.

Por tanto, la emisión de rayos gamma por parte de un
núcleo no conlleva cambios en su estructura.


Su energía es variable, pero en general pueden atravesar
cientos de metros en el aire, y son detenidas solamente
por capas grandes de hormigón, plomo o agua.
Son fotones usualmente de muy alta energía, emitidos por
núcleos inestables u otros procesos. El núcleo no cambia
su identidad sino que únicamente pierde energía.

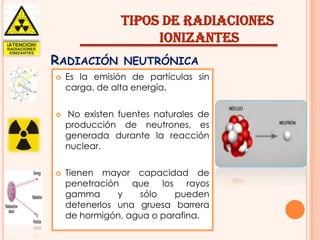

9. TIPOS DE RADIACIONES
IONIZANTES
RADIACIÓN



NEUTRÓNICA
Es la emisión de partículas sin
carga, de alta energía.
No existen fuentes naturales de
producción de neutrones, es
generada durante la reacción
nuclear.
Tienen mayor capacidad de
penetración que los rayos
gamma
y
sólo
pueden
detenerlos una gruesa barrera
de hormigón, agua o parafina.

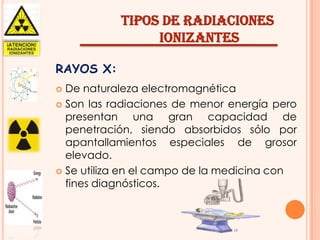

10. TIPOS DE RADIACIONES
IONIZANTES
RAYOS X:
De naturaleza electromagnética
 Son las radiaciones de menor energía pero
presentan una gran capacidad de
penetración, siendo absorbidos sólo por
apantallamientos especiales de grosor
elevado.
 Se utiliza en el campo de la medicina con
fines diagnósticos.


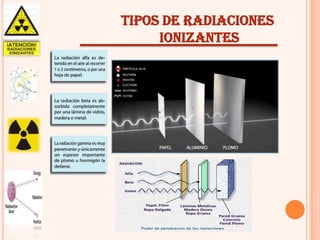

11. TIPOS DE RADIACIONES
IONIZANTES

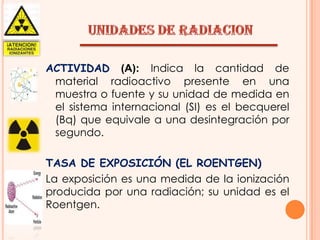

12. ACTIVIDAD (A): Indica la cantidad de
material radioactivo presente en una
muestra o fuente y su unidad de medida en
el sistema internacional (SI) es el becquerel
(Bq) que equivale a una desintegración por
segundo.
TASA DE EXPOSICIÓN (EL ROENTGEN)
La exposición es una medida de la ionización
producida por una radiación; su unidad es el
Roentgen.

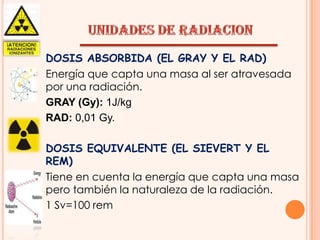

13. DOSIS ABSORBIDA (EL GRAY Y EL RAD)
Energía que capta una masa al ser atravesada
por una radiación.
GRAY (Gy): 1J/kg
RAD: 0,01 Gy.
DOSIS EQUIVALENTE (EL SIEVERT Y EL
REM)
Tiene en cuenta la energía que capta una masa
pero también la naturaleza de la radiación.
1 Sv=100 rem

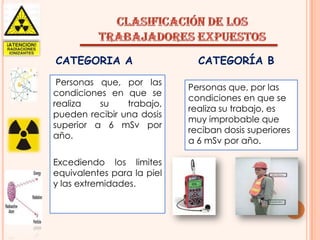

14. CATEGORIA A
Personas que, por las
condiciones en que se
realiza
su
trabajo,
pueden recibir una dosis
superior a 6 mSv por
año.
Excediendo los limites
equivalentes para la piel
y las extremidades.
CATEGORÍA B
Personas que, por las
condiciones en que se
realiza su trabajo, es
muy improbable que
reciban dosis superiores
a 6 mSv por año.

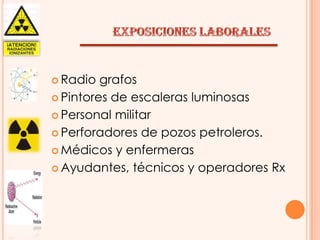

15.  Radio
grafos
 Pintores de escaleras luminosas
 Personal militar
 Perforadores de pozos petroleros.
 Médicos y enfermeras
 Ayudantes, técnicos y operadores Rx

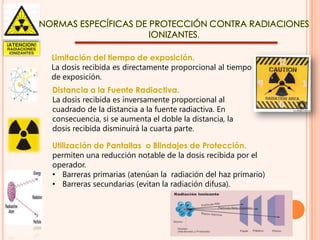

17. NORMAS ESPECÍFICAS DE PROTECCIÓN CONTRA RADIACIONES
IONIZANTES.
Limitación del tiempo de exposición.
La dosis recibida es directamente proporcional al tiempo
de exposición.
Distancia a la Fuente Radiactiva.
La dosis recibida es inversamente proporcional al
cuadrado de la distancia a la fuente radiactiva. En
consecuencia, si se aumenta el doble la distancia, la
dosis recibida disminuirá la cuarta parte.
Utilización de Pantallas o Blindajes de Protección.
permiten una reducción notable de la dosis recibida por el
operador.
• Barreras primarias (atenúan la radiación del haz primario)
• Barreras secundarias (evitan la radiación difusa).

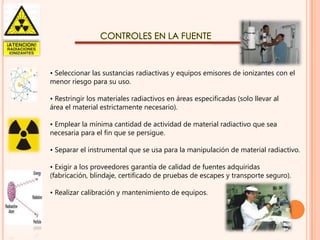

18. CONTROLES EN LA FUENTE
• Seleccionar las sustancias radiactivas y equipos emisores de ionizantes con el
menor riesgo para su uso.
• Restringir los materiales radiactivos en áreas especificadas (solo llevar al
área el material estrictamente necesario).
• Emplear la mínima cantidad de actividad de material radiactivo que sea
necesaria para el fin que se persigue.
• Separar el instrumental que se usa para la manipulación de material radiactivo.
• Exigir a los proveedores garantía de calidad de fuentes adquiridas
(fabricación, blindaje, certificado de pruebas de escapes y transporte seguro).
• Realizar calibración y mantenimiento de equipos.

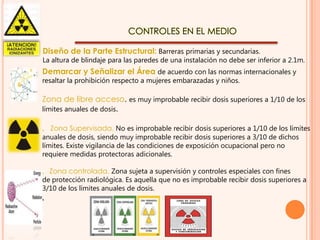

19. CONTROLES EN EL MEDIO
Diseño de la Parte Estructural: Barreras primarias y secundarias.
La altura de blindaje para las paredes de una instalación no debe ser inferior a 2.1m.
Demarcar y Señalizar el Área de acuerdo con las normas internacionales y
resaltar la prohibición respecto a mujeres embarazadas y niños.
Zona de libre acceso. es muy improbable recibir dosis superiores a 1/10 de los
límites anuales de dosis.
‚ Zona Supervisada. No es improbable recibir dosis superiores a 1/10 de los límites
anuales de dosis, siendo muy improbable recibir dosis superiores a 3/10 de dichos
límites. Existe vigilancia de las condiciones de exposición ocupacional pero no
requiere medidas protectoras adicionales.
‚ Zona controlada. Zona sujeta a supervisión y controles especiales con fines
de protección radiológica. Es aquella que no es improbable recibir dosis superiores a
3/10 de los límites anuales de dosis.
‚

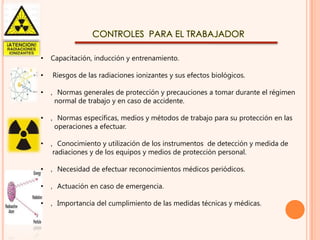

20. CONTROLES PARA EL TRABAJADOR
•
Capacitación, inducción y entrenamiento.
•
Riesgos de las radiaciones ionizantes y sus efectos biológicos.
•
‚ Normas generales de protección y precauciones a tomar durante el régimen
normal de trabajo y en caso de accidente.
•
‚ Normas específicas, medios y métodos de trabajo para su protección en las
operaciones a efectuar.
•
‚ Conocimiento y utilización de los instrumentos de detección y medida de
radiaciones y de los equipos y medios de protección personal.
•
‚ Necesidad de efectuar reconocimientos médicos periódicos.
•
‚ Actuación en caso de emergencia.
•
‚ Importancia del cumplimiento de las medidas técnicas y médicas.

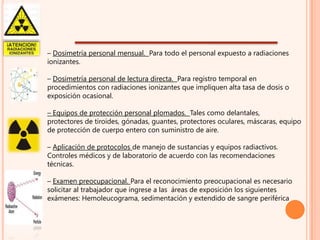

21. – Dosimetría personal mensual. Para todo el personal expuesto a radiaciones
ionizantes.
– Dosimetría personal de lectura directa. Para registro temporal en
procedimientos con radiaciones ionizantes que impliquen alta tasa de dosis o
exposición ocasional.
– Equipos de protección personal plomados. Tales como delantales,
protectores de tiroides, gónadas, guantes, protectores oculares, máscaras, equipo
de protección de cuerpo entero con suministro de aire.
– Aplicación de protocolos de manejo de sustancias y equipos radiactivos.
Controles médicos y de laboratorio de acuerdo con las recomendaciones
técnicas.
– Examen preocupacional. Para el reconocimiento preocupacional es necesario
solicitar al trabajador que ingrese a las áreas de exposición los siguientes
exámenes: Hemoleucograma, sedimentación y extendido de sangre periférica

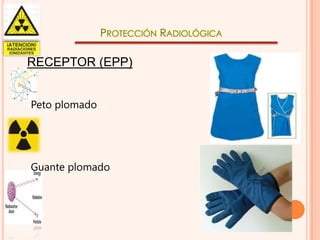

22. PROTECCIÓN RADIOLÓGICA
RECEPTOR (EPP)
•Peto plomado
•Guante plomado

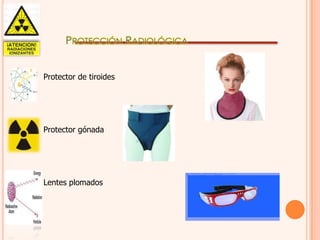

23. PROTECCIÓN RADIOLÓGICA
•Protector de tiroides
•Protector gónada
•Lentes plomados

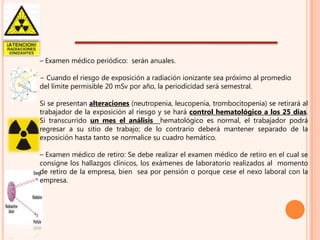

24. – Examen médico periódico: serán anuales.
− Cuando el riesgo de exposición a radiación ionizante sea próximo al promedio
del límite permisible 20 mSv por año, la periodicidad será semestral.
Si se presentan alteraciones (neutropenia, leucopenia, trombocitopenia) se retirará al
trabajador de la exposición al riesgo y se hará control hematológico a los 25 días.
Si transcurrido un mes el análisis hematológico es normal, el trabajador podrá
regresar a su sitio de trabajo; de lo contrario deberá mantener separado de la
exposición hasta tanto se normalice su cuadro hemático.
– Examen médico de retiro: Se debe realizar el examen médico de retiro en el cual se
consigne los hallazgos clínicos, los exámenes de laboratorio realizados al momento
de retiro de la empresa, bien sea por pensión o porque cese el nexo laboral con la
empresa.

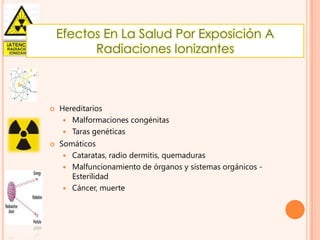

25. Efectos En La Salud Por Exposición A
Radiaciones Ionizantes


Hereditarios
 Malformaciones congénitas
 Taras genéticas
Somáticos
 Cataratas, radio dermitis, quemaduras
 Malfuncionamiento de órganos y sistemas orgánicos Esterilidad
 Cáncer, muerte

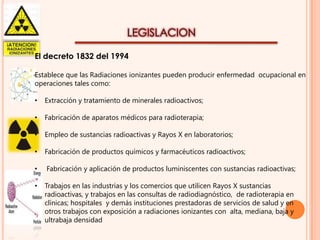

26. LEGISLACION
El decreto 1832 del 1994
Establece que las Radiaciones ionizantes pueden producir enfermedad ocupacional en
operaciones tales como:
•
Extracción y tratamiento de minerales radioactivos;
•
Fabricación de aparatos médicos para radioterapia;
•
Empleo de sustancias radioactivas y Rayos X en laboratorios;
•
Fabricación de productos químicos y farmacéuticos radioactivos;
•
Fabricación y aplicación de productos luminiscentes con sustancias radioactivas;
•
Trabajos en las industrias y los comercios que utilicen Rayos X sustancias
radioactivas, y trabajos en las consultas de radiodiagnóstico, de radioterapia en
clínicas; hospitales y demás instituciones prestadoras de servicios de salud y en
otros trabajos con exposición a radiaciones ionizantes con alta, mediana, baja y
ultrabaja densidad

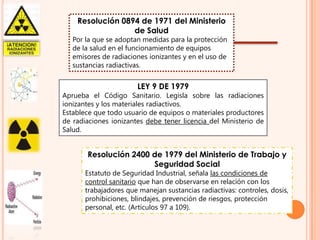

27. Resolución 0894 de 1971 del Ministerio
de Salud
Por la que se adoptan medidas para la protección
de la salud en el funcionamiento de equipos
emisores de radiaciones ionizantes y en el uso de
sustancias radiactivas.
LEY 9 DE 1979
Aprueba el Código Sanitario. Legisla sobre las radiaciones
ionizantes y los materiales radiactivos.
Establece que todo usuario de equipos o materiales productores
de radiaciones ionizantes debe tener licencia del Ministerio de
Salud.
Resolución 2400 de 1979 del Ministerio de Trabajo y
Seguridad Social
Estatuto de Seguridad Industrial, señala las condiciones de
control sanitario que han de observarse en relación con los
trabajadores que manejan sustancias radiactivas: controles, dosis,
prohibiciones, blindajes, prevención de riesgos, protección
personal, etc. (Artículos 97 a 109).

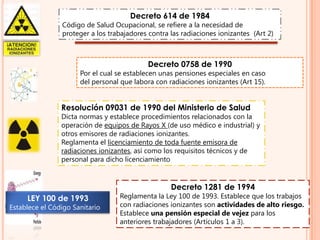

28. Decreto 614 de 1984
Código de Salud Ocupacional, se refiere a la necesidad de
proteger a los trabajadores contra las radiaciones ionizantes (Art 2)
Decreto 0758 de 1990
Por el cual se establecen unas pensiones especiales en caso
del personal que labora con radiaciones ionizantes (Art 15).
Resolución 09031 de 1990 del Ministerio de Salud
Dicta normas y establece procedimientos relacionados con la
operación de equipos de Rayos X (de uso médico e industrial) y
otros emisores de radiaciones ionizantes.
Reglamenta el licenciamiento de toda fuente emisora de
radiaciones ionizantes, así como los requisitos técnicos y de
personal para dicho licenciamiento
Decreto 1281 de 1994
LEY 100 de 1993
Establece el Código Sanitario
Reglamenta la Ley 100 de 1993. Establece que los trabajos
con radiaciones ionizantes son actividades de alto riesgo.
Establece una pensión especial de vejez para los
anteriores trabajadores (Artículos 1 a 3).

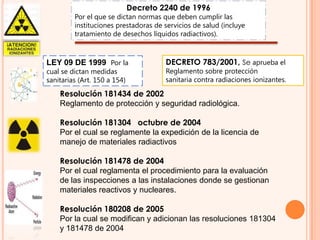

29. Decreto 2240 de 1996
Por el que se dictan normas que deben cumplir las
instituciones prestadoras de servicios de salud (incluye
tratamiento de desechos líquidos radiactivos).
LEY 09 DE 1999 Por la
cual se dictan medidas
sanitarias (Art. 150 a 154)
DECRETO 783/2001, Se aprueba el
Reglamento sobre protección
sanitaria contra radiaciones ionizantes.
Resolución 181434 de 2002
Reglamento de protección y seguridad radiológica.
Resolución 181304 octubre de 2004
Por el cual se reglamente la expedición de la licencia de
manejo de materiales radiactivos
Resolución 181478 de 2004
Por el cual reglamenta el procedimiento para la evaluación
de las inspecciones a las instalaciones donde se gestionan
materiales reactivos y nucleares.
Resolución 180208 de 2005
Por la cual se modifican y adicionan las resoluciones 181304
y 181478 de 2004

30. http://es.scribd.com/doc/50817392/4/Tipos-deradiaciones-y-caracteristicas
 http://www.oni.escuelas.edu.ar/2002/buenos_air
es/radiacion/tipos.htm#RADIACION IONIZANTE
 http://divnuclear.fisica.edu.uy/libro/Que_son_las
_radiaciones_ionizantes.pdf
 http://www.scai.uma.es/servicios/area_radioisot
opos/rad/files/stacks_image_498_1.pdf
 http://www.javeriana.edu.co/biblos/tesis/enferme
ria/tesis05.pdf

