La nivelación es un procedimiento para determinar desniveles entre puntos o la relación entre puntos y un plano de referencia. Existen varios tipos de nivelación como la geométrica directa (nivel y mira), la compuesta, la trigonométrica, y la barométrica. La nivelación geométrica es la más precisa y puede ser simple o compuesta, usando un nivel y mira para medir desniveles entre puntos.

1. NIVELACIÓN
GEOMÉTRICA –
TOPOGRAFÍA BÁSICA
NOVIEMBRE 2021
Ing. CENTA TOMAZ

2. Servicio Nacional de Capacitación para la Industria de la Construcción - SENCICO

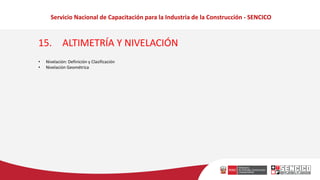

15. ALTIMETRÍA Y NIVELACIÓN
• Nivelación: Definición y Clasificación
• Nivelación Geométrica

3. Servicio Nacional de Capacitación para la Industria de la Construcción - SENCICO

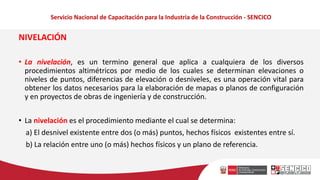

NIVELACIÓN
• La nivelación, es un termino general que aplica a cualquiera de los diversos
procedimientos altimétricos por medio de los cuales se determinan elevaciones o
niveles de puntos, diferencias de elevación o desniveles, es una operación vital para
obtener los datos necesarios para la elaboración de mapas o planos de configuración
y en proyectos de obras de ingeniería y de construcción.
• La nivelación es el procedimiento mediante el cual se determina:
a) El desnivel existente entre dos (o más) puntos, hechos físicos existentes entre sí.
b) La relación entre uno (o más) hechos físicos y un plano de referencia.

4. Servicio Nacional de Capacitación para la Industria de la Construcción - SENCICO

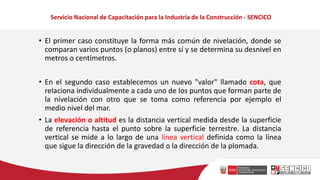

• El primer caso constituye la forma más común de nivelación, donde se
comparan varios puntos (o planos) entre sí y se determina su desnivel en
metros o centímetros.
• En el segundo caso establecemos un nuevo "valor" llamado cota, que
relaciona individualmente a cada uno de los puntos que forman parte de
la nivelación con otro que se toma como referencia por ejemplo el
medio nivel del mar.
• La elevación o altitud es la distancia vertical medida desde la superficie
de referencia hasta el punto sobre la superficie terrestre. La distancia
vertical se mide a lo largo de una línea vertical definida como la línea
que sigue la dirección de la gravedad o la dirección de la plomada.

5. Servicio Nacional de Capacitación para la Industria de la Construcción - SENCICO
Teodolito, mira o señales
Nivelación indirecta
Nivel y mira
Directa, la más precisa
Simple o compuesta
Nivelación
trigonométrica
Nivelación
Barométrica
Barómetro
Presión atmosférica
Cota menos precisa
Tipos de Nivelación:
Nivelación Geométrica
Cálculos por las
leyes de la trigonometría

6. Servicio Nacional de Capacitación para la Industria de la Construcción - SENCICO

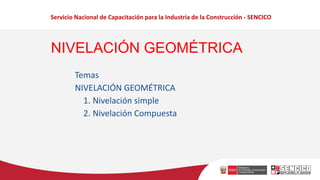

Temas
NIVELACIÓN GEOMÉTRICA
1. Nivelación simple
2. Nivelación Compuesta
NIVELACIÓN GEOMÉTRICA

7. Servicio Nacional de Capacitación para la Industria de la Construcción - SENCICO
La nivelación directa consiste en ir leyendo el hilo medio para cada
punto deseado haciendo cambios de instrumento cuando sea necesario.
Los puntos se clasifican en dos tipos:
-Punto de cambio: Son los que sirven de apoyo para la marcha de la
nivelación y sobre los cuales se hace una lectura de adelante y una de
atrás y sirve para un cambio de posición instrumental.
-Puntos intermedios: Son los puntos sobre los cuales se ha hecho una
instalación simple de mira, que no intervienen en la marcha de la
nivelación y en los cuales se hace lectura y no nos sirven para apoyar un
cambio de posición instrumental. Son como puntos de detalle.

8. Servicio Nacional de Capacitación para la Industria de la Construcción - SENCICO
 Los retículos consisten en dos trazos finos, paralelos y equidistantes del
horizontal de la cruz filar o hilos axiales.
 La separación de los hilos del retículo está calculada para que la constante
estadimétrica generalmente sea 100.
Lectura de la estadía

9. Servicio Nacional de Capacitación para la Industria de la Construcción - SENCICO

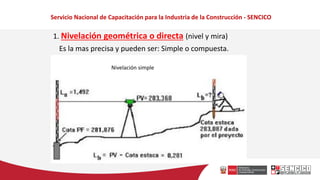

1. Nivelación geométrica o directa (nivel y mira)
Es la mas precisa y pueden ser: Simple o compuesta.
Nivelación simple

10. Servicio Nacional de Capacitación para la Industria de la Construcción - SENCICO

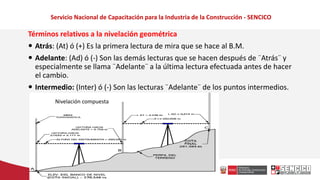

Términos relativos a la nivelación geométrica
 Atrás: (At) ó (+) Es la primera lectura de mira que se hace al B.M.
 Adelante: (Ad) ó (-) Son las demás lecturas que se hacen después de ¨Atrás¨ y
especialmente se llama ¨Adelante¨ a la última lectura efectuada antes de hacer
el cambio.
 Intermedio: (Inter) ó (-) Son las lecturas ¨Adelante¨ de los puntos intermedios.
Nivelación compuesta

11. Servicio Nacional de Capacitación para la Industria de la Construcción - SENCICO

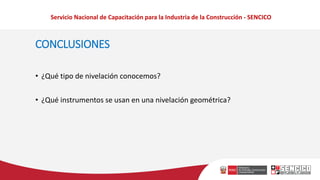

CONCLUSIONES
• ¿Qué tipo de nivelación conocemos?
• ¿Qué instrumentos se usan en una nivelación geométrica?
