1. IES CLARA CAMPOAMOR DEPARTAMENTO DE TECNOLOGÍAS. CURSO 2010/2011
TEMA 1. ELECTRICIDAD Y CIRCUITO ELÉCTRICO.
• SESIÓN 1.SEMICONDUCTORES.
Consulta la siguiente dirección http://www.ifent.org/lecciones/semiconductor/tipo-
N.asp y contesta a las siguientes preguntas:
1. Definición de semiconductor y nombrar los más utilizados.
2. ¿Qué son los semiconductores intrínsecos?¿Qué circulaciones se establecen en
ellos? ¿Se alcanzan grandes corrientes de electrones? ¿Por qué ¿
3. ¿Qué es el dopado de semiconductores? ¿Qué tipos de semiconductores surgen
de este dopado?
4. Explica con un dibujo los semiconductores tipo N. ¿Con qué elementos
dopamos a los semiconductores para que sean de este tipo?
5. Definición de los semiconductores tipo P. Nombra los elementos que se utilizan
para dopar estos semiconductores.
• SESIÓN 2. EL DIODO.
La dirección para conseguir información es
http://www.isftic.mepsyd.es/w3/eos/MaterialesEducativos/mem2003/01/material/co
mponentes/diodo.htm
Contesta:
1. ¿Qué es un diodo? Dibuja su símbolo.
2. ¿Qué significa la banda blanca impresa en el diodo real?.
3. Para que funcione como un interruptor debe polarizarse, es decir, conectarse
correctamente al polo negativo y positivo de la pila. Dibuja la dos
polarizaciones directa e inversa y comprueba el resultado en el Cocodrile.
Guarda los circuitos en tu carpeta.
• SESIÓN 3. EL DIODO LED. APLICACIONES EN LA VIDA
COTIDIANA.
Consulta la siguiente dirección:
http://www.consumer.es/web/es/tecnologia/hardware/2006/01/09/148391.php
Además también tienes la siguientes información.
Tipos de Diodos
Hay muchos tipos de diodos: podemos definir los diodos de potencia, que aguantan
tensiones altas sin abandonar las características de un diodo, los de Silicio (referencia
comercial 1N4001- 1N4007, por ejemplo, de tensión umbral 0.6 a 0.8 voltios aprox. )
para propósitos de rectificación, los de Germanio (1N4148) con una tensión umbral de
0.2 ó 0.3 Voltios, para propósitos generales, los LED's (abreviatura inglesa de Light
Emitting Diodes – Diodos emisores de luz) que son como bombillas cuando se les
polariza en directa y los diodos Zener, que tienen una tensión de ruptura baja y sirven
para propósitos de estabilización de señales continuas.

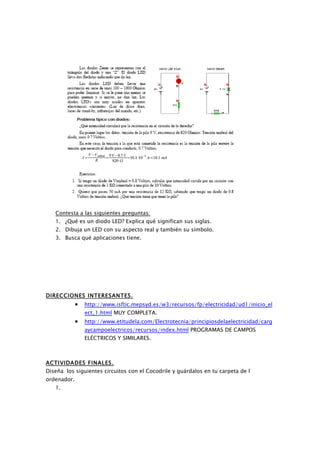

2. Contesta a las siguientes preguntas:
1. ¿Qué es un diodo LED? Explica qué significan sus siglas.
2. Dibuja un LED con su aspecto real y también su símbolo.
3. Busca qué aplicaciones tiene.
DIRECCIONES INTERESANTES.
• http://www.isftic.mepsyd.es/w3/recursos/fp/electricidad/ud1/inicio_el
ect_1.html MUY COMPLETA.
• http://www.etitudela.com/Electrotecnia/principiosdelaelectricidad/carg
aycampoelectricos/recursos/index.html PROGRAMAS DE CAMPOS
ELÉCTRICOS Y SIMILARES.
ACTIVIDADES FINALES.
Diseña los siguientes circuitos con el Cocodrile y guárdalos en tu carpeta de l
ordenador.
1.

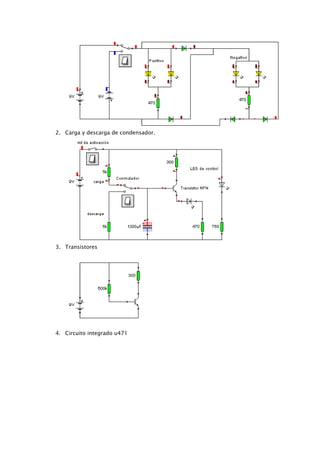

3. 2. Carga y descarga de condensador.
3. Transistores
4. Circuito integrado u471

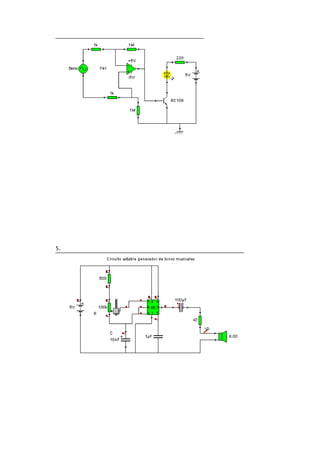

4. 5.
