Este documento presenta un proyecto de una tarjeta con 9 LEDs realizado por un estudiante. Explica que cada LED se conectó con una resistencia individual a una placa de protoboard, usando un solo diodo para encenderlos de forma separada. Luego, el circuito se transfirió a una placa de cobre quemada y los componentes se soldaron. Finalmente, analiza los componentes electrónicos utilizados y resume las conclusiones sobre el proyecto.

1. Colegio Vocacional Monseñor
Sanabria
Departamento de: Electrotecnia
Proyecto- tarjeta de 9 leds
Estudiante:
Nicole Lizano Ramírez
Sección:
11-7
Profesor:
Luis Fernando Corrales Corrales
2015

2. INRODUCCION
Este proyecto corresponde a montar en la protoboar 9 leds con una resistencia
cada una, con solo un diodo y distintas salidas para prender por separado cada
led, seguido de esto debía realizarse un diagrama (en una hoja), pasarlo a una
placa virgen de cobre, quemarla, montar lo que se tenía en la protoboar en la
placa, soldar los componentes.
Para esto se utilizaron leds de alta luminosidad y estos responden a la señal que
se le aplique, que en este caso son 120 voltios, este proyecto fue anteriormente
estudiado, e investigado para la correcta realización del mismo y en gran parte se
han facilitado muchos conocimientos
Por ejemplo antes de realizarlo se debía saber la funcionalidad e los diodos, los
leds, y las resistencias por aparte, entonces solo dependía de juntar los
conocimientos. Sin embargo hay ciertas cosas que si se debían investigar como lo
era el averiguar la resistencia correcta porque si se usaba un valor incorrecto se
podían sobrecalentar y aunque no afectaba de gran manera en el brotoboar si
podía dañar las pistas cuando se colocara en la placa.

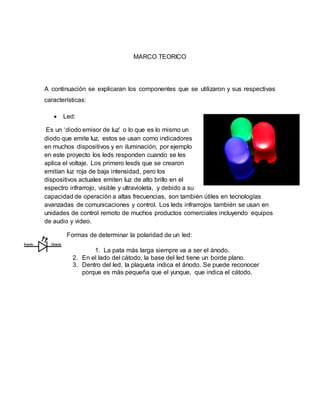

3. MARCO TEORICO
A continuación se explicaran los componentes que se utilizaron y sus respectivas
características:
 Led:
Es un ‘diodo emisor de luz’ o lo que es lo mismo un
diodo que emite luz, estos se usan como indicadores
en muchos dispositivos y en iluminación, por ejemplo
en este proyecto los leds responden cuando se les
aplica el voltaje. Los primero lesds que se crearon
emitían luz roja de baja intensidad, pero los
dispositivos actuales emiten luz de alto brillo en el
espectro infrarrojo, visible y ultravioleta, y debido a su
capacidad de operación a altas frecuencias, son también útiles en tecnologías
avanzadas de comunicaciones y control. Los leds infrarrojos también se usan en
unidades de control remoto de muchos productos comerciales incluyendo equipos
de audio y video.
Formas de determinar la polaridad de un led:
1. La pata más larga siempre va a ser el ánodo.
2. En el lado del cátodo, la base del led tiene un borde plano.
3. Dentro del led, la plaqueta indica el ánodo. Se puede reconocer
porque es más pequeña que el yunque, que indica el cátodo.

4. Ventajas:
 Bajo consumo de energía
 Un mayor tiempo de vida
 Resistencia a las vibraciones
 Reducida emisión de calor
 No contienen mercurio
 No crean campos magnéticos altos como la tecnología de inducción
magnética
 Reducen ruidos en las líneas eléctricas
 Material resistente
 Mayoría de los colores
 Cuentan con un alto nivel de fiabilidad y duración.
Desventajas
 Emiten una frecuencia de luz muy azul
 Pueden ser dañinos para la vista y provocar contaminación lumínica
 Requieren una corriente eléctrica más precisa
 Requieren de disipadores de calor cada vez más eficientes en comparación
con las bombillas.

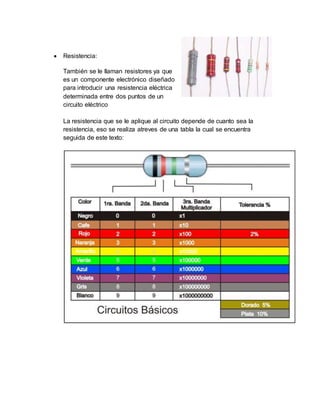

5.  Resistencia:
También se le llaman resistores ya que
es un componente electrónico diseñado
para introducir una resistencia eléctrica
determinada entre dos puntos de un
circuito eléctrico
La resistencia que se le aplique al circuito depende de cuanto sea la
resistencia, eso se realiza atreves de una tabla la cual se encuentra
seguida de este texto:

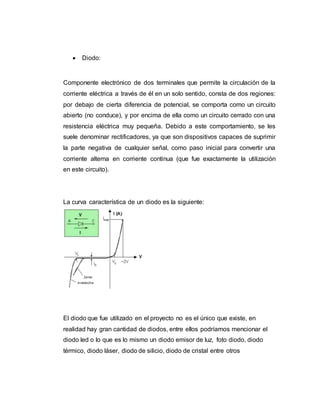

6.  Diodo:
Componente electrónico de dos terminales que permite la circulación de la
corriente eléctrica a través de él en un solo sentido, consta de dos regiones:
por debajo de cierta diferencia de potencial, se comporta como un circuito
abierto (no conduce), y por encima de ella como un circuito cerrado con una
resistencia eléctrica muy pequeña. Debido a este comportamiento, se les
suele denominar rectificadores, ya que son dispositivos capaces de suprimir
la parte negativa de cualquier señal, como paso inicial para convertir una
corriente alterna en corriente continua (que fue exactamente la utilización
en este circuito).
La curva característica de un diodo es la siguiente:
El diodo que fue utilizado en el proyecto no es el único que existe, en
realidad hay gran cantidad de diodos, entre ellos podríamos mencionar el
diodo led o lo que es lo mismo un diodo emisor de luz, foto diodo, diodo
térmico, diodo láser, diodo de silicio, diodo de cristal entre otros

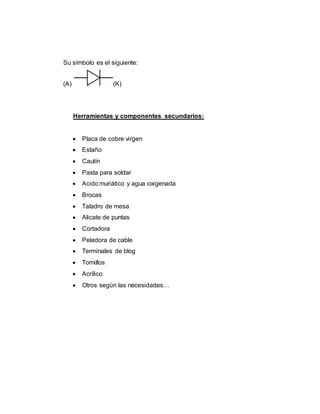

7. Su símbolo es el siguiente:
(A) (K)
Herramientas y componentes secundarios:
 Placa de cobre virgen
 Estaño
 Cautín
 Pasta para soldar
 Acido muriático y agua oxigenada
 Brocas
 Taladro de mesa
 Alicate de puntas
 Cortadora
 Peladora de cable
 Terminales de blog
 Tornillos
 Acrílico
 Otros según las necesidades…

8. Crónicas:

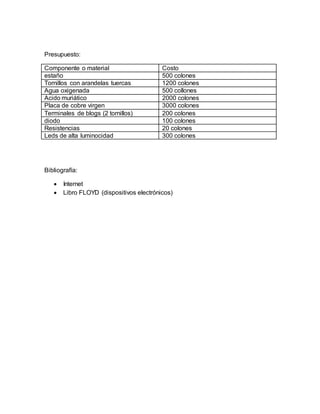

9. Presupuesto:
Componente o material Costo
estaño 500 colones
Tornillos con arandelas tuercas 1200 colones
Agua oxigenada 500 collones
Acido muriático 2000 colones
Placa de cobre virgen 3000 colones
Terminales de blogs (2 tornillos) 200 colones
diodo 100 colones
Resistencias 20 colones
Leds de alta luminocidad 300 colones
Bibliografía:
 Internet
 Libro FLOYD (dispositivos electrónicos)

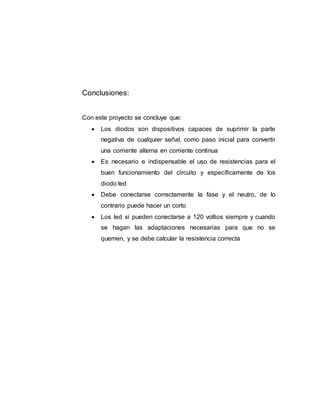

10. Conclusiones:
Con este proyecto se concluye que:
 Los diodos son dispositivos capaces de suprimir la parte
negativa de cualquier señal, como paso inicial para convertir
una corriente alterna en corriente continua
 Es necesario e indispensable el uso de resistencias para el
buen funcionamiento del circuito y específicamente de los
diodo led
 Debe conectarse correctamente la fase y el neutro, de lo
contrario puede hacer un corto
 Los led si pueden conectarse a 120 voltios siempre y cuando
se hagan las adaptaciones necesarias para que no se
quemen, y se debe calcular la resistencia correcta
