Este documento describe los semiconductores intrínsecos y extrínsecos. Los semiconductores intrínsecos son puros, como el silicio puro. A temperatura ambiente se comportan como aislantes, con pocos electrones libres. Los semiconductores extrínsecos tienen impurezas que los dopan, haciéndolos tipo N o tipo P. Los tipo N tienen más electrones como portadores mayoritarios, mientras que los tipo P tienen más huecos como portadores mayoritarios.

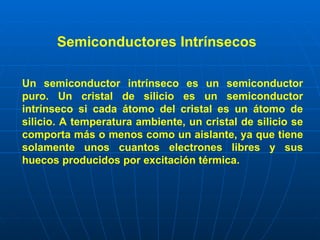

1. Semiconductores Intrínsecos Un semiconductor intrínseco es un semiconductor puro. Un cristal de silicio es un semiconductor intrínseco si cada átomo del cristal es un átomo de silicio. A temperatura ambiente, un cristal de silicio se comporta más o menos como un aislante, ya que tiene solamente unos cuantos electrones libres y sus huecos producidos por excitación térmica.

2. Los elementos semiconductores por excelencia son el silicio y el germanio, aunque existen otros elementos como el estaño, y compuestos como el arseniuro de galio que se comportan como tales. Tomemos como ejemplo el silicio en su modelo bidimensional: Vemos como cada átomo de silicio se rodea de sus 4 vecinos próximos con lo que comparte sus electrones de valencia.

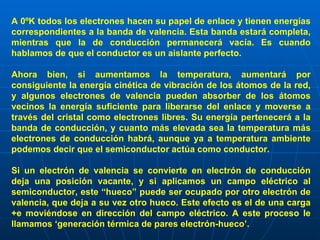

3. A 0ºK todos los electrones hacen su papel de enlace y tienen energías correspondientes a la banda de valencia. Esta banda estará completa, mientras que la de conducción permanecerá vacía. Es cuando hablamos de que el conductor es un aislante perfecto. Ahora bien, si aumentamos la temperatura, aumentará por consiguiente la energía cinética de vibración de los átomos de la red, y algunos electrones de valencia pueden absorber de los átomos vecinos la energía suficiente para liberarse del enlace y moverse a través del cristal como electrones libres. Su energía pertenecerá a la banda de conducción, y cuanto más elevada sea la temperatura más electrones de conducción habrá, aunque ya a temperatura ambiente podemos decir que el semiconductor actúa como conductor. Si un electrón de valencia se convierte en electrón de conducción deja una posición vacante, y si aplicamos un campo eléctrico al semiconductor, este “hueco” puede ser ocupado por otro electrón de valencia, que deja a su vez otro hueco. Este efecto es el de una carga +e moviéndose en dirección del campo eléctrico. A este proceso le llamamos ‘generación térmica de pares electrón-hueco’.

4. Semiconductores extrínsecos Los semiconductores extrínsecos se caracterizan, porque tienen un pequeño porcentaje de impurezas, respecto a los intrínsecos; esto es, posee elementos trivalentes o pentavalentes, o lo que es lo mismo, se dice que el elemento está dopado. Dependiendo de si está dopado de elementos trivalentes, o pentavalentes, se diferencian dos tipos: Semiconductores extrínsecos tipo N Semiconductores extrínsecos de tipo P

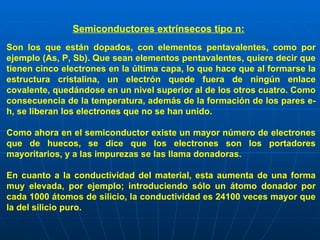

5. Son los que están dopados, con elementos pentavalentes, como por ejemplo (As, P, Sb). Que sean elementos pentavalentes, quiere decir que tienen cinco electrones en la última capa, lo que hace que al formarse la estructura cristalina, un electrón quede fuera de ningún enlace covalente, quedándose en un nivel superior al de los otros cuatro. Como consecuencia de la temperatura, además de la formación de los pares e-h, se liberan los electrones que no se han unido. Como ahora en el semiconductor existe un mayor número de electrones que de huecos, se dice que los electrones son los portadores mayoritarios, y a las impurezas se las llama donadoras. En cuanto a la conductividad del material, esta aumenta de una forma muy elevada, por ejemplo; introduciendo sólo un átomo donador por cada 1000 átomos de silicio, la conductividad es 24100 veces mayor que la del silicio puro. Semiconductores extrínsecos tipo n:

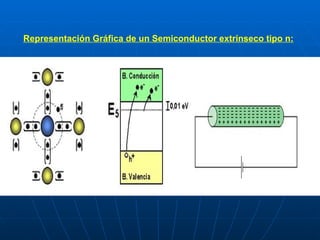

6. Representación Gráfica de un Semiconductor extrínseco tipo n:

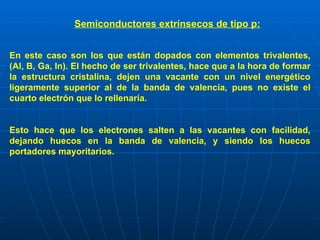

7. Semiconductores extrínsecos de tipo p: En este caso son los que están dopados con elementos trivalentes, (Al, B, Ga, In). El hecho de ser trivalentes, hace que a la hora de formar la estructura cristalina, dejen una vacante con un nivel energético ligeramente superior al de la banda de valencia, pues no existe el cuarto electrón que lo rellenaría. Esto hace que los electrones salten a las vacantes con facilidad, dejando huecos en la banda de valencia, y siendo los huecos portadores mayoritarios.

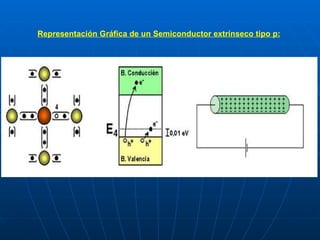

8. Representación Gráfica de un Semiconductor extrínseco tipo p:
