Este documento presenta un seminario sobre el funcionamiento y uso del OTDR (reflectómetro óptico en el dominio del tiempo). Explica los principios de cómo el OTDR mide las reflexiones de luz a lo largo de una fibra óptica para diagnosticar problemas, y cubre las especificaciones, configuraciones, mediciones y uso del OTDR para localizar eventos y pérdidas en un enlace de fibra.

1. OTDR
Seminario

2.  Principios de funcionamiento
 Especificaciones del OTDR
 Configuraciones
 Mediciones
 Clínica de OTDR
Temario

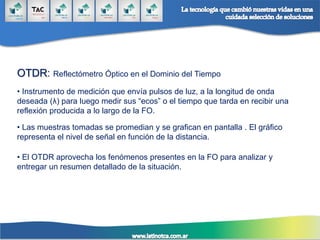

3. OTDR: Reflectómetro Óptico en el Dominio del Tiempo
• Instrumento de medición que envía pulsos de luz, a la longitud de onda
deseada (λ) para luego medir sus “ecos” o el tiempo que tarda en recibir una
reflexión producida a lo largo de la FO.
• Las muestras tomadas se promedian y se grafican en pantalla . El gráfico
representa el nivel de señal en función de la distancia.
• El OTDR aprovecha los fenómenos presentes en la FO para analizar y
entregar un resumen detallado de la situación.

4. Principio de funcionamiento
Este dispositivo intercepta la mayor cantidad de señal, la que es fotoamplificada y transformada en
señal eléctrica. Como se trata de una señal de 40 a 80 decibeles por debajo de la señal enviada, es
necesario mejorar la relación señal/ruido y el rango dinámico, por lo que el láser debe suministrar una
alta potencia óptica y así alejarla del nivel de ruido.
El OTDR inyecta una secuencia de impulsos periódicos los cuales son suministrados por una fuente
óptica estable, como un láser, con la longitud de onda adecuada.
Debido al fenómeno Rayleigh, de la cantidad energía que se dispersa en cada punto de la fibra, y
hacia todas las direcciones, sólo una minúscula parte retorna hacia el OTDR.
Esta pequeña retrodifusión es recibida por un fotodetector o detector óptico, que es parte del mismo
circuito de la fuente óptica.

5. Especificaciones del OTDR
 Rango dinámico
 Zona muerta
 Resolución
 Precisión
 Longitud de onda

6. Especificaciones del OTDR
Rango dinámico
Determina la longitud máxima
observable de la fibra y, por lo tanto, la
capacidad del OTDR para analizar
alguna conexión.
La figura superior muestra un rastro obtenido en 180
segundos con un OTDR de rango dinámico bajo. La figura
de más bajo muestra un rastro obtenido en 10 segundos
con un rango dinámico alto.

7. Especificaciones del OTDR

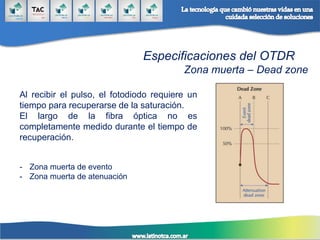

Zona muerta – Dead zone
Al recibir el pulso, el fotodiodo requiere un
tiempo para recuperarse de la saturación.
El largo de la fibra óptica no es
completamente medido durante el tiempo de
recuperación.
- Zona muerta de evento
- Zona muerta de atenuación

8. Especificaciones del OTDR

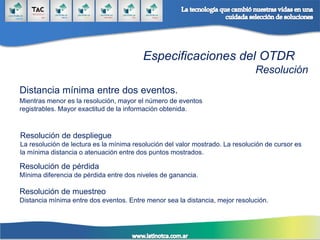

Resolución
Distancia mínima entre dos eventos.
Mientras menor es la resolución, mayor el número de eventos
registrables. Mayor exactitud de la información obtenida.
Resolución de despliegue
La resolución de lectura es la mínima resolución del valor mostrado. La resolución de cursor es
la mínima distancia o atenuación entre dos puntos mostrados.
Resolución de pérdida
Mínima diferencia de pérdida entre dos niveles de ganancia.
Resolución de muestreo
Distancia mínima entre dos eventos. Entre menor sea la distancia, mejor resolución.

9. Especificaciones del OTDR
Resolución
Diferentes anchos de pulso Representación gráfica en OTDR

10. Especificaciones del OTDR

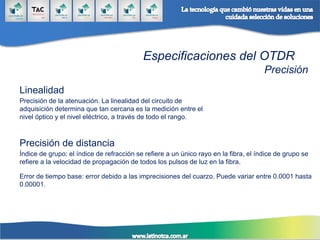

Precisión
Linealidad
Precisión de la atenuación. La linealidad del circuito de
adquisición determina que tan cercana es la medición entre el
nivel óptico y el nivel eléctrico, a través de todo el rango.
Precisión de distancia
Índice de grupo: el índice de refracción se refiere a un único rayo en la fibra, el índice de grupo se
refiere a la velocidad de propagación de todos los pulsos de luz en la fibra.
Error de tiempo base: error debido a las imprecisiones del cuarzo. Puede variar entre 0.0001 hasta
0.00001.

11. Especificaciones del OTDR

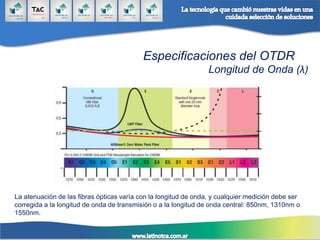

Longitud de Onda (λ)
La atenuación de las fibras ópticas varía con la longitud de onda, y cualquier medición debe ser
corregida a la longitud de onda de transmisión o a la longitud de onda central: 850nm, 1310nm o
1550nm.

12. Automática
El OTDR auto-calibra los valores
Configuraciones
Semi-Automática
El usuario puede dejar que el OTDR se auto-calibre los valores. Luego, analiza los
resultados y cambia algún parámetro en caso de ser necesario para optimizar la lectura.
Manual
El usuario configura uno por uno los parámetros según sus necesidades.

13. Mediciones

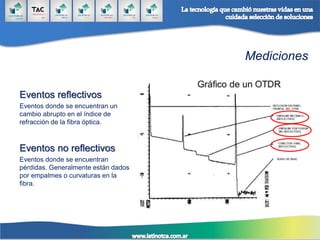

Eventos reflectivos
Eventos donde se encuentran un
cambio abrupto en el índice de
refracción de la fibra óptica.
Eventos no reflectivos
Eventos donde se encuentran
pérdidas. Generalmente están dados
por empalmes o curvaturas en la
fibra.

14. Mediciones

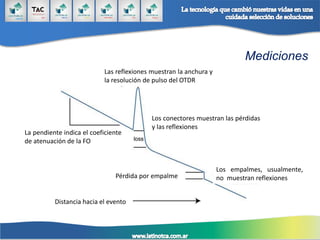

Las reflexiones muestran la anchura y
la resolución de pulso del OTDR
Distancia hacia el evento
Los conectores muestran las pérdidas
y las reflexiones
Los empalmes, usualmente,
no muestran reflexionesPérdida por empalme
La pendiente indica el coeficiente
de atenuación de la FO

15. Mediciones

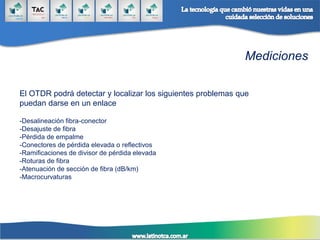

El OTDR podrá detectar y localizar los siguientes problemas que
puedan darse en un enlace
-Desalineación fibra-conector
-Desajuste de fibra
-Pérdida de empalme
-Conectores de pérdida elevada o reflectivos
-Ramificaciones de divisor de pérdida elevada
-Roturas de fibra
-Atenuación de sección de fibra (dB/km)
-Macrocurvaturas

16. Clínica de
OTDR

17. Gracias!
OTDR
Seminario
Ing. Juan E. Senor - jsenor@latinotca.com.ar
