Este documento describe diferentes tipos de osciladores, incluyendo osciladores retroalimentados, no sintonizados, sintonizados, y de cristal. Los osciladores producen oscilaciones eléctricas mediante el uso de amplificación y retroalimentación positiva. Los osciladores sintonizados usan circuitos tanque LC para establecer la frecuencia, mientras que los osciladores de cristal sustituyen el circuito tanque con un cristal, proporcionando mayor estabilidad de frecuencia.

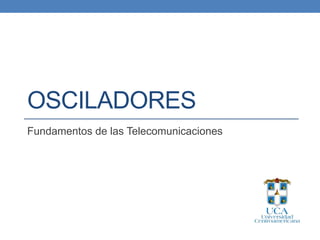

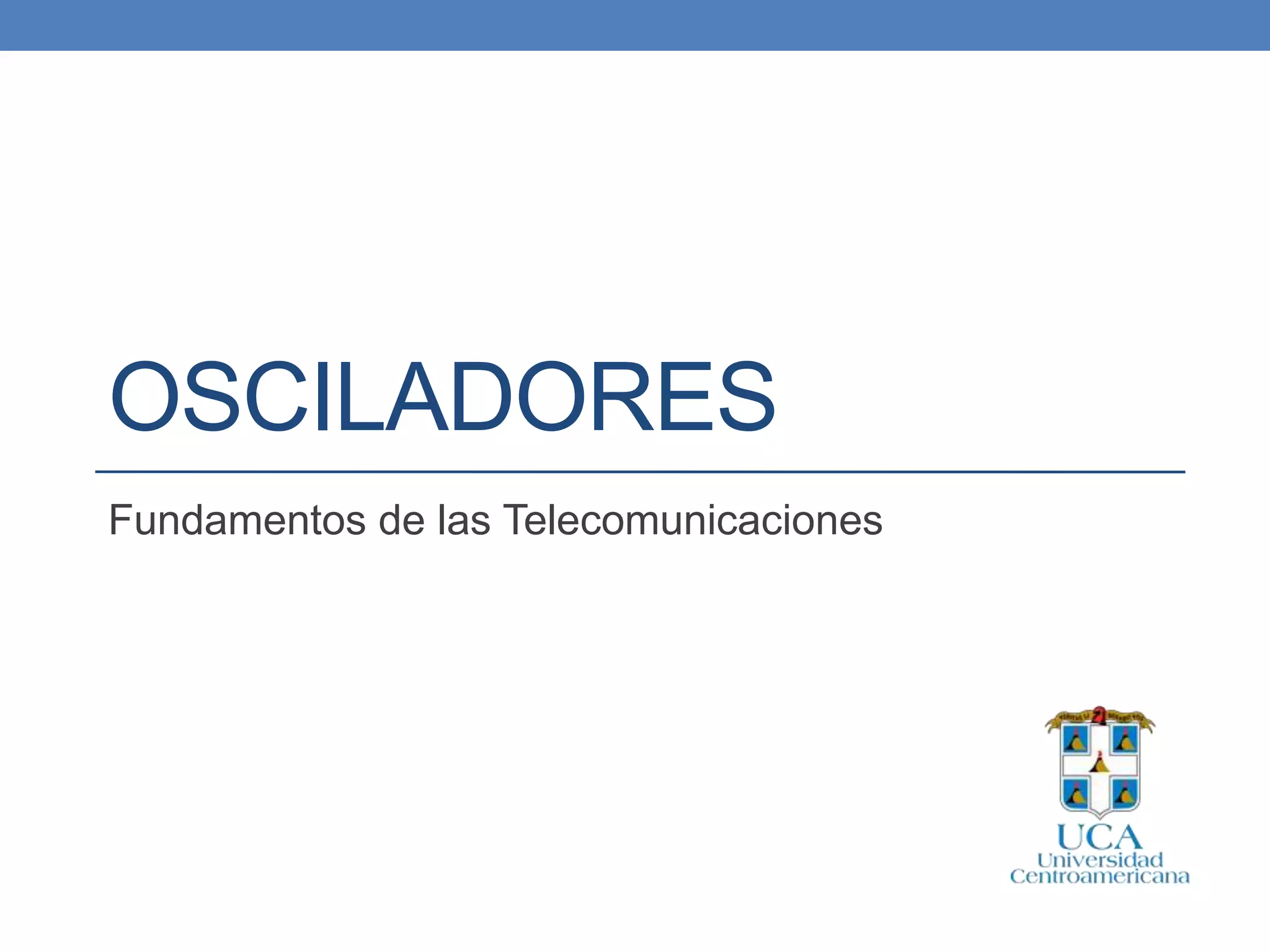

1. OSCILADORES
Fundamentos de las Telecomunicaciones

2. Contenido
Osciladores Retroalimentados
Osciladores No Sintonizados
Osciladores Sintonizados
Estabilidad de la Frecuencia
Osciladores de Cristal

3. Osciladores Retroalimentados
Oscilador:
Es un dispositivo que produce oscilaciones, es decir genera una forma
de onda repetitiva.
Una oscilación eléctrica es un cambio repetitivo de voltaje o de
corriente en una forma de onda.
Tipos de Osciladores
• Osciladores Retroalimentados
• Osciladores No Sintonizados
• Osciladores Sintonizados
• Estabilidad de la Frecuencia
• Osciladores de Cristal

4. Requisitos para que un oscilador retroalimentado
trabaje correctamente
• Amplificación
• Retroalimentación positiva
• Componentes que determinan la frecuencia
• Fuente de Poder

5. Modelo

6. Osciladores No Sintonizados
El oscilador del puente de Wien es un oscilador RC no sintonizado de
corriente de fase que usa retroalimentación tanto positiva, como
negativa.
Es un circuito oscilador relativamente estable de baja frecuencia y se
sintonizan con facilidad y se suele usar en generadores de señal para
producir frecuencia de 5 Hz a 1 MHz.

7. Red de adelanto-retraso

8. Oscilador de puente de Wien

9. Oscilador Sintonizado
Un oscilador es un circuito que produce una
oscilación propia de frecuencia, forma de
onda y amplitud determinadas.

10. Funcionamiento
Como generadores de frecuencias de radio de televisión.
Osciladores maestros en los circuitos de sincronización.
En relojes automáticos.
Como osciladores locales en los receptores. Como
generadores de barrido en los tubos de rayos catódicos y
de televisores.
Receptores de AM y FM.
Generadores de onda sinusoidal.

11. Osciladores Sintonizados LC
Los osciladores LC, son circuitos que usan circuitos
tanques para establecer las frecuencias.

12. Osciladores de Hartley
Está diseñada de modo que sea esencialmente un circuito
abierto a la frecuencia de trabajo.

13. Osciladores Colpitts
Un oscilador Colpitts es muy similar a la de Hartley excepto
que en lugar de emplear un divisor inductivo se utiliza un
divisor capacitivo.

14. Estabilidad de la Frecuencia
Capacidad de un oscilador para permanecer en una
frecuencia fija.
Los osciladores se calculan para que su señal de salida
oscile a una frecuencia determinada, pero esta
generalmente no se mantiene fija sino que varia dentro de
un rango, la habilidad mantener su frecuencia de oscilación
constante se denomina estabilidad de frecuencia.

15. Se clasifica en…
La Estabilidad A corto plazo A largo
plazo
Fluctuaciones
en los voltajes
Envejecimiento de
componentes

16. Variaciones/ Cambio de Frecuencia
Ejemplo:
100 KHz
100 KHz + 5 KHz
estabilidad ± 5%
La variación está entre 95 y 105 KHz.

17. Afectaciones…
Estabilidad de
• Temperatura un oscilador • Casi no
• Humedad • Afecta poseen
directamente estabilidad
el valor de los
componentes
I, C, R y Osciladores
transistores RC o LC

18. ¿Qué es un oscilador de cristal?
¿Qué es un oscilador de cristal?
Son circuitos osciladores de retroalimentación en
los que se sustituye el circuito tanque LC con un
cristal, como componente para determinar la
frecuencia, teniendo varias ventajas inherentes
con respecto al tanque LC

19. ¿Qué es un oscilador de
cristal?

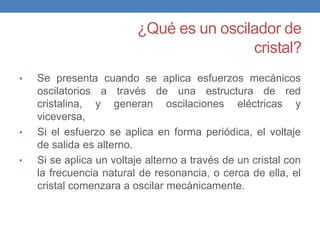

• Se presenta cuando se aplica esfuerzos mecánicos
Son circuitos osciladores de retroalimentación en los que
oscilatorios a través de una estructura de red
se cristalina, el y generan oscilaciones eléctricas y
sustituye circuito tanque LC con un cristal, como
componente para determinar la frecuencia, teniendo
viceversa,
varias ventajas inherentes con respecto al tanque LC
• Si el esfuerzo se aplica en forma periódica, el voltaje
de salida es alterno.
• Si se aplica un voltaje alterno a través de un cristal con
la frecuencia natural de resonancia, o cerca de ella, el
cristal comenzara a oscilar mecánicamente.

20. ¿Qué es un oscilador de cristal?
Corte de Cristal
Son circuitos osciladores de retroalimentación en los que
se sustituye el circuito tanque LC con un cristal, como
componente para determinar la frecuencia, teniendo
varias ventajas inherentes con respecto al tanque LC

21. ¿Qué es un oscilador de cristal?
Osciladores de Cristal en sobretonos (Armónicas)
Son circuitos osciladores de retroalimentación en los que
se sustituye el circuito tanque LC con un cristal, como
• En este modo se pueden tener teniendo
componente para determinar la frecuencia, vibraciones
armónicamente en forma simultanea con la
varias ventajas inherentes con respecto al tanque LC
vibración fundamental.
• En el modo de sobretono, el oscilador se
sincroniza para trabajar en la
tercera, quinta, séptima o hasta en la novena
armónica de la frecuencia fundamental del cristal

22. Coeficiente de Temperatura
Son circuitos osciladores de retroalimentación en los que
se sustituye el circuito tanque LC con un cristal, como
• La frecuencia natural de la frecuencia, de un cristal
componente para determinar resonancia teniendo
esta ventajas inherentes con respectotemperatura de
varias influida un poco por su al tanque LC
funcionamiento, por ejemplo, un coeficiente de
temperatura de +20 Hz/MHz/°C es lo mismo que
+20ppm/°C, es decir si hay un aumento o una
disminución de temperatura, la frecuencia
también aumentara o disminuirá.

23. Ejemplo 2-1
Son circuitos osciladores de retroalimentación en los que
se sustituye el circuito tanque LC con un cristal, como
componente para 10 MHz con coeficiente de temperatura
Para un cristal de determinar la frecuencia, teniendo
varias ventajas inherentes con frecuencia de operación si
k = +10Hz/MHz/°C, calcular la respecto al tanque LC
la temperatura:
a)Aumenta 10°C
b)Disminuye 5°C

24. Circuito equivalente de cristal
Son circuitos osciladores de retroalimentación en los que
se sustituye el circuito tanque LC con un cristal, como
componente para determinar la frecuencia, teniendo
varias ventajas inherentes con respecto al tanque LC
