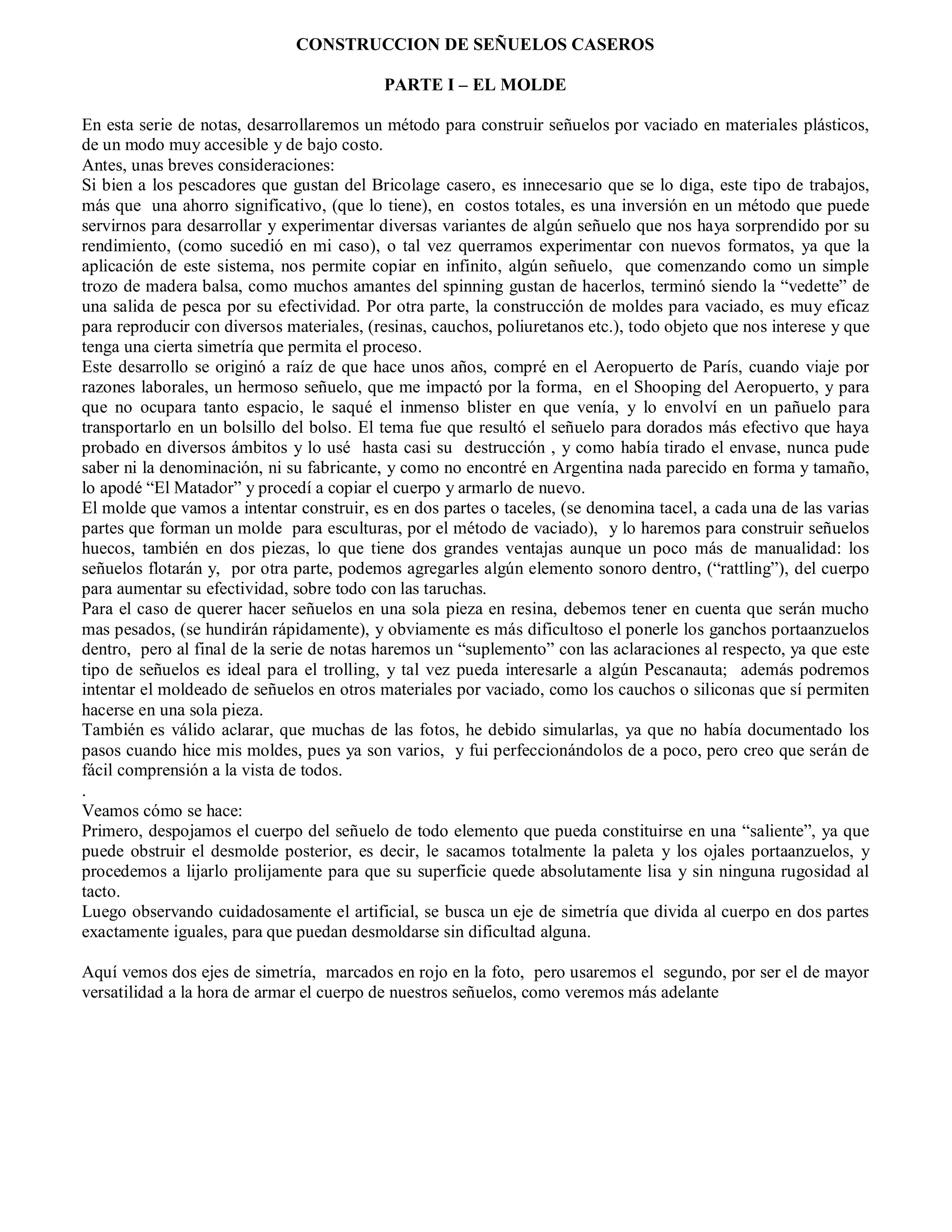

1. CONSTRUCCION DE SEÑUELOS CASEROS
PARTE I – EL MOLDE
En esta serie de notas, desarrollaremos un método para construir señuelos por vaciado en materiales plásticos,
de un modo muy accesible y de bajo costo.
Antes, unas breves consideraciones:
Si bien a los pescadores que gustan del Bricolage casero, es innecesario que se lo diga, este tipo de trabajos,
más que una ahorro significativo, (que lo tiene), en costos totales, es una inversión en un método que puede
servirnos para desarrollar y experimentar diversas variantes de algún señuelo que nos haya sorprendido por su
rendimiento, (como sucedió en mi caso), o tal vez querramos experimentar con nuevos formatos, ya que la
aplicación de este sistema, nos permite copiar en infinito, algún señuelo, que comenzando como un simple
trozo de madera balsa, como muchos amantes del spinning gustan de hacerlos, terminó siendo la “vedette” de
una salida de pesca por su efectividad. Por otra parte, la construcción de moldes para vaciado, es muy eficaz
para reproducir con diversos materiales, (resinas, cauchos, poliuretanos etc.), todo objeto que nos interese y que
tenga una cierta simetría que permita el proceso.
Este desarrollo se originó a raíz de que hace unos años, compré en el Aeropuerto de París, cuando viaje por
razones laborales, un hermoso señuelo, que me impactó por la forma, en el Shooping del Aeropuerto, y para
que no ocupara tanto espacio, le saqué el inmenso blister en que venía, y lo envolví en un pañuelo para
transportarlo en un bolsillo del bolso. El tema fue que resultó el señuelo para dorados más efectivo que haya
probado en diversos ámbitos y lo usé hasta casi su destrucción , y como había tirado el envase, nunca pude
saber ni la denominación, ni su fabricante, y como no encontré en Argentina nada parecido en forma y tamaño,
lo apodé “El Matador” y procedí a copiar el cuerpo y armarlo de nuevo.
El molde que vamos a intentar construir, es en dos partes o taceles, (se denomina tacel, a cada una de las varias
partes que forman un molde para esculturas, por el método de vaciado), y lo haremos para construir señuelos
huecos, también en dos piezas, lo que tiene dos grandes ventajas aunque un poco más de manualidad: los
señuelos flotarán y, por otra parte, podemos agregarles algún elemento sonoro dentro, (“rattling”), del cuerpo
para aumentar su efectividad, sobre todo con las taruchas.
Para el caso de querer hacer señuelos en una sola pieza en resina, debemos tener en cuenta que serán mucho
mas pesados, (se hundirán rápidamente), y obviamente es más dificultoso el ponerle los ganchos portaanzuelos
dentro, pero al final de la serie de notas haremos un “suplemento” con las aclaraciones al respecto, ya que este
tipo de señuelos es ideal para el trolling, y tal vez pueda interesarle a algún Pescanauta; además podremos
intentar el moldeado de señuelos en otros materiales por vaciado, como los cauchos o siliconas que sí permiten
hacerse en una sola pieza.
También es válido aclarar, que muchas de las fotos, he debido simularlas, ya que no había documentado los
pasos cuando hice mis moldes, pues ya son varios, y fui perfeccionándolos de a poco, pero creo que serán de
fácil comprensión a la vista de todos.
.
Veamos cómo se hace:
Primero, despojamos el cuerpo del señuelo de todo elemento que pueda constituirse en una “saliente”, ya que
puede obstruir el desmolde posterior, es decir, le sacamos totalmente la paleta y los ojales portaanzuelos, y
procedemos a lijarlo prolijamente para que su superficie quede absolutamente lisa y sin ninguna rugosidad al
tacto.
Luego observando cuidadosamente el artificial, se busca un eje de simetría que divida al cuerpo en dos partes
exactamente iguales, para que puedan desmoldarse sin dificultad alguna.
Aquí vemos dos ejes de simetría, marcados en rojo en la foto, pero usaremos el segundo, por ser el de mayor
versatilidad a la hora de armar el cuerpo de nuestros señuelos, como veremos más adelante
2. Una vez determinado este importante punto, deberemos munirnos , en alguna casa para artesanías, de un kilo de
barro negro o mejor aún, de barro para cerámica blanca, (unos 80 ctvs. El kilo).
Tomamos el barro y procedemos a amasarlo bien sobre una superficie plana, cubriendo ésta con algún trozo de
polietileno, y agregando agua si es necesario, hasta que tome una buena consistencia, similar al dulce de batata,
y que no tenga ninguna basurita sólida adherida. Por lo general el barro blanco para cerámica, ya viene de la
consistencia adecuada, y solo hay que amasarlo un poco para que gane en plasticidad.
Luego formamos una especie de plataforma con la parte superior perfectamente lisa, donde procederemos a
“clavar” nuestro señuelo, enterrándolo hasta la marca del eje de simetría que hayamos seleccionado, (si es
necesario podemos “cavar” un poco el barro con una cuchara), de manera que quede perfectamente horizontal.
3. Ahora, con un cuchillo grande, cortamos la plataforma alrededor del cuerpo, prolijamente, dejando un espesor
de entre tres y cuatros centímetros, como mínimo, entre el cuerpo del artificial y el borde de la plataforma
:
4. Luego con una herramienta pequeña, tipo esteca de escultura, pequeño cuchillo o similar, alisamos
perfectamente los alrededores del señuelo, si es necesario mojando el barro, para que quede perfectamente liso,
pudiendo ayudarnos también con un pequeño pincel.
5. El objeto de esto es que no quede nada en la superficie del barro alrededor del cuerpo, o sobre el cuerpo
mismo, y que esta superficie quede perfectamente plana y horizontal respecto del eje de simetría elegido. Es
importante que sea así, ya que cualquier irregularidad que quede en el borde del cuerpo, se traduce luego en una
“saliente” en el molde lo que dificulta el vaciado.
Ahora vamos a rodear la plataforma, con algunos elementos que nos permitan ajustar sus costados, cerrándolos
prolijamente, como formando una especie de “cajón”, de manera que nos permita llenar la parte superior con el
material que usaremos para el molde. En este caso, lo hice con las cajitas en desuso de Cds. Cuyo tamaño da
perfectamente sin tener que recortar nada, para tres de los lados, pegándolas entre sí con algún pegamento
instantáneo, que luego nos permite desarmar todo sin problemas; el cuarto lado con una tablita que dé el ancho
del cajoncito según hayamos cortado la plataforma de barro, y luego ajustando todos los lados con cinta de
enmascarar para formar el cajoncito. Es importante asegurar bien los lados del cajón, ya que la presión ejercida
por el yeso o la resina en el vaciado del molde, es bastante fuerte y puede desarmar todo, por ello eso de
asegurar bien las paredes con varias vueltas de cinta de enmascarar
De todos modos esto queda a criterio de cada uno, usar cualquier otro material como maderitas o metales, a
condición de que estén perfectamente derechos y con su superficie lisa.
Ahora con un pincel suave, pintamos prolijamente el cuerpo del señuelo como también la superficie de la
plataforma, con un “desmoldante” casero, (el comprado es muy caro pero el nuestro funciona mejor). Para ello
usaremos un buen detergente común de cocina, cuanto más concentrado mejor. Personalmente prefiero el
Magistral azul o rojo, que tiene la viscosidad óptima para evitar que se pegue la mezcla sobre el señuelo.
No debemos olvidar “pintar” con el detergente, todas las paredes del cajoncito, para evitar que se peguen en el
molde si usamos resina. En el caso de usar yeso para el molde, no es necesario pintar las paredes aunque sí el
cuerpo del señuelo patrón.
6. Pintamos todo abundantemente, y procedemos a preparar la mezcla para el cuerpo del molde.
El siguiente paso consiste en definir, qué tipo de material usaremos para construir nuestro molde, ya que esto
dependerá del tipo de material con que este hecho nuestro señuelo patrón.
Hay dos maneras de hacerlo rápido y fácil: Con Yeso o con Resina Plástica, (de la usada en reparación de
cascos).
Es importante definir esto ya que si el señuelo patrón es de plástico o poliuretano de alta densidad, al hacer el
molde puede destruirse, debido a las altas temperaturas que desarrollan las resinas en el fraguado, llegando a
levantar hasta 80 grados o más aún, según su densidad. En estos casos, se aconseja armar el molde en yeso
común, que si bien no tiene la resistencia de la resina, no levanta tanta temperatura que destruya nuestro
señuelo madre; ahora bien, si el original es en madera u otro material que soporte algo de calor, no habrá
ningún tipo de problema en utilizar resina plástica..
Por este motivo, trataré de explicar el proceso para ambas modalidades al mismo tiempo, si bien el tema de la
resina no necesita gran desarrollo, ya que simplemente se mezclan la resina, el catalizador y el acelerador en la
proporción adecuada que nos dará el vendedor. Si tenemos dudas en cuanto a la cantidad a usar, lo mejor es
llenar antes el cajoncito con agua hasta el nivel deseado, (recordar que tiene que sobrepasar el nivel del señuelo
madre en unos 3 cmt..) lo que nos dará una exacta idea de cuánta resina necesitaremos luego, para no
desperdiciar ni quedarnos cortos en la mezcla. (en este caso se usaron unos 350 cc. para cada tacel).
En cuanto al yeso hay que tomar algunas precauciones para no malograr la tarea.
Primero compraremos dos kilos de Yeso Paris, (unos tres o cuatro pesos), y procedemos a preparar la mezcla de
la siguiente forma:
En un bol, ponemos mas o menos 500 cc de agua un poco más que tibia, (esto acelera el fraguado del yeso ya
que en el proceso, éste levanta un poco de temperatura), luego vamos echando el yeso con los dedos como
espolvoreando para evitar que se formen grumos. Echamos siempre en el mismo lugar formando una pequeña
montañita, hasta que su cima sobresalga del agua y no se “desmorone”, es en este punto que debemos dejar de
agregar yeso.
7. Dejamos que absorba un poco el agua y luego con la mano revolvemos la mezcla comprobando que no hayan
quedado grumos, y tanteando que la mezcla tenga suficiente densidad, similar a una “foundeè”, si estuviera más
líquida agregaremos yeso y si estuviera muy sólida que no permita escurrirse entre los dedos, agregamos agua,
(nos damos cuenta de que tiene la adecuada densidad, cuando al meter los dedos dentro y dejarlos escurrir por
gravedad, éstos quedan cubiertos por una capa de yeso liquido sin que se caiga), luego procedemos a echar la
mezcla sobre el señuelo previamente pintado todo con el detergente, con los dedos y de a poco para evitar que
se formen burbujas o depósitos de aire.
Trataremos de echar el yeso de a poco como salpicando, para evitar la formación de burbujas, pero una vez
cubierto el señuelos totalmente, podremos volcar con el recipiente el resto de la mezcla.
8. En el caso de la resina, simplemente una vez preparada la mezcla con el catalizador y el acelerante, la volcamos
sobre la plataforma de barro, nunca sobre el artificial para no sacar el detergente. Cabe acotar que para el
moldeado de resina, previo al pintado con detergente, doy una “mano” muy suave de vaselina sólida al
artificial, lo que aumenta considerablemente las virtudes del detergente como desmoldante, ya que la resina
levanta mucha más temperatura que el yeso en el fraguado, con lo que si no está bien distribuida la capa de
detergente, podría pegarse el molde al cuerpo del señuelo.
Para el uso de resina plástica, usaremos cualquier latita de conservas vacía, a la que le habremos de hacer un
“piquito”, mediante dos toquecitos con una pinza como se ve en las sucesivas fotografías, lo que nos permitirá,
el volcado posterior dentro del molde, sin problemas de salpicado alguno.
Ponemos la resina primero en la latita
Luego agregamos pequeñas cantidades de Catalizador primero, (liquido transparente), y luego de mezclado
muy bien éste, una pequeña cantidad de Acelerante, (es el de color rojizo)
9. Mezclamos muy bien sin batir, para evitar un exceso de burbujas, y volcamos la mezcla en el cajón.
Hay que poner especial cuidado, tanto con el yeso como con la resina, en echar la mezcla de a poco y con
cuidado evitando la formación de burbujas.
Llenamos el cajoncito hasta un nivel previamente marcado que supere el cuerpo del señuelo en unos tres
centímetros como mínimo, esto es para que el molde tenga el suficiente “cuerpo” para soportar las coladas al
moldear los señuelos.
Ahora, esperamos que fragüe la mezcla, considerando que, si es yeso, tardará unos 20 minutos, y si es resina,
dependerá de la temperatura exterior y de la cantidad de acelerante que se haya usado, pero en condiciones
normales no pasa de los quince minutos.
Es de destacar, que los moldes de yeso, nunca deben ponerse a secar dentro de ningún recipiente, ya que el yeso
al fraguar, exuda el agua que contiene, depositándose por debajo, por lo que si esa agua se concentra es
absorbida de nuevo por la pieza, por lo que el fraguado seria demasiado lento, en estos casos, lo más práctico
10. es poner a secar las piezas de yeso al aire libre apoyadas sobre una superficie plana que permita el
escurrimiento del agua exudada, por gravedad.
Antes de que se enfríen del todo las piezas, procedemos a sacar el señuelo patrón del molde que si hemos
seguido estos pasos adecuadamente, no habrá ningún inconveniente en que salga fácilmente. En caso de notar
alguna “resistencia”, podemos ayudarnos haciendo palanca con algún pequeño cuchillo pero tratando de no
romper el borde del molde ya formado.
Y digo antes de que se enfríen los moldes, porque es conveniente retirar el cuerpo patrón, apenas la resina o el
yeso, tomen cierta consistencia que permita manipularlos, ya que si el molde resultante tuviera algún defecto de
“salientes” que dificulten el desmolde, al tener cierta flexibilidad, es muy fácil sacar el señuelo, apenas notemos
al tacto que ha adquirido cierta consistencia. Si dejáramos que se produzca el fraguado total, es decir, hasta su
total endurecimiento, en caso de haber algún pequeño defecto en el borde, sería muy difícil retira el señuelo.
Luego, tratándose del yeso, si hay algún borde de más, lo quitaremos con el yeso tibio casi blando, con una
herramienta adecuada, lijando con lija fina al agua posteriormente para eliminar cualquier protuberancia, y si se
hubiera producido alguna rotura por descuido o estar muy blando el material, es muy fácil de remendar el
molde con enduído tipo PoxiMix o similar.
11. Si nuestro molde es en resina plástica, lo podemos hacer ya fría la pieza con una lija o pequeña lima.
Una vez perfectamente endurecido nuestro medio tacel, intentamos la construcción de la otra mitad, o sea el
lado opuesto de nuestro señuelo.
12. Para ello, al de yeso, procedemos a pintarlo con cualquier esmalte sintético de Alta Temperatura, ya que esto le
otorga gran duración al evitar que se vaya deteriorando la superficie a medida que hacemos nuestras
reproducciones.
Obviamente que con el de resina no es necesario pintarlo, aunque sí lijarlo prolijamente con lija fina, como dije
antes, a fin de que la superficie quede perfectamente lisa y sin rugosidades
Ahora colocamos el cuerpo del señuelo en el hueco que quedó moldeado, y repetimos el paso de la
construcción del “cajoncito” del principio, para obtener el otro medio tacel.
A partir de aquí, repetimos los pasos anteriores, o sea pintamos el cuerpo del artificial y la plataforma que ahora
será de yeso pintado o resina, y preparamos la otra parte de la mezcla repitiendo los pasos anteriores,
recordando siempre pintar antes todo prolijamente con el detergente, y echar siempre las mezclas sobre la
plataforma y nunca sobre el señuelo.
13. Al fraguar el material, retiramos el artificial patrón y nos quedan los dos taceles de nuestro futuro molde.
Si vemos que en alguno de los taceles, tanto en resina como de yeso, hubieran quedado algunos huequitos
dentro del cuerpo, procedemos con algún material de relleno como Poxipol en el caso de la resina, y de algun
14. tipo de Enduido o PoxiMix para el de yeso, lijando luego prolijamente a fin de que al hacer el vaciado de los
señuelos, el cuerpo quede lo más liso posible, con lo que ganaremos en la terminación final.
En la foto vemos esas manchitas más claras que son huequitos dejados por alguna burbuja, y que fueran
reparados con Poxipol 10 m.
El siguiente paso es la elaboración de dos pequeños “suplementos de los taceles que nos permitirán armar
señuelos huecos en dos piezas que luego uniremos.
Para este cometido, tomamos un poco del barro usado para hacer la primera plataforma, y sobre una superficie
lisa, procedemos a “plancharlo” con palo de amasar o botella vacía, hasta que tenga bien parejo, un espesor de
tres milímetros, que determinarán el espesor del cuerpo final de nuestro señuelo.
Una vez logrado el espesor adecuado, (nunca superior a 3 mm), cortamos un pequeño trozo de esta pasta y lo
colocamos dentro del molde, tratando con los dedos de que calce y se “amolde” perfectamente sobre toda la
superficie del hueco del señuelo.
15. Esto lo logramos apretando suavemente con los dedos, mojándolos de vez en cuando para que el barro calce
perfectamente.
Luego con una herramienta adecuada, cortamos el sobrante al ras del molde, siempre hacia afuera del hueco,
para evitar la rotura de la arcilla en los bordes.
Una vez cortado el exceso de pasta, alisamos prolijamente con los dedos el hueco resultante en la arcilla,
mojando la yema de los dedos, y si es necesario, agregando pequeños pellizcos de barro, en aquellas zonas
16. donde no hubiera quedado el borde la arcilla de igual espesor, o en su defecto, retirando arcilla si el borde
resultara mas grueso de lo normal. Esto lo comprobamos observando el corte de la arcilla que nos dará la pauta
si esta más o menos pareja su distribución. En la imagen vemos como la “cola” del señuelo ha quedado más
fina que el resto por lo tanto allí deberemos agregar arcilla. Es conveniente que en la trompa y la cola del
señuelo, los bordes queden un poco más anchos, ya que esos lugares son los de mayor apoyo de las piezas al
armar los cuerpos de nuestros futuros señuelos..
Ahora, con un alambre adecuado, como galvanizado o acero inoxidable, haremos dos ganchos soporte, con las
puntas que ajusten el molde por los costados, y con un “escalón” en el medio, (para evitar que el suplemento
gire luego), y que pasen por los tercios del cuerpo del señuelo como se ve en las fotos
17. Una vez puestos estos dos alambres procedemos a preparar la misma mezcla que usamos para los taceles, ya
sea en resina o en yeso según se haya elegido, y la volcamos dentro de la “camita” formada por el barro
tomando los ganchos de alambre:
18. Dejamos fraguar, y luego retiramos la piecita sólida ….
Ahora limpiamos el molde grande y si colocamos el suplemento hecho recientemente, veremos que queda un
espacio entre éste y el molde grande, que determina el espesor de nuestro futuro artificial.
Es justamente ese espacio que llenaremos luego para construir nuestros artificiales huecos, y si observamos un
poco y analizamos la cosa, nos daremos cuenta que si modificamos la altura de este suplemento respecto del
molde grande, ajustando las patitas a los costados adecuadamente, modificaremos también el espesor de la
pared del cuerpo del señuelo que vamos a fabricar, pero obviamente eso será tema de las próximas notas.
