Este documento describe el proceso de desarrollo de software y los conceptos clave relacionados. Explica que un proyecto de software involucra documentación y técnicas para asegurar su ejecución consistente. Luego describe los conceptos fundamentales como objetivos, alcance, complejidad y contexto. Finalmente, explica que el primer paso es presentar un pliego de condiciones técnicas que establece los compromisos técnicos del gerente de proyecto.

1. Proceso de Software

2. ¿qué es un proyecto?
 Documentación que se elabora para la
ejecución de una iniciativa de
envergadura, con previsión de todos los
detalles necesarios para su logro. La
ejecución del mismo, comprende
técnicas y documentos que ayudan a
asegurar el manejo consistente,
oportuno, eficiente y eficaz del mismo
CAL/Requerimientos

3. ¿qué es un proyecto?
 Objetivo – Establece el propósito.
 Alcance – Detalla el objetivo.
 Complejidad – Determina los pasos o
subproyectos. Estructura y condiciones.

Unico – Realizados de una vez.

Producto – Un resultado tangible o intangible.
 Contexto
 Restricción
CAL/Requerimientos

4. ¿qué es un proyecto?
 El primer paso para la elaboración de un
proyecto técnico es la presentación de un
‘pliego de condiciones técnicas’, en el que se
detalla lo que se quiere hacer y sus
características generales
 El pliego de condiciones técnicas pretende
establecer los compromisos técnicos que
deberá asumir el gerente de proyecto
CAL/Requerimientos

5. Visión : Problema
El problema es Describir el problema
Afecta Describir los stakeholders
afectados por el
problema.
Impacta en Describir cual es el
impacto del problema
Una solución exitosa sería Beneficios clave de la
solución propuesta.
CAL/Requerimientos

6. Visión : Problema - ejemplo
El problema es Solución inadecuada y fuera de
tiempo de servicios al cliente.
Afecta a Nuestros clientes, representantes
de soporte al cliente y técnicos de
servicio.
Impacta en Insatisfacción del cliente,
percepción de falta de calidad,
empleados descontentos y
pérdida de ingresos.
Una solución exitosa Proporcionar acceso en tiempo
real a una base de datos de
sería problemas por parte de los
representantes de soporte (help
desk) y facilitar el despacho de
técnicos de servicio a tiempo,
solo a aquellas localidades que
necesitan atender.
CAL/Requerimientos

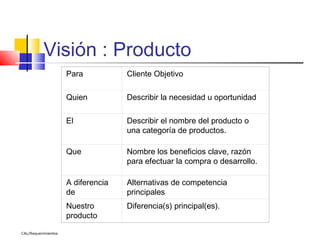

7.
Visión : Producto
Para Cliente Objetivo
Quien Describir la necesidad u oportunidad
El Describir el nombre del producto o
una categoría de productos.
Que Nombre los beneficios clave, razón
para efectuar la compra o desarrollo.
A diferencia Alternativas de competencia
de principales
Nuestro Diferencia(s) principal(es).
producto
CAL/Requerimientos

8.
Visión : Producto - Ejemplo
Para Actuales clientes de contabilidad
Quien Requieren acceso instantáneo a sus
cuentas en detalle y a los fondos que ellos
contienen,
El Super ATM es una máquina cajera
automática.
Que Proporciona la capacidad de ejecutar una
simple transacción bancaria.
A diferencia de Acceder a fondos y detalle a través de una
oficina sucursal.
Nuestro Está disponible las 24 horas del día y no
producto necesita asistencia de empleados.
CAL/Requerimientos

9. Modelado Visual
CAL/Requerimientos

10. Modelado Visual
CAL/Requerimientos

11. Pruebas en Cada Iteración
CAL/Requerimientos

12. Mejores Prácticas (Refuerzan)
CAL/Requerimientos

13. Metodología
 La forma, manera, en que se realiza algo
(proyecto).
 Conjunto de actividades y otros elementos
asociados al tiempo (ciclo de vida) y a la
consecución de uno o mas objetivos.
 En Informática se le llama Proceso de
Desarrollo de softfware.
 Un proceso define quien esta haciendo que,
cuando y como, para lograr cierto objetivo.
CAL/Requerimientos

14. Metodología : el quien, que, y cuando
de interacciones clave entre personas.
Team Values Hitos
Precisión Planeamiento
Exactitud Testing
Tolerancia
Calidad Actividades Equipo
MBWA Gerente de Proyecto
Modelo Objetos Use cases Documentador
Plan Proyecto CRC cards Diseñador
Modelo de Casos de Uso
Tester
Artefactos Técnicas Roles
Microsoft Project
3month increments Envy/Developer JAD facilitation
UML Sofware Through Pictures Java programming
Microsoft Project Modeling
Java
Estándares Tools Habilidades
CAL/Requerimientos

15. Ciclo de Vida
Mas información sobre ciclo de vida ver: SEI Interactive,
http://www.sei.cmu.edu/interactive/
Features/1999/March/Background/Background.mar99.htm
CAL/Requerimientos

16. RUP – Disciplinas - Flujos
CAL/Requerimientos

17. Overview de conceptos RUP
ahora Method Composer
CAL/Requerimientos

18. Dimensiones
 La dimensión horizontal representa el
tiempo y muestra los aspectos del ciclo
de vida del proceso.
 La dimensión vertical representa las
disciplinas núcleo del proceso (o flujos
de trabajo), que agrupan actividades de
ingeniería de software por su
naturaleza.
CAL/Requerimientos

19. Dimensión horizontal
 La dimensión horizontal representa los
aspectos dinámicos en términos de
ciclos, fases, iteraciones y milestones
(hitos). Un producto de software se
diseña y construye en una sucesión de
iteraciones incrementales. Permitiendo
la prueba y validación así como el
mitigar los riesgos.
CAL/Requerimientos

20. Dimensión Vertical
 Representa los aspectos estáticos del
proceso descritos en términos de
componentes de procesos: Actividades,
disciplinas, artefactos y roles.
CAL/Requerimientos

21. Ciclo de Vida Cascada
Ciclo de vida tradicional, en el que se debía
terminar una tarea para continuar otra. El
desarrollo del software se hacía de una sola vez.
CAL/Requerimientos

22. Ciclo de Vida Iterativo
El desarrollo de Software se construye en una sucesión de
iteraciones
CAL/Requerimientos

23. Artefactos : Producto del trabajo
Sucesión de iteraciones incrementales
CAL/Requerimientos

24. Ciclo de desarrollo
 Una pasada a través de las cuatro fases es un ciclo
de desarrollo; cada paso a través de las cuatro fases
produce una generación de software.
CAL/Requerimientos

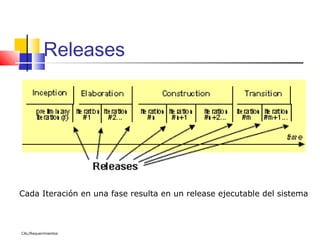

25. Releases
Cada Iteración en una fase resulta en un release ejecutable del sistema
CAL/Requerimientos

26. Iteración
 Una iteración lleva cabo el desarrollo
de actividades que conducen a producir
un release del producto – una versión
del producto ejecutable, estable, junto a
otro conjunto de elementos periféricos
necesarios para usar este release.
 Es como una pequeña cascada.
 Un release puede ser interno o externo.
CAL/Requerimientos

27. Hitos
 La elección de los hitos del ciclo de
vida debería reflejar el mismo
enfoque (iterativo incremental).
 Las cuatro fases se concentran en
remover las incertidumbres y por lo
tanto manejar el acuerdo con el
stakeholder de que los riesgos sean
eliminados.
CAL/Requerimientos

28. Desarrollo Iterativo
 El uso del ciclo de vida iterativo es
mejor al cascada por muchas razones:
 Nos permite estar al tanto de cambios en
los requerimientos. La verdad es que los
requerimientos usualmente cambian.
 La integración no debe ser un “big bang” al
final; los elementos deben intregrarse
progresivamente en el tiempo.
CAL/Requerimientos

29. Desarrollo Iterativo
 Los riesgos, normalmente, se
descubren y tratan durante la
integración. Con este enfoque se
pueden mitigar mas temprano.
 El desarrollo interativo proporciona un
medio al gerente, para hacer cambios
tácticos al producto.
CAL/Requerimientos

30. Desarrollo Iterativo
 Facilita el reuso; es mas fácil identificar
partes comunes diseñadas o
implementadas parcialmente que
reconocerlas durante el planeamiento.
 El proceso de desarrollo en si puede
ser mejorado y refinado.
CAL/Requerimientos

31. Inception : Creación
 La primera fase inception (creación) se enfoca
en el espacio del problema: determinando lo
que el sistema necesita para ser entregado,
sus límites, interacciones, servicios, y asi
sucesivamente. La fase se completa cuando
todos los stakeholders estan de acuerdo con
la descripción del sistema.
 Definimos una “visión” del producto final y los
casos de uso del negocio asociados,
definiendo el alcance global del proyecto.
CAL/Requerimientos

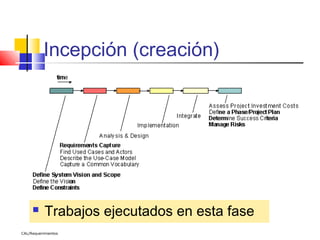

32. Incepción (creación)
 Trabajos ejecutados en esta fase
CAL/Requerimientos

33. Elaboración
 La segunda fase Elaboración se enfoca
en identificar una arquitectura robusta
para lograr satisfacre las necesidades
del stakeholder.
 Se refina la definción del producto, se
define y se establece una línea base de
arquitectura y se desarrolla un plan
mas preciso para su desarrollo y
despliegue.
CAL/Requerimientos

34. Elaboración
CAL/Requerimientos

35. Arquitectura
 Es el nivel conceptual de mas alto nivel de un
sistema y su ambiente (IEEE). La
arquitectura de un sistema de software (en
un momento dado del tiempo), es su
organización o estructura de componentes
significativos que interactúan a través de
interfaces, cuyos componentes estan a su
vez compuestos de componentes mas
pequeños e interfaces
CAL/Requerimientos

36. Arquitectura
 Estructura organizativa de un sistema:
una arquitectura puede descomponerse
recursivamente en partes que
interactúan a través de interfaces,
vínculos y partes conectadas y
restricciones para el ensamble de sus
partes. Partes que interactúan a través
de una interface incluye: clases,
componentes y subsistemas.
CAL/Requerimientos

37. Criterios de evaluación - Elaboración
 ¿La visión del producto es estable?
 ¿La arquitectura es estable?
 ¿Las demostraciones ejecutables, muestran
que los principales elementos de riesgo han
sido considerado y resueltos?
 ¿Está el plan de construcción
suficientemente detallado, tiene una base
creible de estimados?.
CAL/Requerimientos

38. Criterios de evaluación - Elaboración
 ¿Todos los stakeholder concuerdan que la
visión actual se puede lograr si se ejecuta el
plan para desarrollar el sistema completo, en
el contexto de la arquitectura?.
 ¿Son aceptables los gastos en recursos
actuales versus los planeados?.
CAL/Requerimientos

39. Construcción
 La tercera fase, construcción, se enfoca
en la construcción incremental del
sistema que elimine los riesgos para
una entrega exitosa.
 Cada una de las iteraciones en esta
fase proporcionan mas capacidad que
la anterior y por lo tanto puede pasar
por mas pruebas del sistema.
CAL/Requerimientos

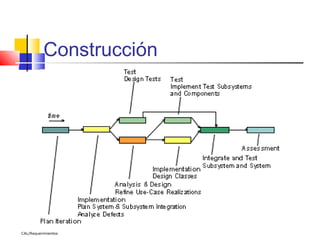

40. Construcción
CAL/Requerimientos

41. Transición
 La cuarta fase, transición, concluye con
la adopción exitosa del sistema.
 El producto es entregado a la
comunidad de usuarios; incluye
manufactura, entrenamiento, soporte,
entrega y mantenimiento del producto .
CAL/Requerimientos

42. Transición
 Objetivos:
 Lograr que el usuario sea autosuficiente.
 Lograr el producto tan rápido y efectivo en
costo como sea practico.
 Actividades:
 Hacer el despliegue de ingeniería del
producto, empaque, entrenamiento del
personal de campo, ventas.
 Actividades de afinamiento.
CAL/Requerimientos

43. Participantes Equipo Roles
System A nalyst Use case
Specifier
Requerimientos
User-Interface
Designer Architect
Análisis
Use case
Engineer Diseño Component
Engineer
Implementación
System Integrator
Test Engineer
Test
Integration Tester
System Tester
CAL/Requerimientos

44. Mapa de Dominios
CAL/Requerimientos
