Este documento presenta conceptos clave sobre sistemas de información y diseño de redes. Define datos, información y conocimiento, y explica cómo los datos se transforman en información valiosa a través de procesos. Describe los componentes de un sistema de información, incluidos los elementos de entrada, procesamiento, salida y retroalimentación. Además, introduce conceptos como redes, tipos de redes, protocolos de comunicación y direcciones IP.

1. Sistemas de Información
DISEÑO DE REDES
1era. Semana

2. Introducción a los Sistemas de
Información en las Organizaciones
❑Datos vs. Información
❑Conceptos de sistemas y modelos
❑Sistemas de Información y Sistemas de Información basados
en computadora
❑Organización y Sistemas de información
❑Papel de los Sistemas de Información en los negocios

3. Conceptos de Información
• Datos
• Información
• Conocimiento
Datos Sirven para representar:
Datos
alfanuméricos
Números, letras y otros
caracteres
Datos de
imagen
Imágenes gráficas y dibujos
Datos de audio Sonido, ruido o tonos
Datos de video Imágenes que se mueven o
dibujos

4. Conceptos de Información
Dato: es la expresión de algún hecho no interpretado.
SI : El Sistema de Información transforma el dato
en información
Información: es un mensaje útil y necesario para una persona
determinada
El dato se convierte en información cuando puede ayudar para
interpretar algo o para eliminar incertidumbre
La información es un recurso económico y estratégico en
todas las organizaciones modernas.

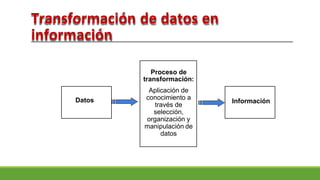

5. Transformación de datos en
información
Datos
Proceso de
transformación:
Aplicación de
conocimiento a
través de
selección,
organización y
manipulación de
datos
Información

6. Características de información valiosa
• Precisa
• Completa
• Económica
• Oportuna
• Verificable
• Segura
• Flexible
• Confiable
• Relevante
• Simple
• Accesible

7. Definición de sistemas de
información
� Sistema
◦ Conjunto de componentes que interaccionan
entre sí para lograr un objetivo común.
⦁ Pueden representarse a través de un modelo
formado por cinco bloques básicos
⦁ Elementos de entrada
⦁ Elementos de salida
⦁ Sección de transformación
⦁ Mecanismos de control
⦁ Objetivos
Objetivos
Mecanismos de
control
Entradas Transformación Salidas

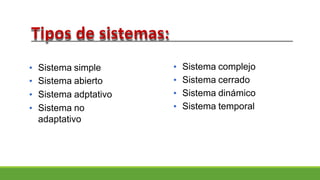

8. Tipos de sistemas:
• Sistema simple
• Sistema abierto
• Sistema adptativo
• Sistema no
adaptativo
• Sistema complejo
• Sistema cerrado
• Sistema dinámico
• Sistema temporal

9. Sistema de Información
Entradas Procesamiento Salidas
Retroalimentación

10. Sistema de Información
Entradas Procesamiento
Clasificar
Ordenar
Calcular
Salidas
Retroalimentación
Proveedores Clientes
Competidores
Competidores
Gobierno

12. CONCEPTOS REDES DE COMUNICACIONES
Diseño de redes
1era. Semana

13. Sistema de Información basado en
Computadora
Combinación de un conjunto de hardware, software, base de
datos, telecomunicaciones, personal, y procedimientos que
se configuran para recolectar, manipular, almacenar y
procesar datos en información.

14. DEFINICIÓN DE REDES DE COMPUTADORAS
Una red de computadoras (también
llamada red de ordenadores o red
informática) es un conjunto de equipos
nodos y software conectados entre sí por
medio de dispositivos físicos que envían y
reciben impulsos eléctricos, ondas
electromagnéticas o cualquier otro medio
para el transporte de datos, con la
finalidad de compartir información,
recursos y ofrecer servicios.

15. Elementos de un Sistema de Comunicación
 Emisor
 Receptor
 Canal
 Protocolo de enlace
 Otros dispositivos
(módem, adaptadores, controladores de comunicación, puentes, etc)

17. Características de las Redes
Servicio de archivos
 Compartir recursos
 Tolerancia a fallos
✓ Control de transacciones
 Seguridad
( Acceso remoto
Conectividad
3 Utilidades de gestión
☺ Comunicación entre
usuarios
 Colas de impresión
 Servidores de
impresoras

18. TIPOS DE REDES
Según la zona geográfica:
• LAN: Redes de Área Local
•MAN: Redes de Área
Metropolitana
•WAN: Redes de Área
Extendida
Según el sistema jerárquico de
red
• Redes Cliente-Servidor
• Redes Punto a Punto

19. ZONA GEOGRÁFICA:
NOMBRES CARACTERISTICAS EJEMPLOS
LAN ALCANCE: conecta ordenadores cercanos CONEXIÓN:
mediante cable o inalámbrico REDES PRIVADAS:
propiedad de una empresa
aula, oficina, hogar
MAN ALCANCE: conecta varias LAN
CONEXIÓN: mediante cable en las LAN, pero necesitan
dispositivos repetidores de más alcance
REDES PRIVADAS O PÚBLICAS: pueden ser propiedad de la
empresas o utilizar una línea pública alquilada
red de servicios
municipales
WAN ALCANCE: en todo el mundo
CONEXIÓN: Líneas Telefónicas, Fibra óptica, satélites… REDES
PRIVADAS O PÚBLICAS: los medios de conexión de las líneas son
propiedad de una empresa que las alquila al público.
Internet

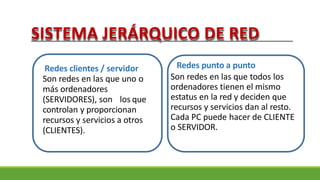

20. SISTEMA JERÁRQUICO DE RED
Redes clientes / servidor
Son redes en las que uno o
más ordenadores
(SERVIDORES), son los que
controlan y proporcionan
recursos y servicios a otros
(CLIENTES).
Redes punto a punto
Son redes en las que todos los
ordenadores tienen el mismo
estatus en la red y deciden que
recursos y servicios dan al resto.
Cada PC puede hacer de CLIENTE
o SERVIDOR.

21. SISTEMA CLIENTE SERVIDOR
Servidor
• El servidor es una computadora
de gran potencia y capacidad
que actúa de árbitro y juez de
la red, la maneja, controla su
seguridad y distribuye el acceso
a los recursos y los datos.
Cliente
• En las redes punto a punto
ningún ordenador está por
encima de otro, sino que existe
una especie de democracia y los
recursos son distribuidos según
desee el usuario de cada
ordenador.

22. SISTEMA CLIENTE SERVIDOR
Cliente/Servidor Redes punto a punto

23. COMPONENTES DE UNA RED LOCAL
• Estaciones de Trabajo (Clientes)
• Servidores (opcional)
• Tarjetas de Red (NIC)
• Cableado o medios de transmisión inalámbricos (antenas)
• Dispositivos distribuidores: Hub, Switch, Router…
• Sistema operativo de red
• Recursos compartidos: Impresora de red, archivos y aplicaciones…

24. COMPONENTES DE UNA RED LOCAL
• ESTACIONES DE TRABAJO: utilizados por los usuarios
conectados a la red
• SERVIDORES: ofrecen servicios a los clientes de la red. Pueden ser
de dos TIPOS:
• Dedicados: solo realizan tareas de red y no pueden utilizarse como
un puesto normal de cliente.
• No dedicados: además de realizar tareas de red, se utilizan como
puestos normales.

25. TARJETAS DE RED
También conocidas como NIC (Network Interface Card), se instalan dentro del
ordenador y son las que hacen posible la conexión del PC con la Red. Traducen la
información que circula por el cable/ondas de la red, al lenguaje que entiende el
ordenador y viceversa.
INALAMBRICAS
CABLES

26. CABLEADO
• Conectan cada una de las tarjetas de red (NIC) de los ordenadores que componen
la red, normalmente a través de un concentrador (HUB o SWITCH), constituyendo
los canales de comunicación de la red.
• Varios TIPOS DE CABLE:
COAXIAL FIBRA ÓPTICA PAR TRENZADO

27. Fibra óptica
Satélites
Microondas
Cables
Telefónicos
VELOCIDAD
Pares
T
renzados
COSTO
Canales para
ambientes locales
Canales para
grandes distancias
Loscanalessonlosmediosfísicospordondefluyenlosdatosquesetransmitenentrelascomputadoras

28. DISPOSITIVOS DISTRIBUIDORES

29. SISTEMA OPERATIVO DE RED
S.O. para redes PUNTO A PUNTO: donde los ordenadores
tienen el mismo estatus. Es suficiente con que cada ordenador
tenga Windows 7,10,11 o alguna distribución Linux u otro
S.O. para redes con SERVIDOR DEDICADO: donde hay
servidores dedicados con mayor estatus en la red.
Estos suelen tener S.O. específicos para gestión de red como
Windows NT SERVER.
EL resto de Clientes, pueden tener este SO, o otro que lo
soporte

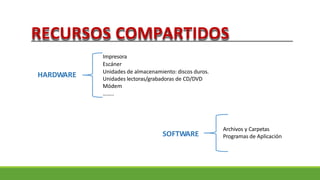

30. RECURSOS COMPARTIDOS
Archivos y Carpetas
Programas de Aplicación
SOFTWARE
Impresora
Escáner
Unidades de almacenamiento: discos duros.
Unidades lectoras/grabadoras de CD/DVD
Módem
……..
HARDWARE

31. TOPOLOGÍA DE RED - FISICA
TOPOLOGÍA FÍSICA DE RED
Topología Física de Red: es una representación gráfica o mapa de cómo se unen
las estaciones de trabajo de la red, mediante el cable.
Factores a tener en cuenta:
• La distribución espacial de los equipos.
• El tráfico que va a soportar la red.
• El presupuesto (relación inversión/prestaciones)
TOPOLOGÍAS PURAS
✓ Anillo
✓ Bus
✓ Estrella

32. TOPOLOGÍA LÓGICA DE RED:
Es la sistema de acceso y comunicación que se emplea para conectar las
estaciones de la red.
Para que dos estaciones se comuniquen necesitan entender el mismo idioma,
por lo que se establece un Protocolo( reglas) estándar de comunicación:
El PROTOCOLO TCP/IP
TCP/IP
(Transmission Control Protocol / Internet Protocol).
Se trata del lenguaje que utiliza cualquier plataforma de ordenadores en
Internet para enviar y recibir la información. Por eso se toma como estándar.

33. DIRECCIÓN IP
Cada ordenador conectado a la red
debe disponer de una dirección única
para una correcta identificación y
efectiva localización.
A dicha dirección se la conoce como
IP
, y se encuentra formada por 4
números de 0 a 255 (xxx) separados
por puntos.

34. Diseño de una Red

35. Estructuras de Procesamiento de
Información
Centralizada
T
erminales “bobas”
Distribuída
Terminales Inteligentes

36. Cloud Computing
La computación en la nube concepto conocido también bajo los términos servicios
en la nube, informática en la nube, nube de cómputo o nube de conceptos,
del inglés Cloud computing, es un paradigma que permite ofrecer servicios de
computación a través de Internet.
Aplicaciones
•iCloud - desarrollado porApple Inc.
•Campaign Cloud - desarrollado por ElectionMall.Com
powerd by Microsoft
•Dropbox - desarrollado por Dropbox
•Google Docs - Desarrollado por Google
