1. Tema I: Conceptos de Redes de Ordenadores
● Motivación
●Conceptos de red
●Clasificación
●Componentes

3. Tendencias
●La informática evoluciona de un modelo centralizado a un modelo distribuido (downsizing)
–Se tiende al abandono de la gran máquina central (mainframe), en beneficio de varias máquinas eventualmente especializadas.
●Surge la necesidad de intercambio de información entre las máquinas
–El intercambio puede ser de:
●Datos entre programas
●Ficheros
●Información entre usuarios

4. Mainframe IBM Z10

5. The End of the Mainframe Era at NASAPosted on February 12, 2012 by Linda Cureton.

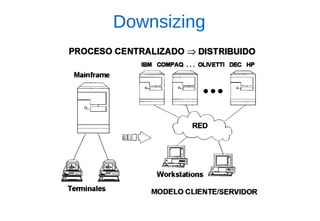

6. Downsizing

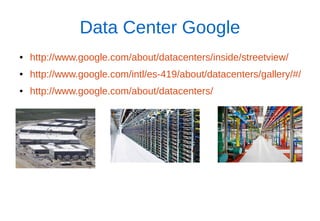

7. Data Center Google
●http://www.google.com/about/datacenters/inside/streetview/
●http://www.google.com/intl/es-419/about/datacenters/gallery/#/
●http://www.google.com/about/datacenters/

8. Sistemas distribuidos
●La computación distribuida o informática en malla
–Es un nuevo modelo para resolver problemas de computación masiva utilizando un gran número de ordenadores organizados en racimos incrustados en una infraestructura de telecomunicaciones distribuida.
●Un sistema distribuido se define como
–Una colección de computadoras separadas físicamente y conectadas entre sí por una red de comunicaciones distribuida; cada máquina posee sus componentes de hardware y software que el usuario percibe como un solo sistema (no necesita

9. Cloud Computing: Infraestructura como Servicio (IaaS)

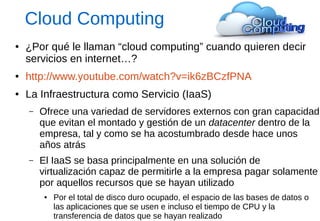

10. Cloud Computing
●¿Por qué le llaman “cloud computing” cuando quieren decir servicios en internet…?
●http://www.youtube.com/watch?v=ik6zBCzfPNA
●La Infraestructura como Servicio (IaaS)
–Ofrece una variedad de servidores externos con gran capacidad que evitan el montado y gestión de un datacenter dentro de la empresa, tal y como se ha acostumbrado desde hace unos años atrás
–El IaaS se basa principalmente en una solución de virtualización capaz de permitirle a la empresa pagar solamente por aquellos recursos que se hayan utilizado
●Por el total de disco duro ocupado, el espacio de las bases de datos o las aplicaciones que se usen e incluso el tiempo de CPU y la transferencia de datos que se hayan realizado

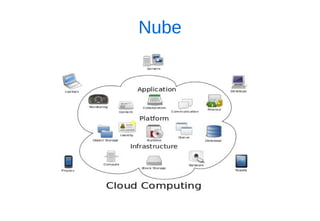

11. Nube

12. Servicios en la nube

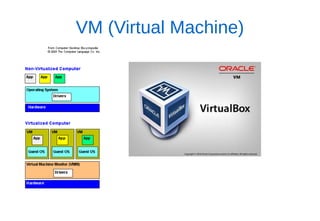

13. VM (Virtual Machine)

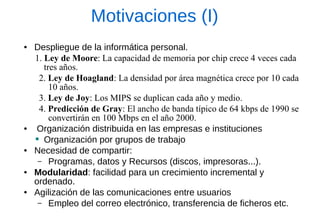

14. Motivaciones (I)
●Despliegue de la informática personal.
1. Ley de Moore: La capacidad de memoria por chip crece 4 veces cada tres años.
2. Ley de Hoagland: La densidad por área magnética crece por 10 cada 10 años.
3. Ley de Joy: Los MIPS se duplican cada año y medio.
4. Predicción de Gray: El ancho de banda típico de 64 kbps de 1990 se convertirán en 100 Mbps en el año 2000.
● Organización distribuida en las empresas e instituciones
Organización por grupos de trabajo
●Necesidad de compartir:
–Programas, datos y Recursos (discos, impresoras...).
●Modularidad: facilidad para un crecimiento incremental y ordenado.
●Agilización de las comunicaciones entre usuarios
–Empleo del correo electrónico, transferencia de ficheros etc.

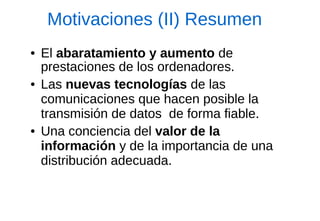

15. Motivaciones (II) Resumen
●El abaratamiento y aumento de prestaciones de los ordenadores.
●Las nuevas tecnologías de las comunicaciones que hacen posible la transmisión de datos de forma fiable.
●Una conciencia del valor de la información y de la importancia de una distribución adecuada.

16. Características
●Una red de datos debe de tener:
–Alta calidad de transmisión
–Adecuada velocidad
–Costos razonables

17. Evolución
●1º La red telefónica ordinaria para la transmisión de datos.
–Las redes telefónicas están orientadas a la transmisión de voz no de datos y presentan sus dificultades.
●2º Se diseñan redes especiales de transmisión de datos propietarias.
–Los constructores desarrollan su propia tecnología de comunicaciones.
–Implica diversidad.
●3º Redes con estándares Sistemas abiertos
–(ISO International Standars Organization)

18. Sistema de Comunicaciones
•Fuente (Source)
Genera los datos que van a ser transmitidos
• Transmisor (Transmitter)
Convierte los datos en señales transmisible
• Sistema de transmisión (Transmission System)
Transporta datos
• Receptor (Receiver)
Convierte las señales recibidas en datos
• Destino (Destination)
Toma los datos del receptor

19. Diagrama del sistema de comunicaciones

20. Modelo simplificado de la comunicaciones de datos

21. Concepto de red
●Una red es un sistema de interconexión de ordenadores, que permite tanto la intercomunicación entre ellos como compartir recursos costosos.
●Idea principal:
–Interconexión entre distintas máquinas e intercambio de información.
●En una red podemos encontrar dos partes:
–El soporte físico de la conexión, es decir el hardware.
–El soporte lógico, es decir todo el software necesario para la gestión de la red

22. Elementos Hardware
●Los puestos de trabajo o clientes:
–Una serie de ordenadores, en los que trabajan unos usuarios, y que tiene sus propios recursos, como pantallas, teclados, memoria, procesador, periféricos
●Unos servidores de ficheros (discos)
–Reside la información que queremos compartir.
●Tarjetas de interfaz red (NIC´s)
●Periféricos de coste elevado a compartir.
●Elementos de comunicación (cableado, hub´s)

24. Elementos Software
●Sistema operativo de red
●Sistema operativo de la estación de trabajo
–Capa de comunicaciones en la estación de trabajo
–Protocolo de comunicaciones

25. Capa del cliente

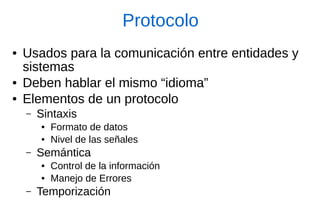

26. Protocolo
●Usados para la comunicación entre entidades y sistemas
●Deben hablar el mismo “idioma”
●Elementos de un protocolo
–Sintaxis
●Formato de datos
●Nivel de las señales
–Semántica
●Control de la información
●Manejo de Errores
–Temporización

27. Conceptos
●Telecomunicaciones
–Entendemos por telecomunicaciones el conjunto de medios técnicos que permiten la comunicación a distancia.
●Telemática
–El término telemática (fusión de telecomunicaciones e informática)
–Trata del uso de los medios de comunicación a distancia para conexiones informáticas
●ordenador - ordenador
●ordenador - periférico

28. Clasificación de las redes
●Criterio: alejamiento de los componentes
–Redes PAN (Personal Area Networks)
–Redes locales. LAN (Local Area Networks)
–Redes Metropolitanas (MAN Metropolitan Area Networks)
–Redes de área amplia. (WAN Wide Area Networks)
●Internetworking:
– interconexión de tecnologías diferentes
–Las redes reales son una mezcla de estos tipos

31. Redes PAN

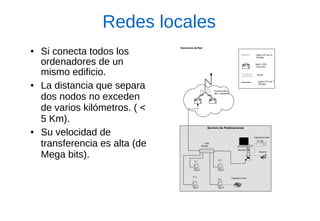

32. Redes locales
●Si conecta todos los ordenadores de un mismo edificio.
●La distancia que separa dos nodos no exceden de varios kilómetros. ( < 5 Km).
●Su velocidad de transferencia es alta (de Mega bits).
Servicio de PublicacionesServidor-NImpresora Laser-NEscanerImpresora ColorE.2E.4E.3E.1HUB100 Mb Troncal Edificio Serv. GeneralesSwich ATM Fore 8310RouterCable UTP Cat. 5100 MbsCable UTP Cat. 5155 MbsATMATMEstructura de Red

33. Redes MAN (metropolitanas)
●Se encuentran distribuidas en distancias no superiores al ámbito urbano

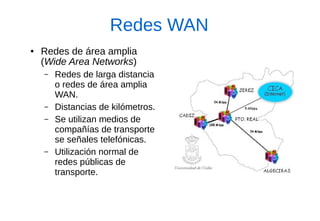

34. Redes WAN
●Redes de área amplia (Wide Area Networks)
–Redes de larga distancia o redes de área amplia WAN.
–Distancias de kilómetros.
–Se utilizan medios de compañías de transporte se señales telefónicas.
–Utilización normal de redes públicas de transporte.

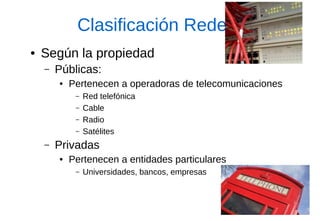

35. Clasificación Redes
●Según la propiedad
–Públicas:
●Pertenecen a operadoras de telecomunicaciones
–Red telefónica
–Cable
–Radio
–Satélites
–Privadas
●Pertenecen a entidades particulares
–Universidades, bancos, empresas

36. Relación entre los ordenadores que la forman
●Redes entre iguales (Peer to peer
) –Todos los ordenadores conectados pueden compartir información con los demás.
–Se basan en la igualdad y la independencia de todas las estaciones de trabajo conectadas a la red.
–En este tipo de LAN's no existen los servidores.
–

37. P2P
●Redes P2P centralizadas
–Napsert
●Redes P2P híbridas, semicentralizadas o mixtas
–BitTorrent, eDonkey
●

40. P2P

41. Redes basadas en servidores
●Utilizan el modelo básico cliente - servidor
● Los elementos de una red de este tipo son:
– Servidores:
●Ordenador que pone sus recursos al servicio de los demás
●Servidores dedicados
●Servidores no dedicados
●
●

43. Criterios de selección
●La selección de un tipo de red u otro es función de criterios económicos, requisitos de velocidad y calidad de servicios.

44. Ordenadores en Red...
