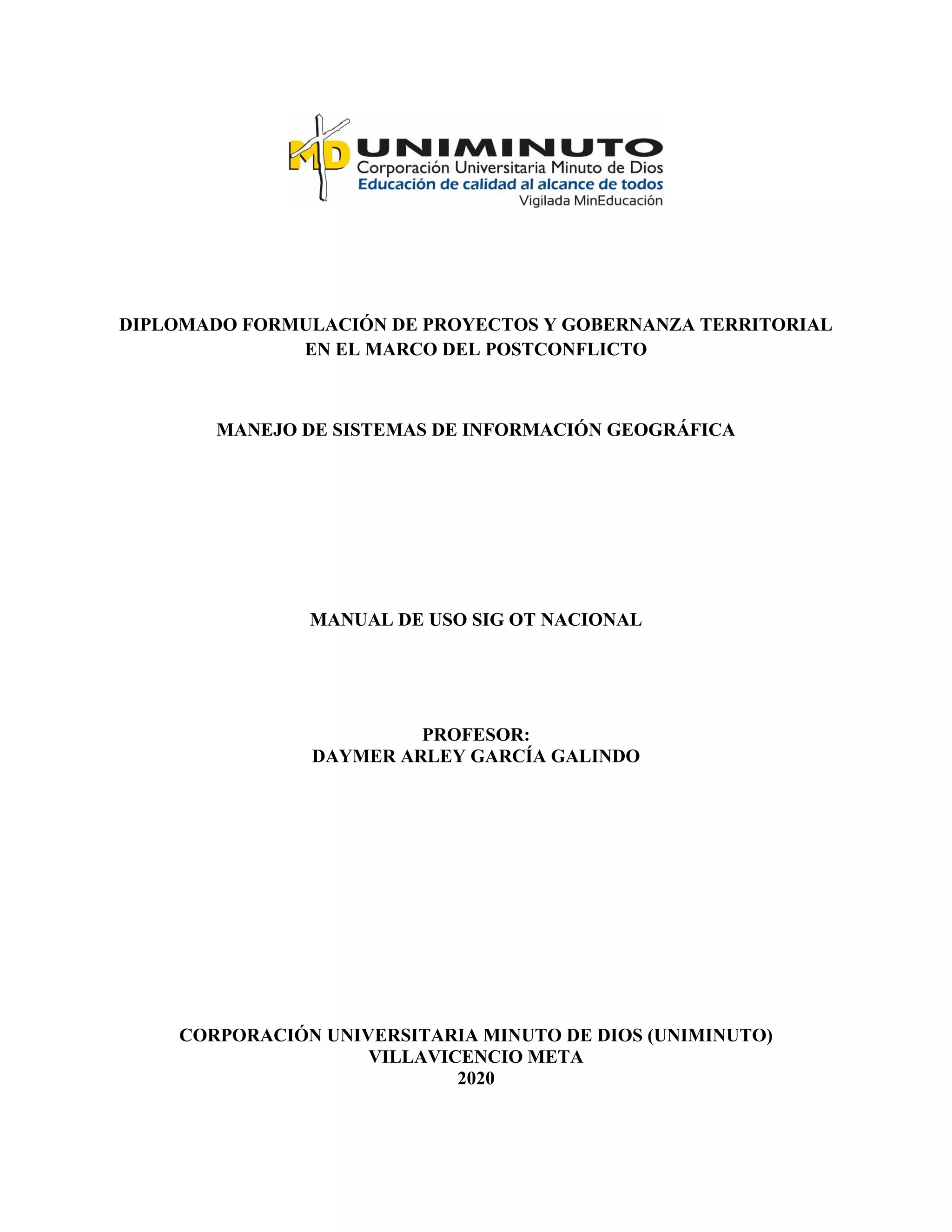

1. DIPLOMADO FORMULACIÓN DE PROYECTOS Y GOBERNANZA TERRITORIAL
EN EL MARCO DEL POSTCONFLICTO
MANEJO DE SISTEMAS DE INFORMACIÓN GEOGRÁFICA
MANUAL DE USO SIG OT NACIONAL
PROFESOR:
DAYMER ARLEY GARCÍA GALINDO
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS (UNIMINUTO)
VILLAVICENCIO META
2020

2. TABLA DE CONTENIDO
1. COMO INGRESAR AL PROGRAMA SIGOT .............................................................4
2. ENTRADA EN LA DIRECCIÓN URL SIGOT- 2018 ..................................................5
3. ZONA DEL MAPA Y VISUALIZACIÓN DE TODAS LAS HERRAMIENTAS.......5
4. CONTROLES DE LAS VISTAS Y AUMENTOS PARA LAS VISUALIZACIONES5
5. EXPLORADOR DE CAPAS..........................................................................................6
6. SELECCIÓN DE LA ESCALA......................................................................................6
7. EXPLORADOR LEYENDA:.........................................................................................7
8. INTERACCIÓN..............................................................................................................7
9. CONSULTA: Abre y cierra la caja de herramientas de consulta. ..................................7
10. ANÁLISIS...................................................................................................................9
11. DATOS......................................................................................................................10
12. ACERCA DE.............................................................................................................13
13. MOSTRAR VISTA GENERAL DEL MAPA:.........................................................13
14. CONCLUSIONES.....................................................................................................14
15. BIBLIOGRAFÍA.......................................................................................................14

3. DESCRIPCIÓN DE LA ACTIVIDAD:
OBJETIVO: Dar a conocer la herramienta del programa del Sistema de información
geográfica del Instituto Agustín Codazzi y visualizar todas las increíbles herramientas que
podemos dirigir y coordinar la producción y el procesamiento de la información sobre la
descripción, distribución, organización y dinámica del espacio geográfico del país, con el
fin de apoyar los procesos de planificación y ordenamiento territorial, el Instituto
Geográfico Agustín Codazzi, presentó hoy la nueva versión del SIG-OT.
ACTIVIDAD:
La actividad consiste en la realización de un manual sobre el programa SIGOT de manera
objetiva para visualizar cada una de las herramientas que nos presenta este programa como
lo son las herramientas de alejar y acercar en el mapa, nos permite tener acceso a
innumerables capas que podemos agregar para nuestro trabajo o proyecto.
Conocer todas las herramientas, como la podemos usar y en donde la podemos encontrar
para la visualización de un mapa más estratégico de tal manera que trabajemos cada una de
las herramientas posibles para la complementación en el área de trabajo o en el explorador
donde queremos implementar nuestro análisis de ubicación geográfica.

4. MANUAL DE USO DEL PROGRAMA SIG OT 2018
1. COMO INGRESAR AL PROGRAMA SIGOT
En el buscador se digita la palabra IGAC para conocer mejor sobre el sistema de
información geográfica para la planeación y el ordenamiento territorial SIGOT de 3
maneras diferentes:
A. Ingresando directamente con el link al visor geográfico del SIGOT 2018
con la URL del programa.
B. En la barra de direcciones se digita la URL: https://sigot.igac.gov.co/
C. Digitando la palabra IGAC, se le da en el link que dice Instituto Geográfico
Agustín Codazzi, luego se busca en la barra de interés el icono SIGOT para
llegar al sitio web.

5. 2. ENTRADA EN LA DIRECCIÓN
URL SIGOT- 2018
Una vez que se realiza
el ingreso al programa
se visualiza un cuadro
inos
realmente el objetivo del programa del visor,
en el cual se relaciona el alcance de la
información y la aceptación de los términos e
ingresar a la plataforma para realizar
cualquier tipo de consulta.
Si no se realiza la aceptación no será posible
acceder al programa.
3. ZONA DEL MAPA Y VISUALIZACIÓN DE TODAS LAS HERRAMIENTAS
Es el área de trabajo donde se puede visualizar el
mapa y las diferentes opciones de herramientas para
las realizaciones de capas y archivos personalizadas
para consulta, además, en esta área se visualizan las
diferentes funciones de análisis que se hayan
ejecutado.
4. CONTROLES DE LAS VISTAS Y AUMENTOS PARA LAS
VISUALIZACIONES
Primer símbolo que es el más sirve para aumentar la vista.
El segundo símbolo que es el menos sirve para disminuir la vista.
El símbolo del mapa permite una vista predeterminada el cual nos
sirve para la posición y el nivel de aumento preestablecidos.
El cuarto símbolo es el de la extensión predeterminada o
ubicación geográfica del usuario en el momento de la consulta.
El símbolo de rango hacía la izquierda es el de vista anterior,
mueve el mapa a la vista anterior consultada.
El símbolo de rango hacía la derecha es el de la vista posterior,
mueve el mapa a la vista posterior consultada

6. 5. EXPLORADOR DE CAPAS
Esta herramienta nos muestra un motor de búsqueda, en
la parte siguiente nos permite ver el listado de las capas
de datos espaciales y datos alfanuméricos precargadas,
el usuario puede elegir cualquier tipo de capa a través
del árbol del contenido y los registros que encuentren
una coincidencia se resaltarán.
Datos espaciales: Capas que representan elementos
sin estar agregados.
Datos alfanuméricos: Representación de los datos
estadísticos a través de asociación de niveles
municipales o departamentales.
Árbol de capas: Representa la agrupación de capas de
acuerdo con órdenes jerárquicas por contenido de
información.
Capas área de trabajo: Se muestran las capas que
actualmente están visualizadas y que el usuario ha
seleccionado.
Prender y apagar todo: Prenden o apagan todas las
capas disponibles en el área de trabajo.
6. SELECCIÓN DE LA ESCALA
Se despliega una lista la cual nos permite seleccionar la escala que deseamos trabajar para
visualizar los datos en el visor geográfico.

7. 7. EXPLORADOR LEYENDA:
Nos permite mostrar la leyenda del mapa
consultado en el visor SIGOT, la simbología (por
color, forma que representa los niveles de
información) en que se visualiza la capa del área
de trabajo.
Botón que abre y cierra la ventana de leyenda que
contiene las capas activas.
8. INTERACCIÓN
Nos permite visualizar dos herramientas adicionales como:
A. Medición:
Nos permite realizar la medición personalizada de
distancias, áreas y ubicaciones en el visor geográfico.
B. Identificar:
Permite identificar un elemento de una capa visible en el área de
trabajo y ver su información.
Permite identificar un acercamiento al elemento identificado.
9. CONSULTA: Abre y cierra la caja de herramientas de consulta.
Por atributo: Abre y cierra la ventana de funciones de esta herramienta de consulta.
Es el área y nos permite medir las áreas de los
(polígonos) dibujados por el usuario.
Nos permite medir las distancias entre puntos
definidos por el usuario.
Permite identificar una ubicación por
coordenadas.

8. SIMPLE: Permite realizar una consulta a nivel
de coincidencia de los diferentes valores por
atributo de una capa consultada.
AVANZADA: Permite realizar una consulta de los atributos y valores de una capa visible
por cumplimiento de filtros de búsqueda.
Seleccionar: Permite realizar la selección de elementos en una
zona específica de una capa sobre el área de mapas.
Selección de capa: Permite seleccionar una
capa que debe estar en el área de trabajo del
explorador de capas.
Seleccionar atributo: Permite seleccionar de
una lista algún atributo de la capa.
Seleccionar valor: Permite seleccionar alguna
lista de un valor correspondiente al atributo
seleccionado.
Selección de capa: Permite seleccionar la capa y
debe estar activa en el área de trabajo del explorador
de las capas.
Selección de atributo: Permite seleccionar de una
lista algún atributo contenido en la capa elegida.
Selección Valor: Permite seleccionar de una lista
algún valor de acuerdo con el atributo seleccionado.
Consulta SQL: Campo que muestra la construcción
de la sentencia SQL.
Operadores de comparación: Permite seleccionar
los operadores de comparación para realizar la
consulta SQL
Seleccionar: Permite realizar la elección de elementos en una
zona específica del área de mapas.
Borrar: Limpia la selección del área.
Capa: Permite seleccionar la capa entre las capas activas,
mediante el uso de la casilla de verificación.
Selección de capas: Muestra las diferentes opciones de
selección de capas.

9. 10. ANÁLISIS
Abre y cierra la caja de herramientas.
SWIPE (Comparación visual de capas):
Permite realizar una comparación visual entre las capas espaciales,
alfanuméricas, geo servicio o capas de carga personalizada (shp o
kml).
Selección capa a comparar: Permite seleccionar la capa (activa) que se desea comparar.
Deslizador: Permite mover la línea de división de la pantalla hacía la izquierda o
hacia la derecha.
Comparación Temporal:
Permite realizar una comparación temporal entre 2 años de una
misma temática que se encuentre activa.
Temática: Permite seleccionar la capa temática (activa)
que se desee comparar.
Exportar pdf-png: Exporta la comparación.
Tabla de atributos: Muestra los atributos de la
comparación.
Selección del año: Permite seleccionar en una lista
desplegable los años disponibles, pero para cada casilla un
año diferente o sino se generará un error en el sistema.
Mapas sincronizados: Mapas de los años seleccionados
para realizar la comparación.

10. BUFFER (Área de influencia): Permite un análisis espacial de buffer
sobre las capas visibles válidas presentes en el visor.
Intersección: Permite realizar el análisis espacial intersección sobre 2
capas visibles validas presentes en el visor.
11. DATOS
a. Dibujar: Abre y cierra la ventana de funciones.
El modo de dibujo nos permite seleccionar
un modo (punto, línea, polígono, formas y
texto). En las acciones permite deshacer,
rehacer o borrar lo hecho en la pantalla.
Seleccione una capa: Permite seleccionar de una capa
(activa) sobre la que se realizará el buffer.
Unidad de distancia: Permite seleccionar la unidad de
medida para generar el área de buffer (m, mm).
Cantidad: Permite definir la distancia que se usará
para generar el buffer.
Nombre de la capa de salida: Permite definir un
nombre para la capa resultante del Buffer.
Capa Buffer resultante: Esta capa se adiciona como
una nueva capa de trabajo del explorador de las capas.
Selección de capas: Permite seleccionar las capas 1 y 2 activas
con las que se harán la intersección.
Nombre de la capa: Permite definir un nombre para la capa
resultante.
Capa intersección resultante: Esta capa es adicionada
temporalmente en el área de trabajo del explorador de las capas.

11. b. Ubicación por coordenadas: Permite ubicar un
punto de forma temporal en el área de mapas por
medio de coordenadas digitadas.
c. Añadir Datos: Permite añadir datos espaciales sobre el
visor geográfico a partir de archivos, shp, kml, geojson,
csv y gpx.
Dirección URL:
ARCHIVO
Latitud y longitud: Permite ingresar la ubicación por coordenadas
de un punto en grados, minutos y segundos con el sistema de
referencia internacional WGS 84.
Acercar: Permite hacer un acercamiento de la ubicación del
punto por coordenadas ingresadas.
Aplicar: Adiciona al área de mapas el punto correspondiente a
las coordenadas ingresadas.
Limpiar: Quita la marca puesta en el visor.
Marca: Visualización sobre el mapa del punto geográfico
consultado.
Dirección URL: Permite ingresar las URL de los geo
servicios para ser agregados al visor.
Capas área de trabajo: Los geo servicios son
añadidos en el área de trabajo del explorador de las
capas.
Vista de datos añadidos: Visualización de los datos
añadidos sobre el mapa base del viso geográfico.
Archivo: Pestaña que habilita la carga de archivos desde una
ubicación local del equipo de consulta.
Adicionar archivo: Permite colocar o buscar archivos de una
ubicación local del equipo de consulta para ser cargados en el
mapa.
Capas área de trabajo: Los archivos son añadidos en el área
de trabajo del explorador de las capas.

12. d. EXPORTAR VISTA: Permite exportar la vista del
mapa consultado en archivos de imagen.
e. EXPORTAR LEYENDA: Permite exportar la leyenda de
las capas adicionadas en el área de trabajo del explorador de
capas a un archivo de formato pdf o png. La simbología
debe corresponder a la simbología de la leyenda resultante
de la exportación.
f. EXPORTAR: Permite exportar a una ubicación local del
equipo desde donde se realiza la consulta en formato espacial
las variables o capas de interés.
Título del mapa: Título personalizado de salida del
mapa consultado.
Diseño: Tamaño y orientación de la hoja para impresión.
Formato: Formato digital de salida (eps, gif, jpg, pdf,
png32, png8, svg, y svgz).
Tamaño de papel: Tamaño de la hoja de salida de la leyenda.
Orientación: Selección del modo de salida horizontal o
vertical.
Formato: Formato digital del archivo de salida (png o pdf).
Exportar: Genera el archivo con los parámetros elegidos, este
archivo será guardado en una ubicación local del equipo donde
se está realizando la consulta.
Selección de capa: Permite realizar la selección de la capa
espacial o alfanumérica que se desea exportar.
Formato de descarga: Formato digital del archivo de salida
(shp o kml).
Archivo: Archivo digital resultado de la exportación. Este
archivo será guardado en una ubicación local del equipo de
consulta.

13. 12. ACERCA DE
a. ACERCA DE: Permite acceder al manual de uso en
versión Pdf digital donde se encuentra la descripción y
explicación de las herramientas y funciones del visor
geográfico.
Permite conocer el funcionamiento de todas las
herramientas del visor SIGOT con su descripción y
explicación.
b. REPORTE ADMINISTRADOR: Permite enviar al
administrador del visor reportes sobre errores de
funcionamiento, observaciones o mejoras.
13. MOSTRAR VISTA GENERAL DEL MAPA:
Nos permite abrir la ubicación del mapa y mostrar vista general.
Información de contacto: Campos donde se ingresa la
información de contacto de quien realiza el reporte.
Asunto: Campo en el que se escribe un título generalizado de
la situación a reportar.
Categoría de reporte: Selección de la categoría del reporte a
realizar.
Descripción: Breve del tipo de problema presentado en la
plataforma, observación o requerimiento.

14. 14. CONCLUSIONES
Es una herramienta muy útil que nos permite explorar un poco más en los sistemas
de información geográfica.
Permite observar las innumerables propiedades de análisis y procesos de manejo
para ir mejorando o resaltando algunos lugares que deseamos trabajar.
Permite visualizar las diferentes capas según la palabra relacionada en el motor de
búsqueda.
Facilita su acceso para la elaborar de proyecto e realizar análisis de los procesos
geográficos mediante la herramienta
Permite que los municipios y departamentos se comparen con relación al contexto.
Permite analizar dinámicas territoriales mediante la comparación temporal de una
determinada variable, índice o indicador
15. BIBLIOGRAFÍA
Manual del usuario SIGOT (2020). Sistema de información geográfica para la planeación y
el ordenamiento territorial [SIGOT] (2020). Instituto Geográfico Agustín Codazzi
[IGAC]. Recuperado el 11 de octubre 2020 de:
https://www.yumpu.com/es/document/read/45737019/manual-de-usuario-sigot-
instituto-geografico-agustin-codazzi
Sistema de información geográfica para la planeación y el ordenamiento territorial
[SIGOT] (2020). Instituto Geográfico Agustín Codazzi [IGAC]. Recuperado el 11
de octubre de 2020 de: https://sigot.igac.gov.co/es/persentacion
https://sigot.igac.gov.co/es/sigot_se_renueva
