Simon Lighting Puntos de luz - Enif HID
- 1. PUNTOS DE LUZY SOPORTES ENIF HID Impreso: 2013-04-10 Punto de luz decorativo diseño minimalista formas cilíndricas SIMON LIGHTING, S.A. 59
- 2. PUNTOS DE LUZY SOPORTES SIMON ENIF HID Configurador Simon ENIF HID MODELO SPF WPF Placa de fijación y puerta Española SP, cubierta plana Fijación mural post-top, cubierta plana DIFUSOR CABLEADA REFLECTOR PARA LAMPARA* CLASE EQUIPO REGULACIÓN MOC 0m WB 2xFSD 18 W G13 CI EM 1N Metacrilato Opal Cilíndrico Sin cable Extensivo 2 lámparas Fluorescencia de Descarga G13 FSD Clase I Electromagnético Europeo 230 Vac 50 Hz Sin regulación 36 W 2G11 EL 2G11 FSD Electrónico Europeo 230 Vac 50/60 Hz EG Electromagnético 230 Vac 60 Hz ACABADOS SS GV pintado carta colores Simon Lighting GV pintado carta colores RAL classic Fuste de Acero Inoxidable Anillos embellecedores DGCLAS Fuste de Acero Galvanizado pintado, ver colores Simon Lighting pág. 378 Fuste de Acero Galvanizado pintado, ver carta RAL * Comprobar compatibilidad de dimensión de la lámpara con reflector seleccionado. REFERENCIAS BASE Puntos de luz Punto de luz completo Simon Enif HID, placa de fijación y puerta estándar, cubierta plana, difusor de metacrilato opal cilíndrico con equipo electrónico Clase I. Sin precableado, tensión de alimentación 230 Vac/50 Hz y óptica extensiva. SS Acero Inoxidable GV Acero Galvanizado pintado CGCLAS GV Acero Galvanizado pintado DGCLAS POTENCIA CASQUILLO CLASE EQUIPO REGUL. CÓDIGO CÓDIGO CÓDIGO 2x18 W G13 CI EM 1N 50-88011 50-88016 50-88004 2x36 W 2G-11 CI EM 1N 50-88012 50-88017 50-88008 Luminaria mural Simon Enif HID, sistema de fijación mural, cubierta plana, difusor de metacrilato opal cilíndrico con equipo electrónico Clase I. Sin precableado, tensión de alimentación 230 Vac/50 Hz y óptica extensiva. SS Acero Inoxidable GV Acero Galvanizado pintado CGCLAS GV Acero Galvanizado pintado DGCLAS POTENCIA CASQUILLO CLASE EQUIPO REGUL. CÓDIGO CÓDIGO CÓDIGO 2x18 W G13 CI EM 1N 50-88010 50-88014 50-88002 2x36 W 2G-11 CI EM 1N 50-88013 50-88015 50-88006 ACCESORIOS DESCRIPCIÓN 50-88009 Impreso: 2013-04-10 Recambio difusor PMMA OPAL CÓDIGO 60 TS73-04 Proyectores 110411 AF.indd 200 SIMON LIGHTING, S.A. 05/10/12 12:56

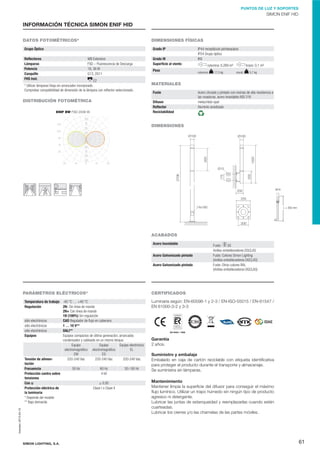

- 3. PUNTOS DE LUZY SOPORTES SIMON ENIF HID INFORMACIÓN TÉCNICA SIMON ENIF HID DATOS FOTOMÉTRICOS* DIMENSIONES FÍSICAS Grupo Óptico Grado IP Reflectores Lámparas Potencia Casquillo FHS Inst. WB Extensivo FSD – Fluorescencia de Descarga 18, 36 W G13, 2G11 E2 * Utilizar lámparas Vsap sin arrancador incorporado. Comprobar compatibilidad de dimensión de la lámpara con reflector seleccionado. DISTRIBUCIÓN FOTOMÉTRICA ENIF BW FSD 2X36 W Grado IK Superficie al viento Peso IP44 receptáculo portaequipos IP54 Grupo óptico IK8 columna: 0,269 m² columna: 17,5 kg brazo: 0,1 m² mural: 5,7 kg MATERIALES Fuste Difusor Reflector Reciclabilidad Acero zincado y pintado con resinas de alta resistencia a las rozaduras, acero inoxidable AISI 316 metacrilato opal Aluminio anodizado DIMENSIONES M14 L = 350 mm ACABADOS Acero Inoxidable Acero Galvanizado pintado Acero Galvanizado pintado PARÁMETROS ELÉCTRICOS* Temperatura de trabajo -40 °C … +40 °C Regulación 2N- Sin línea de mando 2N+ Con línea de mando 1N (100%) Sin regulación sólo electrónicos CAD Regulador de flujo en cabecera sólo electrónicos 1 … 10 V** sólo DALI** 110329 AF.indd 82 electrónicos Equipos Equipos compactos de última generación, arrancador, condensador y cableado en un mismo bloque. Equipo electrónico Equipo Equipo EL electromagnético electromagnético EG EM Tensión de alimen220-240 Vac 220-240 Vac 220-240 Vac tación Frecuencia 50 Hz 60 Hz 50 / 60 Hz Protección contra sobre 4 kV tensiones ≥ 0,95 Cos ij Protección eléctrica de Clase I o Clase II la luminaria * Depende del modelo ** Bajo demanda Impreso: 2013-04-10 05/10/12 12:09 SIMON LIGHTING, S.A. SS Fuste: Anillos embellecedores DGCLAS Fuste: Colores Simon Lighting (Anillos embellecedores DGCLAS) Fuste: Otros colores RAL (Anillos embellecedores DGCLAS) CERTIFICADOS Luminaria según: EN-60598-1 y 2-3 / EN-ISO-55015 / EN-61547 / EN 61000-3-2 y 3-3 ES-0042 / 1995 05/10/12 12:09 Garantía 2 años. Suministro y embalaje Embalado en caja de cartón reciclable con etiqueta identificativa para proteger el producto durante el transporte y almacenaje. Se suministra sin lámparas. Mantenimiento Mantener limpia la superficie del difusor para conseguir el máximo flujo lumínico. Utilizar un trapo húmedo sin ningún tipo de producto agresivo ni detergente. Lubricar las juntas de estanqueidad y reemplazarlas cuando estén cuarteadas. Lubricar los cierres y/o las charnelas de las partes móviles. 61
