El documento detalla especificaciones técnicas y características de diferentes tipos de luminarias, incluyendo lámparas de halogenuros metálicos, solares y diodos emisores de luz (LED). Se destaca su diseño robusto, eficiencia energética, resistencia a impactos y condiciones climáticas, así como la facilidad de mantenimiento. Además, se incluyen tarifas de consumo eléctrico en comparación con diversas lámparas comunes.

1. LUMINARIAS
IIDDMM 00330077 AAMM
Especificaciones técnicas:
- Protección en grado: IP65
- Fuente de luz distribuida en lámpara
de halogenuros metálicos: 150W-400W.
- Rango de voltaje de operación y fre-
cuencia de 220V a +/- 10 %
- Base de instalación: Ø42mm o Ø60mm
- Alturas de instalación: 9m - 12m.
Características estructurales:
El cuerpo y la tapa de la lámpara son de aleación de aluminio.
La pantalla de la lámpara esta fabricada en vidrio templado, que permite una fina transparencia e
intensidad de luz.
La cubierta de protección puede ser de forma plana, semi-concava y en forma de tazón para diver-
sas aplicaciones y luminosidad.
La estructura de la lámpara esta diseñada para el cambio de la bombilla exclusivamente desde el
interior, lo que permite una gran hermeticidad y protección a la lluvia, polvo o insectos.
La forma del foco permite una perfecta adaptación a la carcaza y evita oxidación por calentamiento.
Los acabados estan hechos en pintura que tolera altas temperaturas y condiciones climatologicas
adversas, además de garantizar un rendimiento estable, ideal y durable.
Toda la tornilleria es de acero inoxidable, lo cual evita futuras complicaiones en el mantenimiento.
Su diseño asegura un cambio continuo rápido y ligero de ser necesario.
El encendido de la lampara es automatico a travez de un foto-control.

2. IIDDMM 00330077 AAZZ
Especificaciones técnicas:
- Protección en grado: IP65
- Fuente de luz distribuida en lámpara de
halogenuros metálicos: 150W-400W.
- Rango de voltaje de operación y frecuencia
de 220V a +/- 10 %
- Base de instalación: Ø42mm o Ø60mm
- Alturas de instalación: 9m - 12m.
Características estructurales:
El cuerpo y la tapa de la lámpara son de aleación de aluminio.
La pantalla de la lámpara esta fabricada en vidrio templado, que permite una fina transparencia e
intensidad de luz.
La estructura de la lámpara esta diseñada para el cambio de la bombilla exclusivamente desde el
interior, lo que permite una gran hermeticidad y protección a la lluvia, polvo o insectos.
La forma del foco permite una perfecta adaptación a la carcaza y evita oxidación por calen-
tamiento.
Los acabados estan hechos en pintura que tolera altas temperaturas y condiciones climatologicas
adversas, además de garantizar un rendimiento estable, ideal y durable.
Toda la tornilleria es de acero inoxidable, lo cual evita futuras complicaiones en el mantenimiento.
Su diseño asegura un cambio continuo rápido y ligero de ser necesario.
El encendido de la lampara es automatico a travez de un foto-control.
LUMINARIAS

3. LUMINARIAS
Características:
Poste de 6” Ø cedula 40 acero al carbón sin costura a una longitud vertical de 10.64 m taponada en su extremo
superior. La porta lámpara es de 1.15x1.76 con radio de 60 en tubo de 2 ½” CFD 40 en acero al carbón sellada (tapada)
en ambos extremos y perforaciones de un diámetro conforme a la línea eléctricas.
Unión de portalámparas a poste con 4 placas de ¼” de .20x.20 m. Biselada y soldada.
Brida de fijación con diámetro de 6” interior y un espesor de 9/32 a una altura de 0.30 m. O 12” con base de
placa de ¾ soldada y barrenada (4 barrenos) de 1 3/8. El diámetro de la placa es de 20” reforzada con 4 cartabones de
½” biselados y soldados de 0.20x0.15 m.
Pintura.- pintada con un RP6 como primario epoxico de 2 componentes catalizado con poliamida una pieza de
2h, brillo mate, flexibilidad pasa mandril cónico con resistencia a la corrosión, la abrasión, y una temperatura de 90 °c .
Con un espesor de 2 milésimas.
Acabado con pintura RA-28, que es un acabado de poliuretano-acrílico de 2 componentes con propiedades físi-
cas de: dureza de 3h, flexibilidad pasa mandril cónico, resistencia a la corrosión y abrasivos a una temperatura de 90ª c
con un espesor de 2.5 milésimas.

4. LUMINARIAS

5. Luminaria de energía
solar MS-026
Un nuevo horizonte
… en tecnología
e
l
e
c
t
r
ó
n
i
c
o
s
Características:
Conjunto de sistemas que conformado básicamente de
3 partes:
Sistema de iluminación, el cual consta de una
lámpara de muy bajo consumo alimentada a 24 V de
CD., o en su defecto de un arreglo de LED´s de alta
intensidad.
Sistema de alimentación, Conformado por una celda
solar (Celda fotovoltaica) y una agrupación de baterías
de ciclo profundo a 12 V y 100 A/H .
Sistema de control. El cual tiene como tarea el
suministrar y racionar la energía que requiere el sistema
de iluminación sobre todo en días de ausencia de luz. De
igual manera también se tiene:
Alta durabilidad a los impactos, fricción o abrasión.
De gran funcionalidad, versatilidad
Requiere de un mantenimiento mínimo.
Es un gran ahorrador de energía.
Especificaciones Técnicas:
Fabricado en:
Celda solar:
Baterías:
Sistema de control:
Tipo de foco:
Tiempo de duración de la batería:
Intensidad luminosa:
Requerimientos de energía (Irradiancia):
Tubo y lamina galvanizada acordes a los requerimientos del cliente
Silicón polycristalino de 160 W
2 de ciclo profundo a 12 V 100 A/H libres de mantenimiento
Basado en microcontrolador con sistema de protección y sobrecarga
24 V y 26 W de vapor de Sodio
5 días en condiciones de nubosidad
3700 lumens
5260 MJ/m2 (Promedio a nivel mundial)
Lago Ayarza No 79, Col. Sn. Diego Ocoyoacac,
Del. Miguel Hidalgo, Cp.:11290, Mexico DF.
Tel: 53 99 90 33, Fax: 53 99 19 08

6. Luminaria de energía
solar MS-036
Un nuevo horizonte
… en tecnología
e
l
e
c
t
r
ó
n
i
c
o
s
Características:
Conjunto de sistemas que conformado básicamente de
3 partes:
Sistema de iluminación, el cual consta de una
lámpara de muy bajo consumo alimentada a 24 V de
CD., o en su defecto de un arreglo de LED´s de alta
intensidad.
Sistema de alimentación, Conformado por una celda
solar (Celda fotovoltaica) y una agrupación de baterías
de ciclo profundo a 12 V y 100 A/H .
Sistema de control. El cual tiene como tarea el
suministrar y racionar la energía que requiere el sistema
de iluminación sobre todo en días de ausencia de luz. De
igual manera también se tiene:
Alta durabilidad a los impactos, fricción o abrasión.
De gran funcionalidad, versatilidad
Requiere de un mantenimiento mínimo.
Es un gran ahorrador de energía.
Especificaciones Técnicas:
Fabricado en:
Celda solar:
Baterías:
Sistema de control:
Tipo de foco:
Tiempo de duración de la batería:
Intensidad luminosa:
Requerimientos de energía (Irradiancia):
Tubo y lamina galvanizada acordes a los requerimientos del cliente
Silicón polycristalino de 200 W
2 de ciclo profundo a 12 V 100 A/H libres de mantenimiento
Basado en microcontrolador con sistema de protección y sobrecarga
24 V y 36 W de vapor de Sodio
5 días en condiciones de nubosidad
5800 lumens
5260 MJ/m2 (Promedio a nivel mundial)
Lago Ayarza No 79, Col. Sn. Diego Ocoyoacac,
Del. Miguel Hidalgo, Cp.:11290, Mexico DF.
Tel: 53 99 90 33, Fax: 53 99 19 08

7. LAMPARA INNOVACION
ANTIBANDALICA
Un nuevo horizonte
… en tecnología
e
l
e
c
t
r
ó
n
i
c
o
s
Características:
Es un dispositivo de iluminación con un diseño
mecánico de alta resistencia a los impactos, fricción o
abrasión.
De gran funcionalidad, versatilidad y diseño
vanguardista con su incorporación de un cristal templado
como difusor de luz.
Tiene un diseño de alta tecnología con diodos
emisores de luz de larga duración.
Requiere de un mantenimiento mínimo.
Es un gran ahorrador de energía tan solo 1.4 W.
Cuenta con un encapsulado de resina epóxica con
resistencia superior a 3.5 veces la del concreto.
Cuenta con un sistema de fijación insuperable y de
muy alta seguridad.
Especificaciones Técnicas:
Fabricado en:
Peso total aproximado:
Peso especifico (Densidad)(ASTM D 792):
Absorción de agua (24 H-23*C) (ASTM D 570):
Temperatura de ablandamiento (VICAT-5KG)(ASTM D 1525):
Dureza Rockwell (ASTM D 785):
Esfuerzo a la tensión (ASTM D 638):
Elongación a la rotura (ASTM D 638):
Modulo elástico a la flexión (ASTM D 790):
Esfuerzo al impacto (IZOD)(ISO 180):
Fortaleza a la compresión carga Máxima:
Alimentación (requerida por el circuito):
Cantidad de leds utilizados:
Tiempo de vida de los leds:
Intensidad luminosa:
Consumo de energía aproximado del sistema:
Cuerpo de acero inoxidable y reflector de cristal templado
1.7 kg.
1.2 g/cm3
0.15%
145-150*C
70-80 Escala M
60-65 N/mm2
80-100%
2300 N/mm2
60-80MJ/mm2
3,500 kg/cm2 en la base 80,000 Kg. en el cristal
120V C.A (c-trans), 18, 12 VCD
Cantidad 4
100,000 Hrs.
138 flux
1.4 Watts
Lago Ayarza No 79, Col. Sn. Diego Ocoyoacac,
Del. Miguel Hidalgo, Cp.:11290, Mexico DF.
Tel: 53 99 90 33, Fax: 53 99 19 08
20 CMS.

8. TABLA COMPARATIVA DE CONSUMO ELECTRICO TIPO 5 (2006-
2007) DE LAMPARAS DE USO COMUN EN LUMINARIAS DE USO
EXTERNO.
TARIFA DE MEDIA TENSION: $ 1,790 PESOS POR CADA KW/HR
Lampara Actual
(Vapor de Sodio, Halogenuros Metalicos u otro)
LAMPARA DE VAPOR DE SODIO BAJA
PRESION 24 V
DIODOS EMISORES DE LUZ (200 LEDS
ULTRABRILLANTES BLANCOS)
(24 V, 30 mA x led)
Energía
Consumida
Tiempo de
encendido 12
hrs.
Tiempo de
encendido 8 hrs.
Energía
Consumida
Tiempo de
encendido 12 hrs.
Tiempo de
encendido 8 hrs
Energía
Consumida
Tiempo de
encendido 12 hrs.
Tiempo de
encendido 8 hrs.
450 W $ 9,666 $ 6,444 26 W $ 0,55848 $ 0,37232 21 W $ 0,45108 $ 0,30072
250 W $ 5,37 $ 3,58 36 W $ 0,77328 $ 0,51552
150 W $ 3,222 $ 2,148
TARIFA DE BAJA TENSION: $ 2,131 PESOS POR CADA KW/HR
Lampara Actual
(Vapor de Sodio, Halogenuros Metalicos u otro)
LAMPARA DE VAPOR DE SODIO BAJA
PRESION 24 V
DIODOS EMISORES DE LUZ (200 LEDS
ULTRABRILLANTES BLANCOS)
(24 V, 30 mA x led)
Energía
Consumida
Tiempo de
encendido 12
HR
Tiempo de
encendido 8 HR
Energía
Consumida
Tiempo de
encendido 12 HR
Tiempo de
encendido 8 HR
Energía
Consumida
Tiempo de
encendido 12 HR
Tiempo de
encendido 8 HR
450 W $ 11,507 $ 7,6716 26 W $ 0,66487 $ 0,44324 21 W $ 0,537012 $ 0,35008
250 W $ 6,39 $ 4,262 36 W $ 0,92059 $ 0,61372
150 W $ 3,8358 $ 2,5572
TARIFA DE CONSUMO ELECTRICO TIPO 5A (2006-2007)
TARIFA DE MEDIA TENSION: $ 1,481 PESOS POR CADA KW/HR
Lampara Actual
(Vapor de Sodio, Halogenuros Metalicos u otro)
LAMPARA DE VAPOR DE SODIO BAJA
PRESION 24 V
DIODOS EMISORES DE LUZ (200 LEDS
ULTRABRILLANTES BLANCOS)
(24 V, 30 mA x led)
Energía
Consumida
Tiempo de
encendido 12
HR
Tiempo de
encendido 8 HR
Energía
Consumida
Tiempo de
encendido 12 HR
Tiempo de
encendido 8 HR
Energía
Consumida
Tiempo de
encendido 12 HR
Tiempo de
encendido 8 HR
450 W $ 7,9974 $ 5,3316 26 W $ 0,46207 $ 0,30804 21 W $ 0,373212 $ 0,248808
250 W $ 4,443 $ 2,962 36 W $ 0,63979 $ 0,42652
150 W $ 2,6658 $ 1,7772
TARIFA DE BAJA TENSION: $ 1.759 PESOS POR CADA KW/HR
Lampara Actual
(Vapor de Sodio, Halogenuros Metalicos u otro)
LAMPARA DE VAPOR DE SODIO BAJA
PRESION 24 V
DIODOS EMISORES DE LUZ (200 LEDS
ULTRABRILLANTES BLANCOS)
(24 V, 30 mA x led)
Energía
Consumida
Tiempo de
encendido 12
HR
Tiempo de
encendido 8 HR
Energía
Consumida
Tiempo de
encendido 12 HR
Tiempo de
encendido 8 HR
Energía
Consumida
Tiempo de
encendido 12 HR
Tiempo de
encendido 8 HR
450 W $ 9,4986 $ 6,3324 26 W $ 0,5488 $ 0,36587 21 W $ 0,443268 $ 0,295512
250 W $ 5,277 $ 3,518 36 W $ 0,75988 $ 0,50659
150 W $ 3,1662 $ 2,1108
e
l
e
c
t
r
ó
n
i
c
o
s
Un nuevo horizonte
… en tecnología
Lago Ayarza No 79, Col. Sn. Diego Ocoyoacac,
Del. Miguel Hidalgo, Cp.:11290, Mexico DF.
Tel: 53 99 90 33, Fax: 53 99 19 08

9. Tecnología de leds
Un nuevo horizonte
… en tecnología
Lago Ayarza No 79, Col. Sn. Diego Ocoyoacac, Del. Miguel Hidalgo, Cp.:11290, Mexico DF. Tel: 53 99 90 33, Fax: 53 99 19 08
En multiseñal sabiendo el compromiso de innovación tecnológica hacía
nuestros clientes nos hemos dado a la tarea de desarrollar señalización y luminarias con
dispositivos electrónicos que utilizan los elementos de mas reciente creación en el ámbito
de iluminación e implementamos en nuestros productos tecnología en base LED´s. Por lo
cual describiremos brevemente las características y ventajas que estos dispositivos tienen.
Un LED de sus siglas en Inglés: LightLight--
EmittingEmitting DiodeDiode (Diodo emisor de Luz) es un
dispositivo electrónico que emite luz poli
cromática, es decir, de diferentes colores cuando
se le incide corriente eléctrica.
El color de un led depende del material
semiconductor empleado en su construcción,
pudiendo variar desde los colores azules hastaazules hasta
los rojoslos rojos.
Ventajas de los LED´s
¿Qué es un LED?
Los LED´s presentan indudables ventajas
respecto a los sistemas de iluminación
actuales, las cuales son entre otras cosas:
• Su larga vida útil la cual oscila entre
las 100,000 horas100,000 horas
• Su menor fragilidad
• Menor consumo de energía, hasta un
80%80% de consumo respecto a los
sistemas de iluminación actuales,
• Producen luz de diferentes colores.
• Las gran gama de aplicaciones que
se le pueden dar.

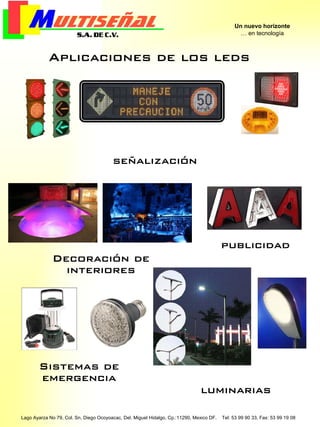

10. Aplicaciones de los leds
Un nuevo horizonte
… en tecnología
Lago Ayarza No 79, Col. Sn. Diego Ocoyoacac, Del. Miguel Hidalgo, Cp.:11290, Mexico DF. Tel: 53 99 90 33, Fax: 53 99 19 08
señalización
Decoración de
interiores
publicidad
Sistemas de
emergencia
luminarias

11. SEÑALAMIENTO BASICO
DESTELLANTE
Un nuevo horizonte
… en tecnología
e
l
e
c
t
r
ó
n
i
c
o
s
Características:
De estructura tubular de PTR y lamina galvanizada, o
aluminio
Con tapa de recubrimiento trasero que garantiza un mayor
aislamiento a los efectos de la intemperie
Tiene un diseño de alta tecnología que incorpora diodos
emisores de luz de larga duración.
Prácticamente libre de mantenimiento
Es un gran ahorrador de energía tan solo de 1 Watt a 3
watts de potencia (dependiendo del numero y color de leds a
utilizar)
De gran visibilidad nocturna que puede alcanzar hasta un
rango de 1000 mts
Tiene una gran funcionalidad en zonas de obra, de
transito restringido o peligrosas ya que los rótulos a los
cuales se les pueden montar los leds pueden ser de señales
cubren la gama de señales restrictivas informativas y demás
Con alimentación en corriente alterna o corriente directa
Especificaciones Técnicas:
Fabricado en:
Peso total aproximado:
Fondo y texto:
Leds
Consumo de energía:
Alimentación:
Marco de PTR y recubrimiento en lamina galvanizada o aluminio.
Dependiendo del tamaño y material a fabricar
Reflejante alta intensidad, grado ingeniería o según el cliente
De 5mm y alta intensidad luminosa de 7500 mcd a 10000 mcd y
60` de visión, en colores: blanco, rojo, ámbar, azul, o verde.
De 1 a 5 W. de potencia dependiendo del color y cantidad de leds
120 V de CA a 60 Hz. o 12 V de CD.
Lago Ayarza No 79, Col. Sn. Diego Ocoyoacac,
Del. Miguel Hidalgo, Cp.:11290, Mexico DF.
Tel: 53 99 90 33, Fax: 53 99 19 08
***Las dimensiones pueden cambiar acorde a las***Las dimensiones pueden cambiar acorde a las
necesidades del cliente.***necesidades del cliente.***

12. Señalamiento destellante
intercambiable
Un nuevo horizonte
… en tecnología
e
l
e
c
t
r
ó
n
i
c
o
s
Características:
Sistema electrónico que puede desplegar en la misma
superficie 2 o 3 distintos rótulos de señal predefinidos, los
cuales se intercambian secuencialmente en intervalos de
tiempos iguales.
De estructura tubular de PTR y lamina galvanizada, o
aluminio
Con tapa de recubrimiento trasero que garantiza un mayor
aislamiento a los efectos de la intemperie
Cuenta con una pantalla de acrílico obscura para su
protección
Tiene un diseño de alta tecnología que incorpora diodos
emisores de luz de larga duración.
Prácticamente libre de mantenimiento
Es un gran ahorrador de energía tan solo de 3 Watt a 8
watts de potencia (dependiendo del numero y color de leds a
utilizar)
De gran visibilidad nocturna que puede alcanzar hasta un
rango de 500 mts
Tiene una gran funcionalidad en zonas de obra, de
transito restringido o peligrosas ya que los rótulos a los
cuales se les pueden montar los leds pueden ser de señales
cubren la gama de señales restrictivas informativas y demás
Con alimentación en corriente alterna o corriente directa
Especificaciones Técnicas:
Fabricado en:
Peso total aproximado:
Fondo y texto:
Leds
Consumo de energía:
Alimentación:
Marco de PTR y recubrimiento en lamina galvanizada o aluminio.
Dependiendo del tamaño y material a fabricar
Reflejante alta intensidad, grado ingeniería o según el cliente
De 5mm y alta intensidad luminosa de 7500 mcd a 10000 mcd y
60` de visión, en colores: blanco, rojo, ámbar, azul, o verde.
De 1 a 5 W. de potencia dependiendo del color y cantidad de leds
120 V de CA a 60 Hz. o 12 V de CD.
Lago Ayarza No 79, Col. Sn. Diego Ocoyoacac,
Del. Miguel Hidalgo, Cp.:11290, Mexico DF.
Tel: 53 99 90 33, Fax: 53 99 19 08
Pantalla No 1
Pantalla No 2
***Las dimensiones pueden cambiar acorde a las***Las dimensiones pueden cambiar acorde a las
necesidades del cliente.***necesidades del cliente.***

13. Señalamiento alfanumérico
multimensajes
Un nuevo horizonte
… en tecnología
e
l
e
c
t
r
ó
n
i
c
o
s
Características:
Pantalla electrónica que puede desplegar en una pantalla
1, 2, o 3 distintos mensajes alfanuméricos, los son
pregrabados en una memoria
De fácil manipulación ya que utiliza un teclado dePC
convencional
De estructura tubular de PTR y lamina galvanizada, o
aluminio
Con tapa de recubrimiento trasero que garantiza un mayor
aislamiento a los efectos de la intemperie
Cuenta con una pantalla de acrílico obscura para su
protección
Tiene un diseño de alta tecnología que incorpora diodos
emisores de luz de larga duración.
Prácticamente libre de mantenimiento
De gran visibilidad nocturna que puede alcanzar hasta un
rango de 500 mts
Tiene una gran funcionalidad en zonas de obra, de
transito restringido o peligrosas
Con alimentación en corriente alterna o corriente directa
Especificaciones Técnicas:
Fabricado en:
Peso total aproximado:
Fondo y texto:
Leds
Consumo de energía:
Alimentación:
Marco de PTR y recubrimiento en lamina galvanizada o aluminio.
Dependiendo del tamaño y material a fabricar
Reflejante alta intensidad, grado ingeniería o según el cliente
De 5mm y alta intensidad luminosa de 7500 mcd a 10000 mcd y
60` de visión, en colores: blanco, rojo, ámbar, azul, o verde.
De 1 a 5 W. de potencia dependiendo del color y cantidad de leds
120 V de CA a 60 Hz. o 12 V de CD.
Lago Ayarza No 79, Col. Sn. Diego Ocoyoacac,
Del. Miguel Hidalgo, Cp.:11290, Mexico DF.
Tel: 53 99 90 33, Fax: 53 99 19 08
Pantalla No 1
Pantalla No 2 y soporte
con opción en remolque
3.00 mts
1.5mts
