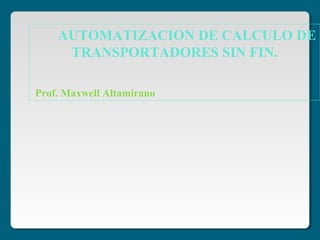

1. AUTOMATIZACION DE CALCULO DE
TRANSPORTADORES SIN FIN.
Prof. Maxwell Altamirano

2. Automatizar los calculos de Capacidad de
Transportacion y Potencia Necesaria en
transportadores Sin fin, aplicarlos para los
instalados en la Planta Piloto Azucarera y realizar
las valoraciones pertinentes.

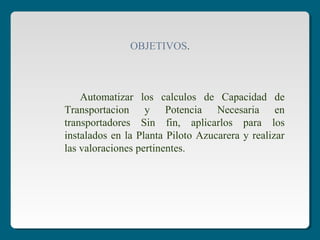

OBJETIVOS.

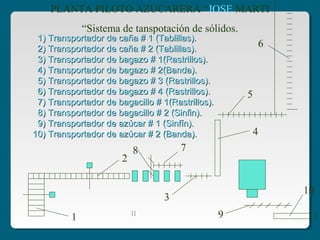

3. PLANTA PILOTO AZUCARERA “JOSE MARTI
“Sistema de tanspotación de sólidos.
1) Transportador de caña # 1 (Tablillas).1) Transportador de caña # 1 (Tablillas).
2) Transportador de caña # 2 (Tablillas).2) Transportador de caña # 2 (Tablillas).
3) Transportador de bagazo # 1(Rastrillos).3) Transportador de bagazo # 1(Rastrillos).
4) Transportador de bagazo # 2(Banda).4) Transportador de bagazo # 2(Banda).
5) Transportador de bagazo # 3 (Rastrillos).5) Transportador de bagazo # 3 (Rastrillos).
6) Transportador de bagazo # 4 (Rastrillos).6) Transportador de bagazo # 4 (Rastrillos).
7) Transportador de bagacillo # 1(Rastrillos).7) Transportador de bagacillo # 1(Rastrillos).
8) Transportador de bagacillo # 2 (Sinfin).8) Transportador de bagacillo # 2 (Sinfin).
9) Transportador de azúcar # 1 (Sinfín).9) Transportador de azúcar # 1 (Sinfín).
10) Transportador de azúcar # 2 (Banda).10) Transportador de azúcar # 2 (Banda).
1
2
3
4
5
6
9
10
78

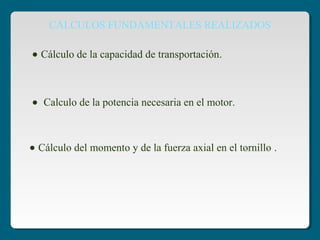

4. CALCULOS FUNDAMENTALES REALIZADOS
• Cálculo de la capacidad de transportación.
• Calculo de la potencia necesaria en el motor.
• Cálculo del momento y de la fuerza axial en el tornillo .

5. D : Diametro del helicoide en m.
S : Paso del helicoide en m.
n: Velocidad angular del helicoide en rev/min.
ρ : Densidad del material en t/m3
.
C: Coeficiente que tiene en cuenta el deslizamiento
del material.
ψ: Factor de llenado.
EXPRESIONES DE CALCULOS FUNDAMENTALES:
Q = (60 .π . (D^2) . S. n . ρ . C . ψ) /4 [t/h],
donde:
• Capacidad de transportación.

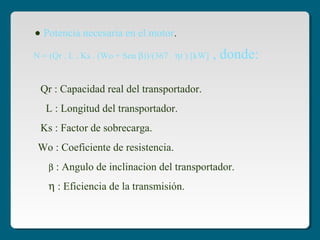

6. • Potencia necesaria en el motor.
Qr : Capacidad real del transportador.
L : Longitud del transportador.
Ks : Factor de sobrecarga.
Wo : Coeficiente de resistencia.
β : Angulo de inclinacion del transportador.
η : Eficiencia de la transmisión.
N = (Qr . L . Ks . (Wo + Sen β))/(367 . ηt ) [kW] , donde:

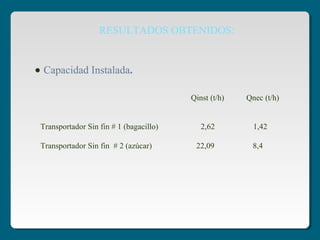

7. RESULTADOS OBTENIDOS:
• Capacidad Instalada.
Qinst (t/h) Qnec (t/h)
Transportador Sin fin # 1 (bagacillo) 2,62 1,42
Transportador Sin fin # 2 (azúcar) 22,09 8,4

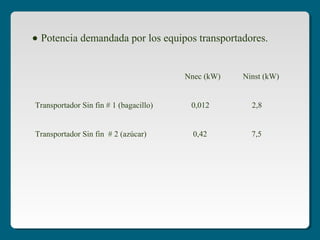

8. • Potencia demandada por los equipos transportadores.
Nnec (kW) Ninst (kW)
Transportador Sin fin # 1 (bagacillo) 0,012 2,8
Transportador Sin fin # 2 (azúcar) 0,42 7,5

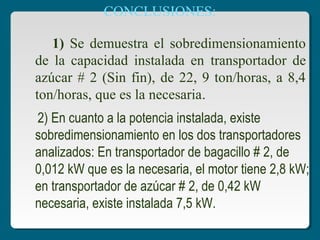

9. CONCLUSIONES:
1) Se demuestra el sobredimensionamiento
de la capacidad instalada en transportador de
azúcar # 2 (Sin fin), de 22, 9 ton/horas, a 8,4
ton/horas, que es la necesaria.
2) En cuanto a la potencia instalada, existe
sobredimensionamiento en los dos transportadores
analizados: En transportador de bagacillo # 2, de
0,012 kW que es la necesaria, el motor tiene 2,8 kW;
en transportador de azúcar # 2, de 0,42 kW
necesaria, existe instalada 7,5 kW.

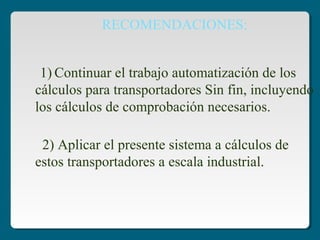

10. RECOMENDACIONES:
1) Continuar el trabajo automatización de los
cálculos para transportadores Sin fin, incluyendo
los cálculos de comprobación necesarios.
2) Aplicar el presente sistema a cálculos de
estos transportadores a escala industrial.

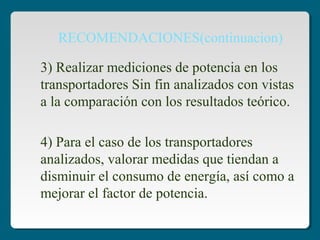

11. 4) Para el caso de los transportadores
analizados, valorar medidas que tiendan a
disminuir el consumo de energía, así como a
mejorar el factor de potencia.
3) Realizar mediciones de potencia en los
transportadores Sin fin analizados con vistas
a la comparación con los resultados teórico.
RECOMENDACIONES(continuacion)
