Este documento describe cómo calcular la capacidad y potencia necesaria en transportadores de banda. Explica las fórmulas fundamentales utilizadas y sus aplicaciones a los transportadores de la Planta Piloto Azucarera "José Martí". Los resultados muestran que existe sobredimensionamiento tanto en la capacidad como en la potencia instalada de dos de los transportadores. Se recomienda continuar automatizando los cálculos, realizar mediciones de potencia y aplicar el sistema a transportadores industriales para proponer mejoras.

1. CALCULO DE CAPACIDAD Y POTENCIA EN
TRANSPORTADORES DE BANDA.
Prof : Maxwell Altamirano

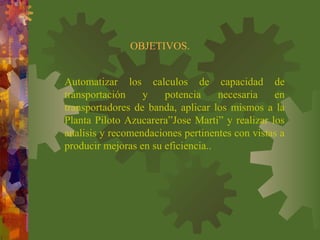

2. Automatizar los calculos de capacidad de
transportación y potencia necesaria en
transportadores de banda, aplicar los mismos a la
Planta Piloto Azucarera”Jose Marti” y realizar los
analisis y recomendaciones pertinentes con vistas a
producir mejoras en su eficiencia..
OBJETIVOS.

3. PLANTA PILOTO AZUCAEA “JOSE MARTI
“Sistema de tanspotación de sólidos.
1) Transportador de caña # 1 (Tablillas).1) Transportador de caña # 1 (Tablillas).
2) Transportador de caña # 2 (Tablillas).2) Transportador de caña # 2 (Tablillas).
3) Transportador de bagazo # 1(Rastrillos).3) Transportador de bagazo # 1(Rastrillos).
4) Transportador de bagazo # 2(Banda).4) Transportador de bagazo # 2(Banda).
5) Transportador de bagazo # 3 (Rastrillos).5) Transportador de bagazo # 3 (Rastrillos).
6) Transportador de bagazo # 4 (Rastrillos).6) Transportador de bagazo # 4 (Rastrillos).
7) Transportador de bagacillo # 1(Rastrillos).7) Transportador de bagacillo # 1(Rastrillos).
8) Transportador de bagacillo # 2 (Sinfin).8) Transportador de bagacillo # 2 (Sinfin).
9) Transportador de azúcar # 1 (Sinfín).9) Transportador de azúcar # 1 (Sinfín).
10) Transportador de azúcar # 2 (Banda).10) Transportador de azúcar # 2 (Banda).
1
2
3
4
5
6
9
10
78

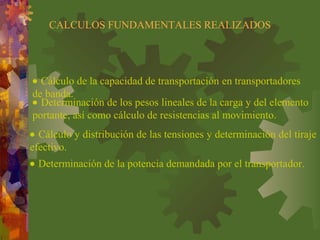

4. CALCULOS FUNDAMENTALES REALIZADOS
• Cálculo de la capacidad de transportación en transportadores
de banda.
• Determinación de los pesos lineales de la carga y del elemento
portante, así como cálculo de resistencias al movimiento.
• Cálculo y distribución de las tensiones y determinación del tiraje
efectivo.
• Determinación de la potencia demandada por el transportador.

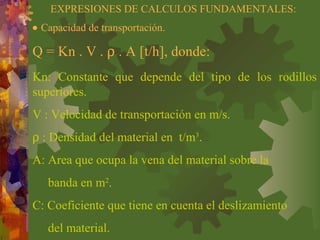

5. Kn: Constante que depende del tipo de los rodillos
superiores.
V : Velocidad de transportación en m/s.
ρ : Densidad del material en t/m3
.
A: Area que ocupa la vena del material sobre la
banda en m2
.
C: Coeficiente que tiene en cuenta el deslizamiento
del material.
EXPRESIONES DE CALCULOS FUNDAMENTALES:
Q = Kn . V . ρ . A [t/h], donde:
• Capacidad de transportación.

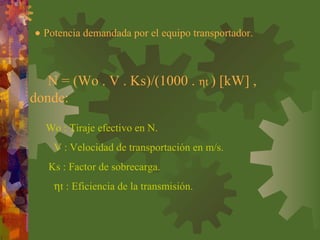

6. • Potencia demandada por el equipo transportador.
Wo : Tiraje efectivo en N.
V : Velocidad de transportación en m/s.
Ks : Factor de sobrecarga.
ηt : Eficiencia de la transmisión.
N = (Wo . V . Ks)/(1000 . ηt ) [kW] ,
donde:

7. RESULTADOS OBTENIDOS:
• Capacidad Instalada.
Qnec (t/horas) Qinst.(t/horas)
Transportador de bagazo # 2: 1,42 19.93
Transportador de Azucar # 2: 8,4 80.62

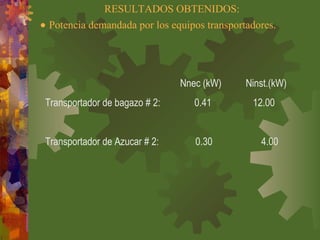

8. • Potencia demandada por los equipos transportadores.
Nnec (kW) Ninst.(kW)
Transportador de bagazo # 2: 0.41 12.00
Transportador de Azucar # 2: 0.30 4.00
RESULTADOS OBTENIDOS:

9. 1)Se demuestra el sobredimensionamiento de
la capacidad instalada en los transportadores
de banda de la Planta piloto Azucarera “José
Martí”.
CONCLUSIONES:
2) Se demuestra un sobredimensionamiento
en la potencia instalada en estos
transportadores, lo cual es evidente
especialmente en el transportador de
bagazo # 2.

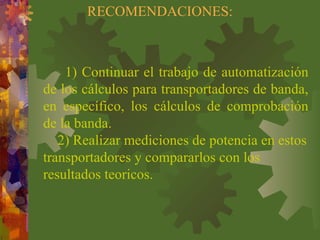

10. RECOMENDACIONES:
1) Continuar el trabajo de automatización
de los cálculos para transportadores de banda,
en específico, los cálculos de comprobación
de la banda.
2) Realizar mediciones de potencia en estos
transportadores y compararlos con los
resultados teoricos.

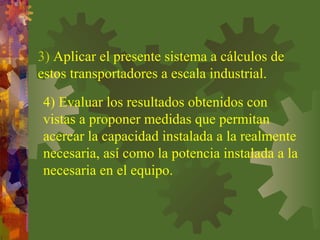

11. 3) Aplicar el presente sistema a cálculos de
estos transportadores a escala industrial.
4) Evaluar los resultados obtenidos con
vistas a proponer medidas que permitan
acercar la capacidad instalada a la realmente
necesaria, así como la potencia instalada a la
necesaria en el equipo.
