1. SISTEMAS
ELECTRÓNICOS
INFORMÁTICOS

2. SISTEMAS
ELECTRÓNICOS
INFORMÁTICOS

3. SISTEMA INFORMÁTICO
Esel conjunto de Hardware,
Software y de Recursos
Humanos. Un sistema
informático típico emplea
computadoras que usan
componentes electrónicos
programables para capturar,
almacenar y procesar datos.

4. Sistema informático
! Que piña , me
estoy pelando !

5. INFORMÁTICA
La Informática es la ciencia
aplicada que abarca el estudio
y aplicación del tratamiento
automático de la información,
utilizando sistemas
computacionales, También
está definida como el
procesamiento automático de

6. ELECTRÓNICA
 ELECTRÓNICA: es el campo de la
ciencia que estudia la conducción y el
control de los electrones utilizando
componentes electrónicos, que
conectados forman circuitos
electrónicos, para la generación,
transmisión, recepción y
almacenamiento de información.
 DIVISION DE LA ELECTRÓNICA
ELECTRÓNICA ANALÓGICA
ELECTRÓNICA DIGITAL

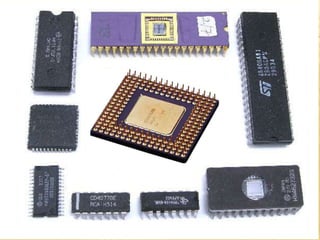

7. COMPONENTES ELECTRÓNICOS

8. COMPUTADORA
Es una máquina electrónica que
recibe y procesa datos con exactitud
y rapidez para convertirlos en
información útil. Una computadora
es una colección de circuitos
integrados y otros componentes
electrónicos conectados entre si.

9. EL TRATAMIENTO AUTOMÁTICO DE LA
INFORMACIÓN (procesamiento de datos)
 - Fase de entrada
En la primera fase de entrada, el usuario
introduce los datos a través de unos dispositivos
conectados al ordenador. Estos dispositivos se
denominan periféricos de entrada y son, entre
otros, el teclado y el ratón.
 - Fase de proceso
Una vez que ha recibido los datos, el
ordenador los almacena en la memoria y realiza
las operaciones necesarias ( CPU ) para obtener
los resultados.
 - Fase de salida
Por último, el ordenador muestra en la fase de
salida los resultados y lo hace a través de
dispositivos conectados a él. Estos dispositivos

11. ELECTRÓNICA DIGITAL
La electrónica digital es una
parte de la electrónica que se
encarga de sistemas electrónicos
en los cuales la información está
codificada en dos únicos estados.
A dichos estados se les puede
llamar "verdadero" o "falso", o
más comúnmente 1 y 0

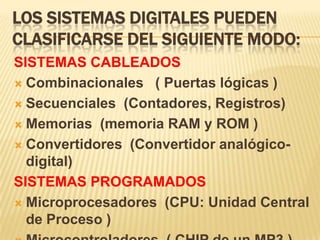

12. LOS SISTEMAS DIGITALES PUEDEN
CLASIFICARSE DEL SIGUIENTE MODO:
SISTEMAS CABLEADOS
 Combinacionales ( Puertas lógicas )
 Secuenciales (Contadores, Registros)
 Memorias (memoria RAM y ROM )
 Convertidores (Convertidor analógico-
digital)
SISTEMAS PROGRAMADOS
 Microprocesadores (CPU: Unidad Central
de Proceso )

14. SISTEMAS DE
NUMERACIÓN

15. SISTEMA DE NUMERACIÓN
 Un sistema de numeración es un
conjunto de símbolos y reglas
de generación, que permiten
construir todos los números
válidos en el sistema.
Algunos sistemas de numeración:
 sistema decimal
 sistema binario
 Sistema octal
 Sistema hexadecimal

16. SISTEMA DECIMAL
 Sistema de base 10
 Posee 10 dígitos
 Éstos son el: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 y
su combinación puede formar infinitos
números.
SISTEMA BINARIO
 Sistema de base 2
 Posee 2 dígitos
 Éstos son el: 0, 1 y su combinación
puede formar infinitos números.

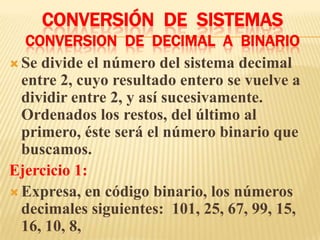

17. CONVERSIÓN DE SISTEMAS
CONVERSION DE DECIMAL A BINARIO
 Se divide el número del sistema decimal
entre 2, cuyo resultado entero se vuelve a
dividir entre 2, y así sucesivamente.
Ordenados los restos, del último al
primero, éste será el número binario que
buscamos.
Ejercicio 1:
 Expresa, en código binario, los números
decimales siguientes: 101, 25, 67, 99, 15,
16, 10, 8,

18. CONVERSIÓN DE BINARIO
A DECIMAL
Realice lo siguiente:
 Inicie por el lado derecho del
número en binario, cada cifra
multiplíquela por 2 elevado a la
potencia consecutiva
(comenzando por la potencia 0).

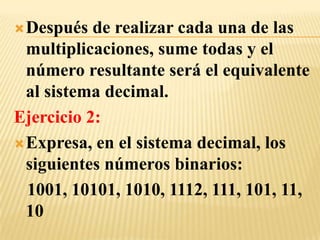

19.  Después de realizar cada una de las
multiplicaciones, sume todas y el
número resultante será el equivalente
al sistema decimal.
Ejercicio 2:
 Expresa, en el sistema decimal, los
siguientes números binarios:
1001, 10101, 1010, 1112, 111, 101, 11,
10

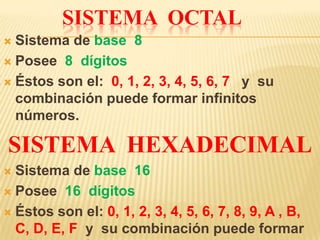

20. SISTEMA OCTAL
 Sistema de base 8
 Posee 8 dígitos
 Éstos son el: 0, 1, 2, 3, 4, 5, 6, 7 y su
combinación puede formar infinitos
números.
SISTEMA HEXADECIMAL
 Sistema de base 16
 Posee 16 dígitos
 Éstos son el: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A , B,
C, D, E, F y su combinación puede formar

21. SISTEMA DE NUMERACIÓN
REGLAS
 Para construir números válidos en un
sistema de numeración determinado, sólo
se pueden utilizar los dígitos permitidos en
ese sistema.
 Para indicar en qué sistema de numeración
se representa una cantidad, se añade como
subíndice a la derecha, el número de la
base.
 Ejemplos :
válidos: 110101(2), 987(10) , 765(8),
9B7(16)

22. TABLA DE EQUIVALENCIAS
DECIMAL BINARIO OCTAL HEXADECIMAL
0 0 0 0
1
TABLA DE 2
CONVERSIÓN 3
ENTRE 4
DECIMAL, BINAR 5
IO, HEXADECIMA 6
7
L
8
Y OCTAL 9
10
11
12
13
14
15

23. CONVERSIÓN DE BINARIO A OCTAL
1) Agrupe la cantidad binaria en grupos de 3 en 3
iniciando por el lado derecho. Si al terminar de
agrupar no completa 3 dígitos, entonces agregue
ceros a la izquierda.
2) Posteriormente vea el valor que corresponde de
acuerdo a la Tabla de Equivalencias:
3) La cantidad correspondiente en octal se agrupa
de izquierda a derecha.
Ejemplo:
110111 (binario) = 67 (octal).

24. CONVERSIÓN DE OCTAL A BINARIO
 Cada dígito octal se lo convierte en su
binario equivalente de 3 bits y se juntan
en el mismo orden.
 Ejemplo
247 (octal) = 10100111 (binario)
 Convierte los siguientes números octales
en binarios: 25, 372, 2753, 81

25. CONVERSIÓN DE NÚMEROS BINARIOS
A HEXADECIMALES Y VICEVERSA
 La conversión entre números
hexadecimales y binarios se realiza
"expandiendo" o "contrayendo" cada
dígito hexadecimal a cuatro dígitos
binarios. ( idéntico a la conversión de
binario a octal y viceversa )
 Ejemplo:
110111010 (binario) = 1BA (hexadecimal)
 Convierte a binario los números
hexadecimales siguientes: 7A5D, 1B1A,

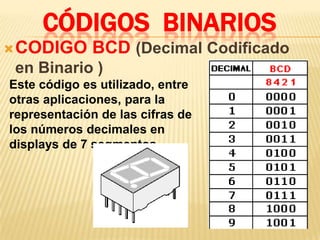

26. CÓDIGOS BINARIOS
 CODIGO BCD (Decimal Codificado
en Binario )
Este código es utilizado, entre
otras aplicaciones, para la
representación de las cifras de
los números decimales en
displays de 7 segmentos.

27. CÓDIGO ASCII
 El código ASCII (Código Estadounidense
Estándar para el Intercambio de Información)
es un código de caracteres basado en el alfabeto
 0010 0011 35 23 #
 0100 0000 64 40 @
 0100 1011 75 4B K

28. T A R E A Nº 1
 Que es Hardware ? Mencione 6 ejemplos
 Que es Software ? Mencione 3 ejemplos
 Que son Componentes Electrónicos ?
Dibuje 10
 Clasificación de los componentes
electrónicos
 Que son componentes pasivos ? Cuales
son?
 Que son componentes activos ? Cuales

29. T A R E A Nº 2
 Escriba 3 diferencias entre el Sistema
Decimal y Binario
 Escriba 3 diferencias entre el Sistema Octal
y Hexadecimal
 Que es el código BCD
 Que es el código ASCII
 Convertir de Decimal a Octal
 Convertir de Decimal a Hexadecimal
 Convertir de Octal a Hexadecimal

30. SITIOS WEB ON
 http://www.monografias.com/trabajos24/li
bro-sistemas-operativos/libro-sistemas-
operativos.shtml
 http://es.wikipedia.org/wiki/Sistema_infor
mático
 http://html.rincondelvago.com/sistemas-
informaticos_2.html

34. GRACIAS
PROF. BELÉN
