Este documento describe el sistema de cableado estructurado (SCS), incluyendo que provee una infraestructura flexible para soportar múltiples sistemas y que debe ser fácil de entender. Explica tres reglas para garantizar la efectividad del diseño de cableado: buscar una solución completa, planificar el crecimiento futuro, y conservar la libertad de elección de proveedores. Finalmente, resume las principales normas ANSI para cableado estructurado y los seis componentes funcionales identificados en la norma ANSI/TIA/

1. SISTEMA DE CABLEADO
ESTRUCTURADO (SCS)
REDES CONVERGENTES
SÉPTIMO CUATRIMESTRE

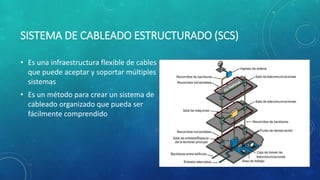

2. SISTEMA DE CABLEADO ESTRUCTURADO (SCS)
• Es una infraestructura flexible de cables
que puede aceptar y soportar múltiples
sistemas
• Es un método para crear un sistema de
cableado organizado que pueda ser
fácilmente comprendido

3. • Hay tres reglas que ayudan a garantizar la efectividad y la eficiencia en los
proyectos de diseño del cableado estructurado.
• La primera regla es buscar una solución completa de conectividad
• La segunda regla es planificar el crecimiento a futuro
• La regla final es conservar la libertad de elección de proveedores

4. NORMAS ANSI PARA CABLEADO ESTRUCTURADO
VIGENTES
• ANSI/NECA/BICSI-568 Standard for Installing Commercial Building Telecommunications
• ANSI/TIA/EIA-568-B.1 Commercial Building Telecommunications Cabling Standard Part 1 General
Requerimients
• ANSI/TIA/EIA-568-B.2 Commercial Building Telecommunications Cabling Standard Part 2 Balanced
Twisted Pair Cabling Components
• ANSI/TIA/EIA-568-B.3 Optical Fiber Cabling Components Standard
• ANSI/TIA/EIA-569-B Commercial Building Standard for Telecommunications Pathways and Spaces
• ANSI/TIA/EIA-606-(A) The Administration Standard for Telecommunications Infrastructure of
Commercial Building

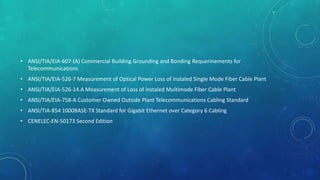

5. • ANSI/TIA/EIA-607-(A) Commercial Building Grounding and Bonding Requerinements for
Telecommunications
• ANSI/TIA/EIA-526-7 Measurement of Optical Power Loss of instaled Single Mode Fiber Cable Plant
• ANSI/TIA/EIA-526-14.A Measurement of Loss of instaled Multimode Fiber Cable Plant
• ANSI/TIA/EIA-758-A Customer Owned Outside Plant Telecommunications Cabling Standard
• ANSI/TIA-854 1000BASE-TX Standard for Gigabit Ethernet over Category 6 Cabling
• CENELEC-EN-50173 Second Edition

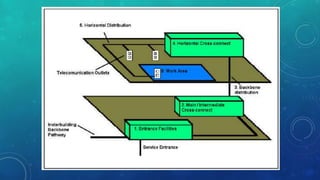

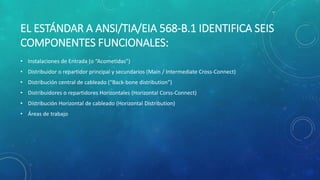

6. EL ESTÁNDAR A ANSI/TIA/EIA 568-B.1 IDENTIFICA SEIS
COMPONENTES FUNCIONALES:
• Instalaciones de Entrada (o “Acometidas”)
• Distribuidor o repartidor principal y secundarios (Main / Intermediate Cross-Connect)
• Distribución central de cableado (“Back-bone distribution”)
• Distribuidores o repartidores Horizontales (Horizontal Corss-Connect)
• Distribución Horizontal de cableado (Horizontal Distribution)
• Áreas de trabajo
