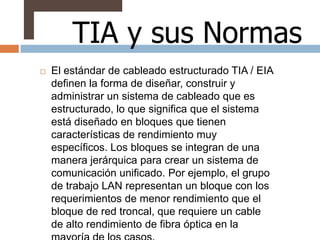

2. TIA y sus Normas
 El estándar de cableado estructurado TIA / EIA
definen la forma de diseñar, construir y
administrar un sistema de cableado que es
estructurado, lo que significa que el sistema
está diseñado en bloques que tienen
características de rendimiento muy
específicos. Los bloques se integran de una
manera jerárquica para crear un sistema de
comunicación unificado. Por ejemplo, el grupo
de trabajo LAN representan un bloque con los
requerimientos de menor rendimiento que el
bloque de red troncal, que requiere un cable
de alto rendimiento de fibra óptica en la

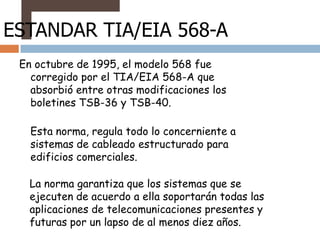

3. ESTANDAR TIA/EIA 568-A
En octubre de 1995, el modelo 568 fue
corregido por el TIA/EIA 568-A que
absorbió entre otras modificaciones los
boletines TSB-36 y TSB-40.
Esta norma, regula todo lo concerniente a
sistemas de cableado estructurado para
edificios comerciales.
La norma garantiza que los sistemas que se
ejecuten de acuerdo a ella soportarán todas las
aplicaciones de telecomunicaciones presentes y
futuras por un lapso de al menos diez años.

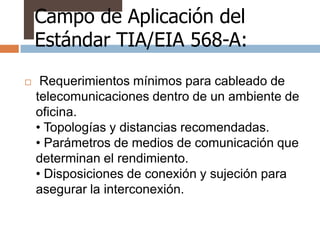

4. Campo de Aplicación del
Estándar TIA/EIA 568-A:
 Requerimientos mínimos para cableado de
telecomunicaciones dentro de un ambiente de
oficina.
• Topologías y distancias recomendadas.
• Parámetros de medios de comunicación que
determinan el rendimiento.
• Disposiciones de conexión y sujeción para
asegurar la interconexión.

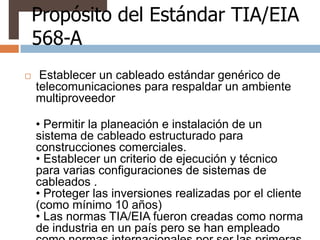

5. Propósito del Estándar TIA/EIA
568-A
 Establecer un cableado estándar genérico de
telecomunicaciones para respaldar un ambiente
multiproveedor
• Permitir la planeación e instalación de un
sistema de cableado estructurado para
construcciones comerciales.
• Establecer un criterio de ejecución y técnico
para varias configuraciones de sistemas de
cableados .
• Proteger las inversiones realizadas por el cliente
(como mínimo 10 años)
• Las normas TIA/EIA fueron creadas como norma
de industria en un país pero se han empleado

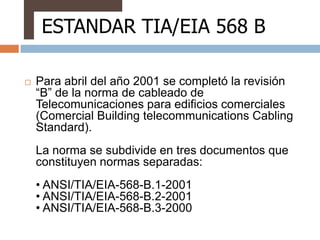

6. ESTANDAR TIA/EIA 568 B
 Para abril del año 2001 se completó la revisión
“B” de la norma de cableado de
Telecomunicaciones para edificios comerciales
(Comercial Building telecommunications Cabling
Standard).
La norma se subdivide en tres documentos que
constituyen normas separadas:
• ANSI/TIA/EIA-568-B.1-2001
• ANSI/TIA/EIA-568-B.2-2001
• ANSI/TIA/EIA-568-B.3-2000

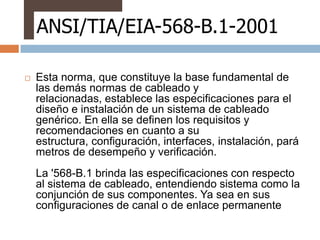

7. ANSI/TIA/EIA-568-B.1-2001
 Esta norma, que constituye la base fundamental de
las demás normas de cableado y
relacionadas, establece las especificaciones para el
diseño e instalación de un sistema de cableado
genérico. En ella se definen los requisitos y
recomendaciones en cuanto a su
estructura, configuración, interfaces, instalación, pará
metros de desempeño y verificación.
La '568-B.1 brinda las especificaciones con respecto
al sistema de cableado, entendiendo sistema como la
conjunción de sus componentes. Ya sea en sus
configuraciones de canal o de enlace permanente

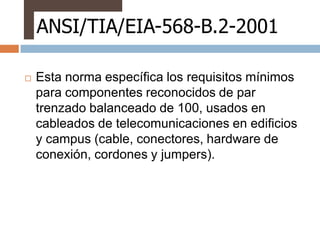

8. ANSI/TIA/EIA-568-B.2-2001
 Esta norma específica los requisitos mínimos
para componentes reconocidos de par
trenzado balanceado de 100, usados en
cableados de telecomunicaciones en edificios
y campus (cable, conectores, hardware de
conexión, cordones y jumpers).

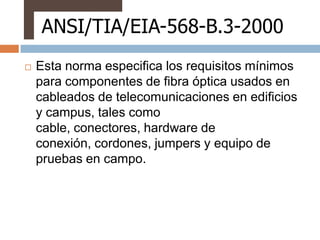

9. ANSI/TIA/EIA-568-B.3-2000
 Esta norma especifica los requisitos mínimos
para componentes de fibra óptica usados en
cableados de telecomunicaciones en edificios
y campus, tales como
cable, conectores, hardware de
conexión, cordones, jumpers y equipo de
pruebas en campo.

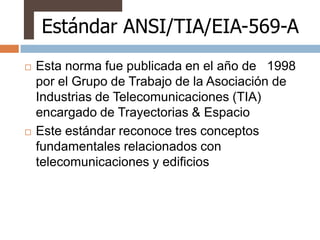

10. Estándar ANSI/TIA/EIA-569-A
 Esta norma fue publicada en el año de 1998
por el Grupo de Trabajo de la Asociación de
Industrias de Telecomunicaciones (TIA)
encargado de Trayectorias & Espacio
 Este estándar reconoce tres conceptos
fundamentales relacionados con
telecomunicaciones y edificios

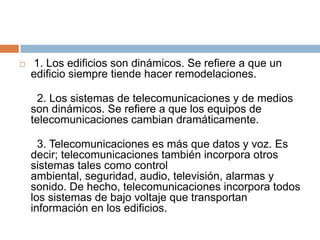

11.  1. Los edificios son dinámicos. Se refiere a que un
edificio siempre tiende hacer remodelaciones.
2. Los sistemas de telecomunicaciones y de medios
son dinámicos. Se refiere a que los equipos de
telecomunicaciones cambian dramáticamente.
3. Telecomunicaciones es más que datos y voz. Es
decir; telecomunicaciones también incorpora otros
sistemas tales como control
ambiental, seguridad, audio, televisión, alarmas y
sonido. De hecho, telecomunicaciones incorpora todos
los sistemas de bajo voltaje que transportan
información en los edificios.
