El documento describe las características del sonido que percibe el oído humano. El oído puede percibir el tono, la intensidad y el timbre de un sonido. La intensidad de un sonido está relacionada con la energía que transporta y se mide en decibeles (dB) en la escala de sonoridad, debido a que la respuesta del oído a la intensidad es logarítmica no lineal. Para que un sonido parezca el doble de volumen, la intensidad debe aumentar más de seis veces.

1. SONIDO

2. El oído es el órgano capaz de
percibir el sonido
es un detector de diferencias de
presión

3. Oído externo Oído Oído
medio interno
Cóclea

5. Características que percibimos
de un sonido
•Altura o Tono (frecuencia)
•Intensidad (amplitud)
•Timbre

6. Rango de frecuencias audibles
Infra S.< 20 Hz < Sonido < 20 Khz <ultra S.

7. Intensidad
• La energía que transporta el
sonido esta relacionada el
área encerrada bajo la curva
1
1
y t( )
3.1410 t
tiempo
presión
• e indirectamente con la
amplitud

8. Características que percibimos
de un sonido
•Altura oTono
•Intensidad
•Timbre
Sonoridad

9. Sonoridad

10. La intensidad de un sonido esta
relacionada con la energía por unidad
de tiempo que esta pasando por la
superficie de nuestro tímpano.

11. Nuestro oído tiene una respuesta
logarítmica
¿?

12. La intensidad de sonido con que emite la fuente crece.
La manera que nuestro oído percibe crece pero más
lentamente.
Es decir la respuesta no es lineal

13. Nuestro oído tiene una respuesta
logarítmica
Se necesita una escala que
llamaremos de SONORIDAD y
mediremos en decibeles dB

14. Veamos un ejemplo:
La intensidad de un sonido se puede expresar como la cantidad de energía por unidad
de tiempo que atraviesa una superficie
o la cantidad de veces el mínimo audible de un persona promedio. (I0).
El mínimo audible I0 se representa en la escala de sonoridad con 0dB
Un sonido emitido tiene 5 x I0. En la escala de sonoridad representa aprox. 7 dB
9
0
β I( )
80 I
0 1 2 3 4 5 6 7 8
1.5
3
4.5
6
7.5
9
Intensidad(vecesIo)
sonoridad(dB)
7dB
minimo
I β
1 0
2 3
3 4,7
4 6
5 7
6 7,8

15. 20
0
β I( )
1001 I
0 10 20 30 40 50 60 70 80 90 100
2
4
6
8
10
12
14
16
18
20
Intemsidad(vecesIo)
Sonoridad(dB)
20
0
β I( )
1001 I
0 10 20 30 40 50 60 70 80 90 100
2
4
6
8
10
12
14
16
18
20
Intemsidad(vecesIo)
Sonoridad(dB)
6,3 veces I0 40 veces I0
1

16. Para que a mi me parezca
que un sonido tiene el doble de
volumen que otro
tuvo que aumentar más de 6
veces la intensidad

17. 20
0
β I( )
1001 I
0 10 20 30 40 50 60 70 80 90 100
2
4
6
8
10
12
14
16
18
20
Intemsidad(vecesIo)
Sonoridad(dB) 20
0
β I( )
1001 I
0 10 20 30 40 50 60 70 80 90 100
2
4
6
8
10
12
14
16
18
20
Intemsidad(vecesIo)
Sonoridad(dB)
6,3 veces I0 40 veces I0
+ de 6 veces
2
veces

18. Supongamos tener un parlante
que emite un sonido de
intensidad que es 10 veces el
mínimo audible.
Se percibe con una sonoridad
de 10 dB

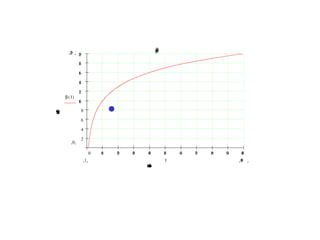

19. 20
0
β I( )
1001 I
0 10 20 30 40 50 60 70 80 90 100
2
4
6
8
10
12
14
16
18
20
grafico3
Intensidad(vecesIo)
Sonoridad(dB)

20. Si colocara un
parlante junto al otro ¿duplicaría la
intensidad?

21. 20
0
β I( )
1001 I
0 10 20 30 40 50 60 70 80 90 100
2
4
6
8
10
12
14
16
18
20
grafico3
Intensidad(vecesIo)
Sonoridad(dB)
13dB

22. Si colocara un parlante junto al otro
duplicaría la intensidad
pero NO duplicaría la sonoridad

23. Curvas de Fletcher
