El documento describe el proceso de diagnóstico ortodóncico de un paciente. Incluye dos aspectos: el clínico y el cefalométrico. El diagnóstico clínico implica estudiar los datos de un caso particular para determinar la presencia o no de anomalías. El análisis considera factores medibles como modelos de estudio y radiografías, e intangibles como antecedentes y exámenes funcionales. El diagnóstico debe ser integral, precoz, funcional e individual.

2. DIAGNOSTICO

3. El diagnostico de un paciente Ortodóncico
comprende dos aspectos bién diferenciados, el clínico
y el cefalométrico.

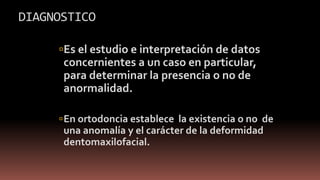

4. DIAGNOSTICO
Es el estudio e interpretación de datos
concernientes a un caso en particular,
para determinar la presencia o no de
anormalidad.
En ortodoncia establece la existencia o no de
una anomalía y el carácter de la deformidad
dentomaxilofacial.

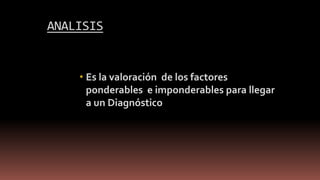

5. ANALISIS
 Es la valoración de los factores
ponderables e imponderables para llegar
a un Diagnóstico

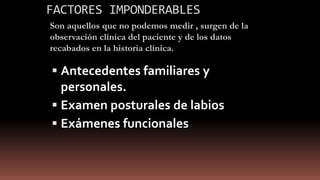

6. FACTORES IMPONDERABLES
 Antecedentes familiares y
personales.
 Examen posturales de labios
 Exámenes funcionales
Son aquellos que no podemos medir , surgen de la
observación clínica del paciente y de los datos
recabados en la historia clínica.

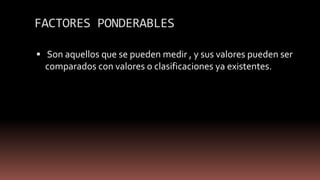

7. FACTORES PONDERABLES
 Son aquellos que se pueden medir , y sus valores pueden ser
comparados con valores o clasificaciones ya existentes.

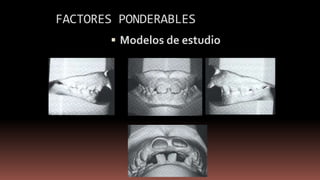

8. FACTORES PONDERABLES
 Modelos de estudio

9. •RADIOGRAFIAS

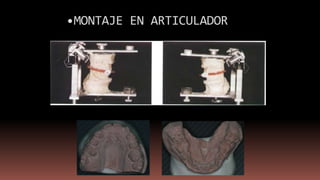

10. •MONTAJE EN ARTICULADOR

11. FOTOGRAFIAS

12. T. ,Manu

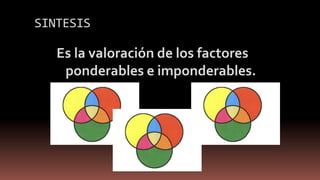

13. SINTESIS
Es la valoración de los factores
ponderables e imponderables.

15. Proceso Diagnostico
Exploración inicial
• Aclarar la etiología de la Disgnatia.
• Determinar características morfológicas
y funcionales.
• Elaborar un plan de tratamiento y un
pronóstico

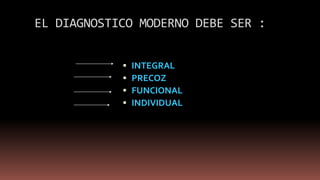

16. EL DIAGNOSTICO MODERNO DEBE SER :
 INTEGRAL
 PRECOZ
 FUNCIONAL
 INDIVIDUAL

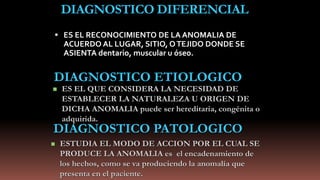

17. DIAGNOSTICO DIFERENCIAL
 ES EL RECONOCIMIENTO DE LA ANOMALIA DE
ACUERDO AL LUGAR, SITIO, OTEJIDO DONDE SE
ASIENTA dentario, muscular u óseo.
DIAGNOSTICO ETIOLOGICO
 ES EL QUE CONSIDERA LA NECESIDAD DE
ESTABLECER LA NATURALEZA U ORIGEN DE
DICHA ANOMALIA puede ser hereditaria, congénita o
adquirida.
DIAGNOSTICO PATOLOGICO
 ESTUDIA EL MODO DE ACCION POR EL CUAL SE
PRODUCE LA ANOMALIA es el encadenamiento de
los hechos, como se va produciendo la anomalía que
presenta en el paciente.

20. El ancho nasal constituye el 70% de
su longitud ( distancia entre el punto
nasion y la punta de la nariz)
Izquierda: forma de los orificios
nasales normales ovaladas y muestra
simetría bilateral.
Centro: por respiración bucal-
narinas anchas
Derecha : por estenosis derecha
desviación del tabique

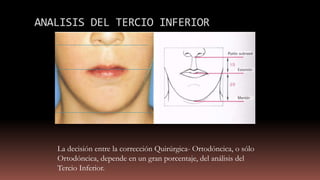

21. ANALISIS DEL TERCIO INFERIOR
La decisión entre la corrección Quirúrgica- Ortodóncica, o sólo
Ortodóncica, depende en un gran porcentaje, del análisis del
Tercio Inferior.

22. Análisis del tercio inferior.
19-22mm
42-48mm

23. 19-22
1-5m
42-48
El labio inferior aumenta con la edad. La proporción normal entre
el labio superior e inferior es de 1:2,2. Los labios proporcionados
producen armonía, independiente de su longitud.

24. Morfología labial
Izquierda : perfil labial armónico con mucosa labial estrecha.
Centro: labio superior corto con mucosa labial estrecha y
alteración del sellado labial.
Derecha: labio superior e inferior corto sin problemas para el
sellado labial.la insuficiencia labial se compensa por la eversión
de la mucosa labial

25. Relación entre la longitud del LS y
los dientes anterosuperiores.

26. Análisis Moderno

27. Quintos verticales

29. EXÁMEN DE PERFIL

30. ESTUDIO DE PERFIL
 Se observa en dos sentidos : sagital y vertical.
SAGITAL : se analiza el avance o retroceso de las
siguientes estructuras
1. Glabela y puente de la nariz
2. Punta de la nariz
3. Angulo nasolabial
4. Labio superior
5. Labio inferior
6. Surco labiomentoniano
7. Tejidos blandos del mentón y submandibulares.

31. Vertical
 Método tradicional : que divide la cara en tres tercios:
- -superior: trichion-glabela
- -medio: glabela-subnasal
- -inferior: subnasal-mentoniano.
 Estudio de los dos tercios inferiores
- Nasion-subnasal
- -subnasal-mentoniano.

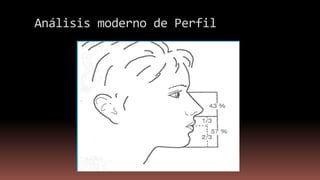

32. Análisis moderno de Perfil

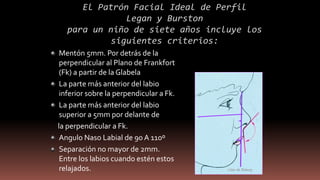

34. El Patrón Facial Ideal de Perfil
Legan y Burston
para un niño de siete años incluye los
siguientes criterios:
Mentón 5mm. Por detrás de la
perpendicular al Plano de Frankfort
(Fk) a partir de la Glabela
La parte más anterior del labio
inferior sobre la perpendicular a Fk.
La parte más anterior del labio
superior a 5mm por delante de
la perpendicular a Fk.
Angulo Naso Labial de 90 A 110º
Separación no mayor de 2mm.
Entre los labios cuando estén estos
relajados. Atlas de Rakosy

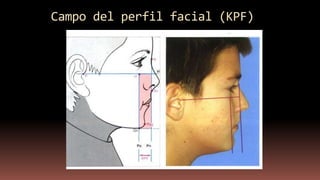

35. Campo del perfil facial (KPF)

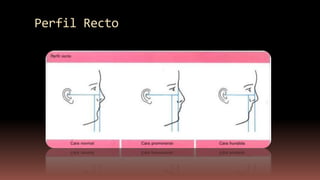

37. Perfil Recto

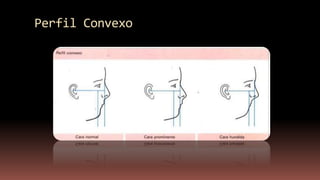

38. Perfil Convexo

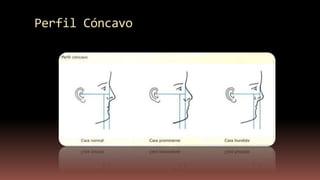

39. Perfil Cóncavo

40. Variaciones del escalón labial

42. Variaciones del Angulo Nasolabial.

43. Mentón

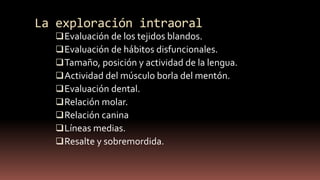

44. La exploración intraoral
Evaluación de los tejidos blandos.
Evaluación de hábitos disfuncionales.
Tamaño, posición y actividad de la lengua.
Actividad del músculo borla del mentón.
Evaluación dental.
Relación molar.
Relación canina
Líneas medias.
Resalte y sobremordida.

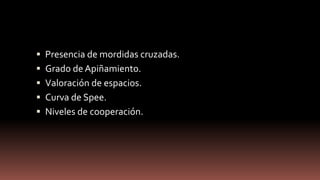

45.  Presencia de mordidas cruzadas.
 Grado de Apiñamiento.
 Valoración de espacios.
 Curva de Spee.
 Niveles de cooperación.

46. RESALTE

47. Frenillo lingual

48. FRENILLOS

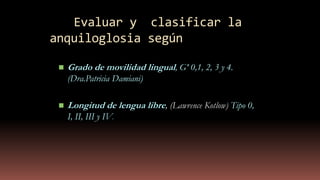

49. Evaluar y clasificar la
anquiloglosia según
 Grado de movilidad lingual, Gº 0,1, 2, 3 y 4.
(Dra.Patricia Damiani)
 Longitud de lengua libre, (Lawrence Kotlow) Tipo 0,
I, II, III y IV.

50. GRADO 0 : NORMAL
Corresponde a la normalidad, que es cuando a punta de la lengua
contacta con el paladar por detrás de los incisivos superiores, estando
los maxilares en ABM
Movilidad lingual
Dra . Damiani P

51. GRADO 1
La punta de la lengua recorre las dos terceras partes de la
distancia entre los incisivos inferiores y el paladar.
Movilidad lingual
Dra . Damiani P
Dra . Damiani P

52. GRADO 2:
La punta de la
lengua llega hasta
media trayectoria
entre los incisivos
inferiores y el
paladar.
G.G.
Movilidad lingual
Dra . Damiani P

53. GRADO 3:
La punta de la lengua
sobrepasar
ligeramente los incisivos
inferiores.
Movilidad lingual
Dra . Damiani P

54. GRADO 4 : ANQUILOGLOSIA TOTAL
La punta de la lengua no logra realizar la
movilidad normal, encontrándose muy limitada.
Movilidad lingual
Dra . Damiani P

55. 8mm
SEGÚN LONGITUD de LENGUA LIBRE: (L. Kotlow)
Dra . Damiani P

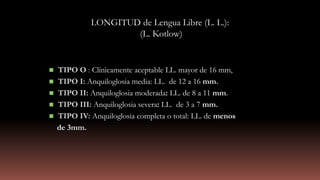

56. LONGITUD de Lengua Libre (L. L.):
(L. Kotlow)
 TIPO O : Clínicamente aceptable LL. mayor de 16 mm,
 TIPO I: Anquiloglosia media: LL. de 12 a 16 mm.
 TIPO II: Anquiloglosia moderada: LL. de 8 a 11 mm.
 TIPO III: Anquiloglosia severa: LL. de 3 a 7 mm.
 TIPO IV: Anquiloglosia completa o total: LL. de menos
de 3mm.

57. DOLICOFACIAL

58. DOLICOFACIAL

59. Braquifacial

60. Braquifaciales

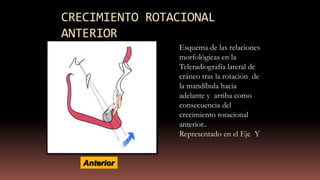

62. CRECIMIENTO ROTACIONAL
ANTERIOR
Anterior
Esquema de las relaciones
morfológicas en la
Teleradiografía lateral de
cráneo tras la rotación de
la mandíbula hacia
adelante y arriba como
consecuencia del
crecimiento rotacional
anterior..
Representado en el Eje Y

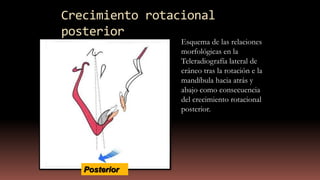

63. Crecimiento rotacional
posterior
Posterior
Esquema de las relaciones
morfológicas en la
Teleradiografía lateral de
cráneo tras la rotación e la
mandíbula hacia atrás y
abajo como consecuencia
del crecimiento rotacional
posterior.
