Las subestaciones eléctricas elevan la tensión de la energía suministrada por los generadores para reducir las pérdidas durante el transporte a larga distancia. Esto se debe a que las pérdidas por efecto Joule son menores cuanto mayor es la tensión para transmitir la misma potencia. Además de los transformadores, las subestaciones contienen interruptores, seccionadores y otros elementos de protección y maniobra necesarios para el mantenimiento y operación de las redes eléctricas.

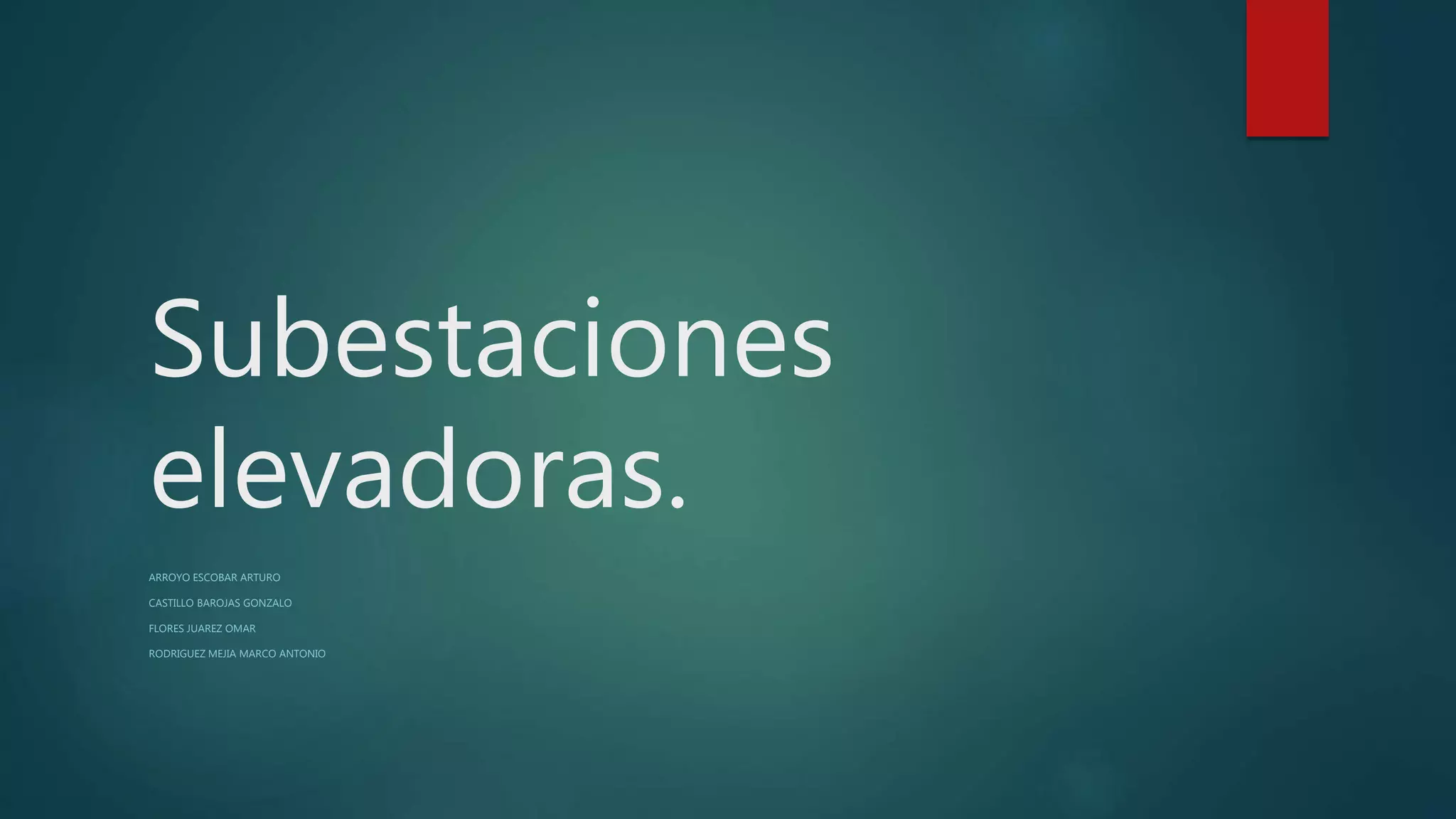

1. Subestaciones
elevadoras.
ARROYO ESCOBAR ARTURO
CASTILLO BAROJAS GONZALO
FLORES JUAREZ OMAR
RODRIGUEZ MEJIA MARCO ANTONIO

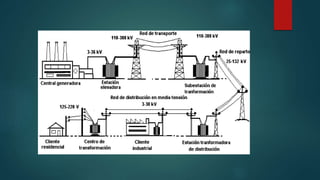

2.  Son aquellas en las que se eleva la tensión suministrada por los
generadores; en estas la fuente de energía alimenta el lado de baja tensión
de los transformadores de potencia, encontrándose la carga conectada al
lado de alta tensión.

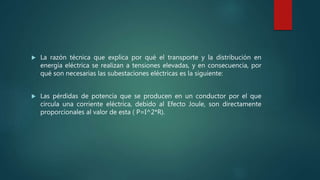

3.  La razón técnica que explica por qué el transporte y la distribución en
energía eléctrica se realizan a tensiones elevadas, y en consecuencia, por
qué son necesarias las subestaciones eléctricas es la siguiente:
 Las pérdidas de potencia que se producen en un conductor por el que
circula una corriente eléctrica, debido al Efecto Joule, son directamente
proporcionales al valor de esta ( P=I^2*R).

4.  La potencia eléctrica transportada en una red es directamente
proporcional al valor de su tensión y al de su intensidad (P=V*I ).Por tanto,
cuanto mayor sea el valor de la tensión, menor deberá ser el de intensidad
para transmitir la misma potencia y, en consecuencia, menores serán las
pérdidas por efecto Joule.
 Además de transformadores, las subestaciones eléctricas están dotadas de
elementos de maniobra (interruptores, seccionadores, etc. y
protección fusibles, interruptores automáticos, etc. que desempeñan un
papel fundamental en los procesos de mantenimiento y operación de las
redes de distribución y transporte. Avances en la maniobrabilidad Uno de
las maniobras más habituales y a la vez, más peligrosa, que se realiza en
una S.E. es la apertura y cierre de interruptores

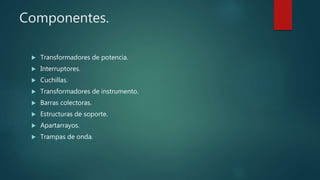

5. Componentes.
 Transformadores de potencia.
 Interruptores.
 Cuchillas.
 Transformadores de instrumento.
 Barras colectoras.
 Estructuras de soporte.
 Apartarrayos.
 Trampas de onda.

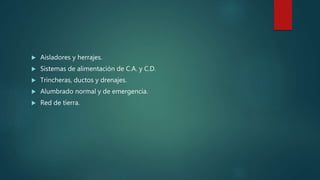

6.  Aisladores y herrajes.
 Sistemas de alimentación de C.A. y C.D.
 Trincheras, ductos y drenajes.
 Alumbrado normal y de emergencia.
 Red de tierra.

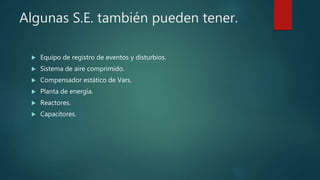

7. Algunas S.E. también pueden tener.
 Equipo de registro de eventos y disturbios.
 Sistema de aire comprimido.
 Compensador estático de Vars.
 Planta de energía.
 Reactores.
 Capacitores.

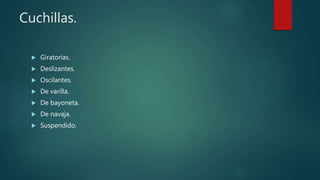

8. Cuchillas.
 Giratorias.
 Deslizantes.
 Oscilantes.
 De varilla.
 De bayoneta.
 De navaja.
 Suspendido.
