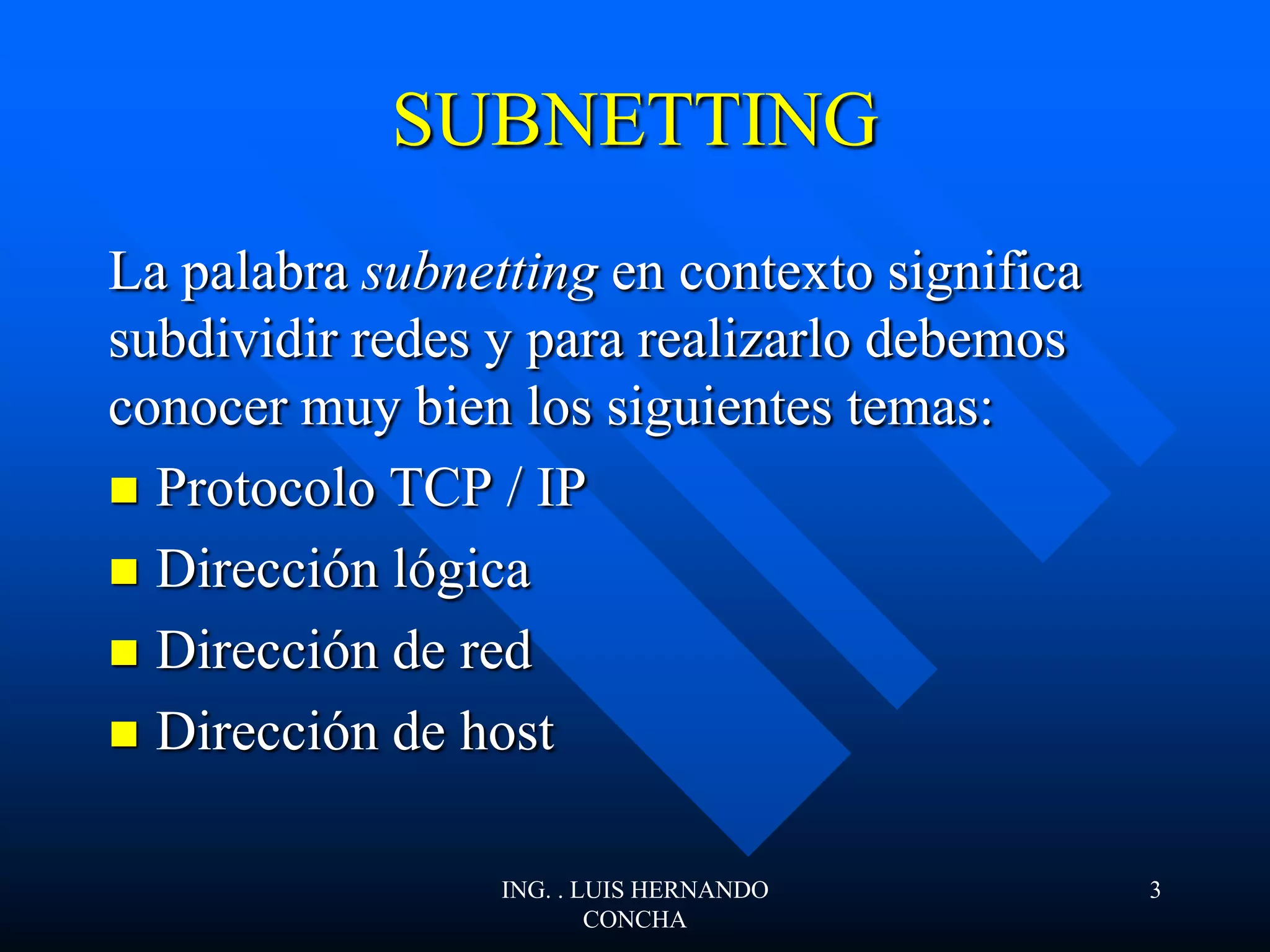

3. SUBNETTING
La palabra subnetting en contexto significa
subdividir redes y para realizarlo debemos
conocer muy bien los siguientes temas:
Protocolo TCP / IP
Dirección lógica
Dirección de red
Dirección de host
ING. . LUIS HERNANDO
CONCHA
3

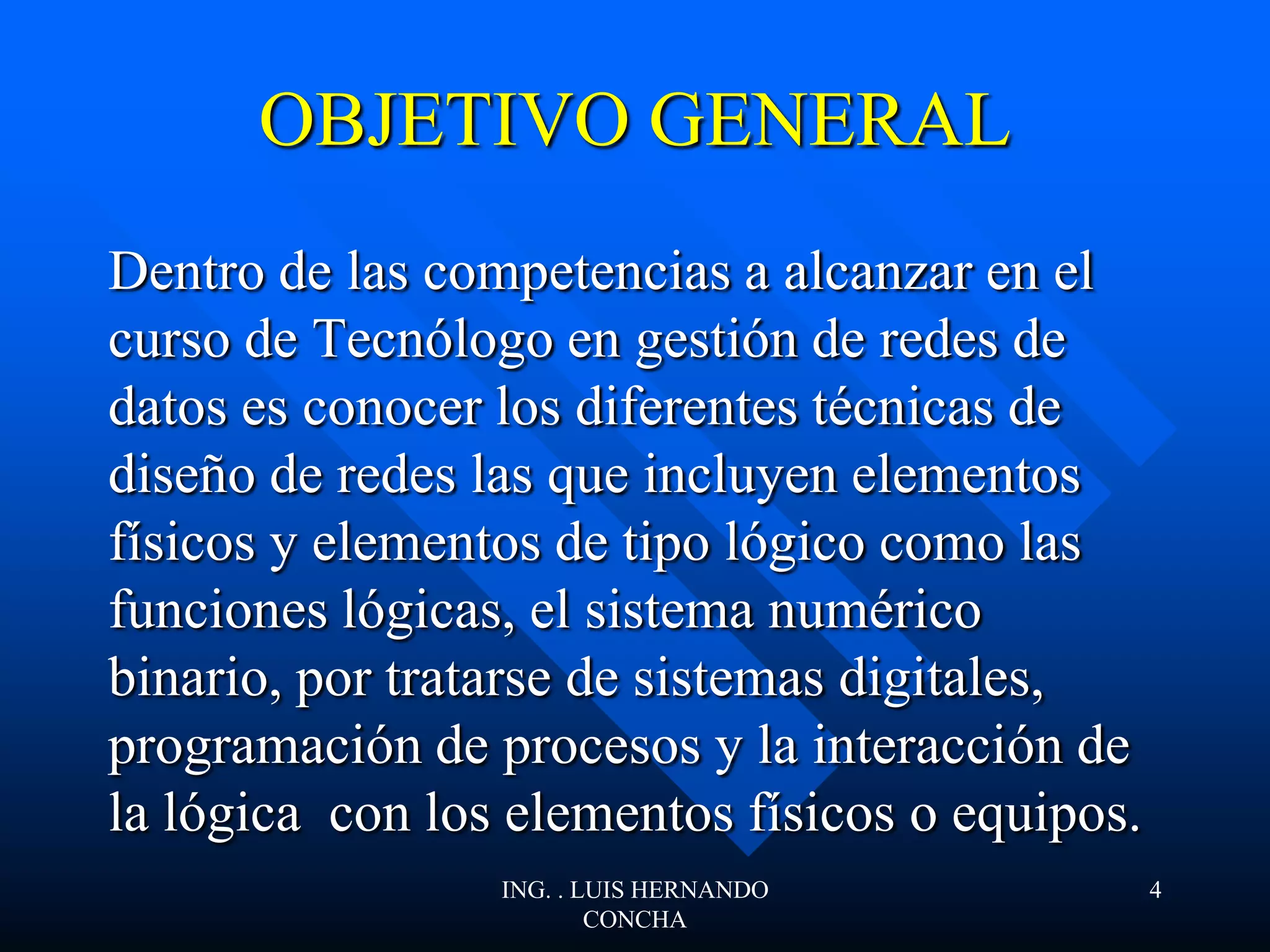

4. OBJETIVO GENERAL
Dentro de las competencias a alcanzar en el
curso de Tecnólogo en gestión de redes de
datos es conocer los diferentes técnicas de
diseño de redes las que incluyen elementos
físicos y elementos de tipo lógico como las
funciones lógicas, el sistema numérico
binario, por tratarse de sistemas digitales,
programación de procesos y la interacción de
la lógica con los elementos físicos o equipos.
ING. . LUIS HERNANDO
CONCHA
4

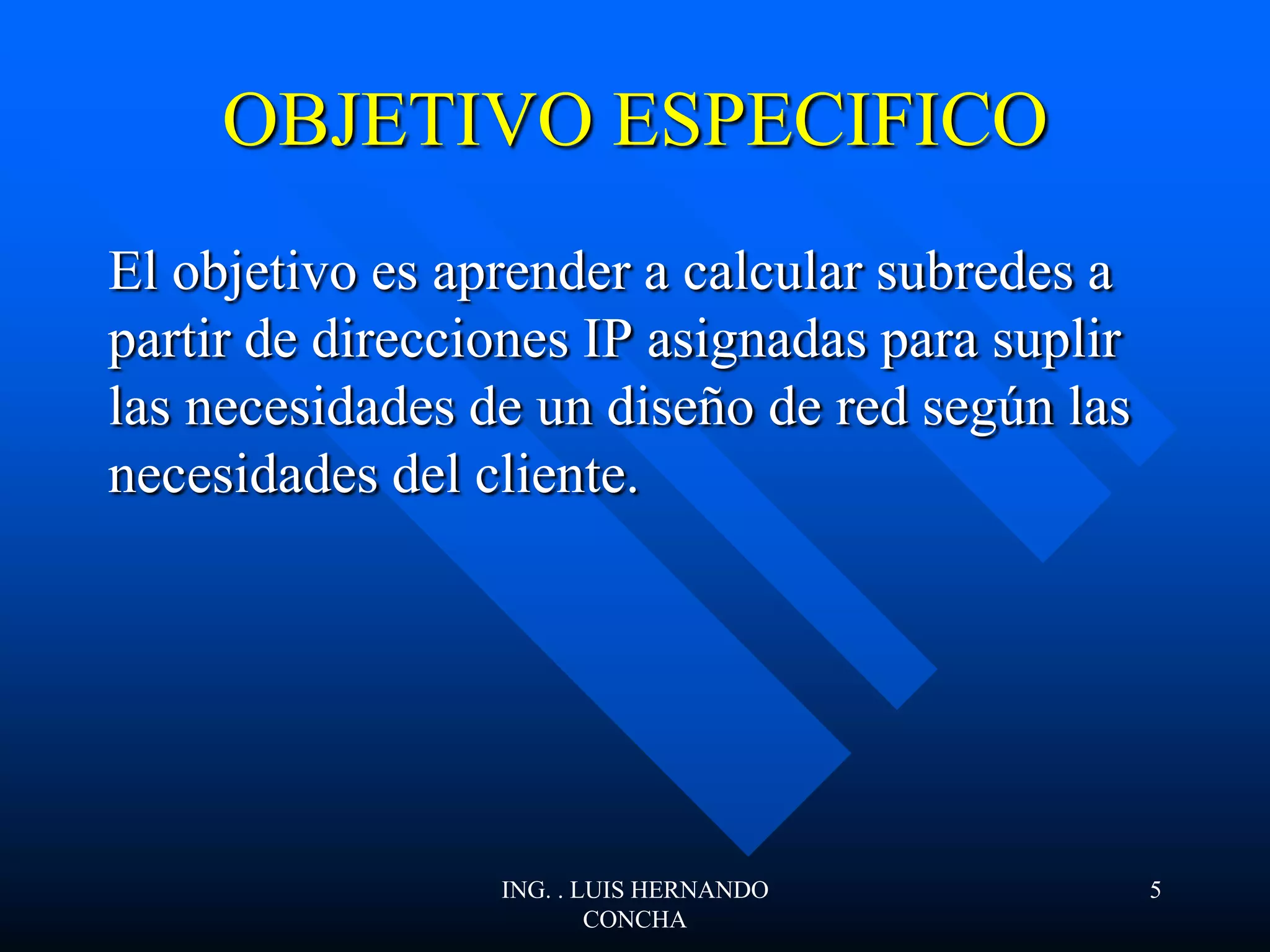

5. OBJETIVO ESPECIFICO
El objetivo es aprender a calcular subredes a
partir de direcciones IP asignadas para suplir
las necesidades de un diseño de red según las
necesidades del cliente.
ING. . LUIS HERNANDO
CONCHA
5

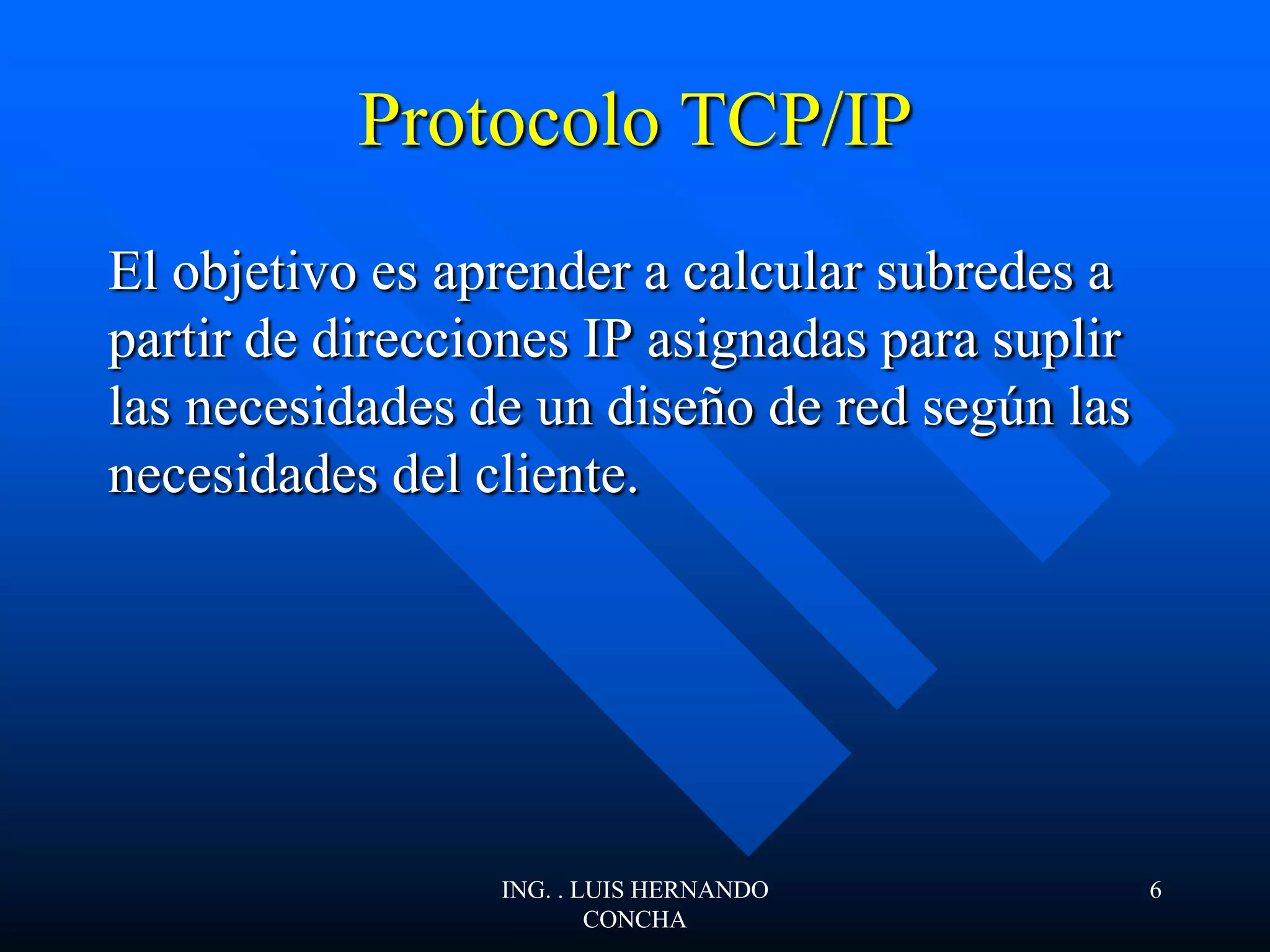

6. Protocolo TCP/IP
El objetivo es aprender a calcular subredes a
partir de direcciones IP asignadas para suplir
las necesidades de un diseño de red según las
necesidades del cliente.
ING. . LUIS HERNANDO
CONCHA
6

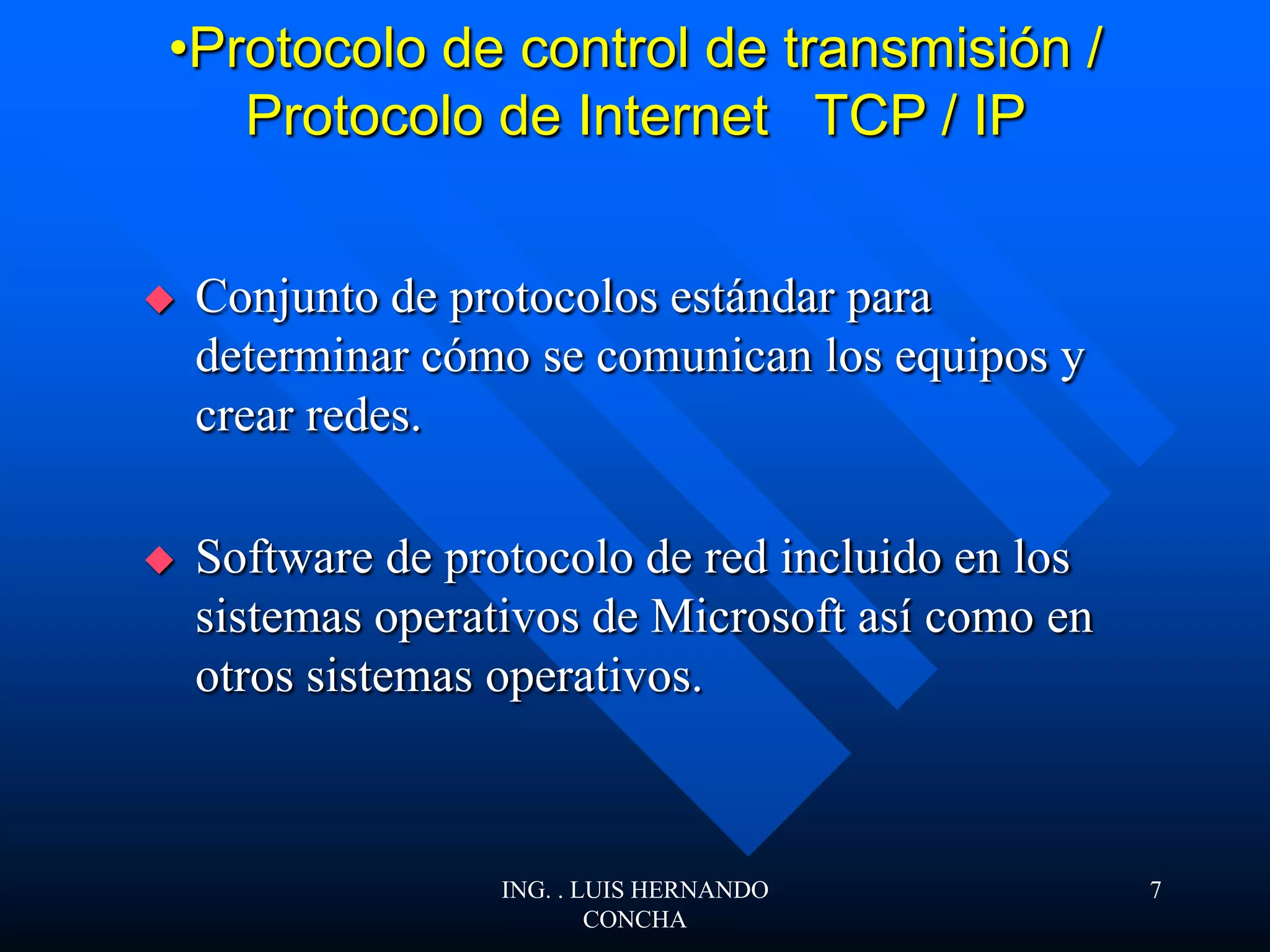

7. •Protocolo de control de transmisión /
Protocolo de Internet TCP / IP
Conjunto de protocolos estándar para
determinar cómo se comunican los equipos y
crear redes.
Software de protocolo de red incluido en los
sistemas operativos de Microsoft así como en
otros sistemas operativos.
ING. . LUIS HERNANDO
CONCHA
7

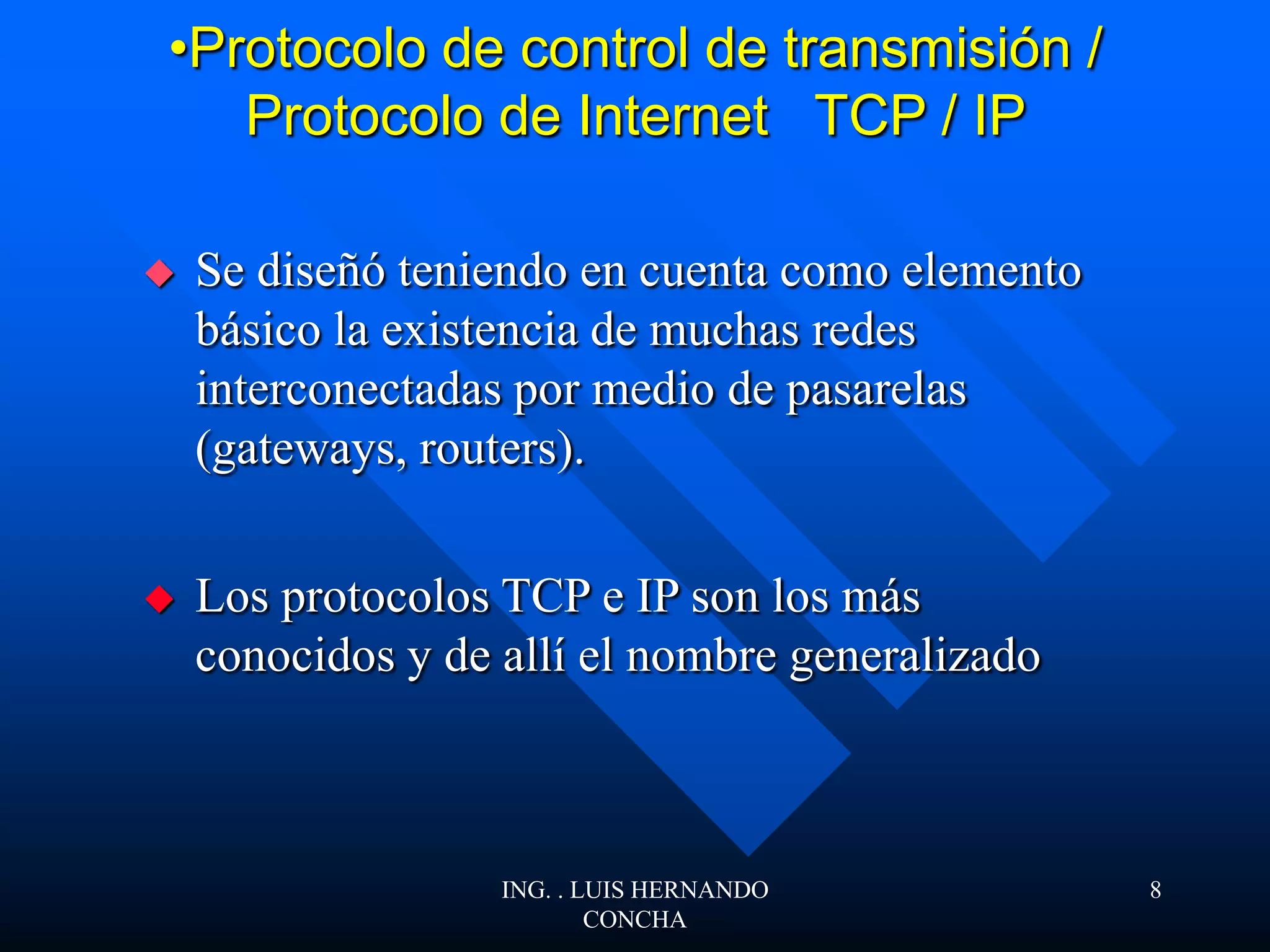

8. •Protocolo de control de transmisión /
Protocolo de Internet TCP / IP
Se diseñó teniendo en cuenta como elemento
básico la existencia de muchas redes
interconectadas por medio de pasarelas
(gateways, routers).
Los protocolos TCP e IP son los más
conocidos y de allí el nombre generalizado
ING. . LUIS HERNANDO
CONCHA
8

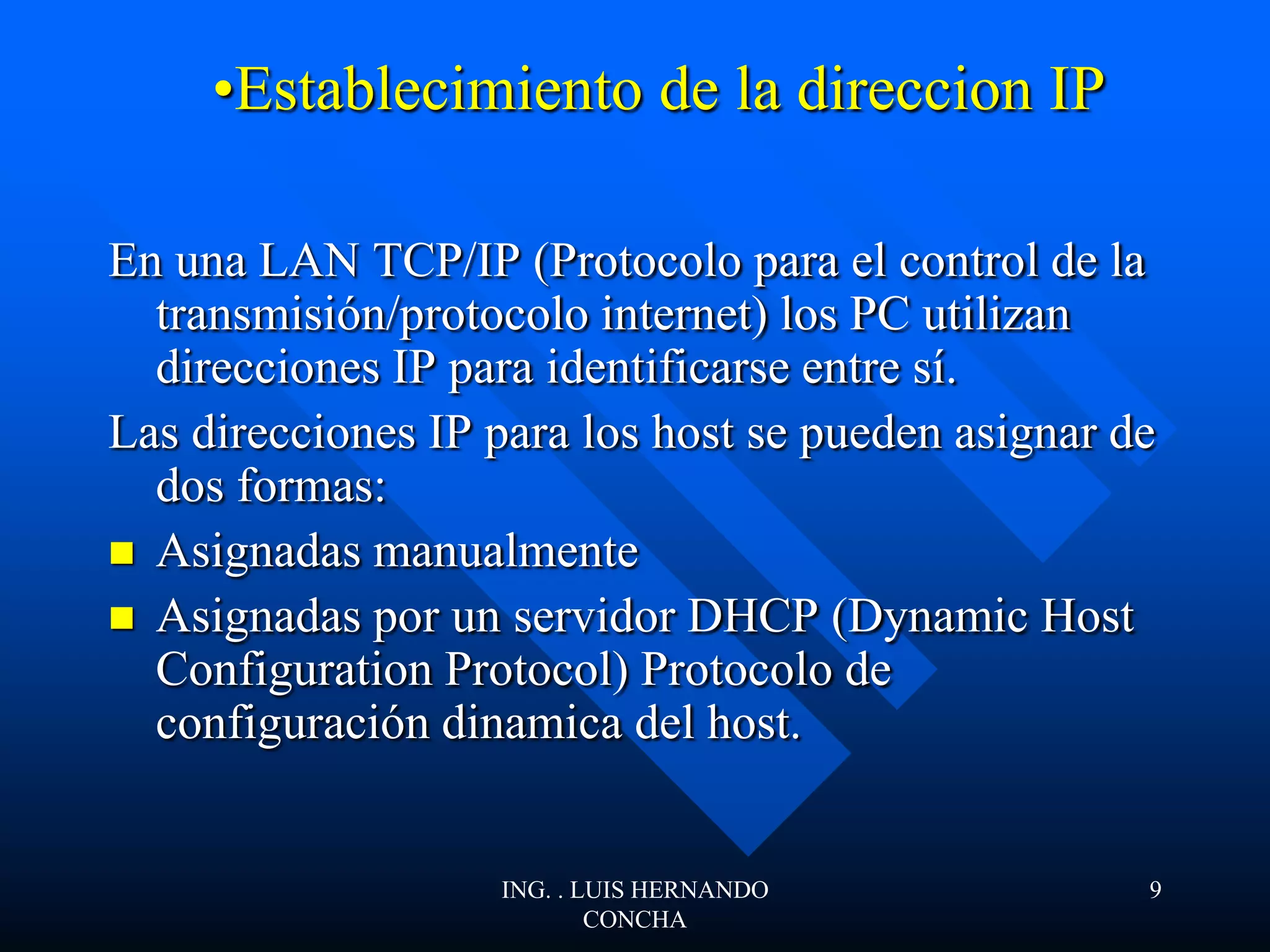

9. •Establecimiento de la direccion IP
En una LAN TCP/IP (Protocolo para el control de la
transmisión/protocolo internet) los PC utilizan
direcciones IP para identificarse entre sí.
Las direcciones IP para los host se pueden asignar de
dos formas:
Asignadas manualmente
Asignadas por un servidor DHCP (Dynamic Host
Configuration Protocol) Protocolo de
configuración dinamica del host.
ING. . LUIS HERNANDO
CONCHA
9

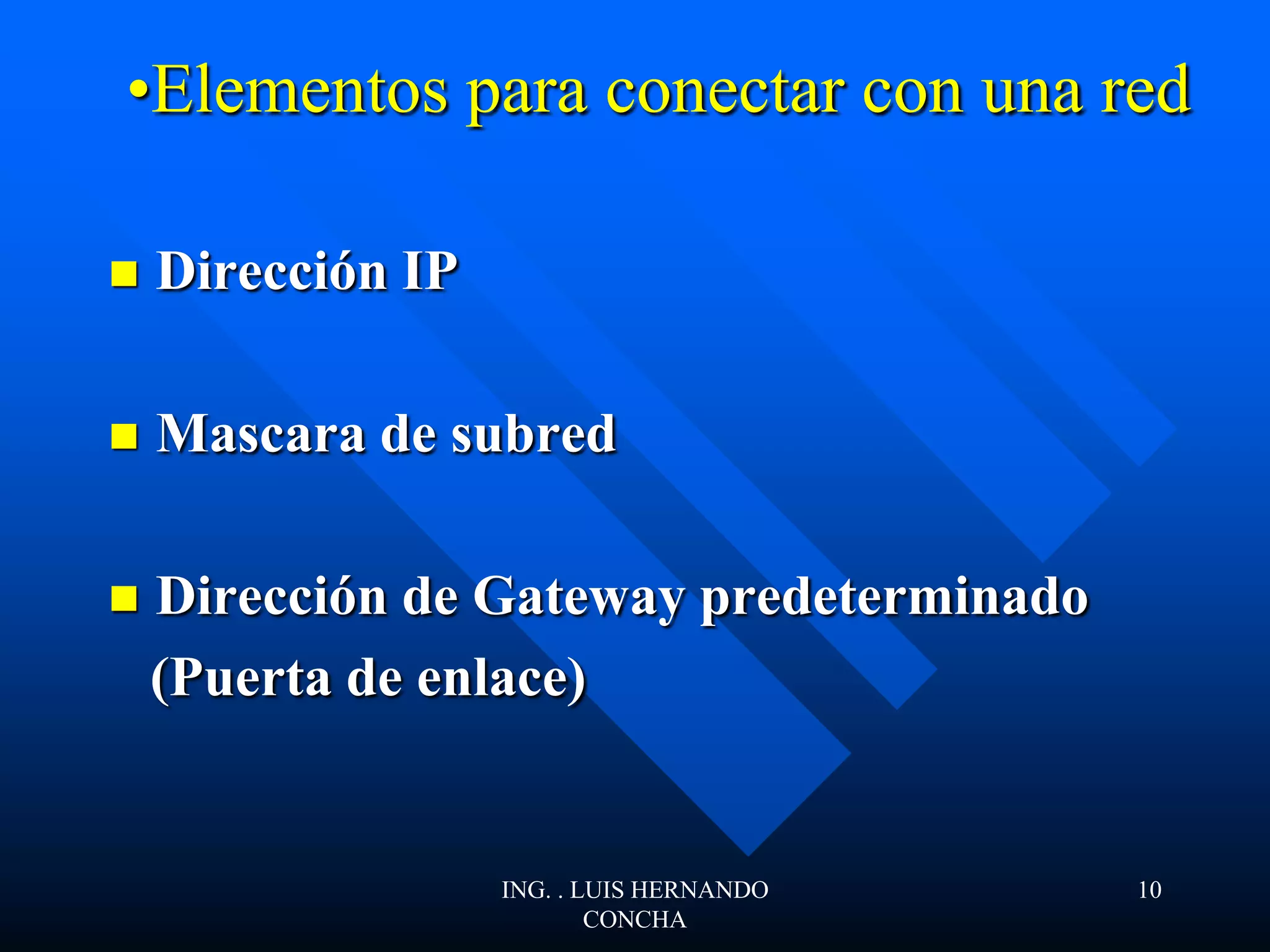

10. •Elementos para conectar con una red
Dirección IP
Mascara de subred
Dirección de Gateway predeterminado
(Puerta de enlace)
ING. . LUIS HERNANDO
CONCHA
10

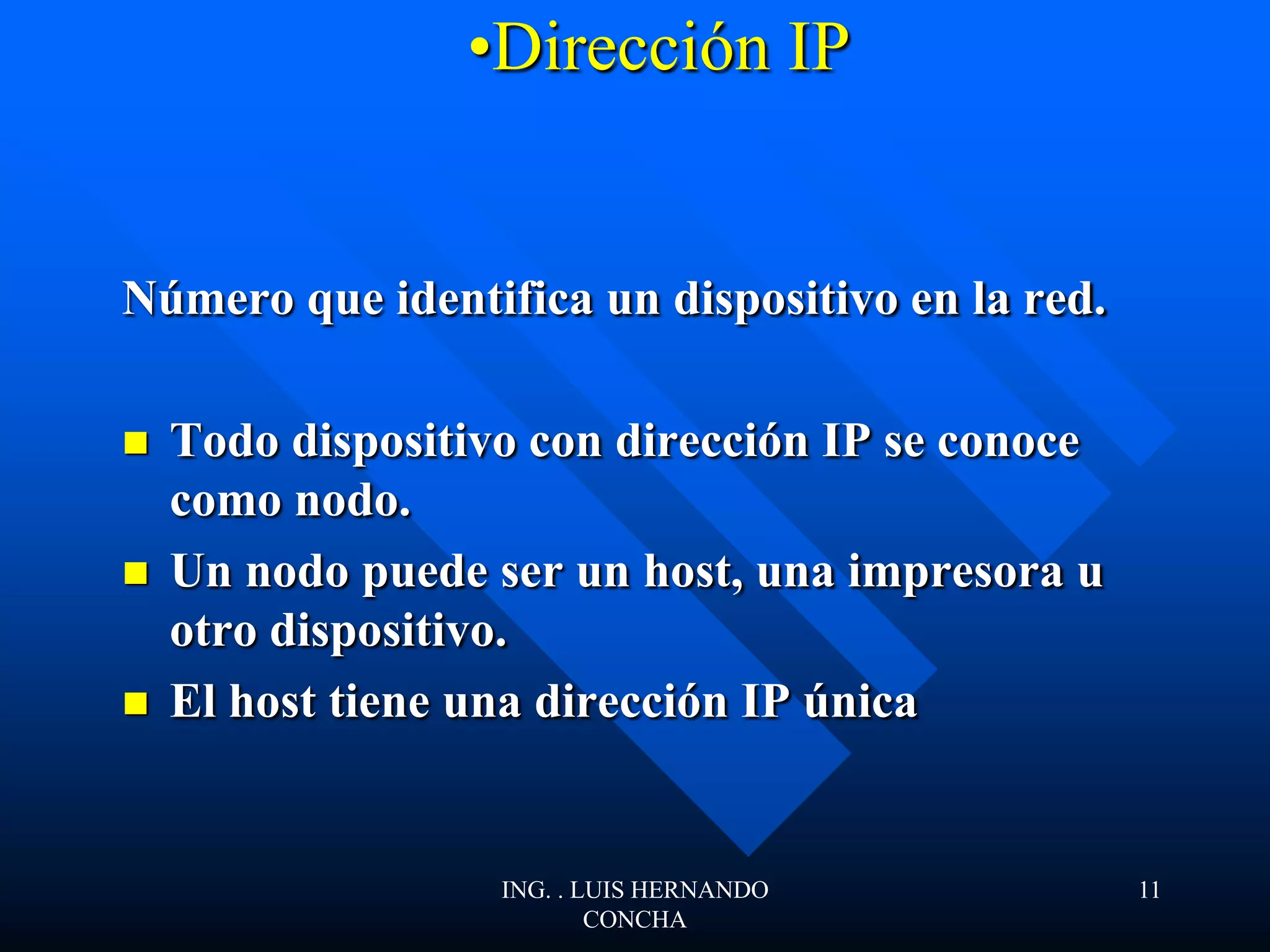

11. •Dirección IP
Número que identifica un dispositivo en la red.
Todo dispositivo con dirección IP se conoce
como nodo.
Un nodo puede ser un host, una impresora u
otro dispositivo.
El host tiene una dirección IP única
ING. . LUIS HERNANDO
CONCHA
11

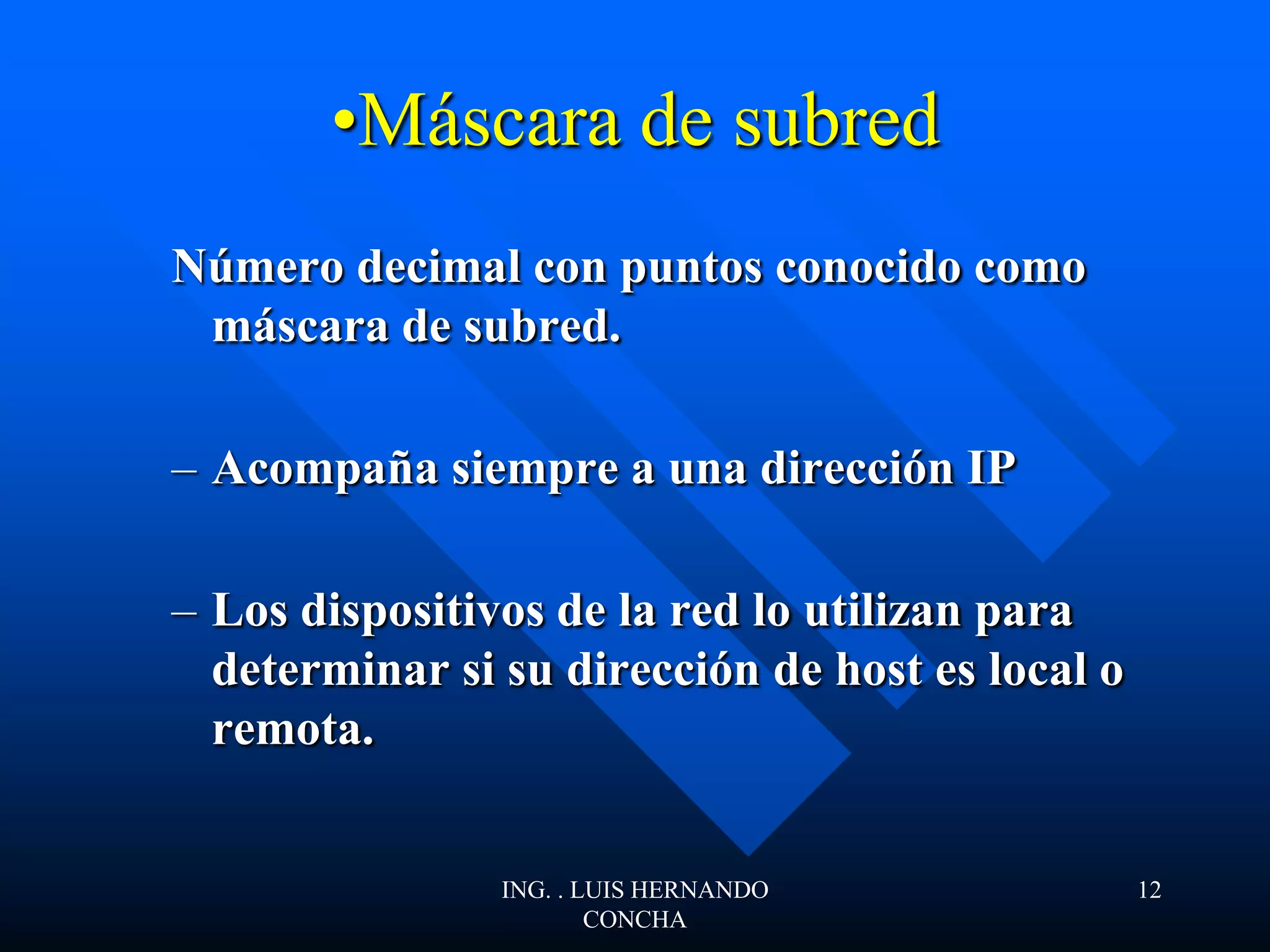

12. •Máscara de subred
Número decimal con puntos conocido como
máscara de subred.
– Acompaña siempre a una dirección IP
– Los dispositivos de la red lo utilizan para
determinar si su dirección de host es local o
remota.
ING. . LUIS HERNANDO
CONCHA
12

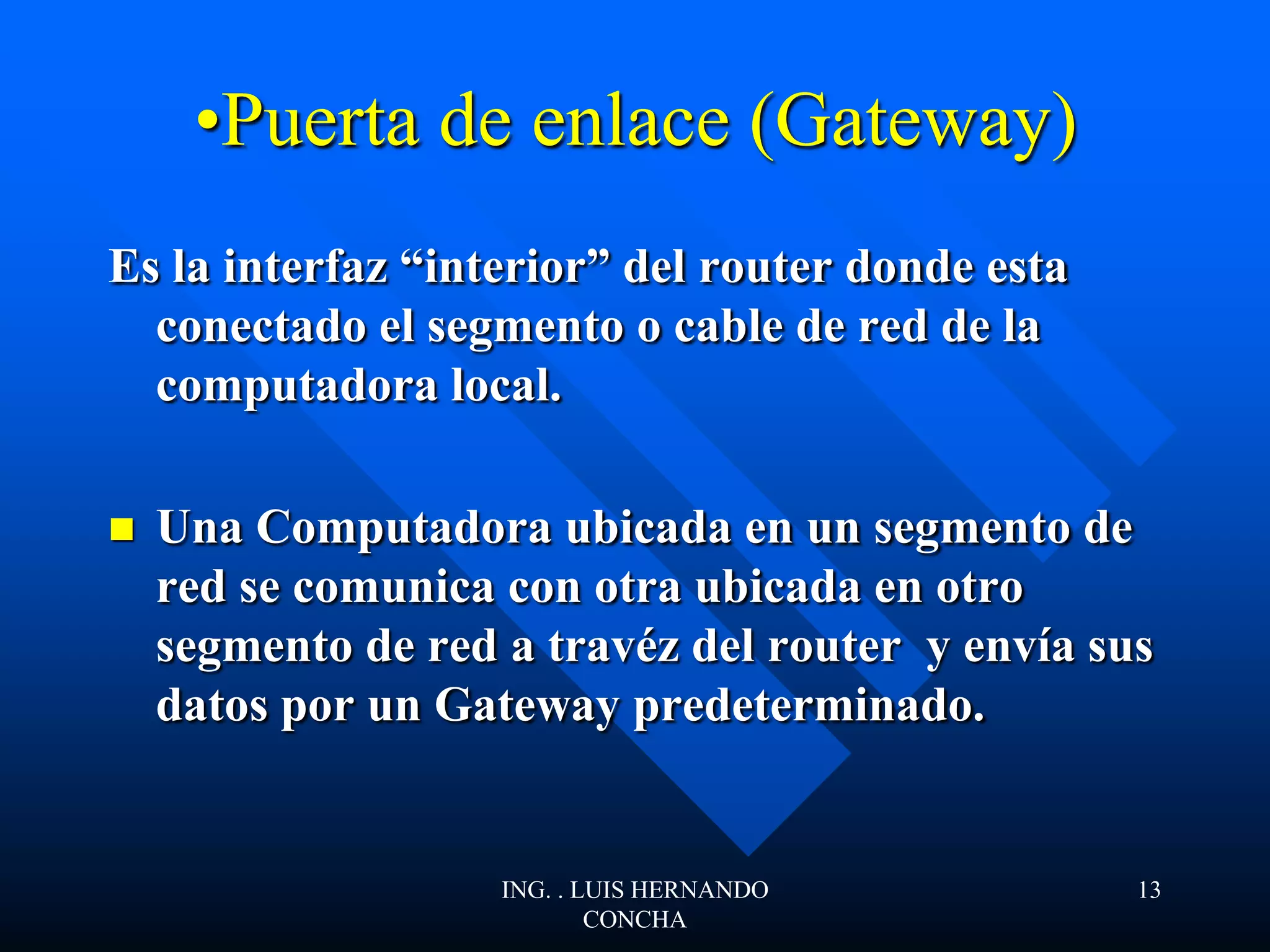

13. •Puerta de enlace (Gateway)
Es la interfaz “interior” del router donde esta
conectado el segmento o cable de red de la
computadora local.
Una Computadora ubicada en un segmento de
red se comunica con otra ubicada en otro
segmento de red a travéz del router y envía sus
datos por un Gateway predeterminado.
ING. . LUIS HERNANDO
CONCHA
13

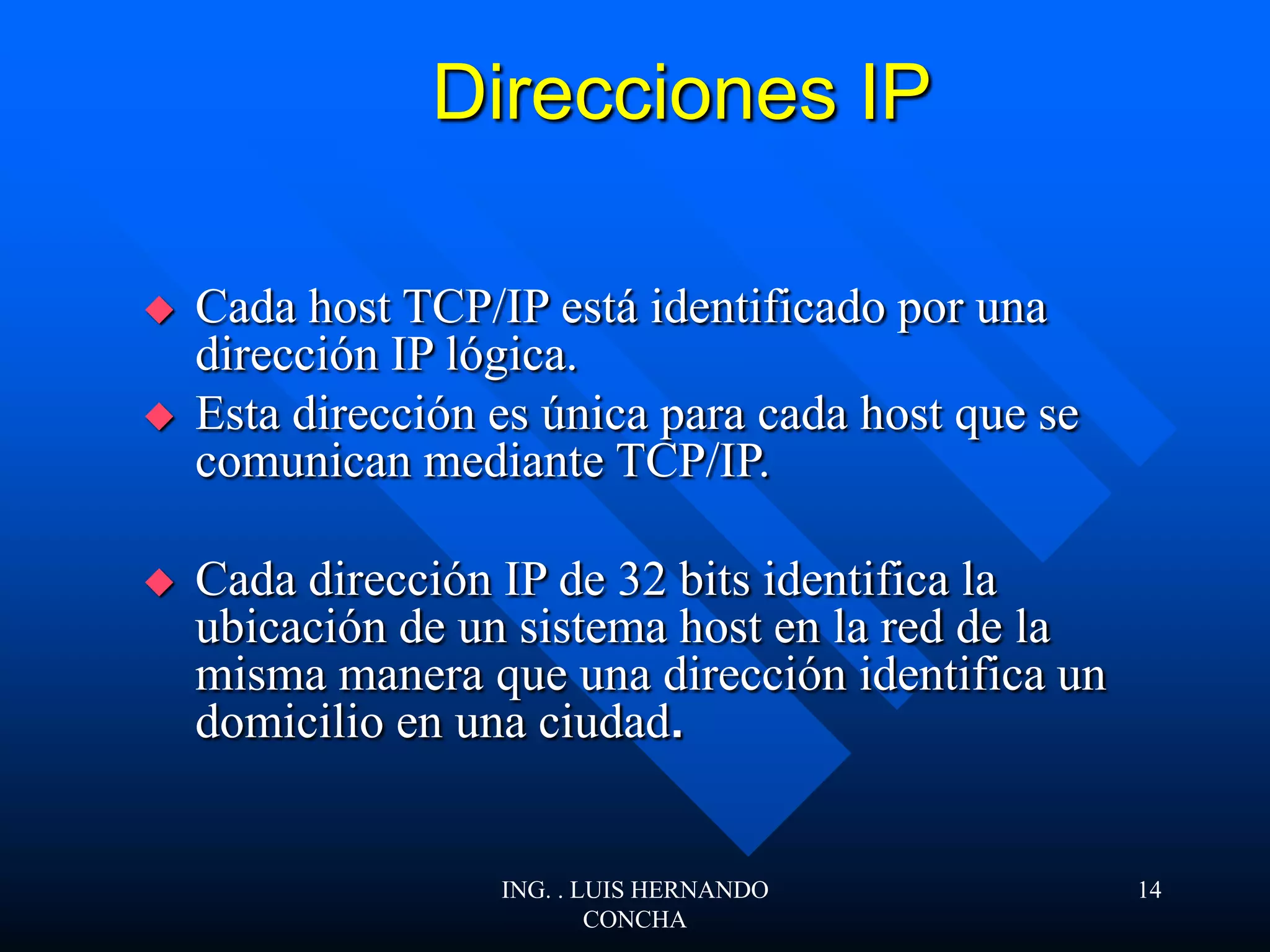

14. Direcciones IP
Cada host TCP/IP está identificado por una
dirección IP lógica.
Esta dirección es única para cada host que se
comunican mediante TCP/IP.
Cada dirección IP de 32 bits identifica la
ubicación de un sistema host en la red de la
misma manera que una dirección identifica un
domicilio en una ciudad.
ING. . LUIS HERNANDO
CONCHA
14

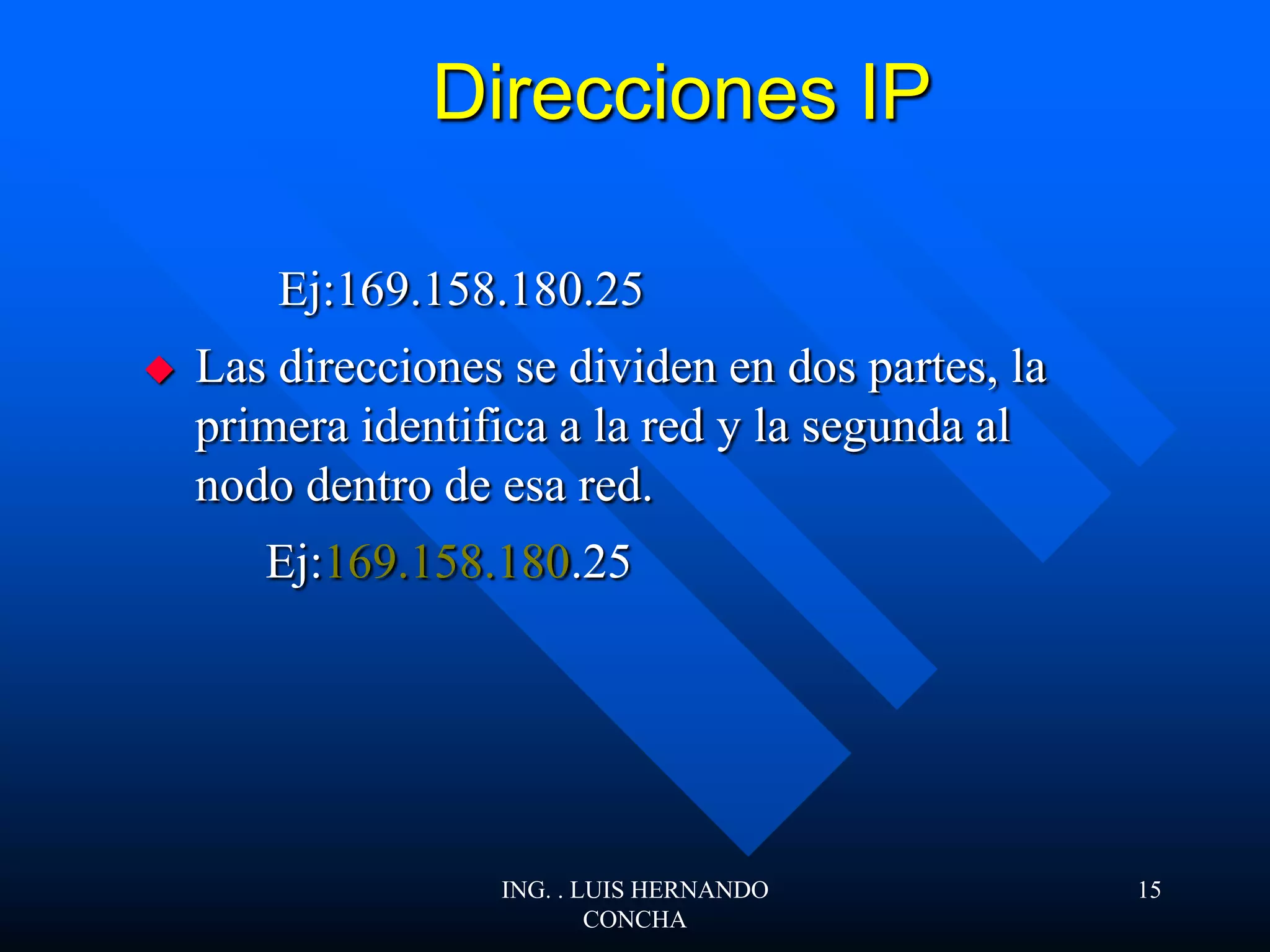

15. Direcciones IP
Ej:169.158.180.25
Las direcciones se dividen en dos partes, la
primera identifica a la red y la segunda al
nodo dentro de esa red.
Ej:169.158.180.25
ING. . LUIS HERNANDO
CONCHA
15

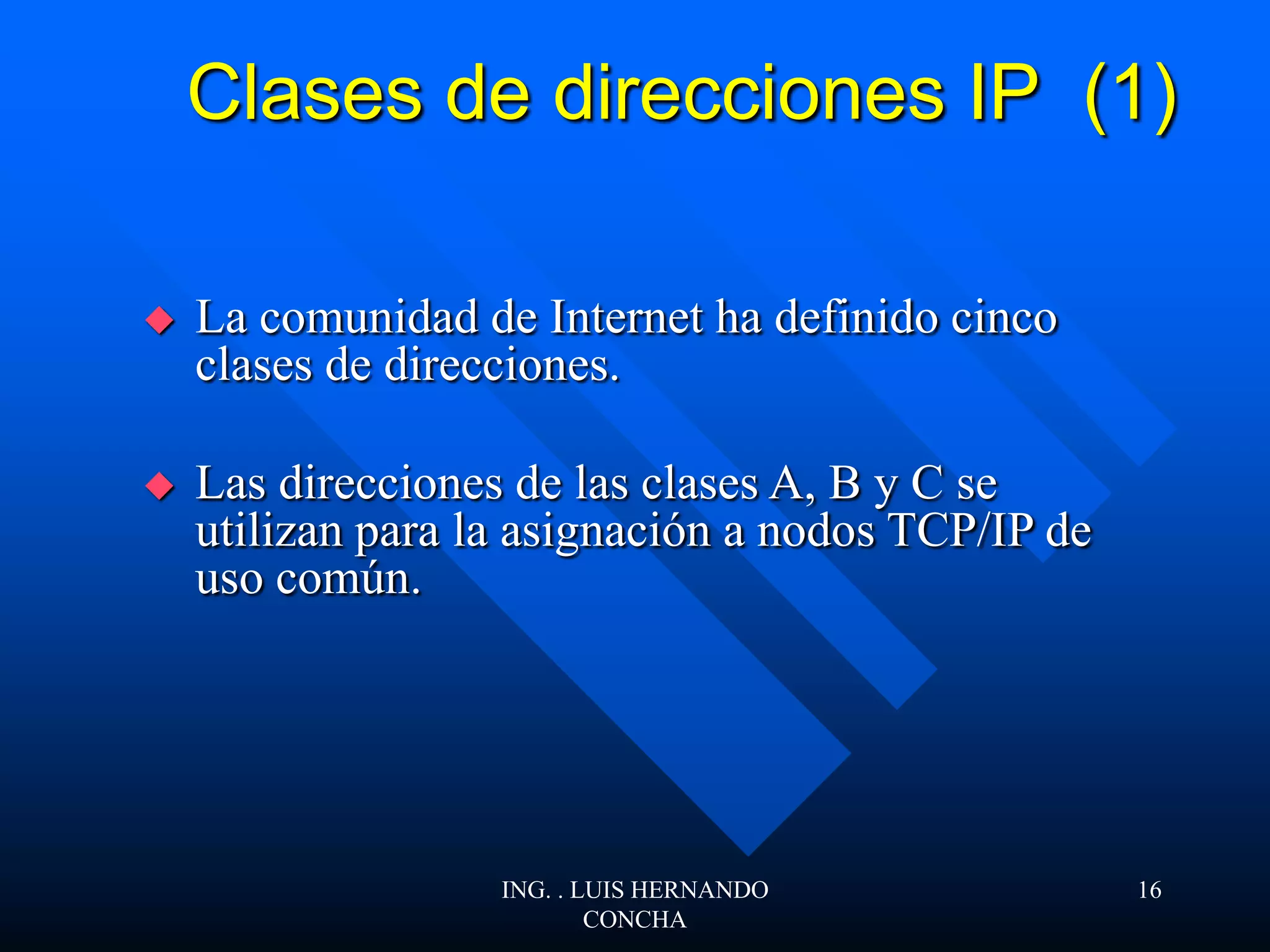

16. Clases de direcciones IP (1)
La comunidad de Internet ha definido cinco
clases de direcciones.
Las direcciones de las clases A, B y C se
utilizan para la asignación a nodos TCP/IP de
uso común.
ING. . LUIS HERNANDO
CONCHA
16

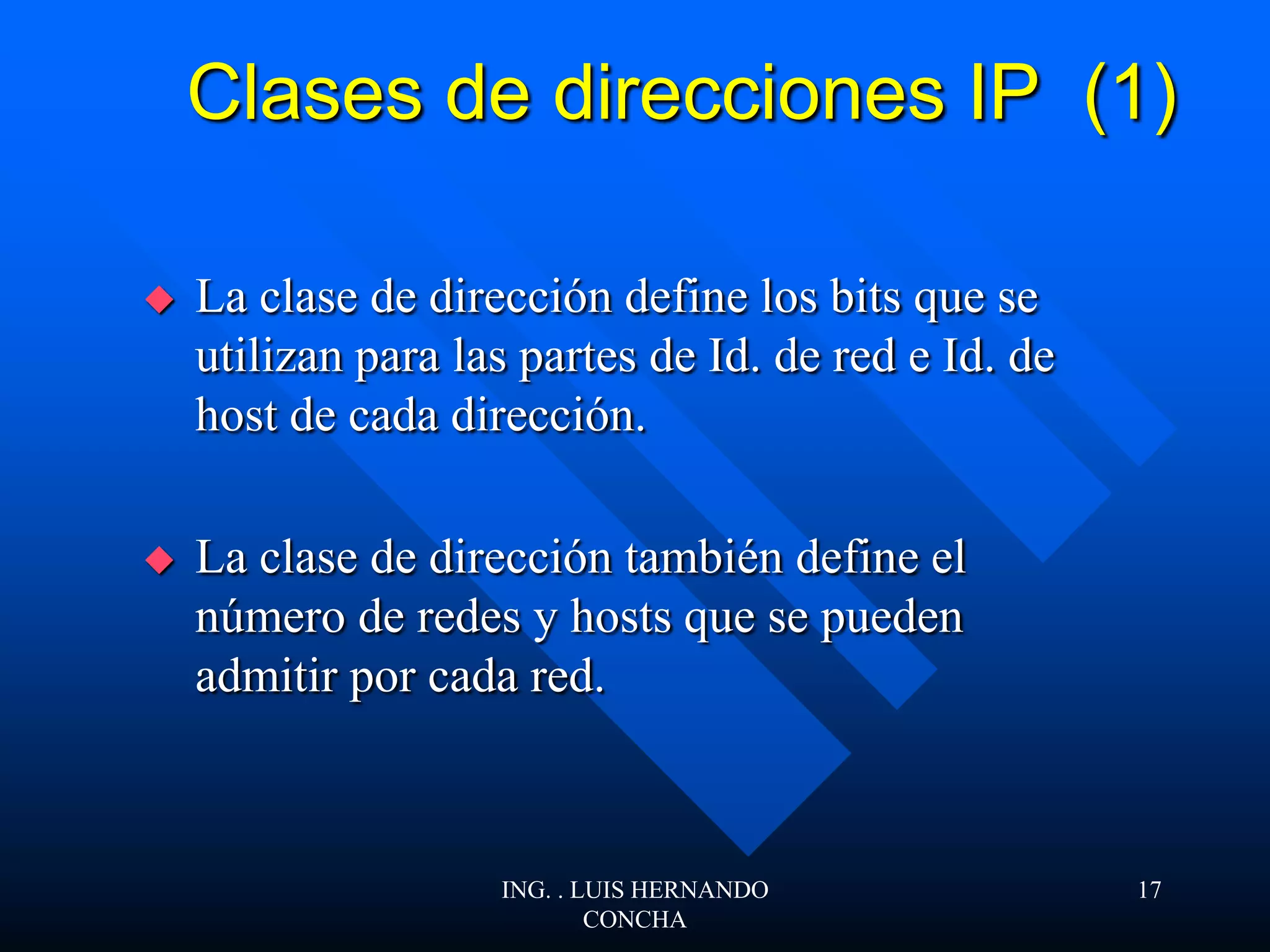

17. Clases de direcciones IP (1)
La clase de dirección define los bits que se
utilizan para las partes de Id. de red e Id. de
host de cada dirección.
La clase de dirección también define el
número de redes y hosts que se pueden
admitir por cada red.
ING. . LUIS HERNANDO
CONCHA
17

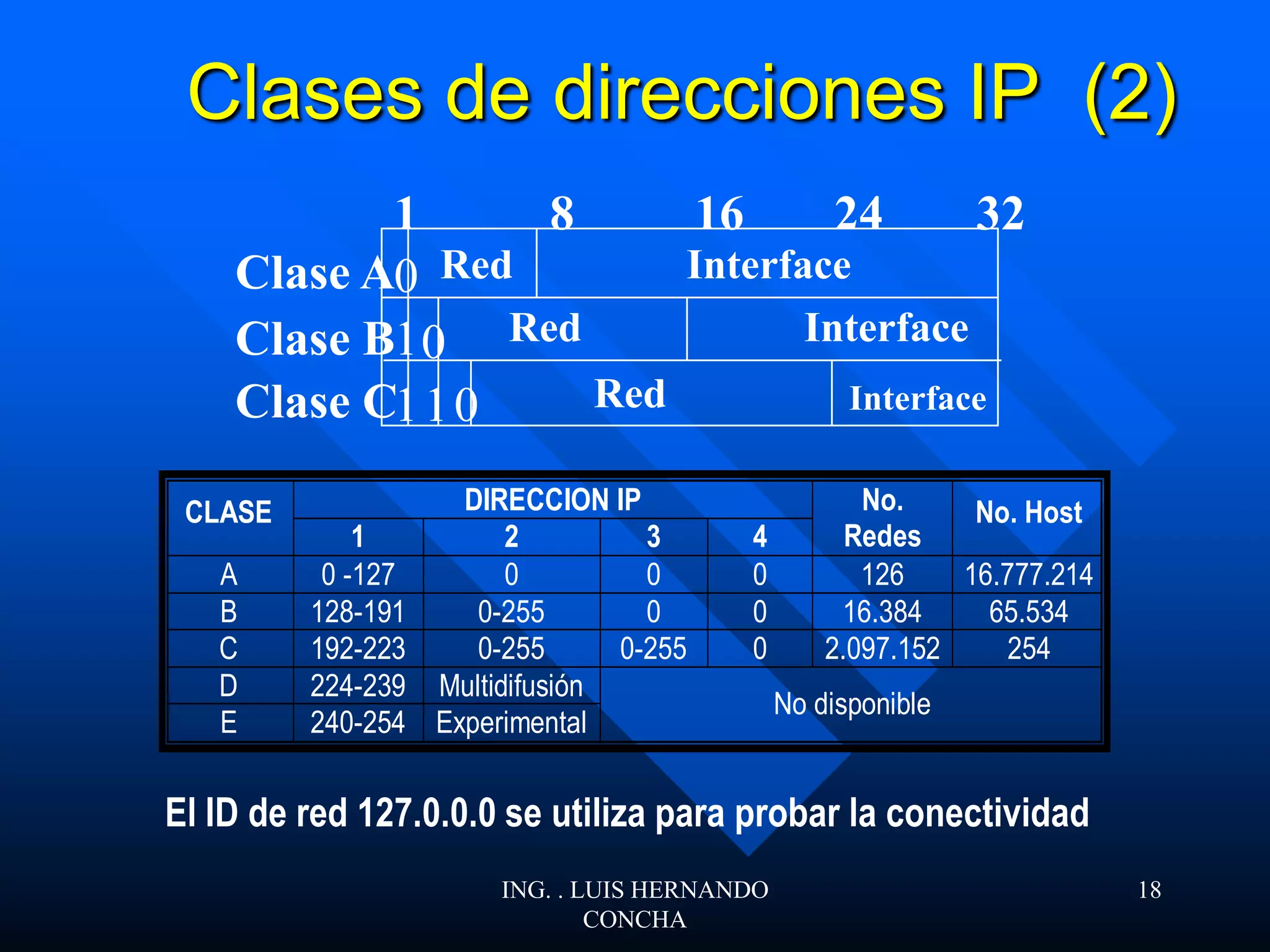

18. Clases de direcciones IP (2)
DIRECCION IPCLASE
1 2 3 4
No.
Redes
No. Host
A 0 -127 0 0 0 126 16.777.214
B 128-191 0-255 0 0 16.384 65.534
C 192-223 0-255 0-255 0 2.097.152 254
D 224-239 Multidifusión
E 240-254 Experimental
No disponible
El ID de red 127.0.0.0 se utiliza para probar la conectividad
0
10
110
Clase A
Clase B
Clase C
1 8 16 24 32
Red Interface
Red
Red
Interface
Interface
ING. . LUIS HERNANDO
CONCHA
18

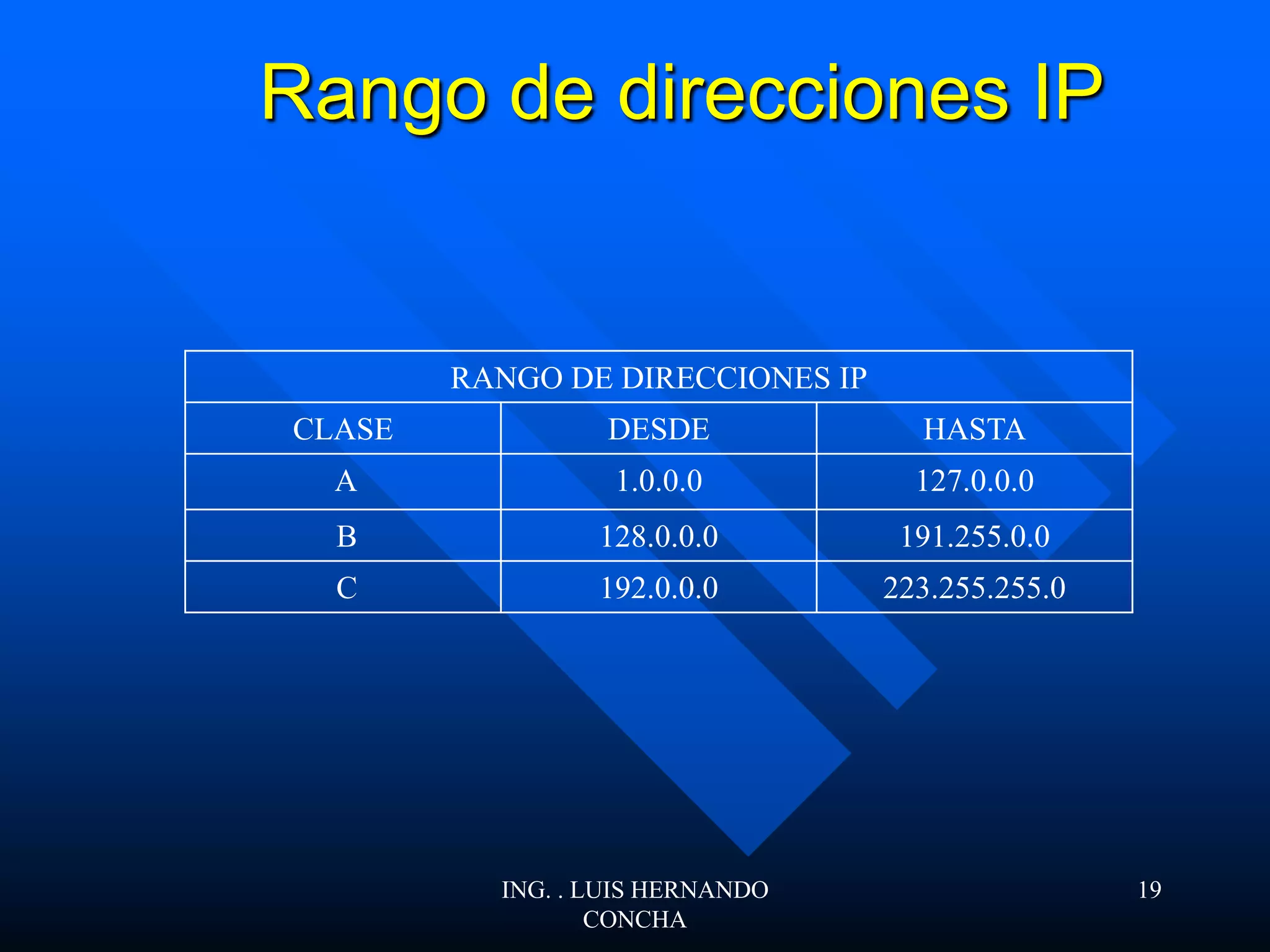

19. Rango de direcciones IP
RANGO DE DIRECCIONES IP
CLASE DESDE HASTA
A 1.0.0.0 127.0.0.0
B 128.0.0.0 191.255.0.0
C 192.0.0.0 223.255.255.0
ING. . LUIS HERNANDO
CONCHA
19

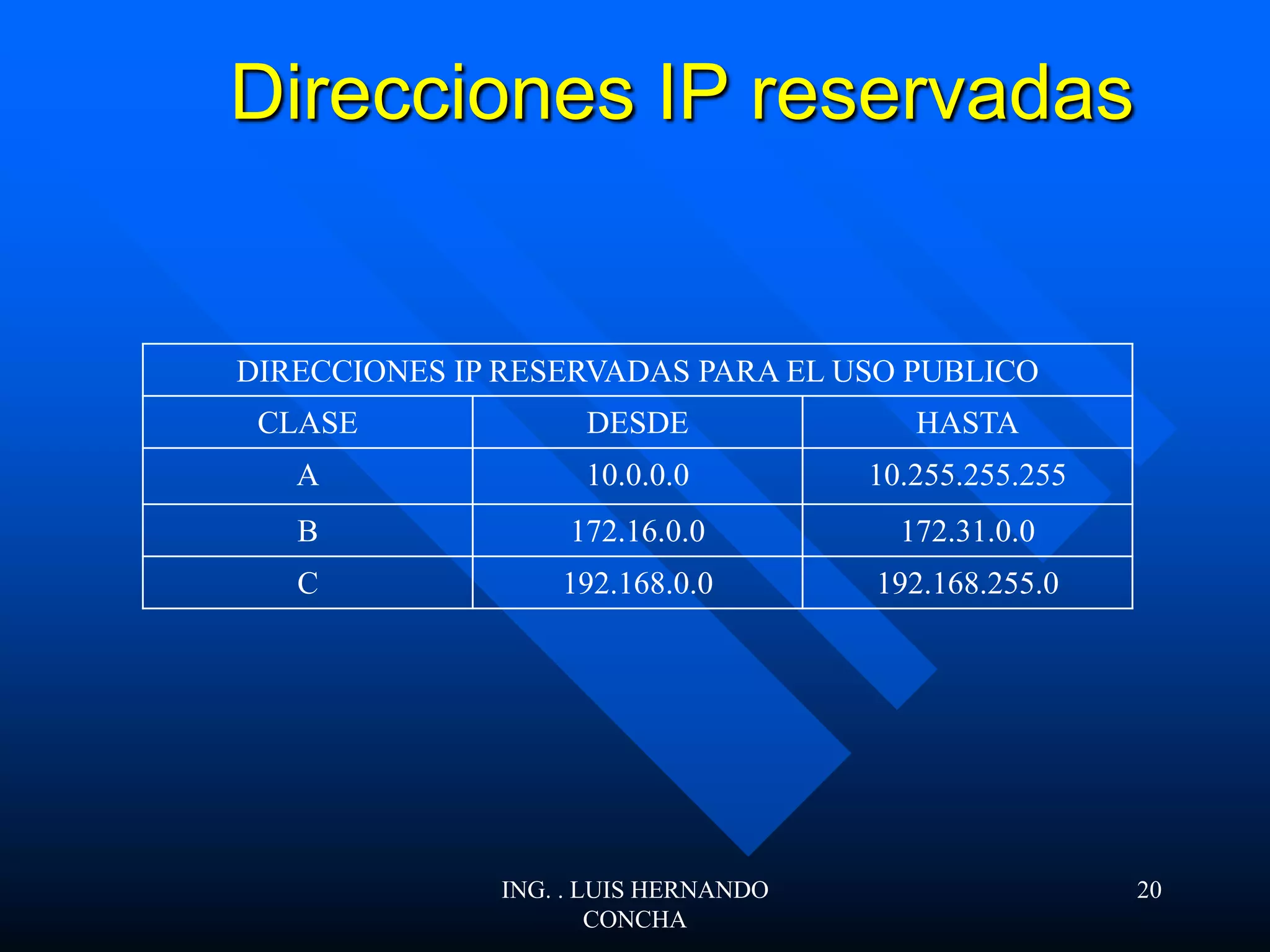

20. Direcciones IP reservadas
DIRECCIONES IP RESERVADAS PARA EL USO PUBLICO
CLASE DESDE HASTA
A 10.0.0.0 10.255.255.255
B 172.16.0.0 172.31.0.0
C 192.168.0.0 192.168.255.0
ING. . LUIS HERNANDO
CONCHA
20

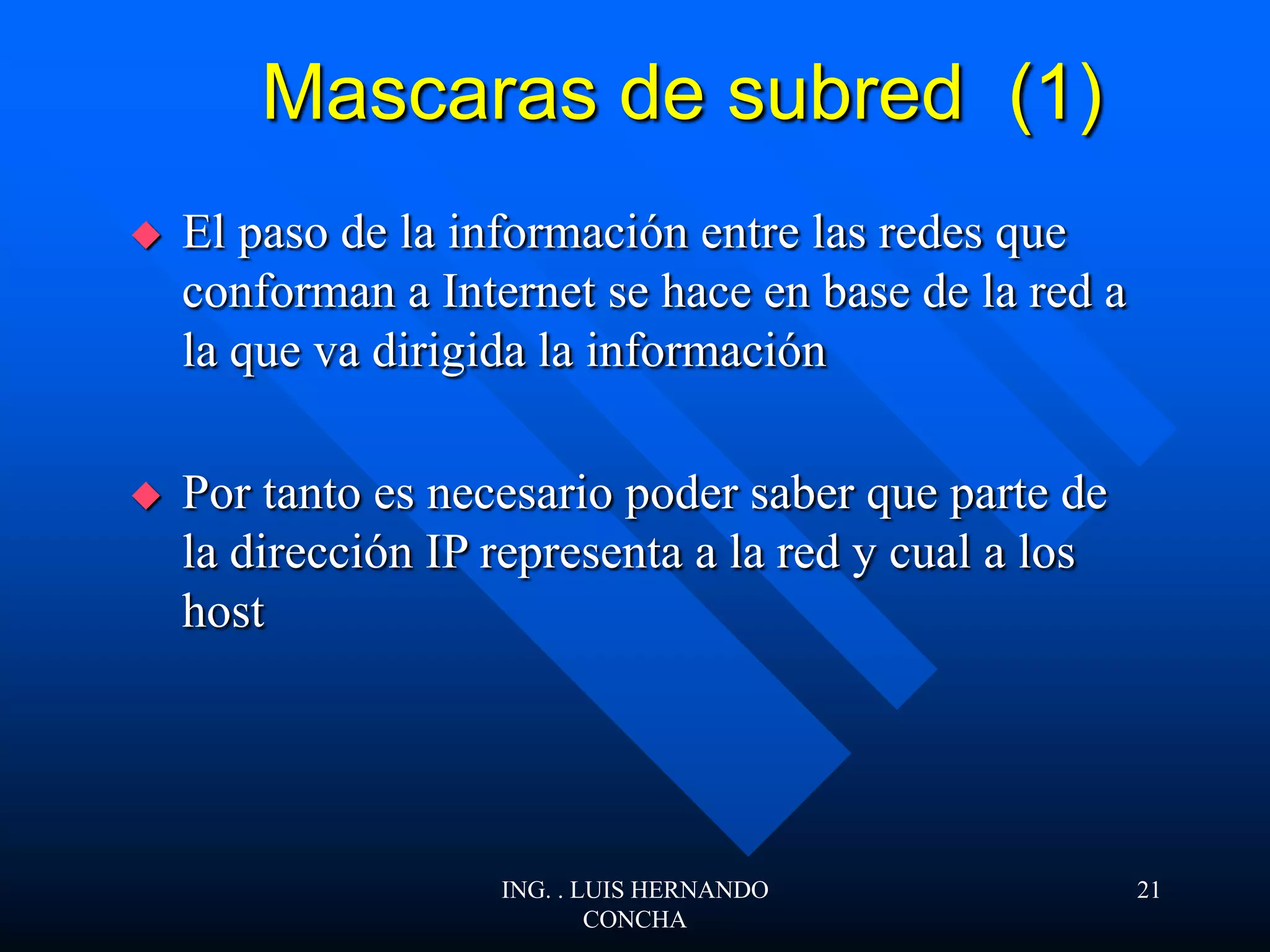

21. Mascaras de subred (1)
El paso de la información entre las redes que
conforman a Internet se hace en base de la red a
la que va dirigida la información
Por tanto es necesario poder saber que parte de
la dirección IP representa a la red y cual a los
host
ING. . LUIS HERNANDO
CONCHA
21

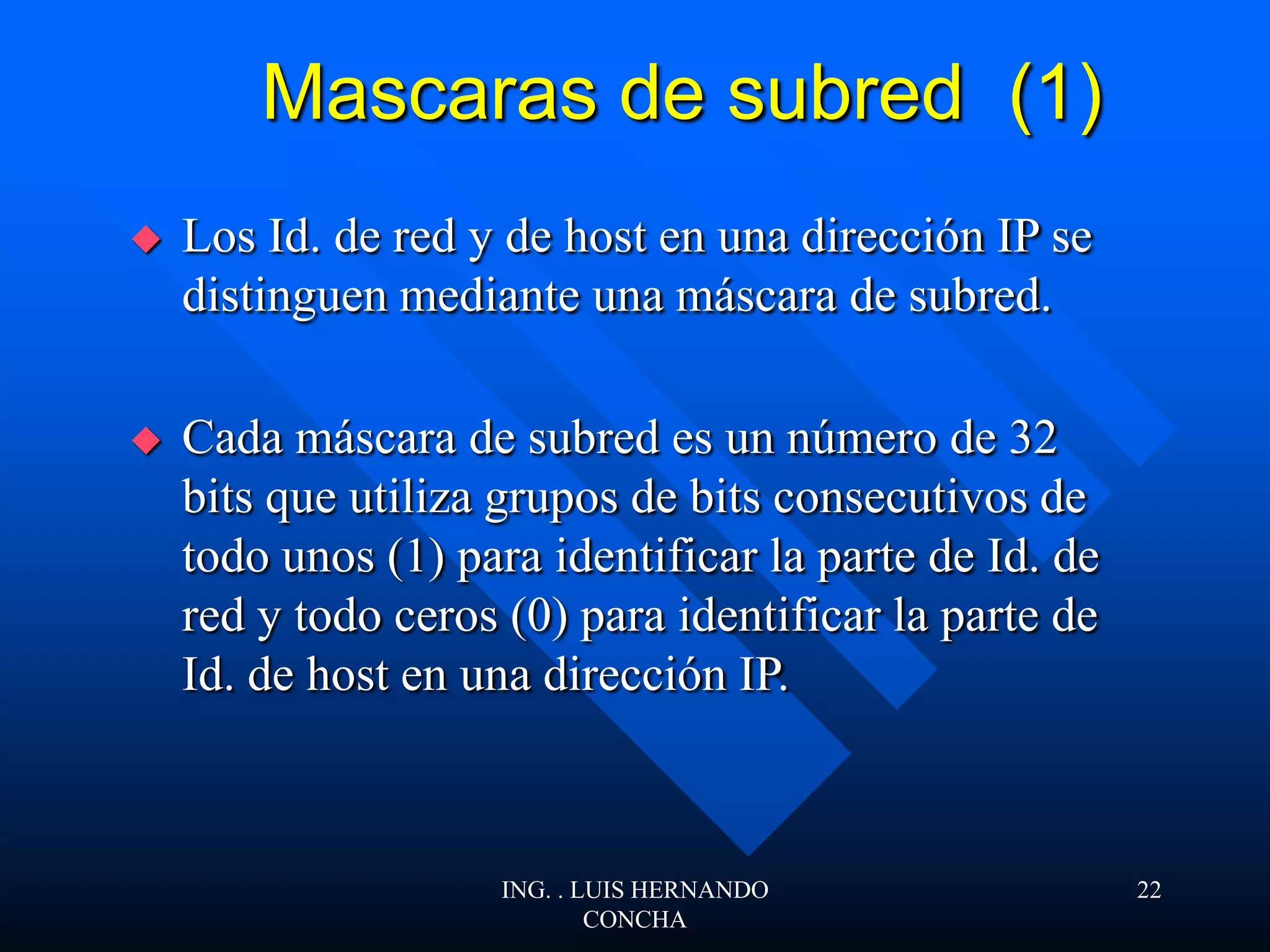

22. Mascaras de subred (1)
Los Id. de red y de host en una dirección IP se
distinguen mediante una máscara de subred.
Cada máscara de subred es un número de 32
bits que utiliza grupos de bits consecutivos de
todo unos (1) para identificar la parte de Id. de
red y todo ceros (0) para identificar la parte de
Id. de host en una dirección IP.
ING. . LUIS HERNANDO
CONCHA
22

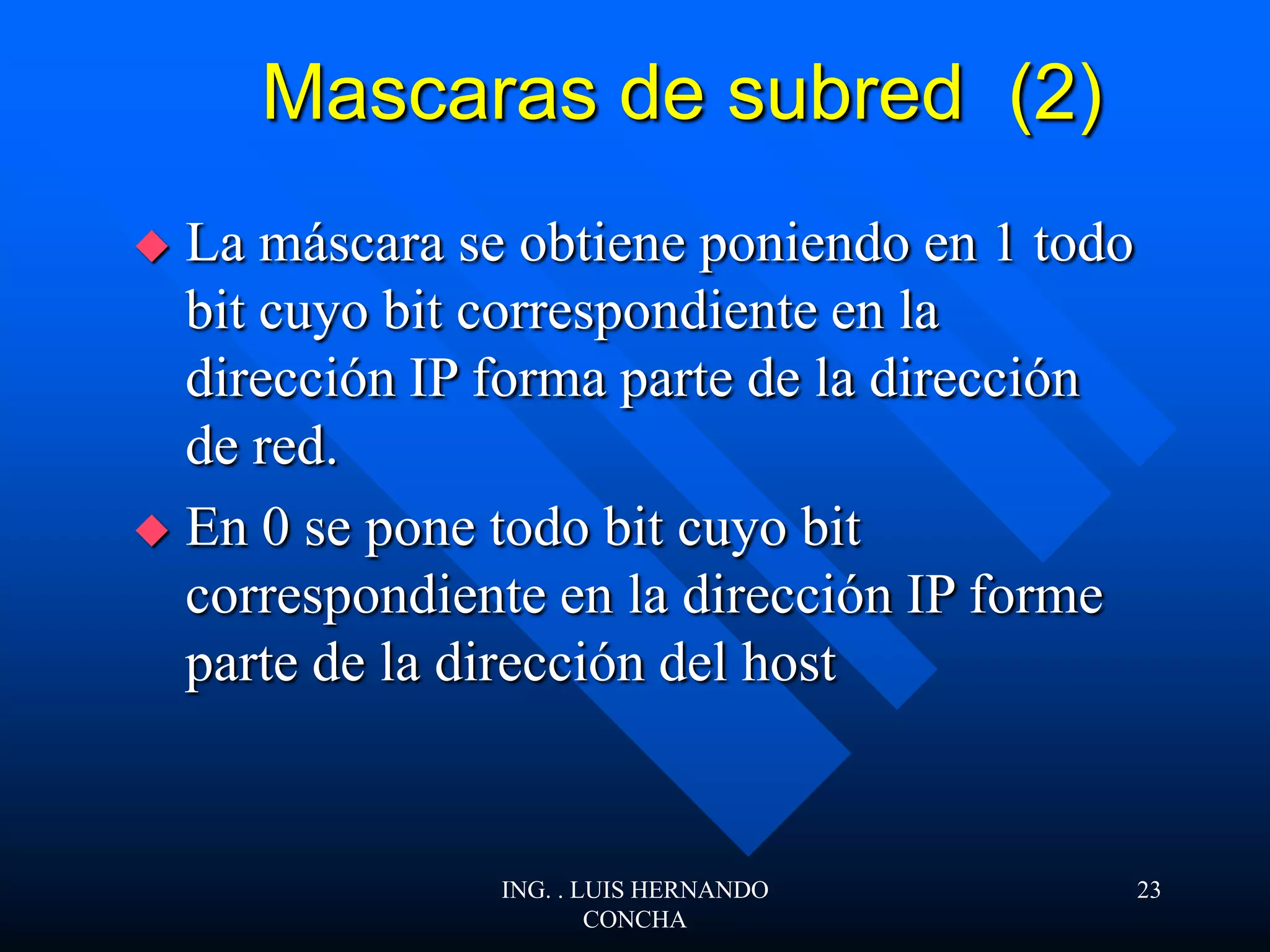

23. Mascaras de subred (2)
La máscara se obtiene poniendo en 1 todo
bit cuyo bit correspondiente en la
dirección IP forma parte de la dirección
de red.
En 0 se pone todo bit cuyo bit
correspondiente en la dirección IP forme
parte de la dirección del host
ING. . LUIS HERNANDO
CONCHA
23

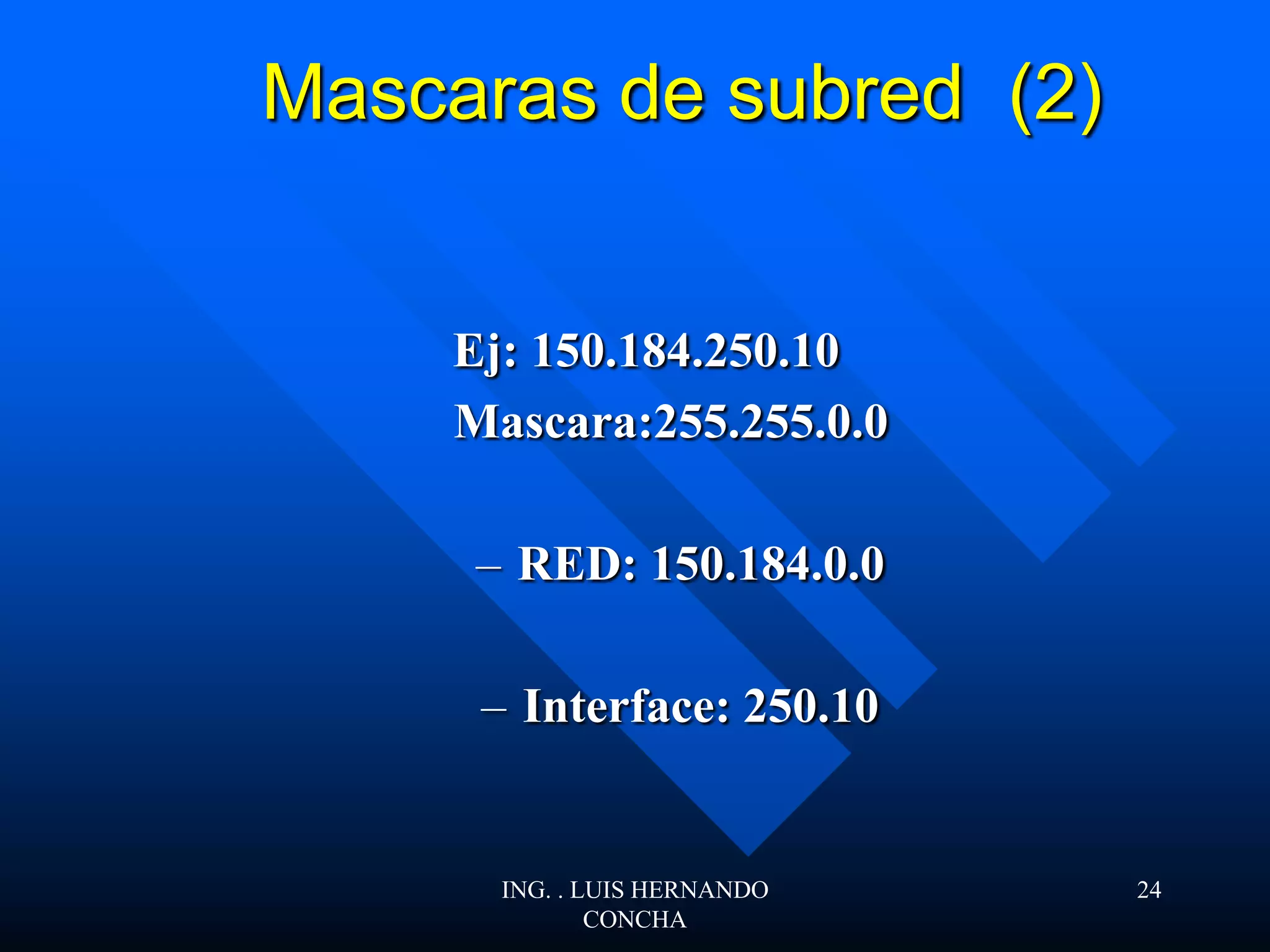

24. Mascaras de subred (2)
Ej: 150.184.250.10
Mascara:255.255.0.0
– RED: 150.184.0.0
– Interface: 250.10
ING. . LUIS HERNANDO
CONCHA
24

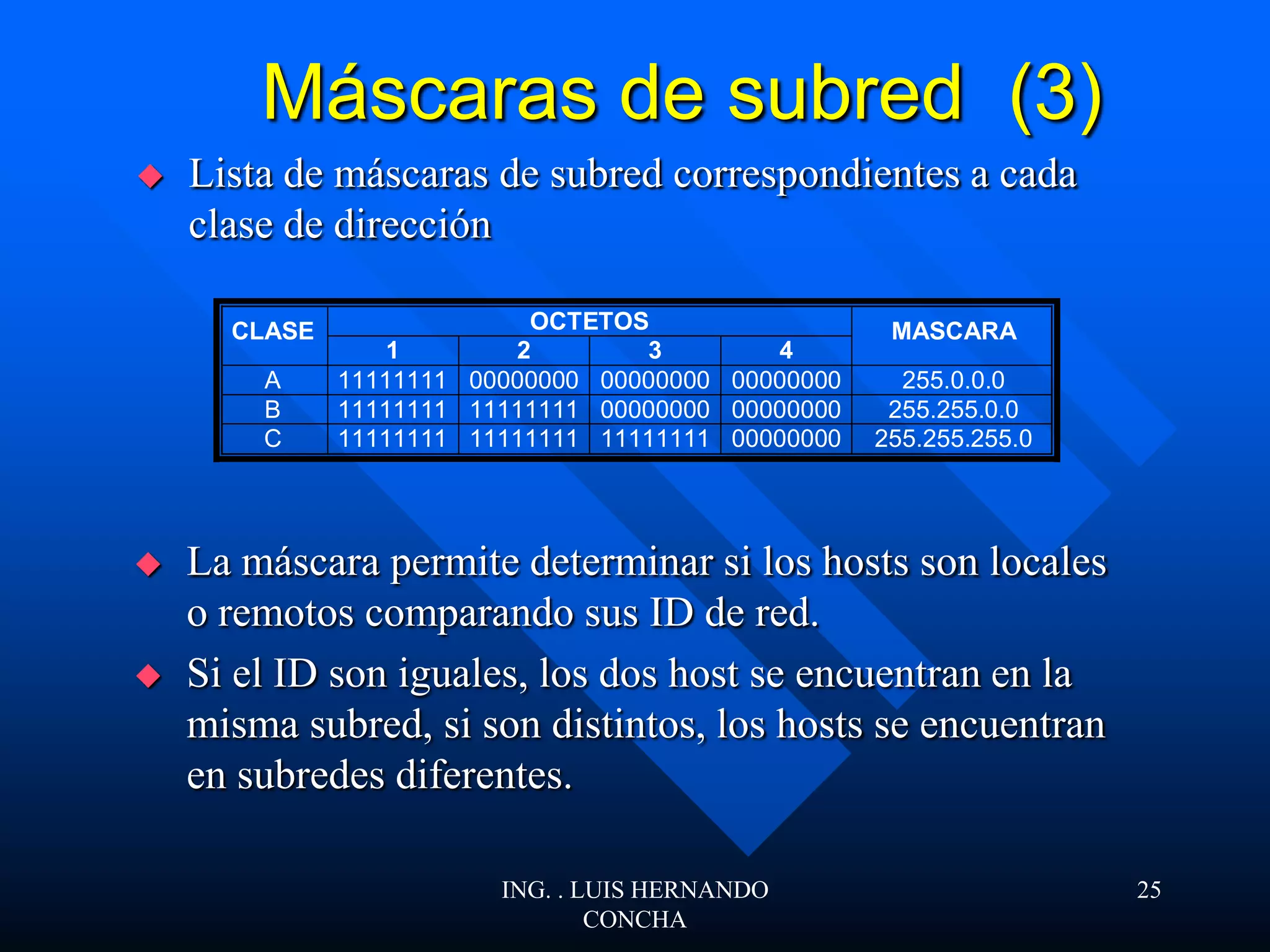

25. Máscaras de subred (3)
Lista de máscaras de subred correspondientes a cada
clase de dirección
OCTETOSCLASE
1 2 3 4
MASCARA
A 11111111 00000000 00000000 00000000 255.0.0.0
B 11111111 11111111 00000000 00000000 255.255.0.0
C 11111111 11111111 11111111 00000000 255.255.255.0
La máscara permite determinar si los hosts son locales
o remotos comparando sus ID de red.
Si el ID son iguales, los dos host se encuentran en la
misma subred, si son distintos, los hosts se encuentran
en subredes diferentes.
ING. . LUIS HERNANDO
CONCHA
25

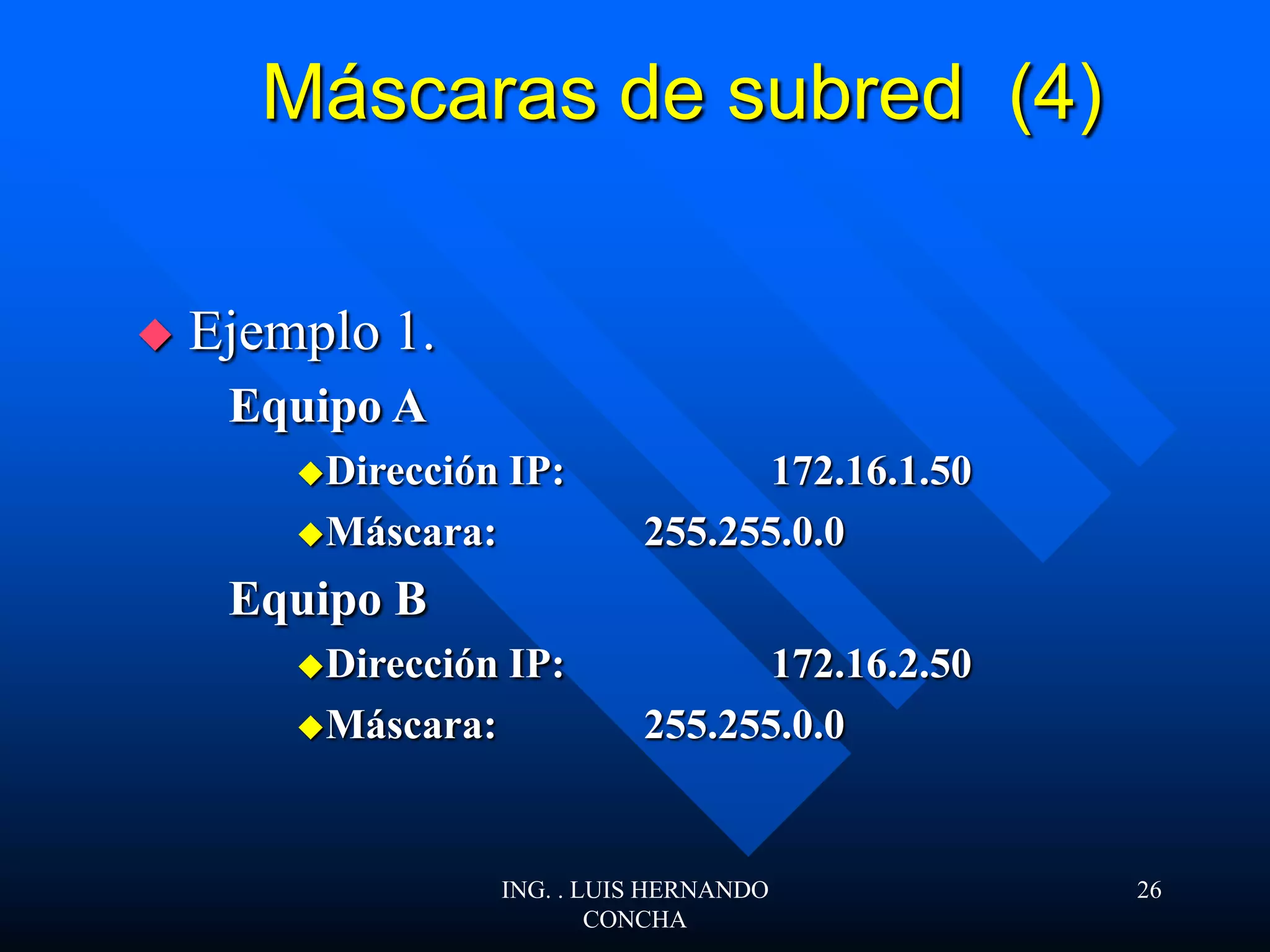

26. Máscaras de subred (4)
Ejemplo 1.
Equipo A
Dirección IP: 172.16.1.50
Máscara: 255.255.0.0
Equipo B
Dirección IP: 172.16.2.50
Máscara: 255.255.0.0
ING. . LUIS HERNANDO
CONCHA
26

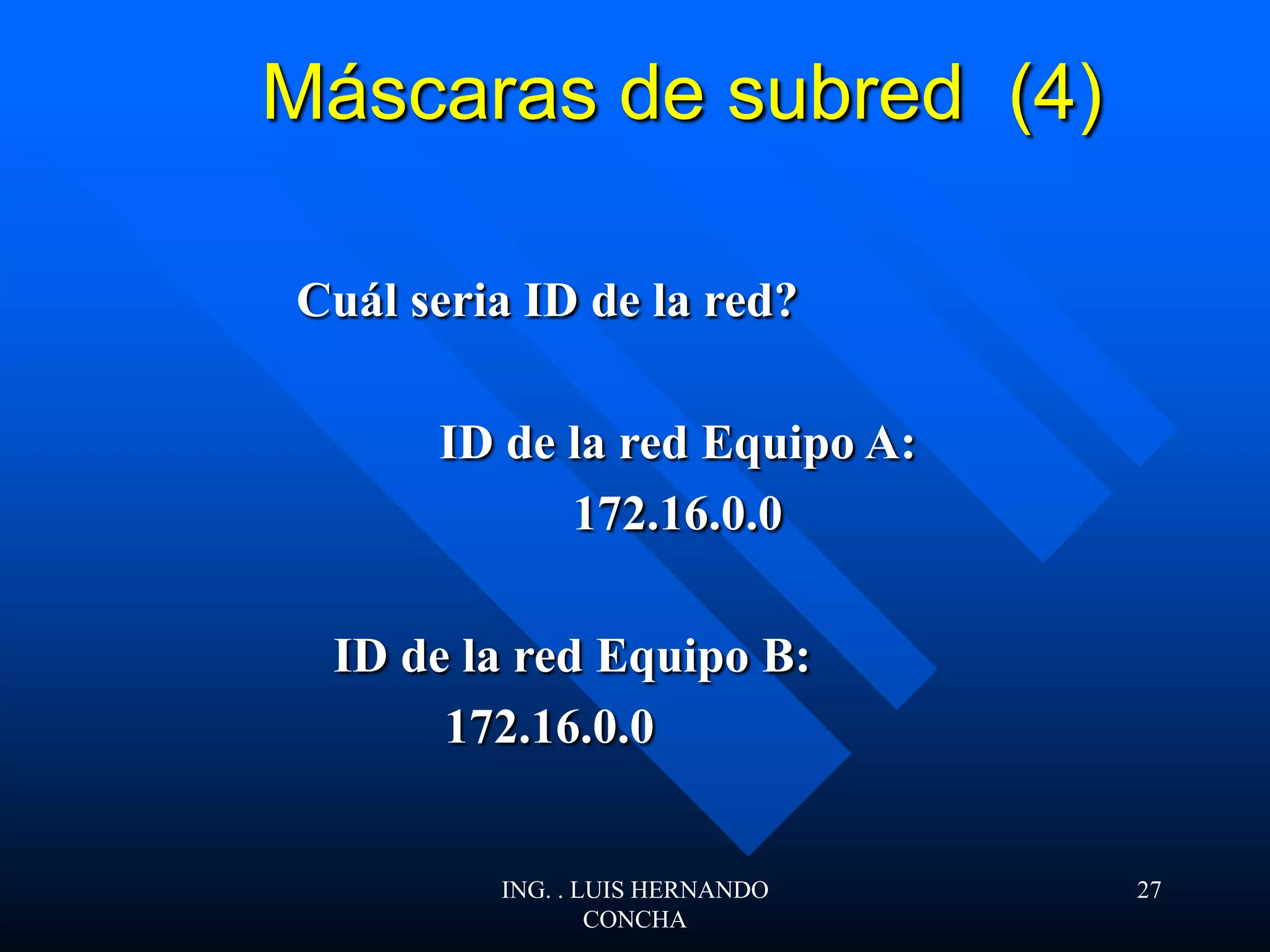

27. Máscaras de subred (4)
Cuál seria ID de la red?
ID de la red Equipo A:
172.16.0.0
ID de la red Equipo B:
172.16.0.0
ING. . LUIS HERNANDO
CONCHA
27

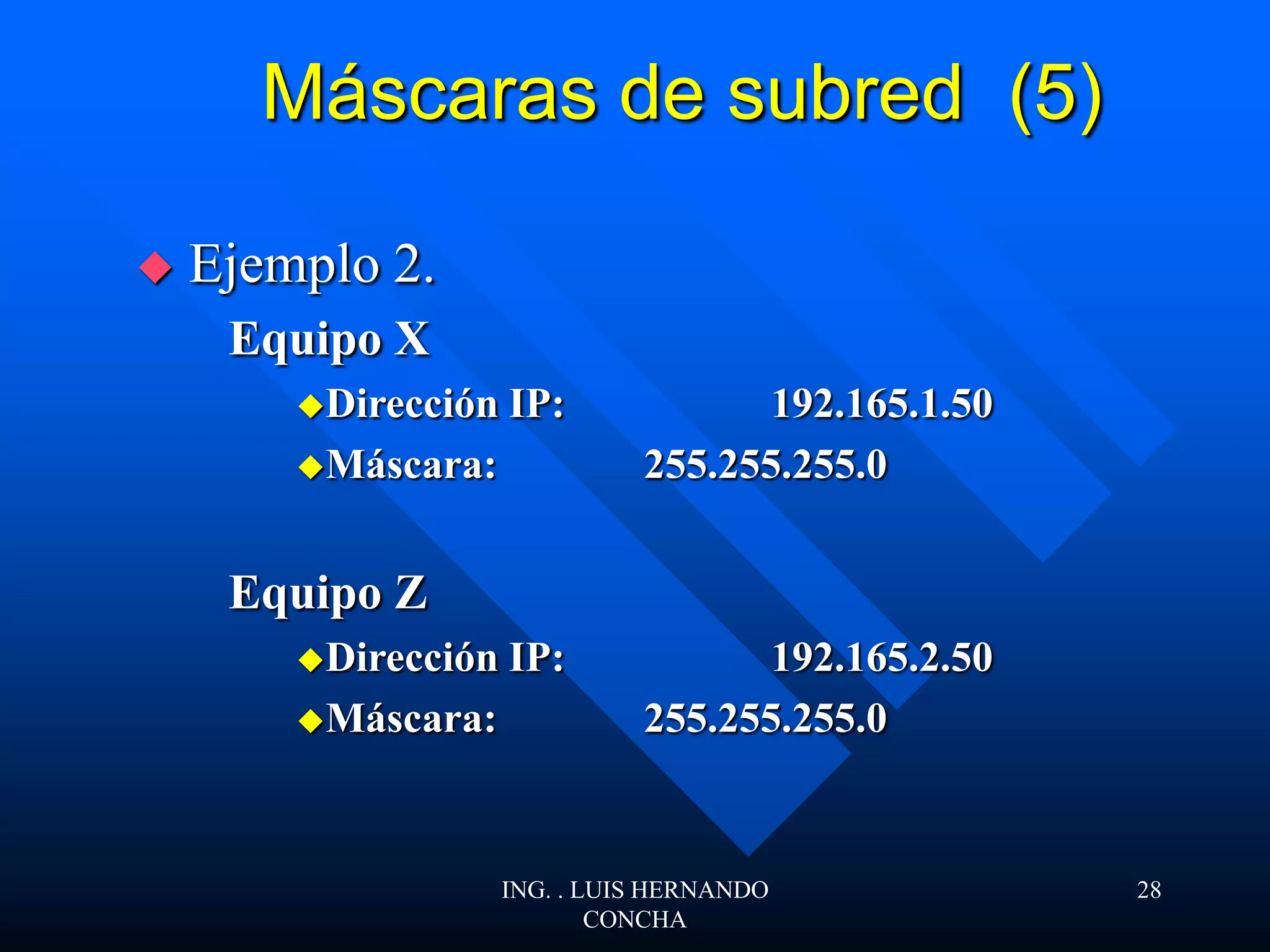

28. Máscaras de subred (5)
Ejemplo 2.
Equipo X
Dirección IP: 192.165.1.50
Máscara: 255.255.255.0
Equipo Z
Dirección IP: 192.165.2.50
Máscara: 255.255.255.0
ING. . LUIS HERNANDO
CONCHA
28

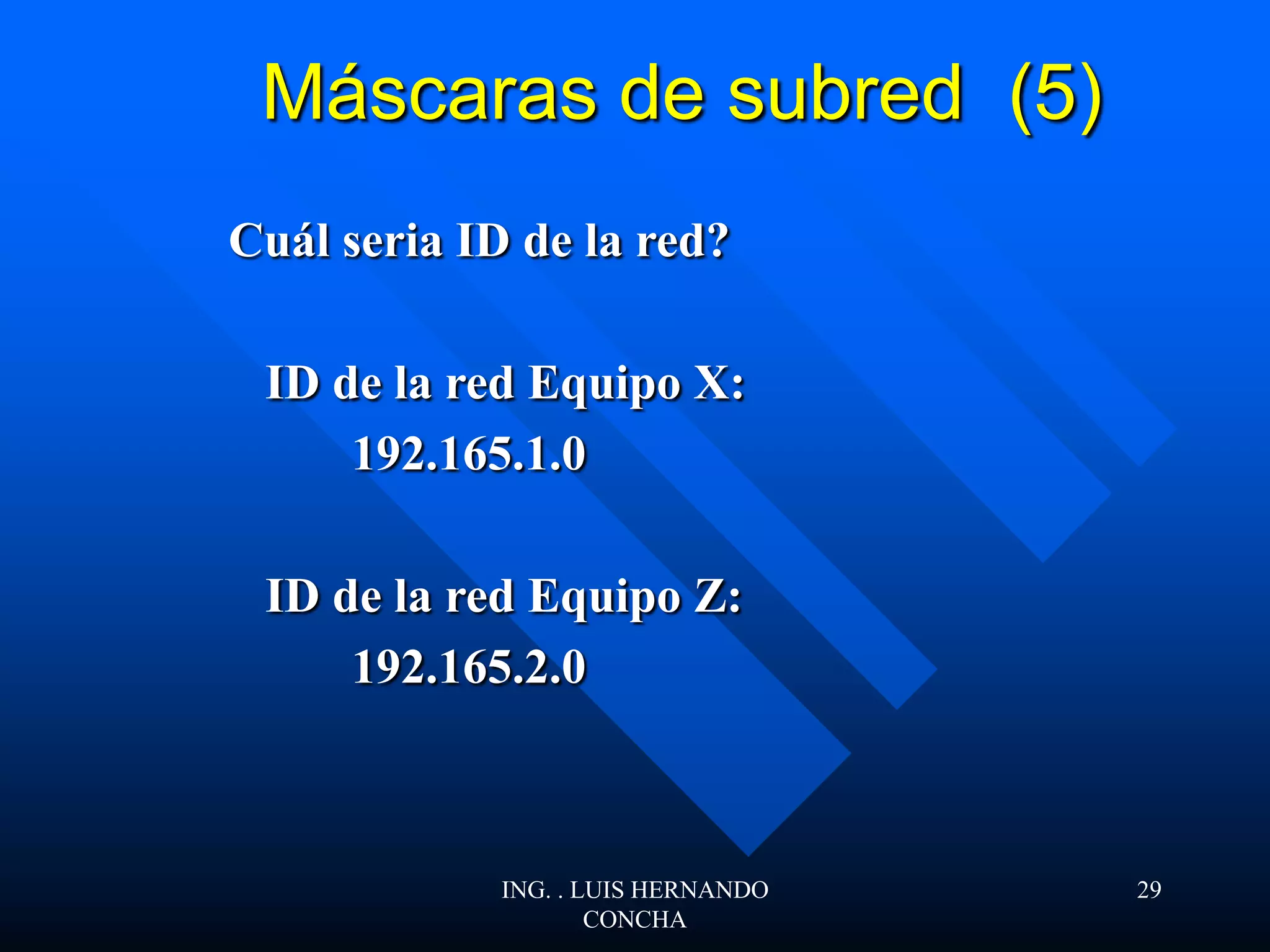

29. Máscaras de subred (5)
Cuál seria ID de la red?
ID de la red Equipo X:
192.165.1.0
ID de la red Equipo Z:
192.165.2.0
ING. . LUIS HERNANDO
CONCHA
29

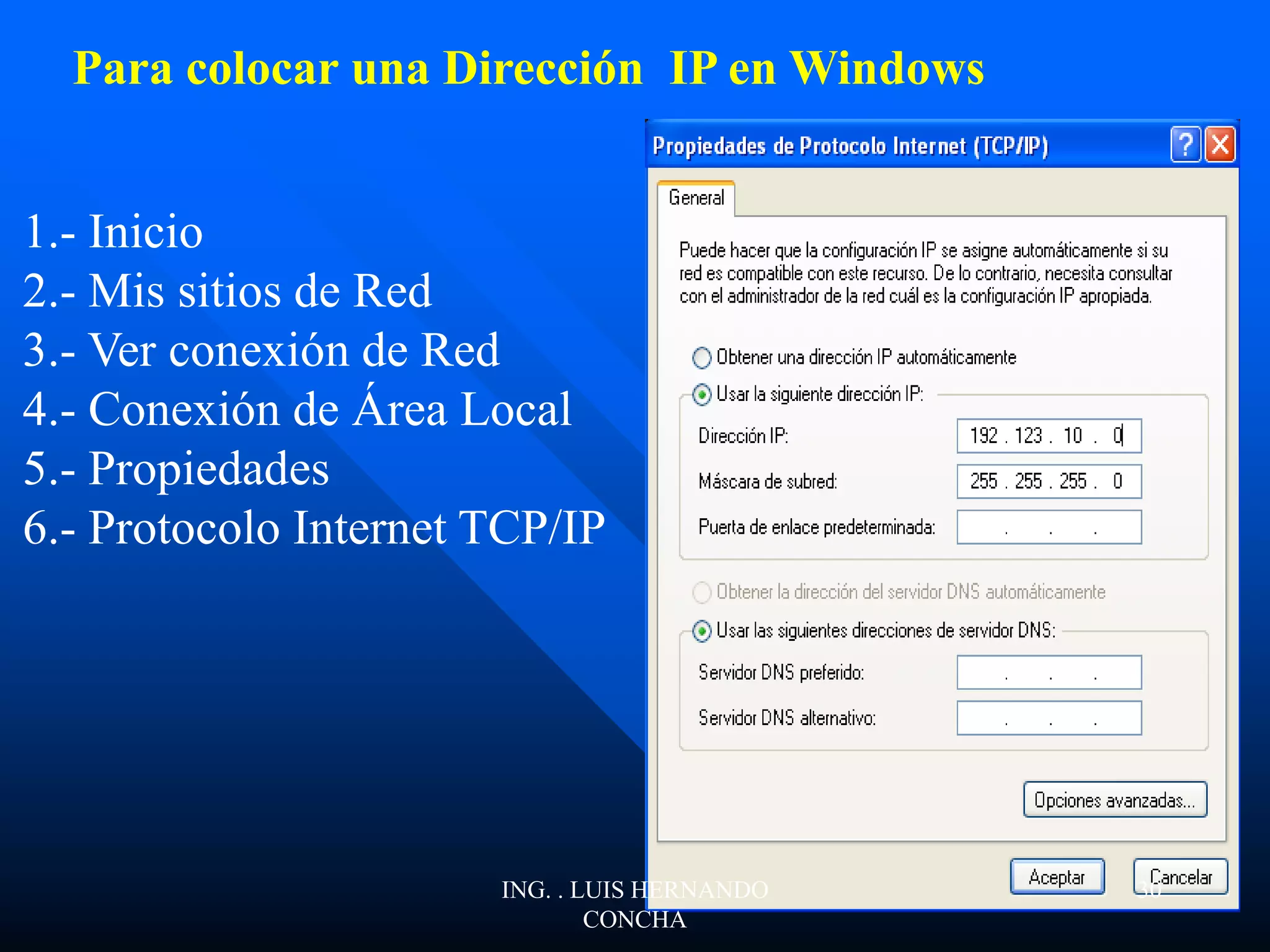

30. 1.- Inicio
2.- Mis sitios de Red
3.- Ver conexión de Red
4.- Conexión de Área Local
5.- Propiedades
6.- Protocolo Internet TCP/IP
Para colocar una Dirección IP en Windows
ING. . LUIS HERNANDO
CONCHA
30

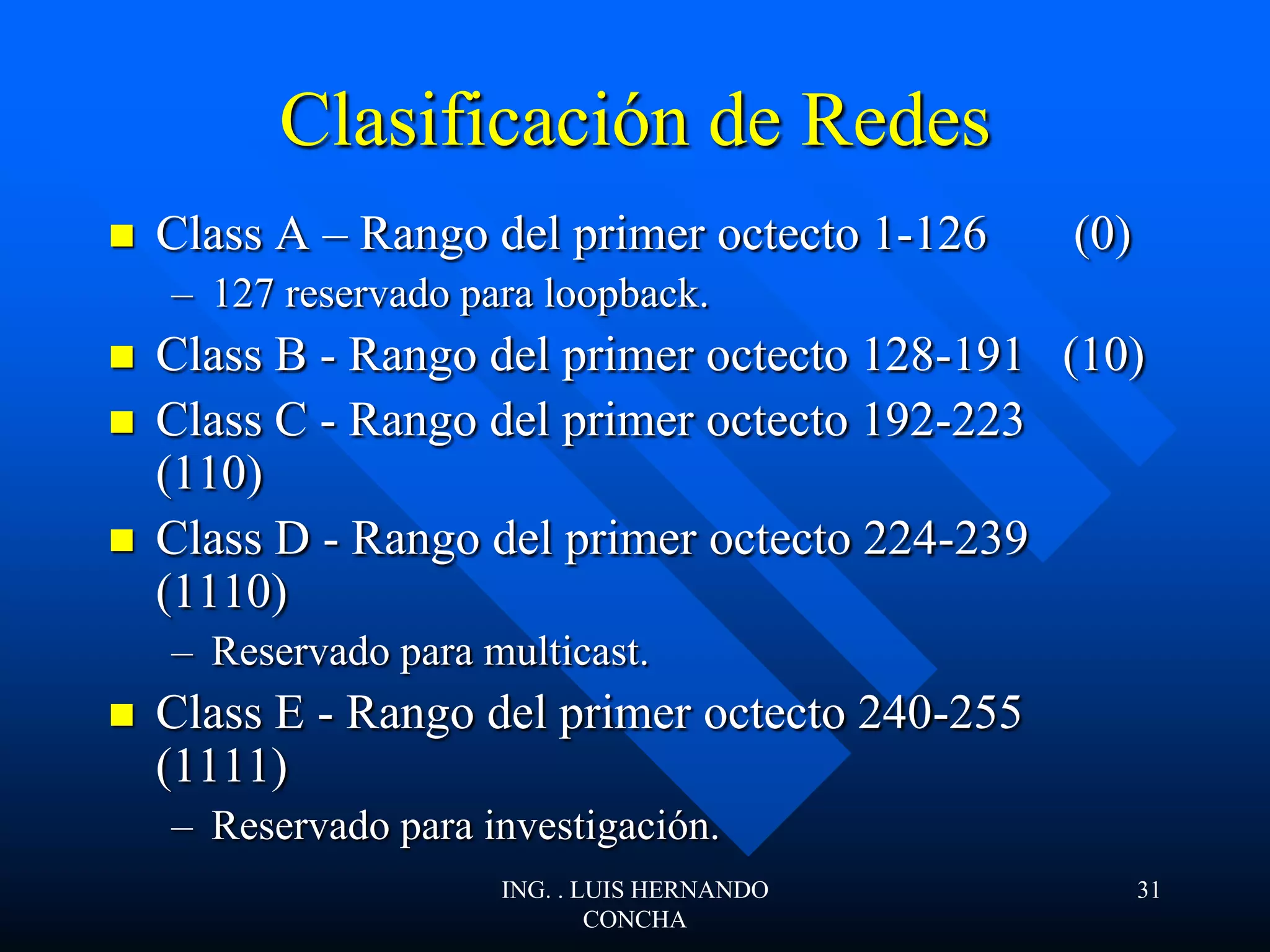

31. Clasificación de Redes
Class A – Rango del primer octecto 1-126 (0)
– 127 reservado para loopback.
Class B - Rango del primer octecto 128-191 (10)
Class C - Rango del primer octecto 192-223
(110)
Class D - Rango del primer octecto 224-239
(1110)
– Reservado para multicast.
Class E - Rango del primer octecto 240-255
(1111)
– Reservado para investigación.
ING. . LUIS HERNANDO
CONCHA
31

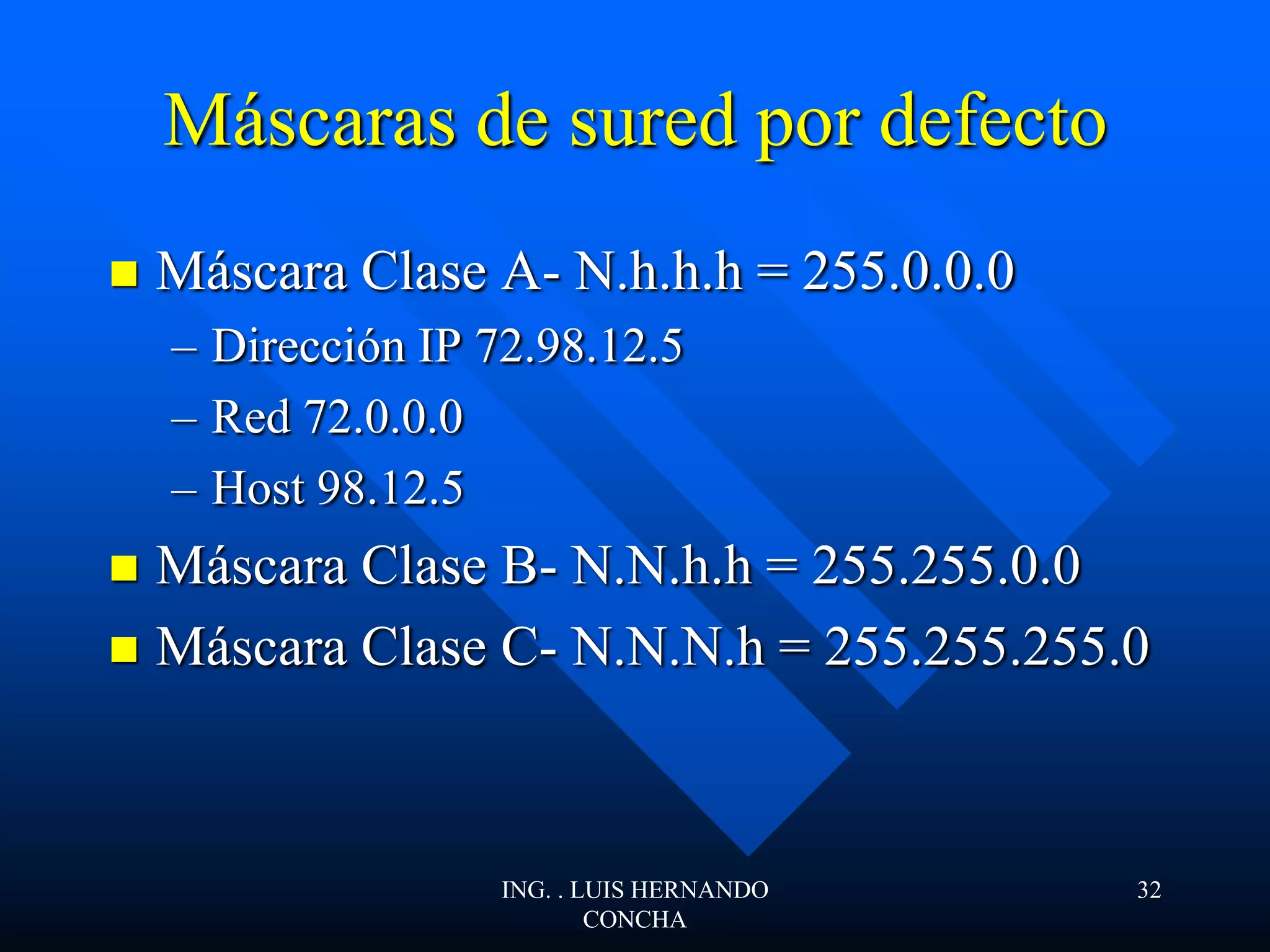

32. Máscaras de sured por defecto
Máscara Clase A- N.h.h.h = 255.0.0.0
– Dirección IP 72.98.12.5
– Red 72.0.0.0
– Host 98.12.5
Máscara Clase B- N.N.h.h = 255.255.0.0
Máscara Clase C- N.N.N.h = 255.255.255.0
ING. . LUIS HERNANDO
CONCHA
32

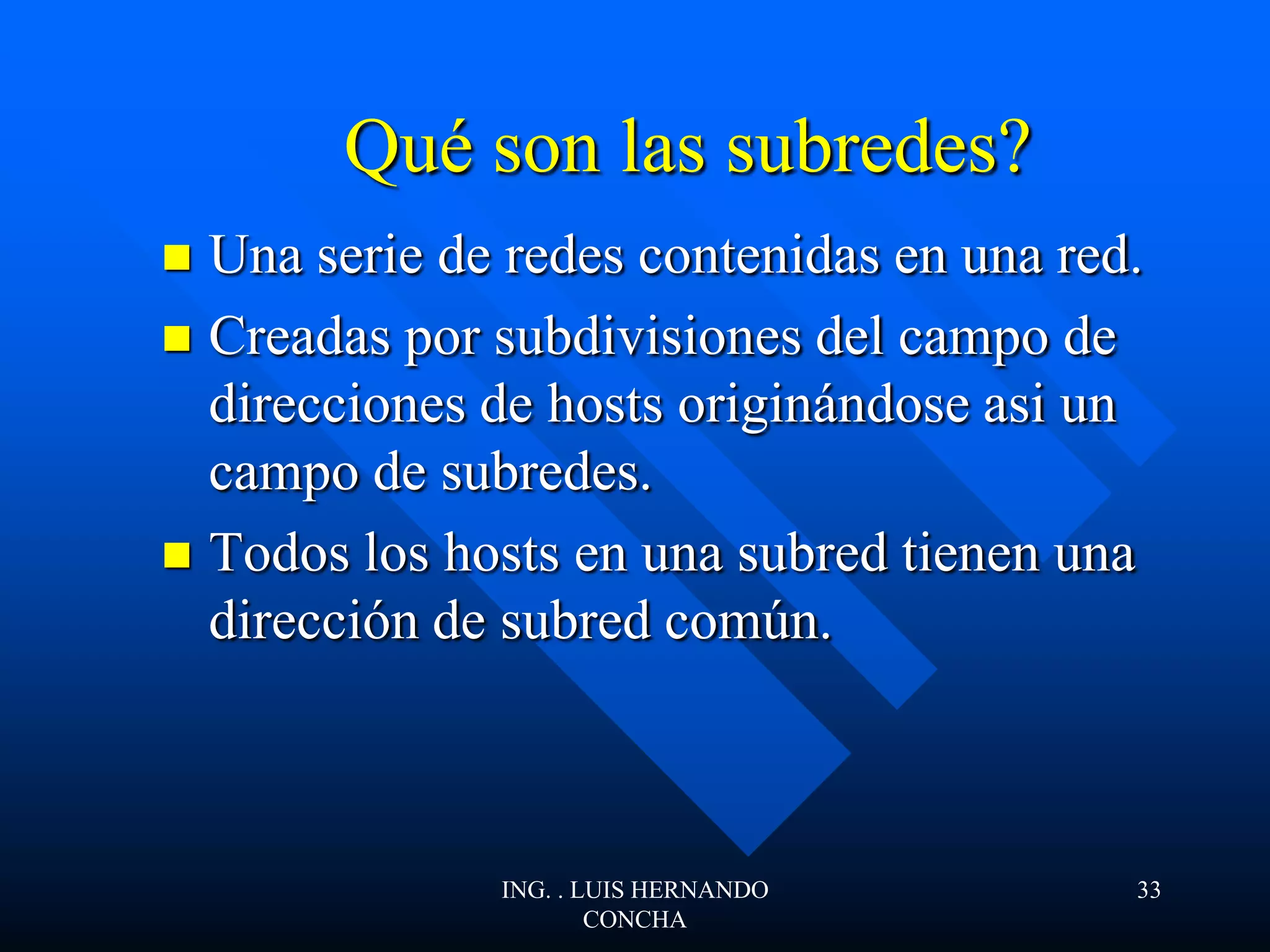

33. Qué son las subredes?
Una serie de redes contenidas en una red.
Creadas por subdivisiones del campo de
direcciones de hosts originándose asi un
campo de subredes.
Todos los hosts en una subred tienen una
dirección de subred común.
ING. . LUIS HERNANDO
CONCHA
33

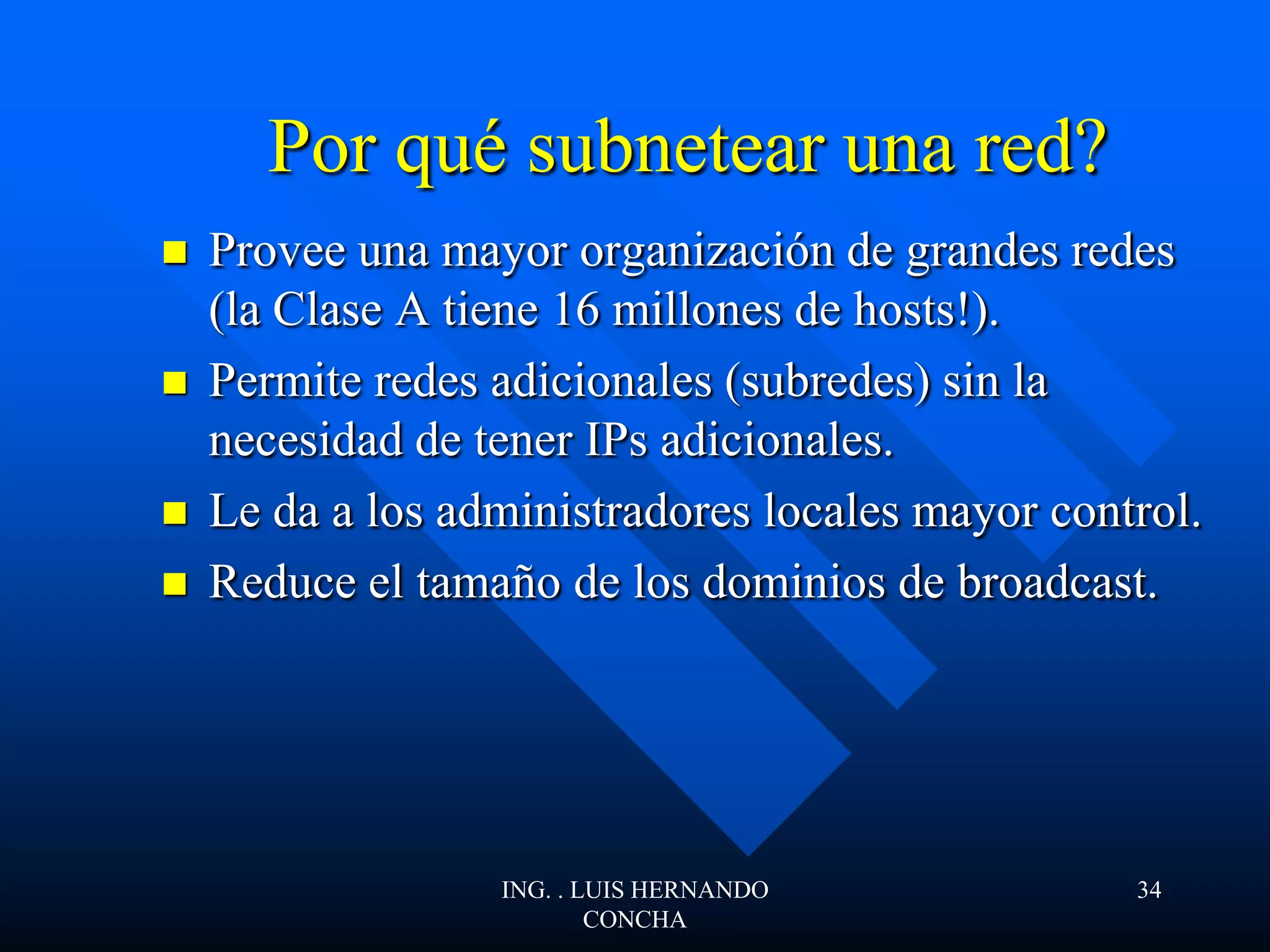

34. Por qué subnetear una red?
Provee una mayor organización de grandes redes
(la Clase A tiene 16 millones de hosts!).
Permite redes adicionales (subredes) sin la
necesidad de tener IPs adicionales.
Le da a los administradores locales mayor control.
Reduce el tamaño de los dominios de broadcast.
ING. . LUIS HERNANDO
CONCHA
34

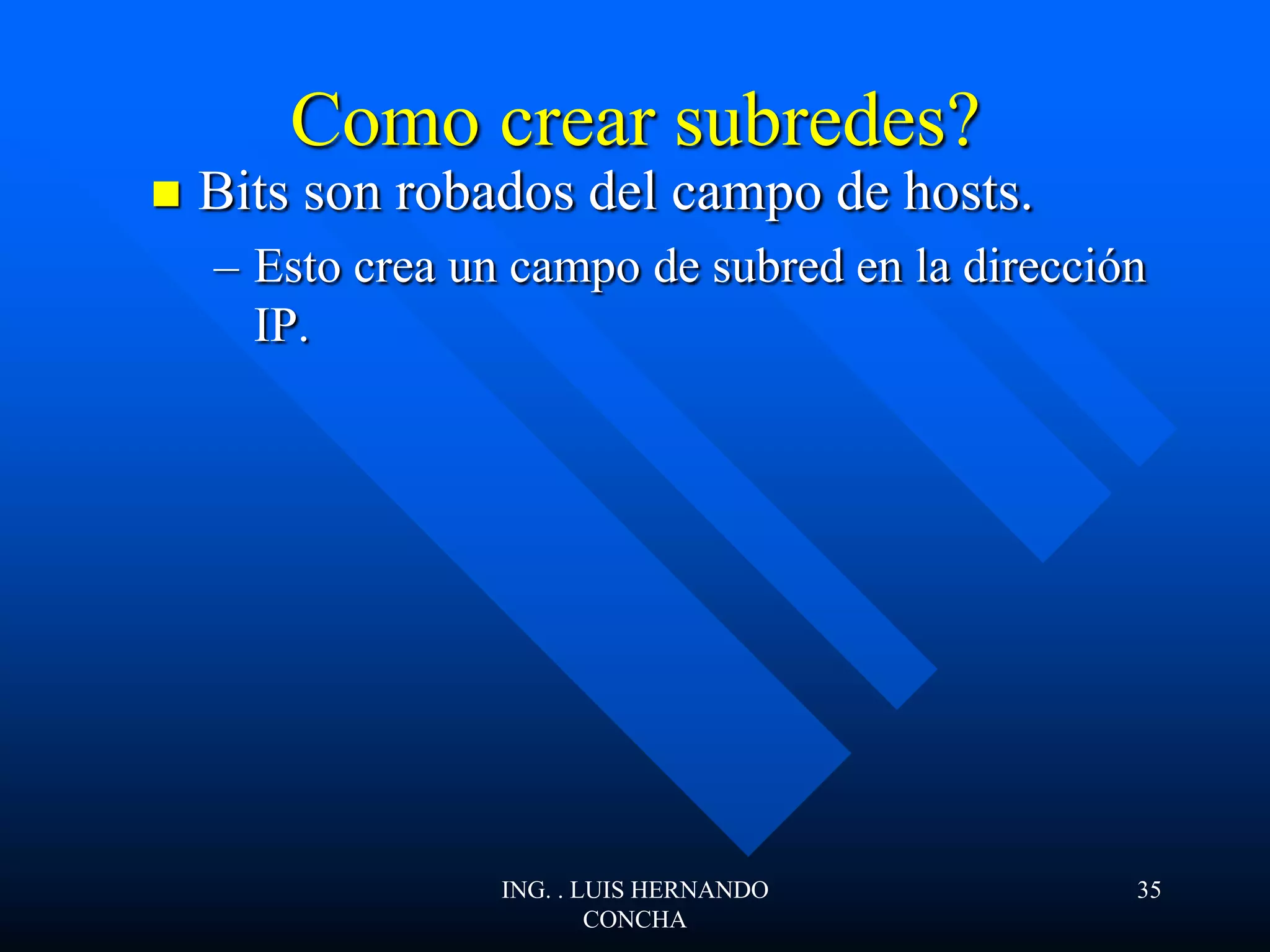

35. Como crear subredes?
Bits son robados del campo de hosts.
– Esto crea un campo de subred en la dirección
IP.
ING. . LUIS HERNANDO
CONCHA
35

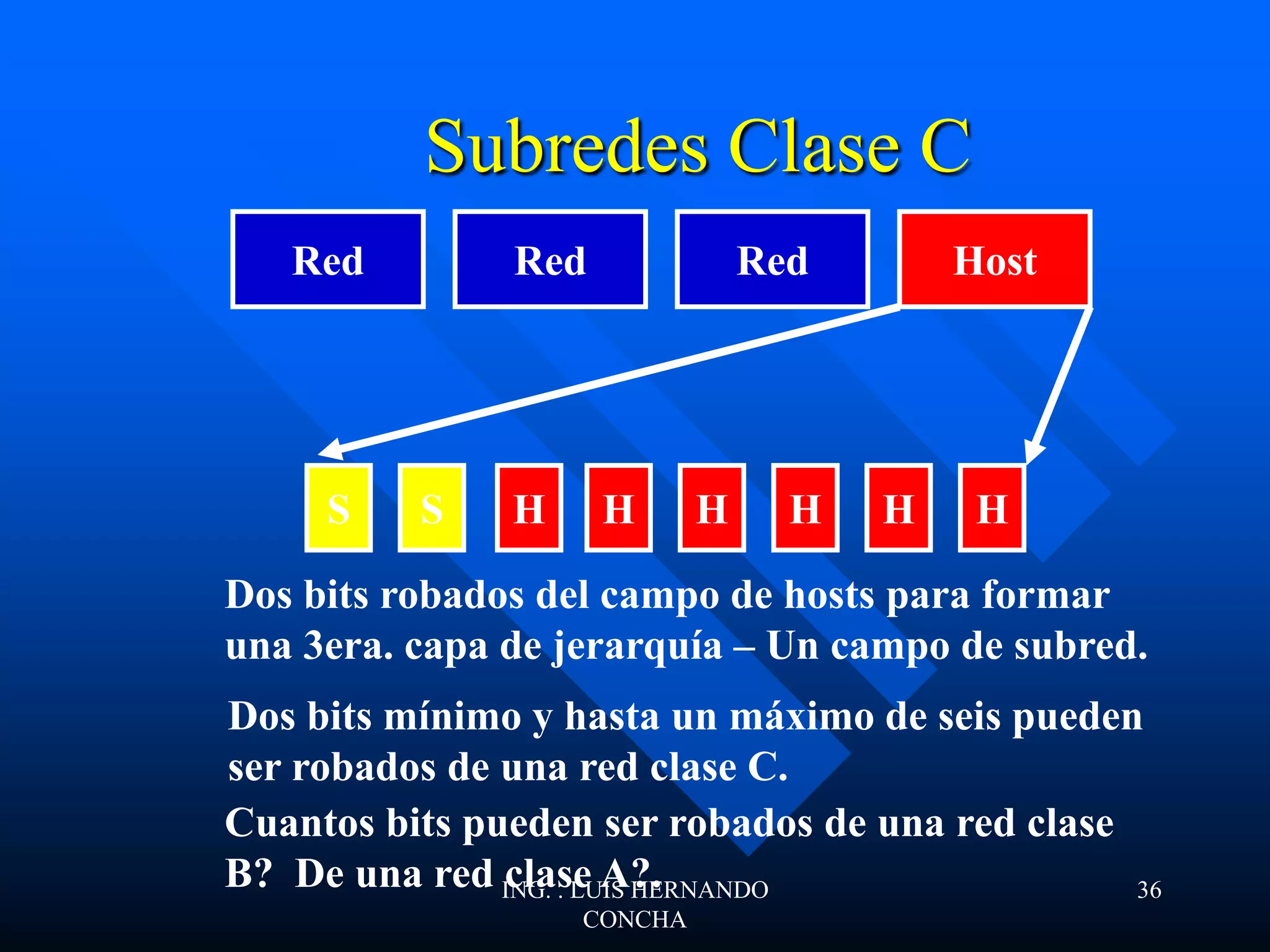

36. Subredes Clase C
RedRed Red Host
S HH H H H HS
Dos bits robados del campo de hosts para formar
una 3era. capa de jerarquía – Un campo de subred.
Dos bits mínimo y hasta un máximo de seis pueden
ser robados de una red clase C.
Cuantos bits pueden ser robados de una red clase
B? De una red clase A?.ING. . LUIS HERNANDO
CONCHA
36

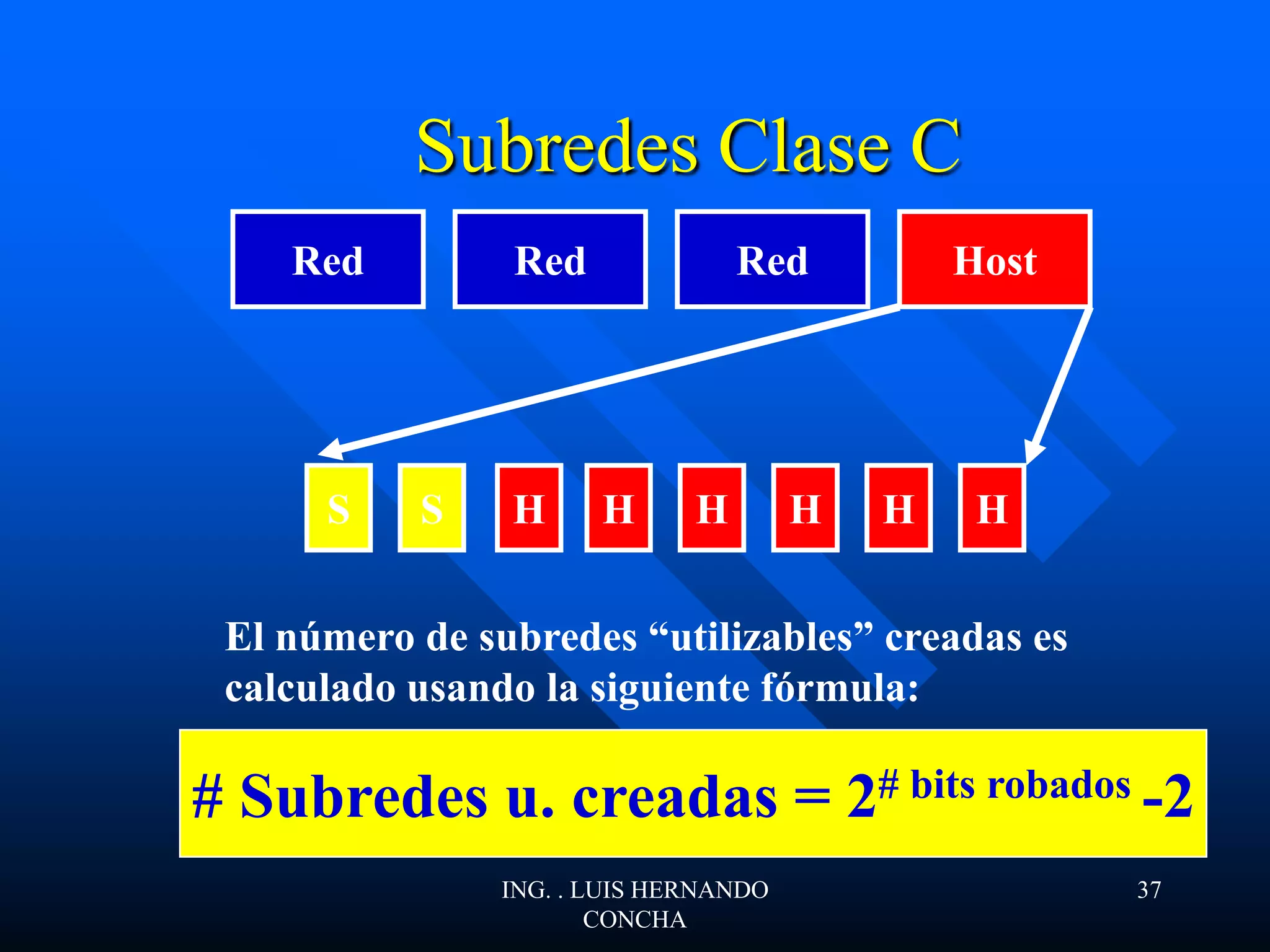

37. Subredes Clase C
RedRed Red Host
S HH H H H HS
El número de subredes “utilizables” creadas es
calculado usando la siguiente fórmula:
# Subredes u. creadas = 2# bits robados -2
ING. . LUIS HERNANDO
CONCHA
37

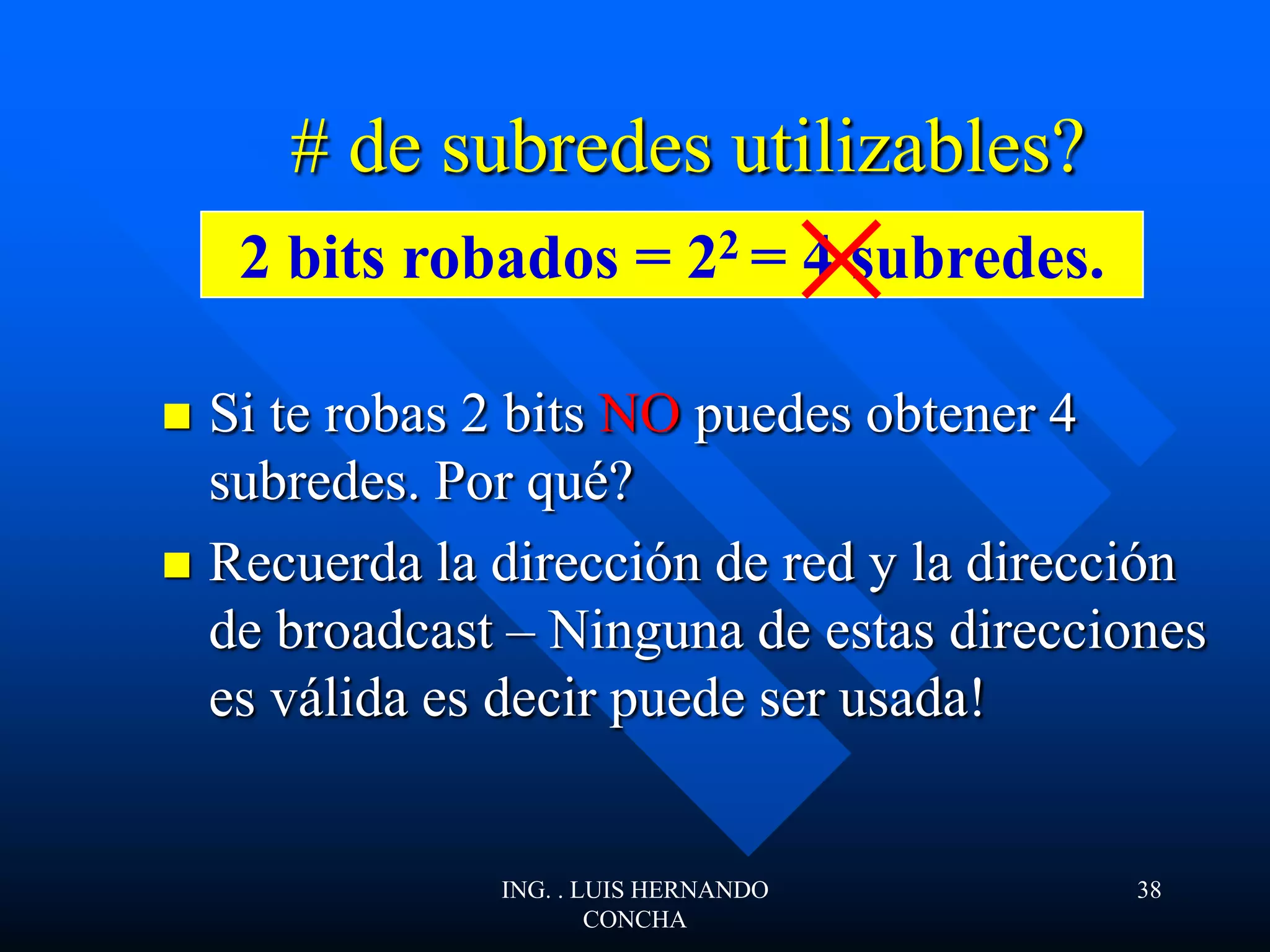

38. Si te robas 2 bits NO puedes obtener 4
subredes. Por qué?
Recuerda la dirección de red y la dirección
de broadcast – Ninguna de estas direcciones
es válida es decir puede ser usada!
# de subredes utilizables?
2 bits robados = 22 = 4 subredes.
ING. . LUIS HERNANDO
CONCHA
38

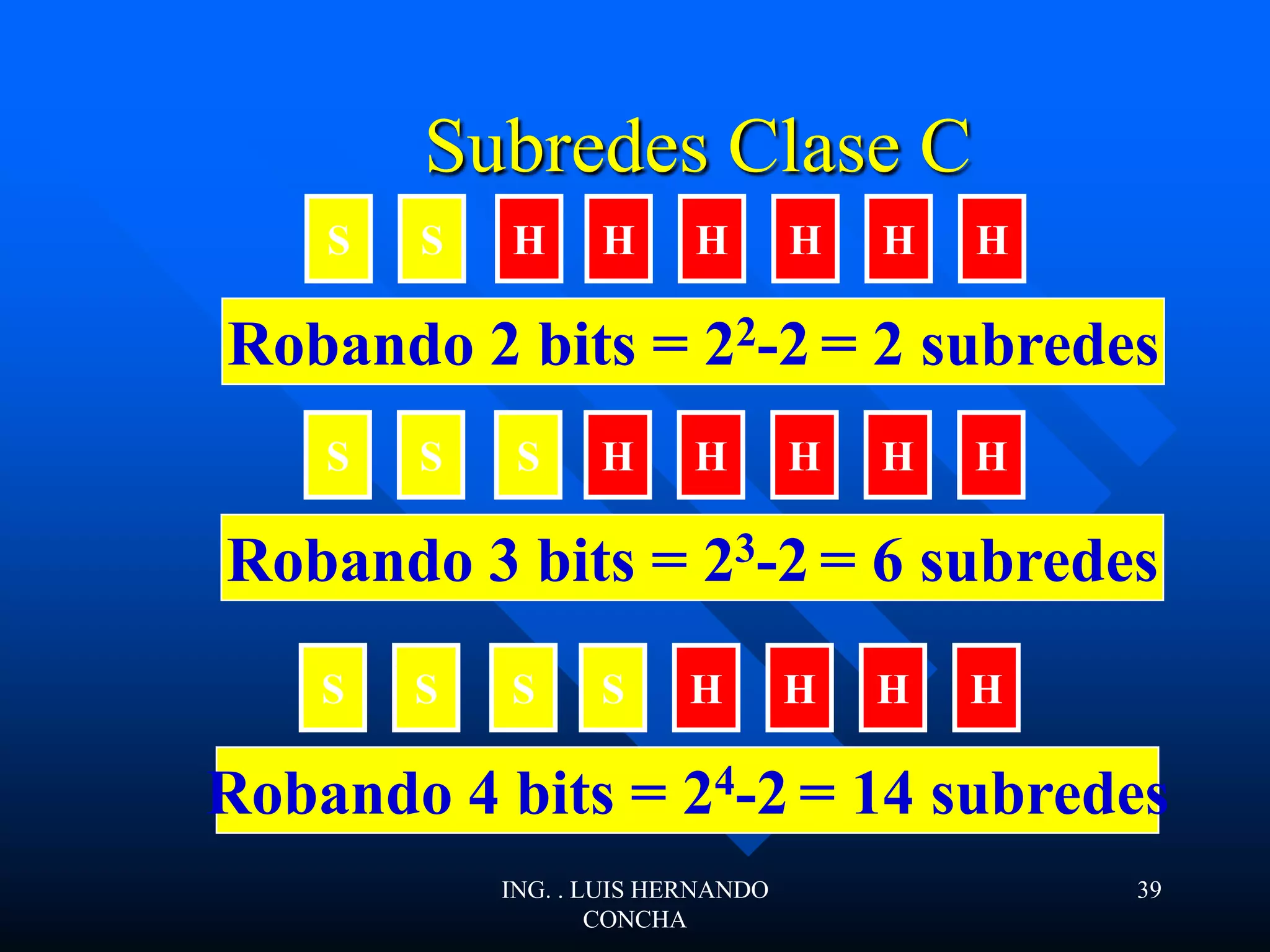

39. Subredes Clase C
S HH H H H HS
Robando 2 bits = 22-2 = 2 subredes
S SS H H H HS
Robando 4 bits = 24-2 = 14 subredes
S HS H H H HS
Robando 3 bits = 23-2 = 6 subredes
ING. . LUIS HERNANDO
CONCHA
39

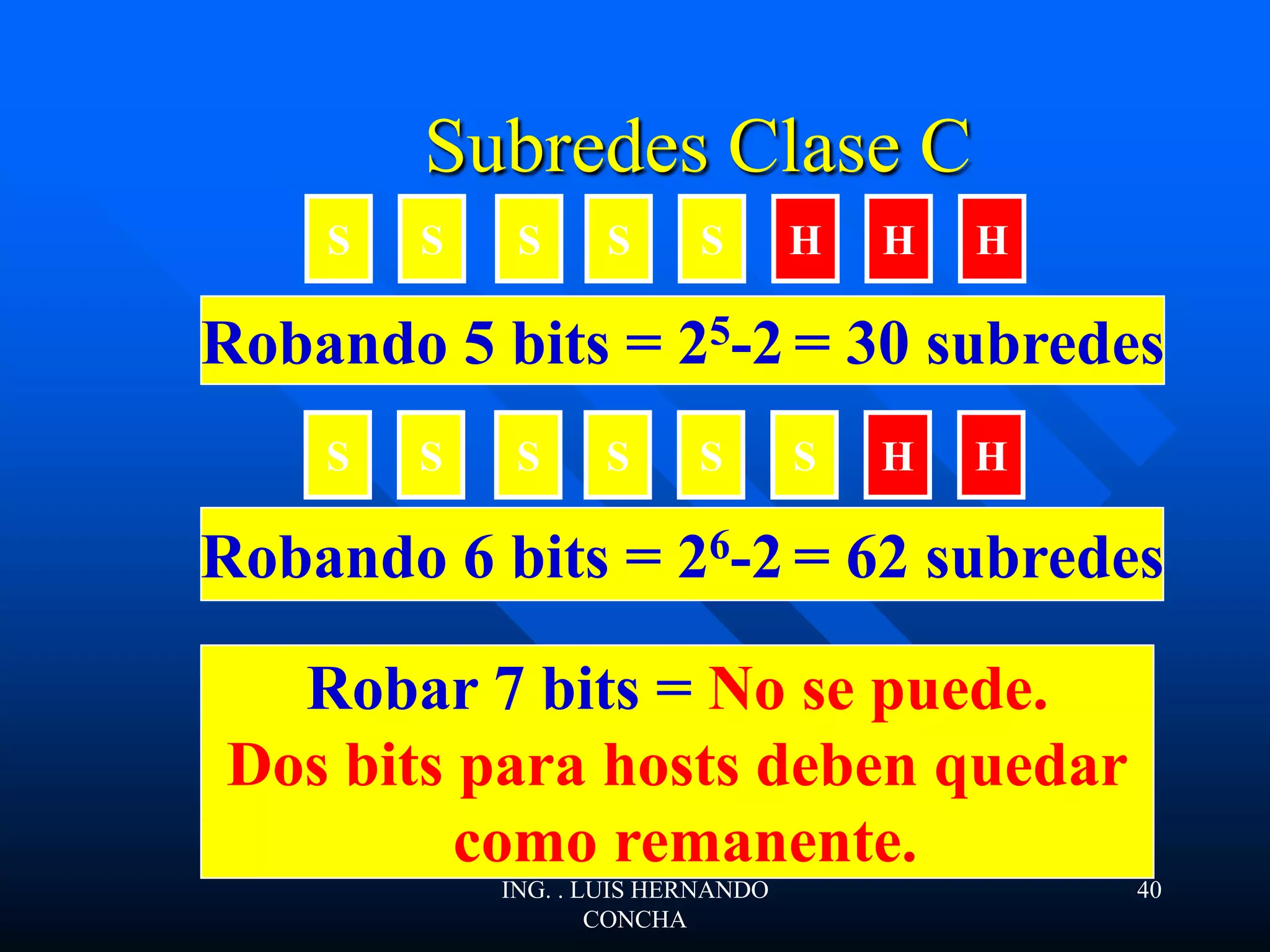

40. Subredes Clase C
S SS S H H HS
Robando 5 bits = 25-2 = 30 subredes
Robar 7 bits = No se puede.
Dos bits para hosts deben quedar
como remanente.
S SS S S H HS
Robando 6 bits = 26-2 = 62 subredes
ING. . LUIS HERNANDO
CONCHA
40

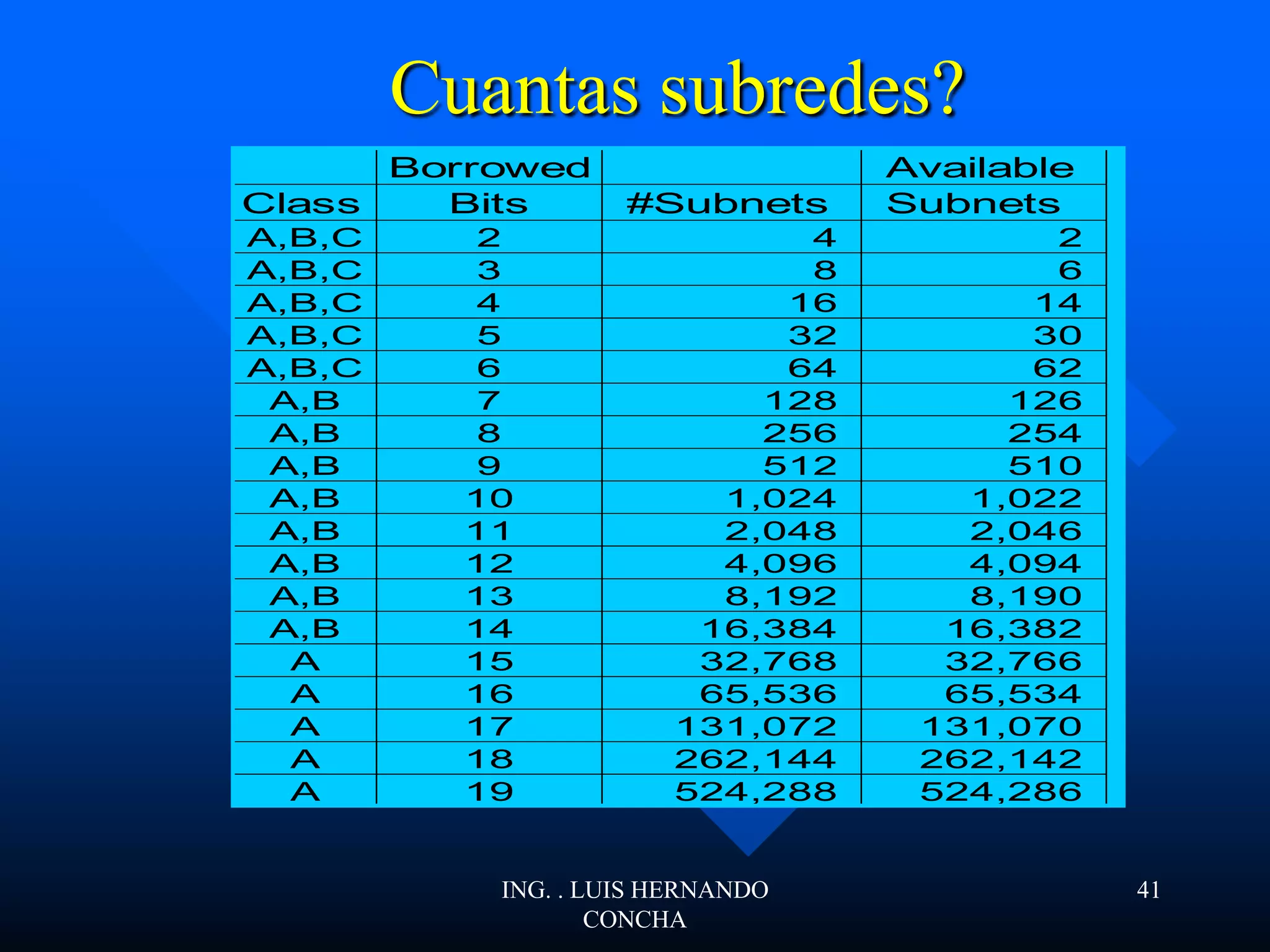

41. Cuantas subredes?
Borrowed Available
Class Bits #Subnets Subnets
A,B,C 2 4 2
A,B,C 3 8 6
A,B,C 4 16 14
A,B,C 5 32 30
A,B,C 6 64 62
A,B 7 128 126
A,B 8 256 254
A,B 9 512 510
A,B 10 1,024 1,022
A,B 11 2,048 2,046
A,B 12 4,096 4,094
A,B 13 8,192 8,190
A,B 14 16,384 16,382
A 15 32,768 32,766
A 16 65,536 65,534
A 17 131,072 131,070
A 18 262,144 262,142
A 19 524,288 524,286
A 20 1,048,576 ########
A 21 2,097,152 ########
ING. . LUIS HERNANDO
CONCHA
41

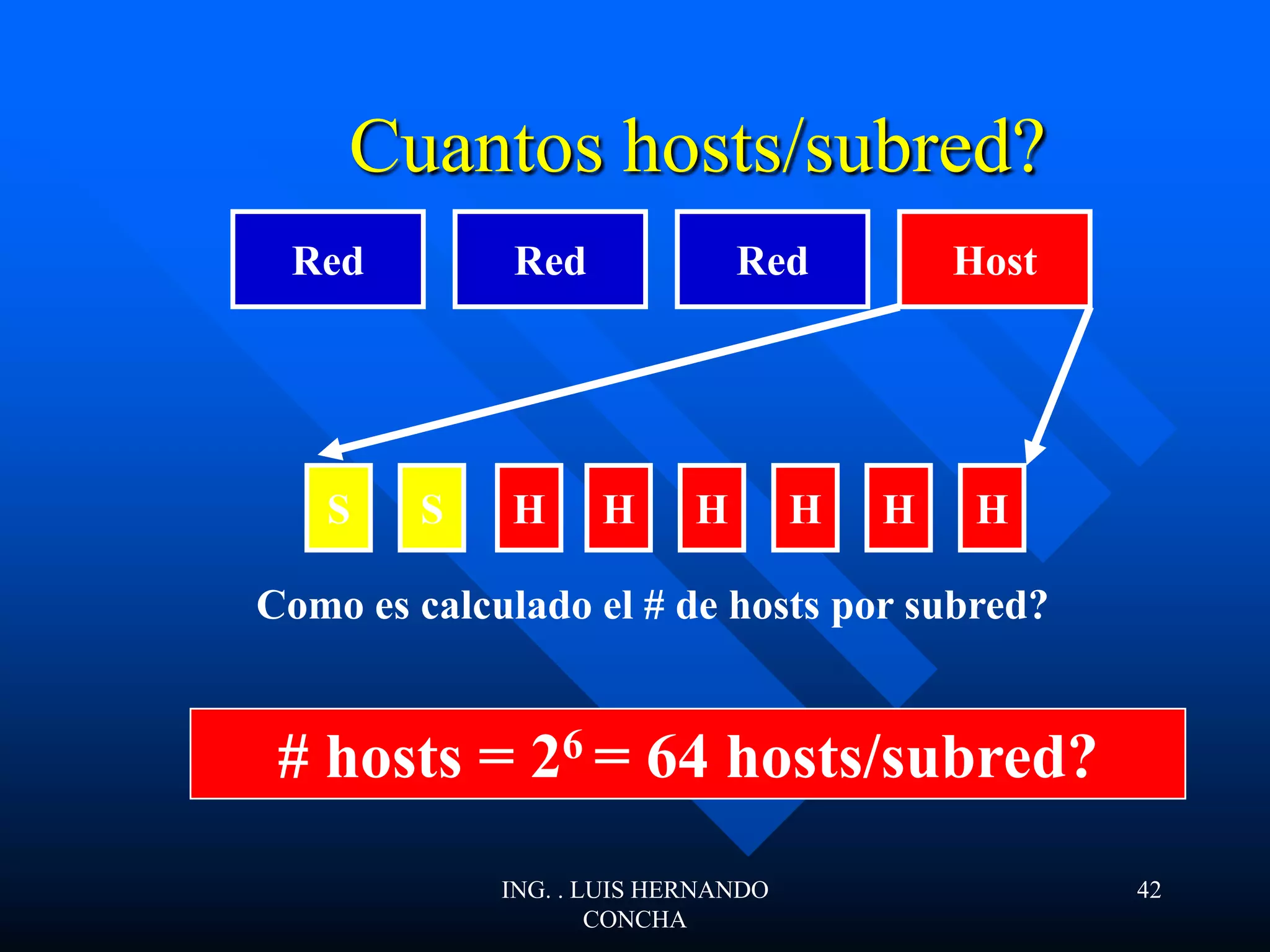

42. Cuantos hosts/subred?
RedRed Red Host
S HH H H H HS
Como es calculado el # de hosts por subred?
# hosts = 26 = 64 hosts/subred?
ING. . LUIS HERNANDO
CONCHA
42

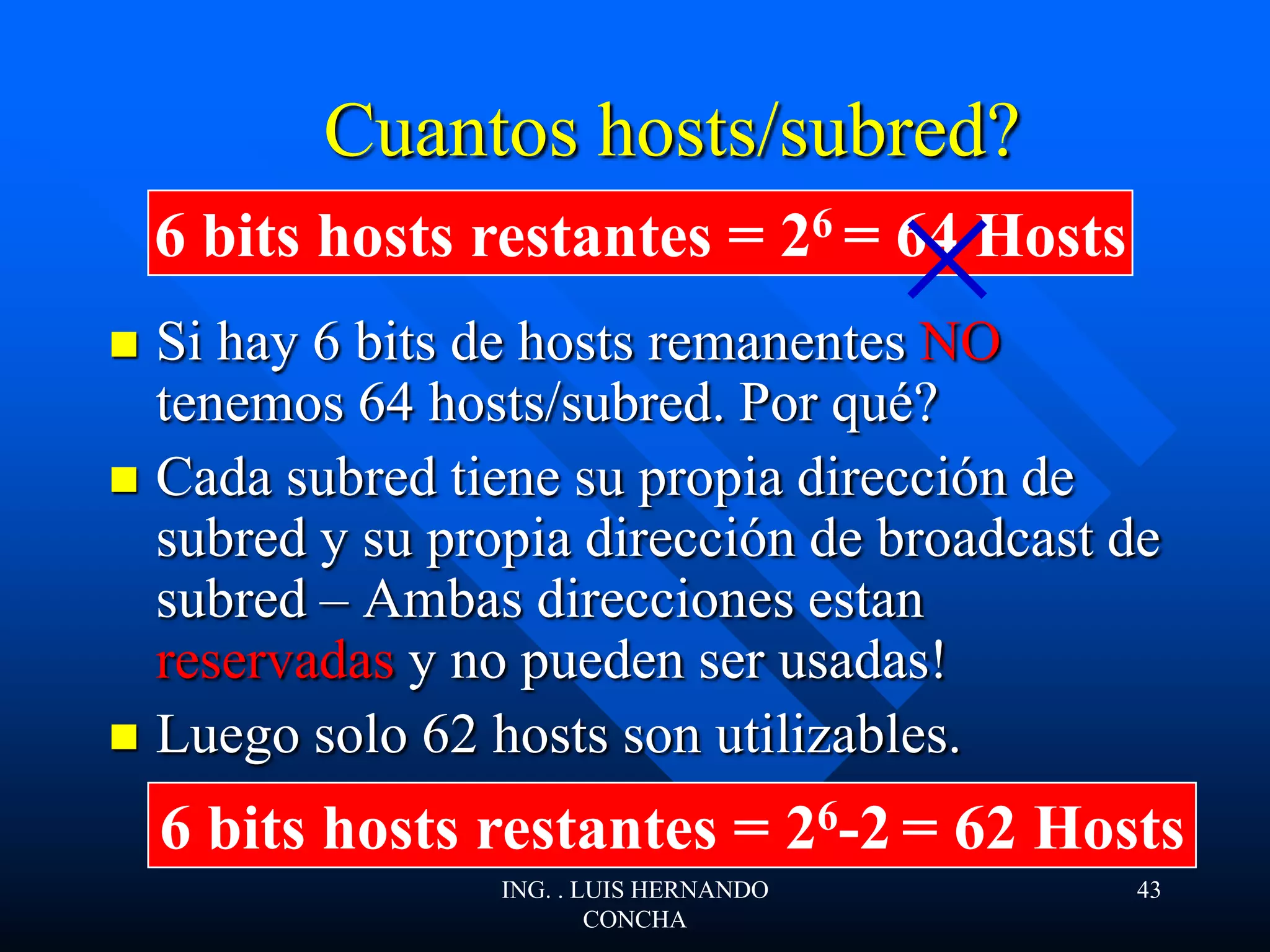

43. Si hay 6 bits de hosts remanentes NO
tenemos 64 hosts/subred. Por qué?
Cada subred tiene su propia dirección de
subred y su propia dirección de broadcast de
subred – Ambas direcciones estan
reservadas y no pueden ser usadas!
Luego solo 62 hosts son utilizables.
Cuantos hosts/subred?
6 bits hosts restantes = 26 = 64 Hosts
6 bits hosts restantes = 26-2 = 62 Hosts
ING. . LUIS HERNANDO
CONCHA
43

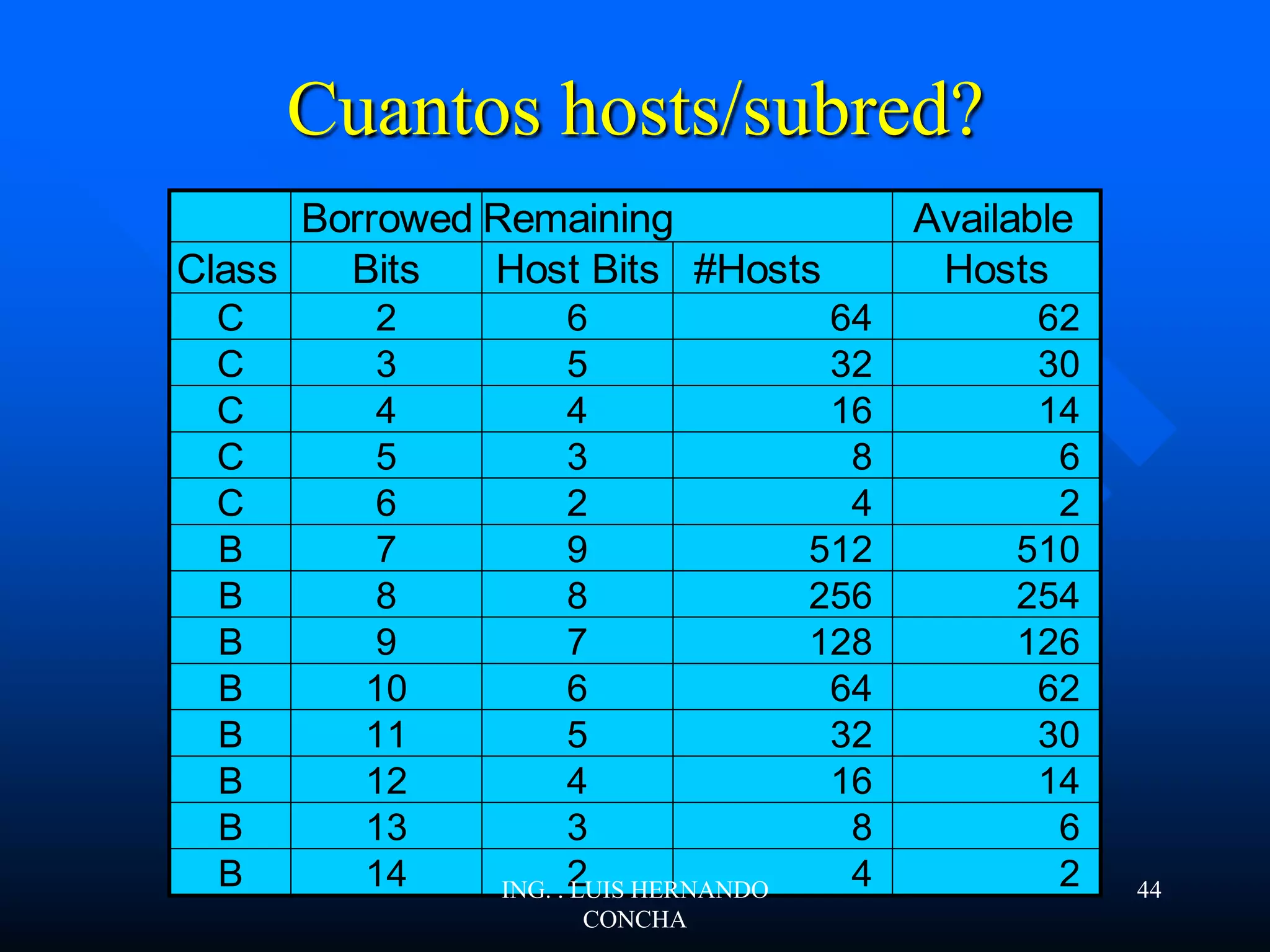

44. Cuantos hosts/subred?
Borrowed Remaining Available
Class Bits Host Bits #Hosts Hosts
C 2 6 64 62
C 3 5 32 30
C 4 4 16 14
C 5 3 8 6
C 6 2 4 2
B 7 9 512 510
B 8 8 256 254
B 9 7 128 126
B 10 6 64 62
B 11 5 32 30
B 12 4 16 14
B 13 3 8 6
B 14 2 4 2ING. . LUIS HERNANDO
CONCHA
44

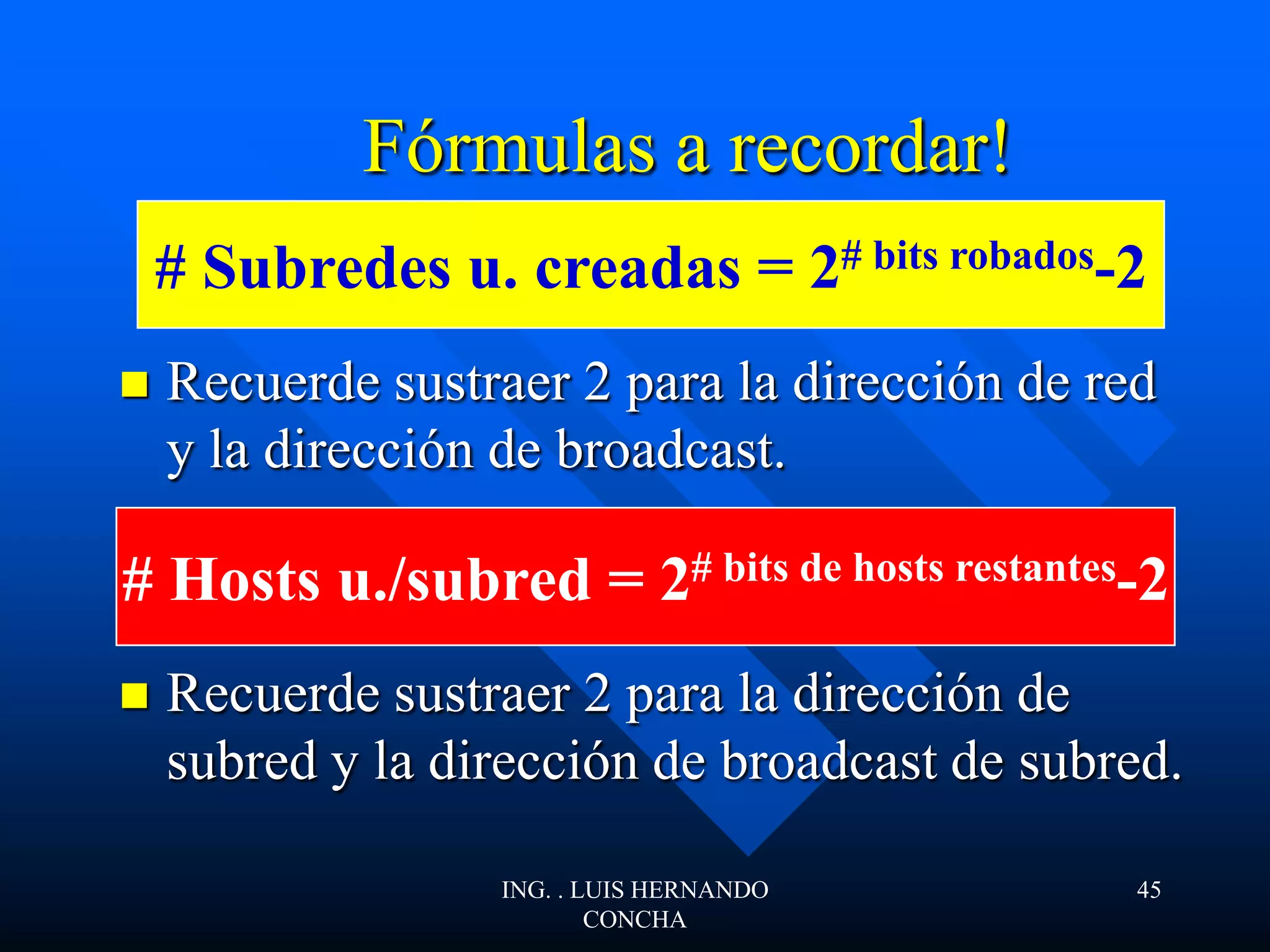

45. Recuerde sustraer 2 para la dirección de red
y la dirección de broadcast.
Recuerde sustraer 2 para la dirección de
subred y la dirección de broadcast de subred.
Fórmulas a recordar!
# Subredes u. creadas = 2# bits robados-2
# Hosts u./subred = 2# bits de hosts restantes-2
ING. . LUIS HERNANDO
CONCHA
45

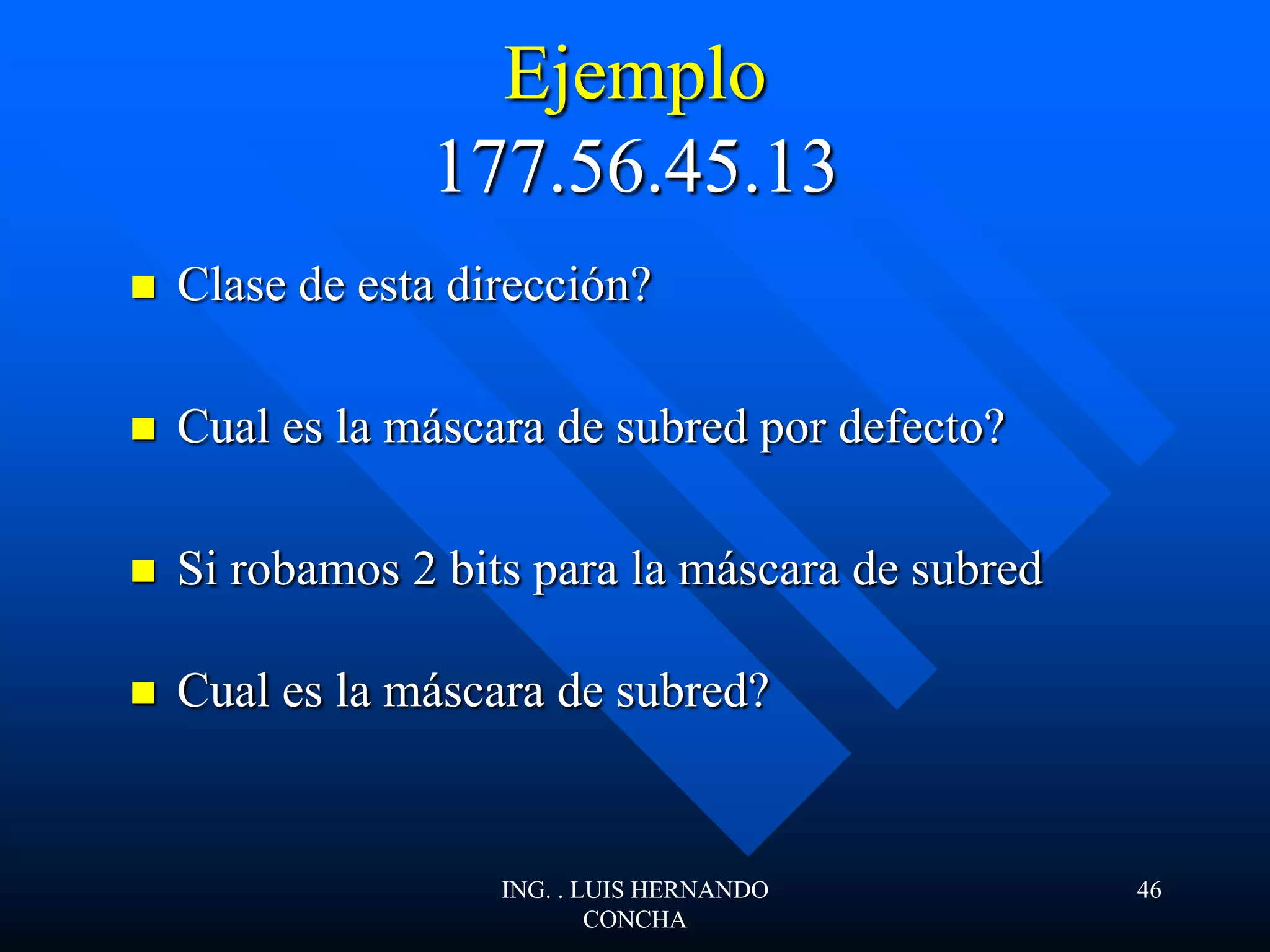

46. Ejemplo
177.56.45.13
Clase de esta dirección?
Cual es la máscara de subred por defecto?
Si robamos 2 bits para la máscara de subred
Cual es la máscara de subred?
ING. . LUIS HERNANDO
CONCHA
46

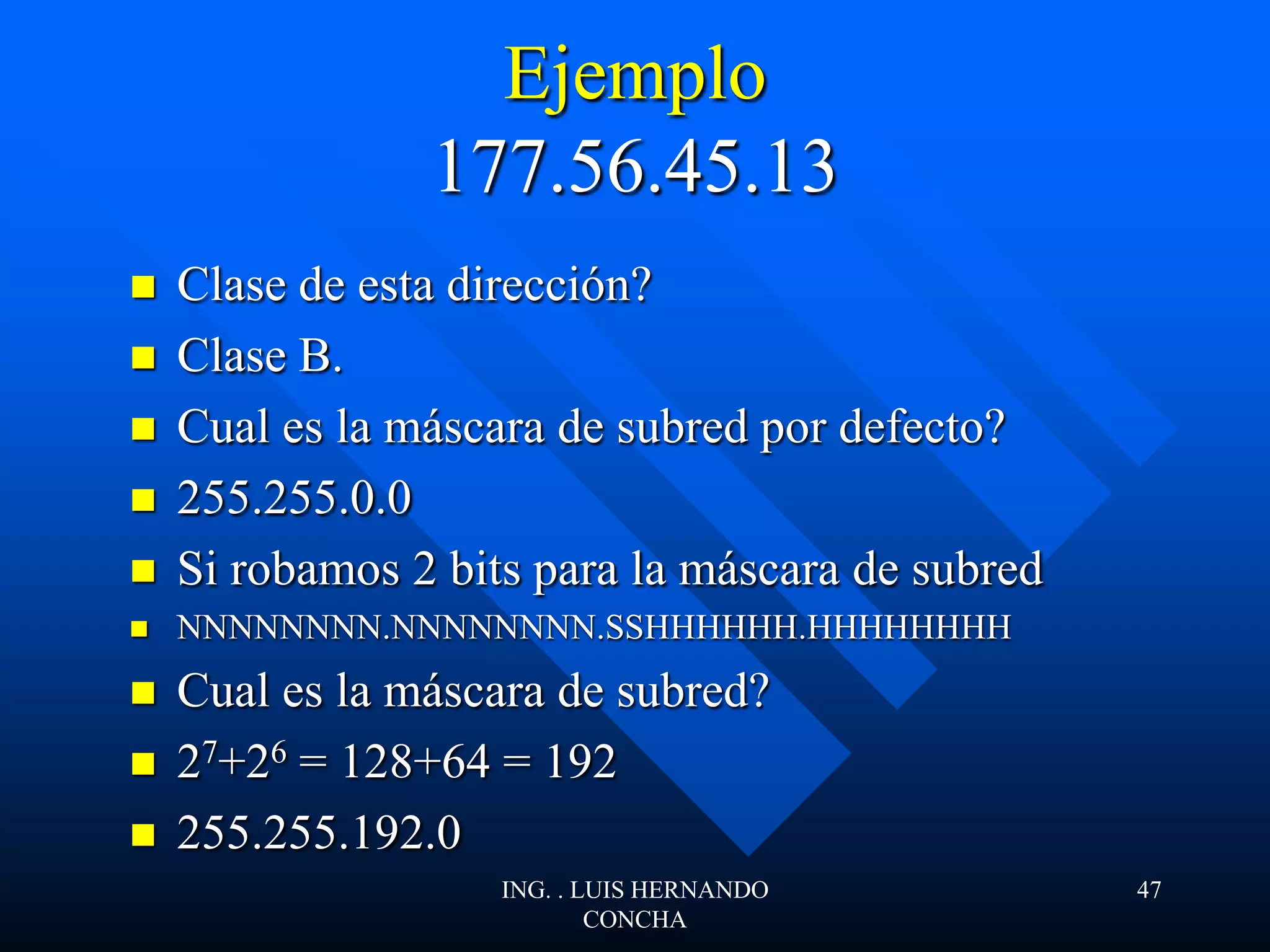

47. Ejemplo
177.56.45.13
Clase de esta dirección?
Clase B.
Cual es la máscara de subred por defecto?
255.255.0.0
Si robamos 2 bits para la máscara de subred
NNNNNNNN.NNNNNNNN.SSHHHHHH.HHHHHHHH
Cual es la máscara de subred?
27+26 = 128+64 = 192
255.255.192.0
ING. . LUIS HERNANDO
CONCHA
47

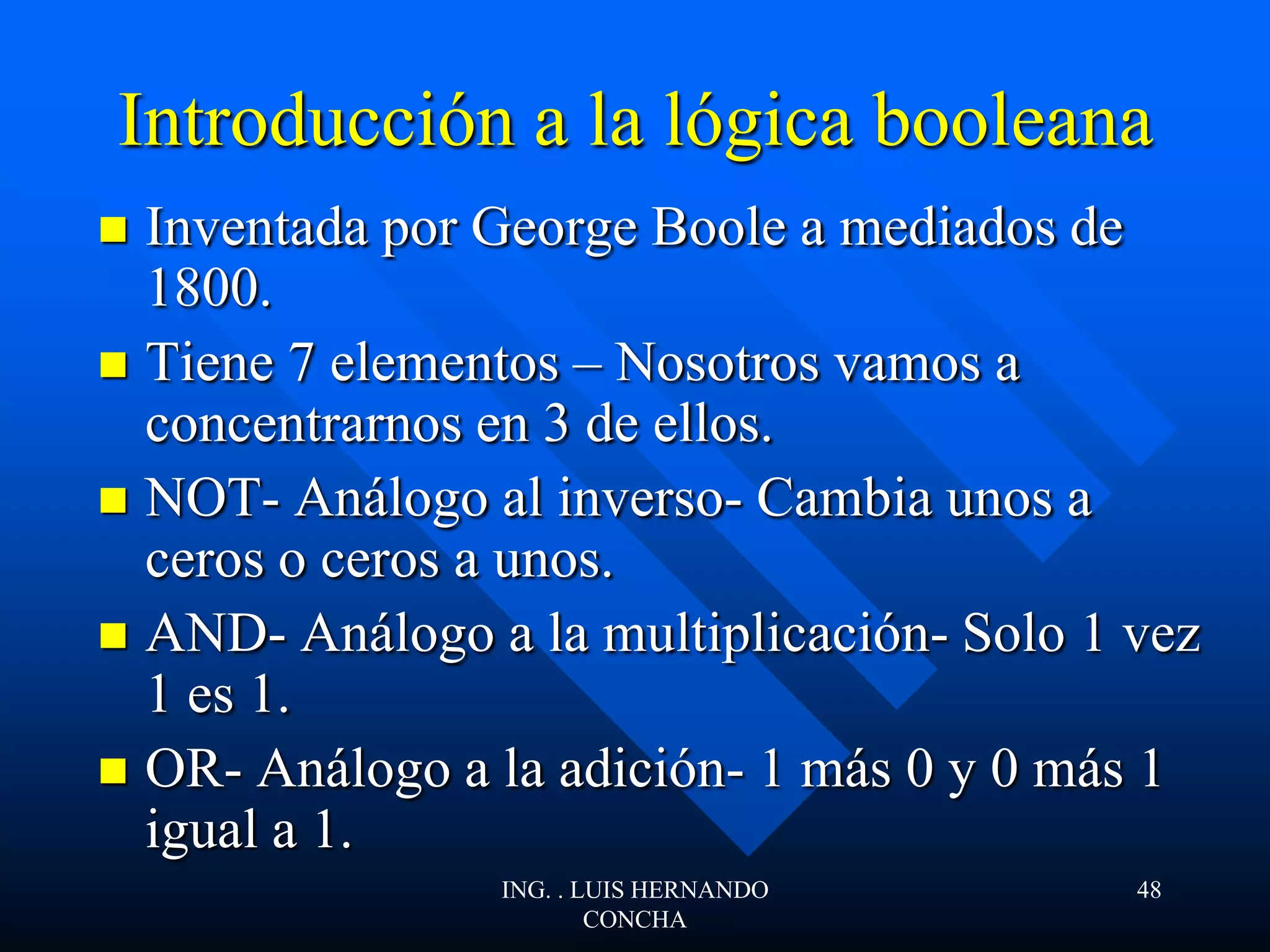

48. Introducción a la lógica booleana
Inventada por George Boole a mediados de
1800.
Tiene 7 elementos – Nosotros vamos a
concentrarnos en 3 de ellos.
NOT- Análogo al inverso- Cambia unos a
ceros o ceros a unos.
AND- Análogo a la multiplicación- Solo 1 vez
1 es 1.
OR- Análogo a la adición- 1 más 0 y 0 más 1
igual a 1.
ING. . LUIS HERNANDO
CONCHA
48

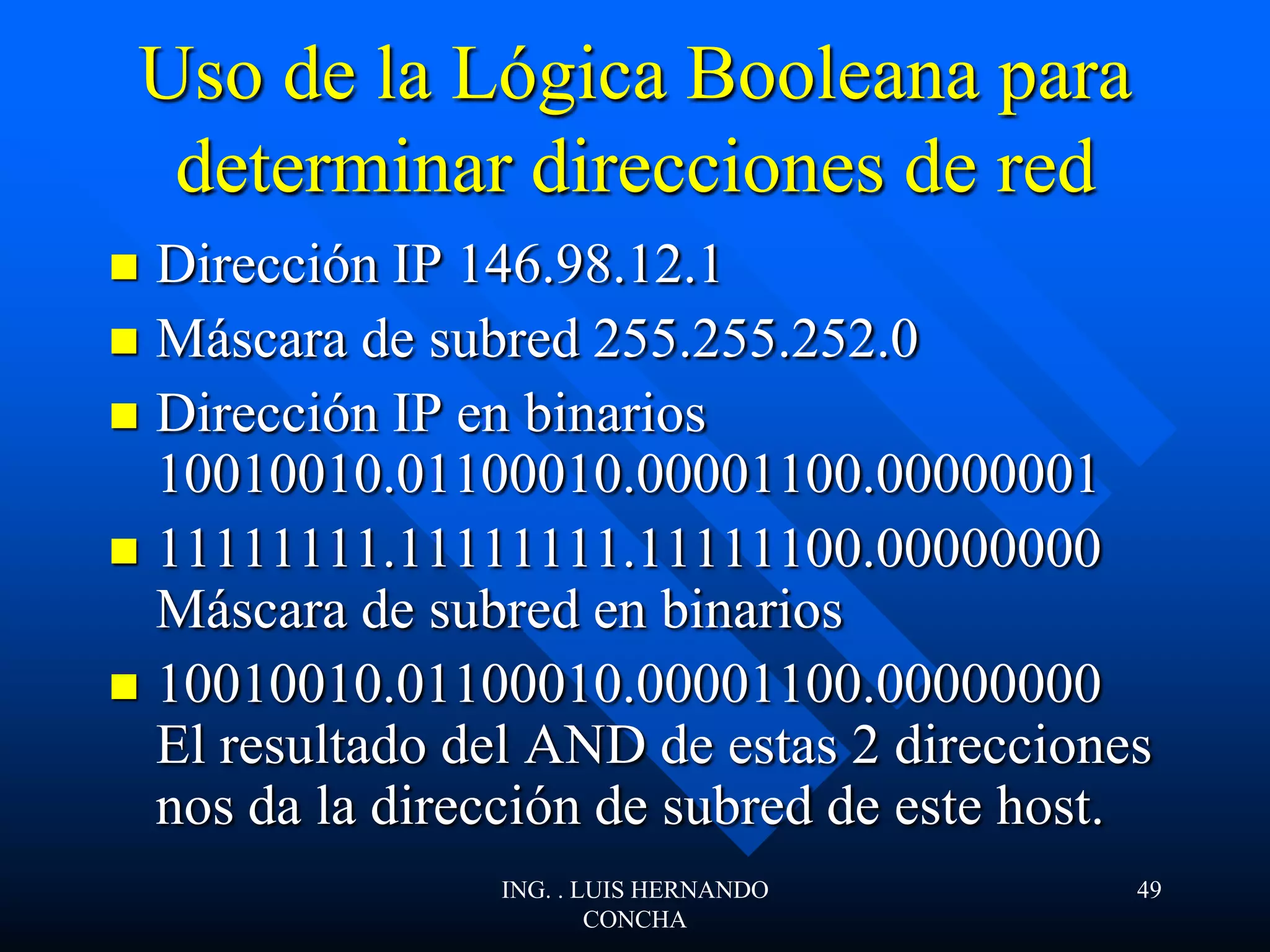

49. Uso de la Lógica Booleana para
determinar direcciones de red
Dirección IP 146.98.12.1
Máscara de subred 255.255.252.0
Dirección IP en binarios
10010010.01100010.00001100.00000001
11111111.11111111.11111100.00000000
Máscara de subred en binarios
10010010.01100010.00001100.00000000
El resultado del AND de estas 2 direcciones
nos da la dirección de subred de este host.
ING. . LUIS HERNANDO
CONCHA
49

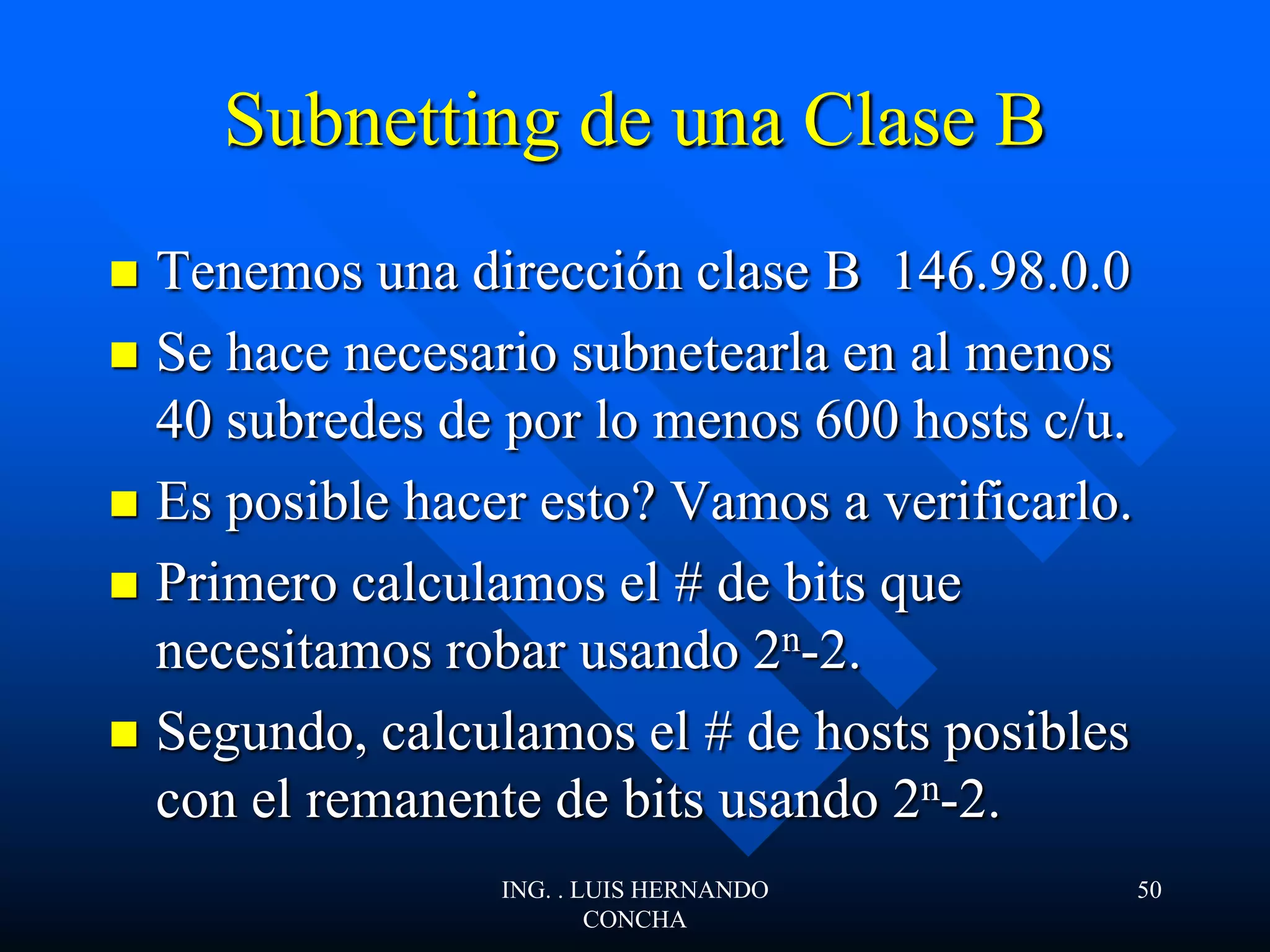

50. Subnetting de una Clase B
Tenemos una dirección clase B 146.98.0.0
Se hace necesario subnetearla en al menos
40 subredes de por lo menos 600 hosts c/u.
Es posible hacer esto? Vamos a verificarlo.
Primero calculamos el # de bits que
necesitamos robar usando 2n-2.
Segundo, calculamos el # de hosts posibles
con el remanente de bits usando 2n-2.
ING. . LUIS HERNANDO
CONCHA
50

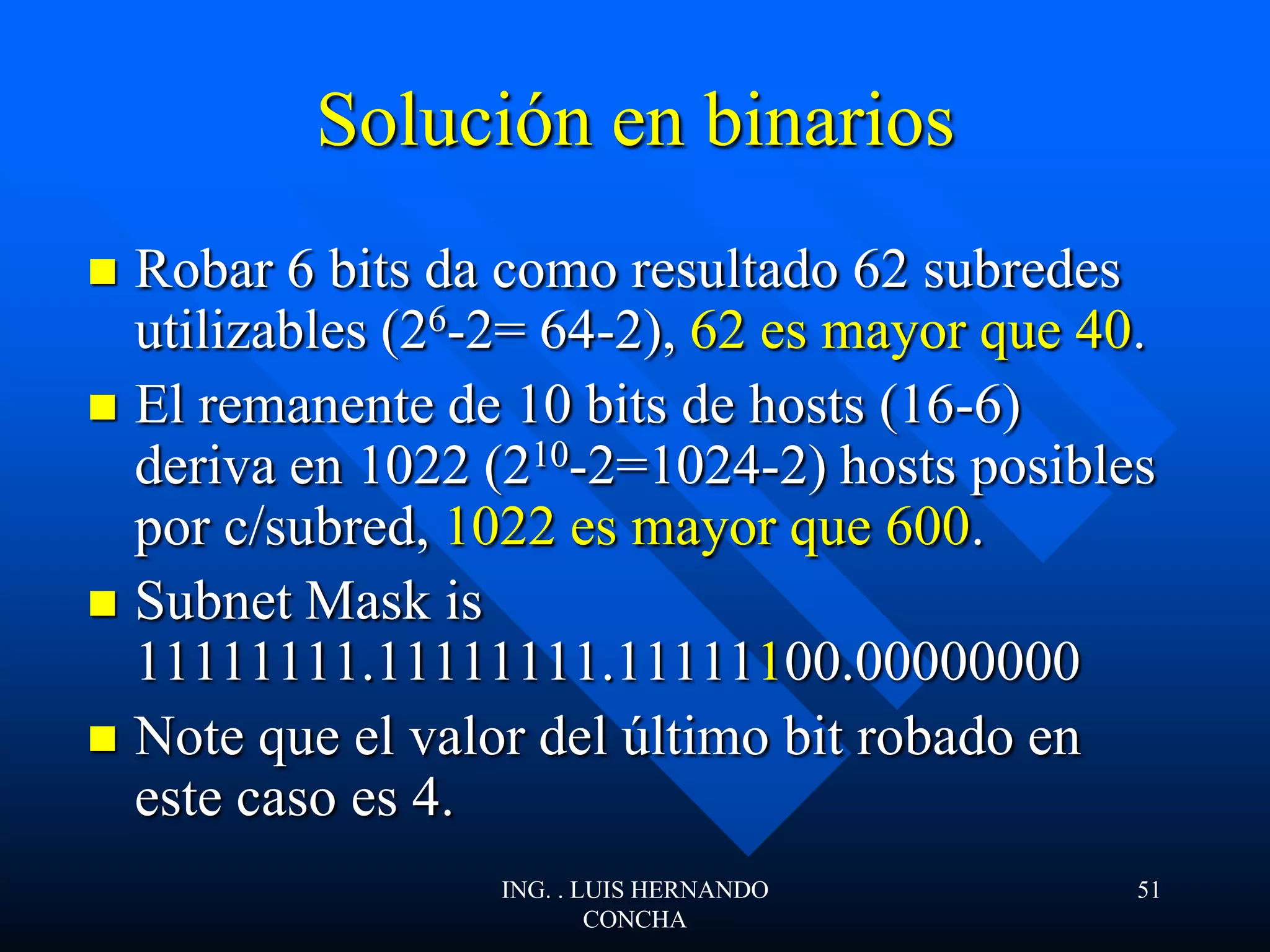

51. Solución en binarios
Robar 6 bits da como resultado 62 subredes
utilizables (26-2= 64-2), 62 es mayor que 40.
El remanente de 10 bits de hosts (16-6)
deriva en 1022 (210-2=1024-2) hosts posibles
por c/subred, 1022 es mayor que 600.
Subnet Mask is
11111111.11111111.11111100.00000000
Note que el valor del último bit robado en
este caso es 4.
ING. . LUIS HERNANDO
CONCHA
51

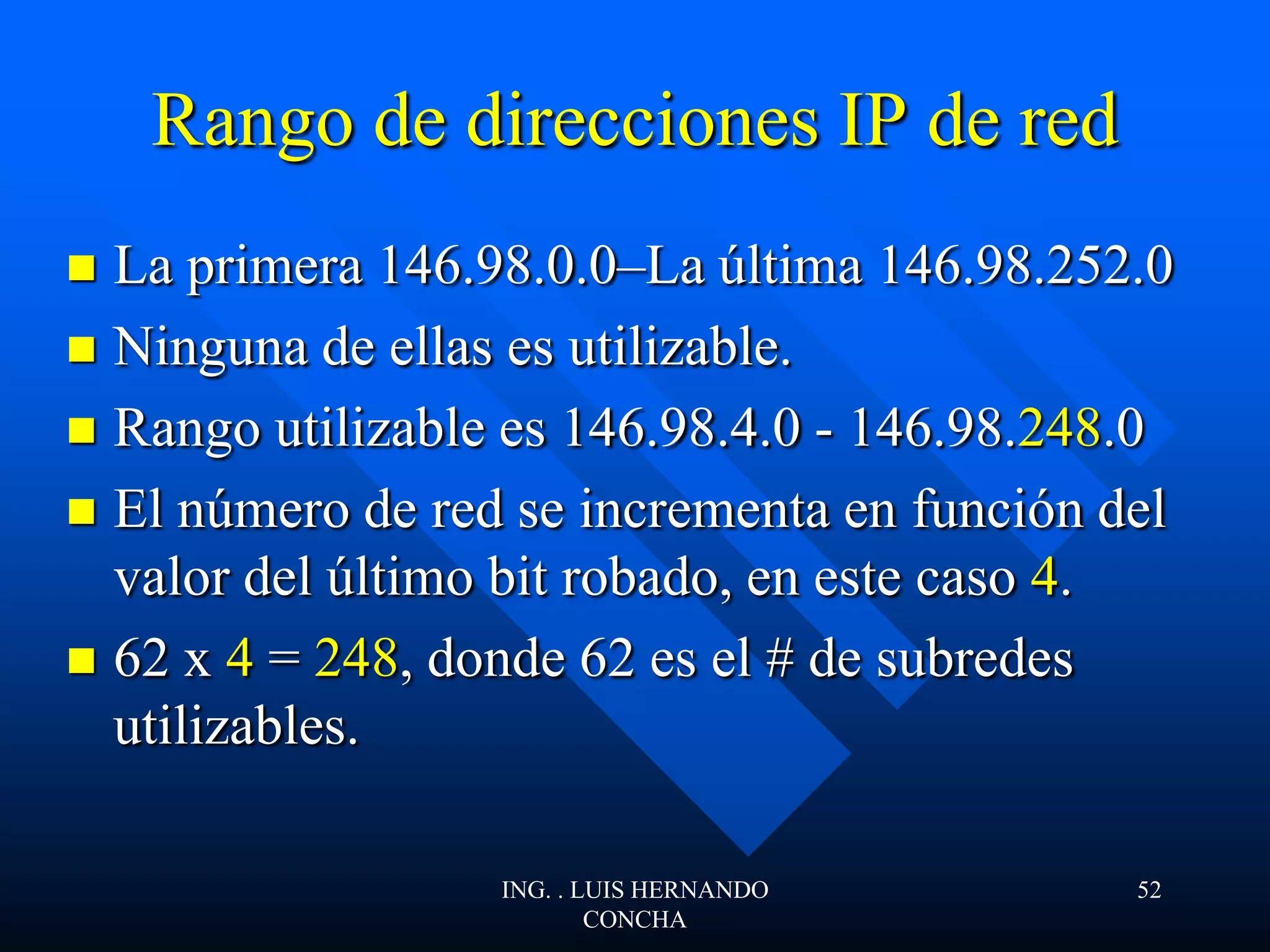

52. Rango de direcciones IP de red
La primera 146.98.0.0–La última 146.98.252.0
Ninguna de ellas es utilizable.
Rango utilizable es 146.98.4.0 - 146.98.248.0
El número de red se incrementa en función del
valor del último bit robado, en este caso 4.
62 x 4 = 248, donde 62 es el # de subredes
utilizables.
ING. . LUIS HERNANDO
CONCHA
52

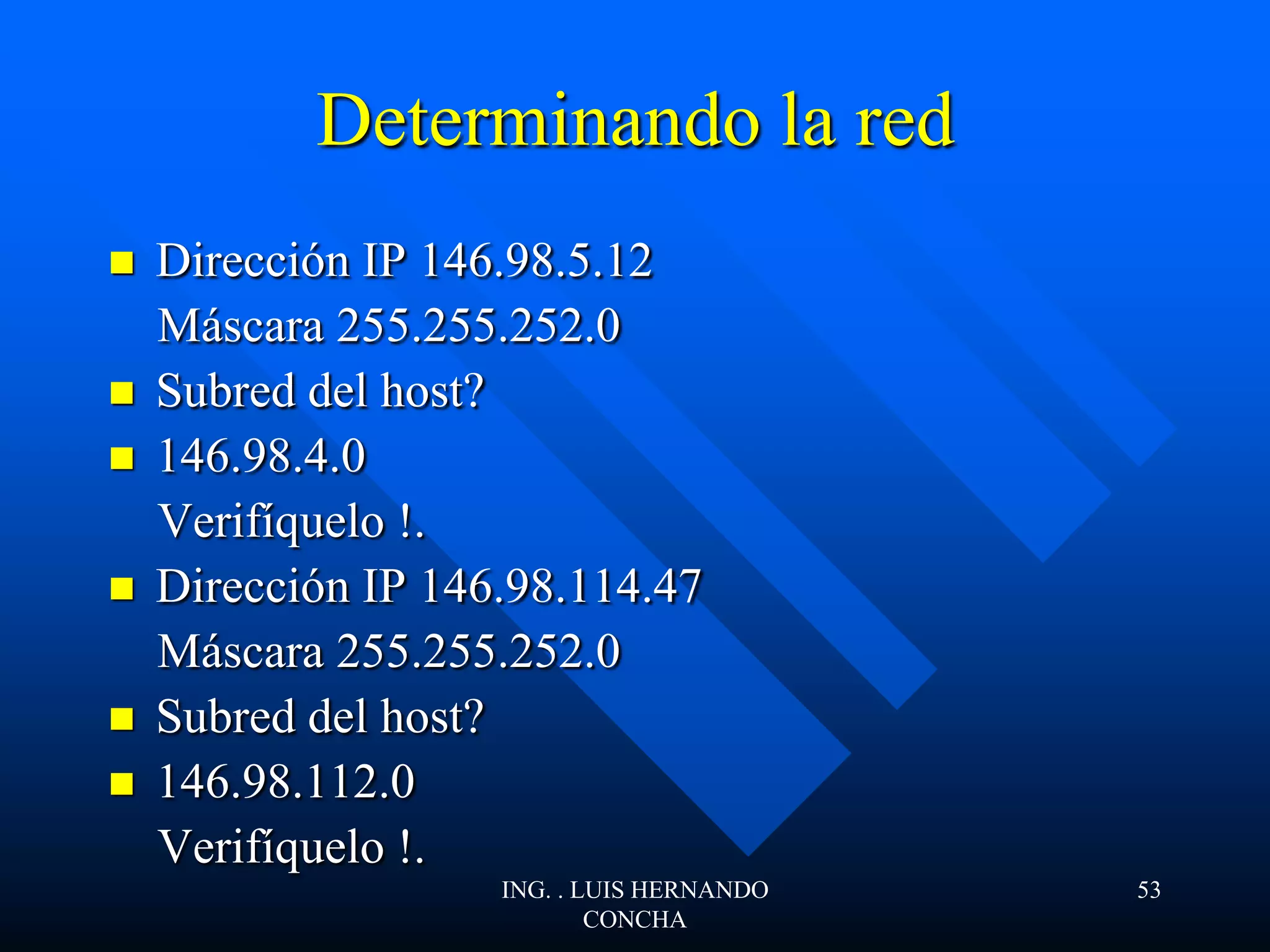

53. Determinando la red
Dirección IP 146.98.5.12
Máscara 255.255.252.0
Subred del host?
146.98.4.0
Verifíquelo !.
Dirección IP 146.98.114.47
Máscara 255.255.252.0
Subred del host?
146.98.112.0
Verifíquelo !.
ING. . LUIS HERNANDO
CONCHA
53

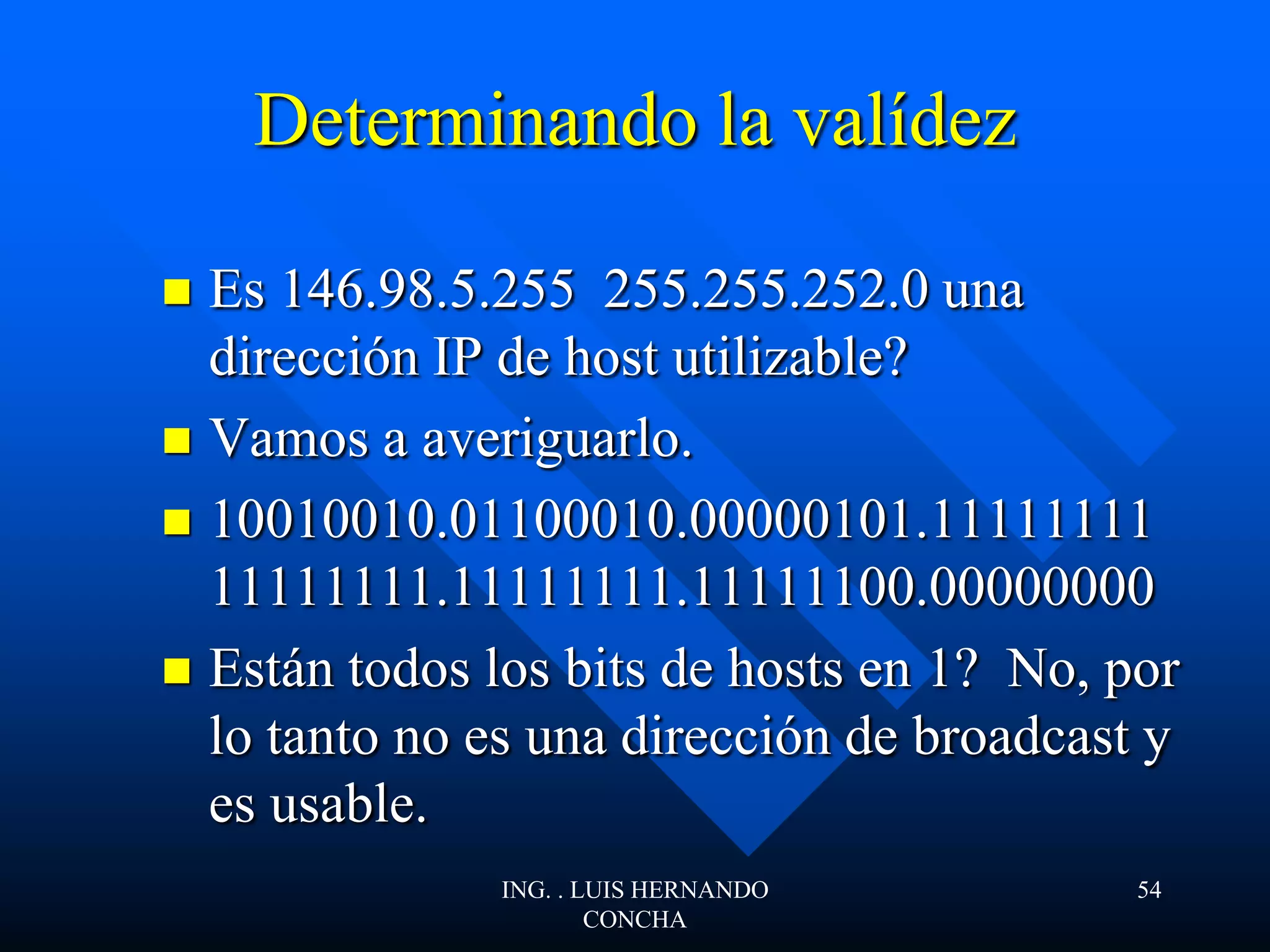

54. Determinando la valídez
Es 146.98.5.255 255.255.252.0 una
dirección IP de host utilizable?
Vamos a averiguarlo.
10010010.01100010.00000101.11111111
11111111.11111111.11111100.00000000
Están todos los bits de hosts en 1? No, por
lo tanto no es una dirección de broadcast y
es usable.
ING. . LUIS HERNANDO
CONCHA
54

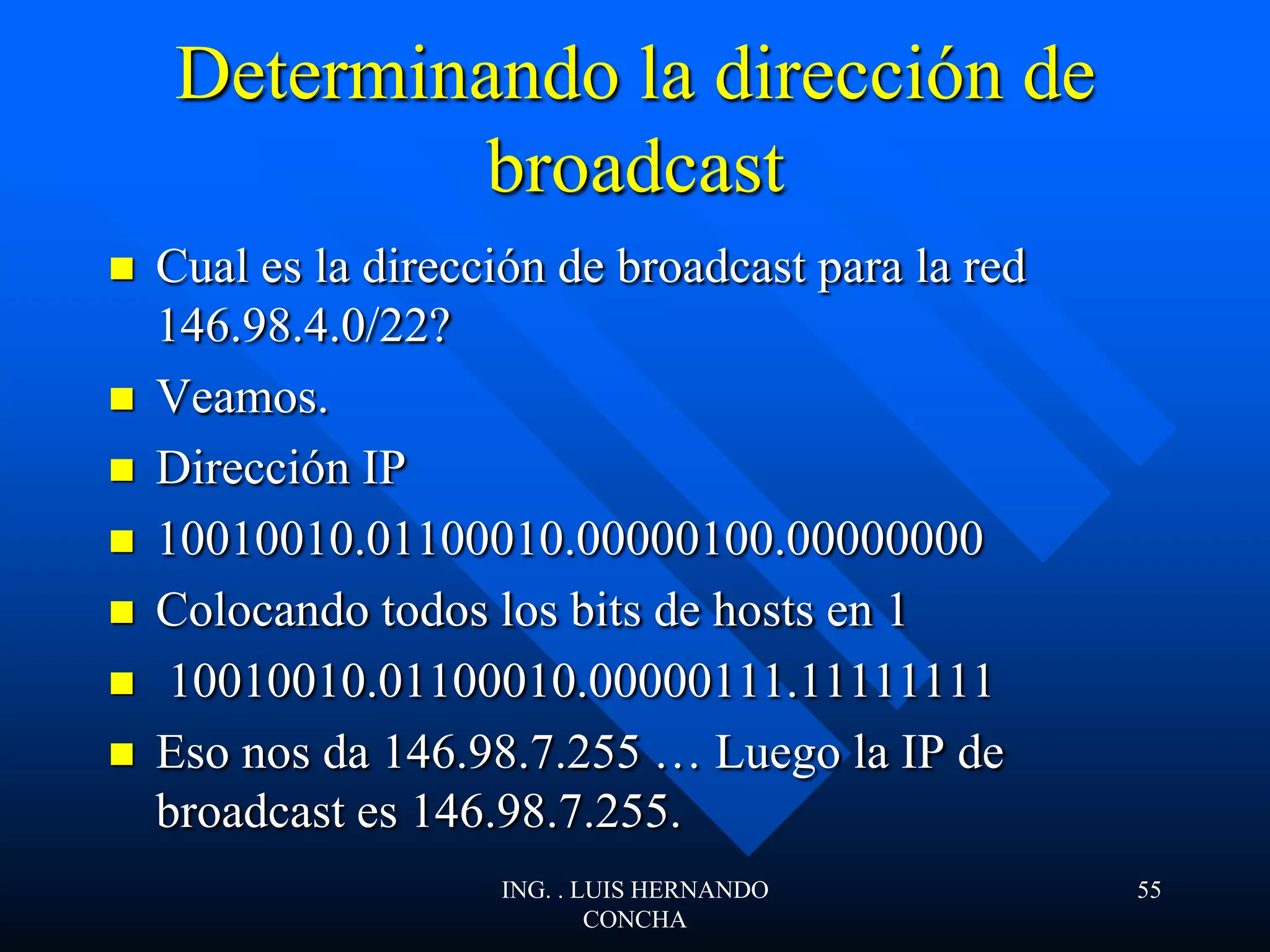

55. Determinando la dirección de
broadcast
Cual es la dirección de broadcast para la red
146.98.4.0/22?
Veamos.
Dirección IP
10010010.01100010.00000100.00000000
Colocando todos los bits de hosts en 1
10010010.01100010.00000111.11111111
Eso nos da 146.98.7.255 … Luego la IP de
broadcast es 146.98.7.255.
ING. . LUIS HERNANDO
CONCHA
55

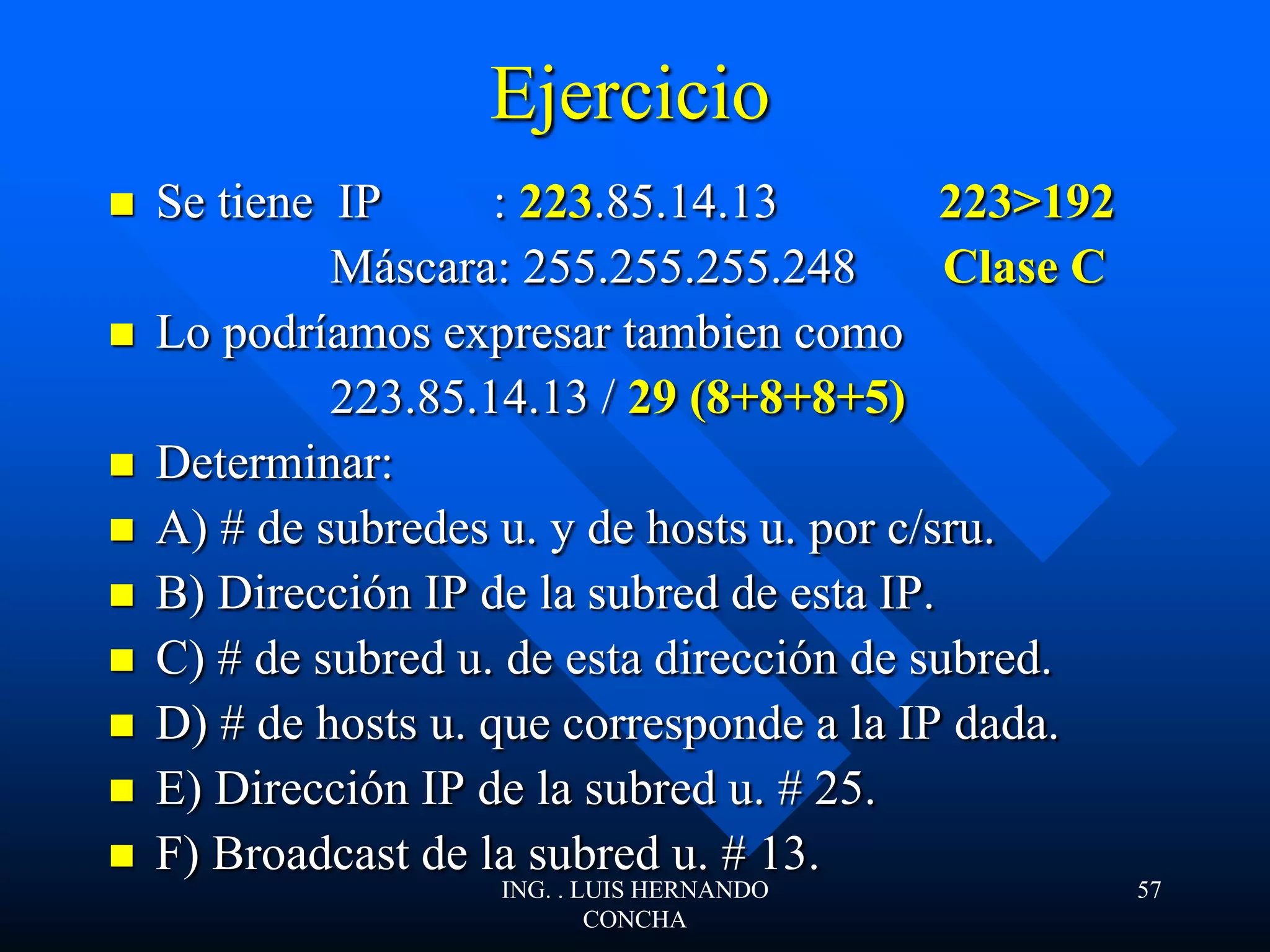

57. Ejercicio
Se tiene IP : 223.85.14.13 223>192
Máscara: 255.255.255.248 Clase C
Lo podríamos expresar tambien como
223.85.14.13 / 29 (8+8+8+5)
Determinar:
A) # de subredes u. y de hosts u. por c/sru.
B) Dirección IP de la subred de esta IP.
C) # de subred u. de esta dirección de subred.
D) # de hosts u. que corresponde a la IP dada.
E) Dirección IP de la subred u. # 25.
F) Broadcast de la subred u. # 13.
ING. . LUIS HERNANDO
CONCHA
57
