1. Taller de Construcción e Instalaciones
Docente: Alfredo Iturriaga
Alumnos: Carla Uribe
Juan Carlos Labra
Fecha: Abril 2010

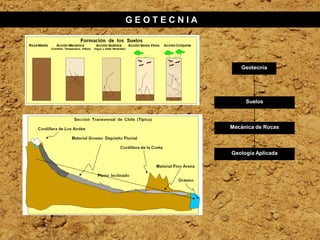

2. GEOTECNIA
Geotecnia
Suelos
Mecánica de Rocas
Geología Aplicada

3. Definición de Suelo
Conjunto de granos y partículas que forman la parte superior de la corteza terrestre y
surgen de la desintegración física y descomposición química de las rocas.
Características y Propiedades de los Suelos
Atributos que permiten identificar y describir un
Características de suelo pero que no dan una medida directa de su
los Suelos comportamiento.
Atributos medibles o mensurables que pueden
Propiedades predecir la forma en que reaccionará un suelo ante
de los Suelos determinadas solicitaciones.

4. Características de los Suelos
* Textura o Graduación
* Estructura
* Relaciones de Pesos y Volúmenes
* Superficie Específica
* Composición Química y Color
Propiedades de los Suelos
* Cohesión
* Estabilidad Interna y Fricción Interna
* Compresibilidad
* Permeabilidad y Capilaridad
* Capacidad de Soporte
* Resistencia a la Degradación

5. Características de los Suelos
Grano Grueso
* Bloques: Fragmentos de roca mayores a 300 mm.
* Bolones: Fragmentos roca entre 80 mm y 300 mm.
* Grava: Fragmentos de roca y minerales sin
Textura cohesión, tamaño entre 5 mm y 80 mm.
de * Arena: Material sin cohesión, tamaño entre
Suelos 0,08 mm y 5 mm.
Grano Fino
* Limos: Suelo de grano fino con o sin plasticidad,
tamaño entre 0,08 mm y 0,005 mm.
* Arcillas: Suelo de grano fino generalmente plásticos,
tamaño menor que 0,005 mm.

6. Se representa generalmente mediante un gráfico
semilogarítmico, en el cual se inscribe el análisis granulométrico
o mecánico.
Graduación * Material bien graduado: Cuando está constituido por
de una gran variedad de partículas
Suelos
* Material de graduación uniforme: Cuando está
formado por tamaños de partículas similares
* Material de graduación pobre: Cuando presenta
carencia de ciertos rangos de tamaños

7. Entre otros:
Estructura Estructura de Adobe: Masa de suelo que presenta grietas de
de contracción grandes y profundas, formando
Suelos bloques de tipo cúbicos. Suelo característico de
arcillas coloidales.
Estructura de Panal: Masa de suelo que presenta grietas finas que
Característica que se forman figuras regulares de cinco o seis lados.
refiere a la forma Preeminencia de limos.
como se encuentran
dispuestas las Estructura Vesicular: Suelo fino que contiene cavidades redondeadas
partículas en la masa y suaves en su pared interior. Suelo de alta
del suelo a simple compresibilidad.
vista
Estructura de Migajón: Masa de suelo poroso formado por partículas
con forma irregular. Suelos de baja consistencia.
Estructura Densa: Suelo con escasos poros y ausencia de grietas.
Estructura Laminar o Estratificada: Masa de suelo formada por capas
en horizontes de pequeño espesor.
Estructura Toscosa: Masa de suelo que presenta un alto grado de
cementación de sus partículas y que por su
naturaleza de su ligante no sufre alteraciones
en presencia de agua.
Estructura Simple Granular: Suelo granular, sin cohesión ni arreglo
especial de sus partículas. De textura gruesa.
Estructura Conglomerada: Suelo granular con finos cohesivos. De
textura integral (grava, arena y finos).

8. Propiedades de los Suelos
Grano Grueso: Gravas y Arenas
* Materiales estables
•Permeables
* Fáciles de compactar
•No los afecta la humedad
Propiedades * No los afecta las heladas
de los
* Alta resistencia mecánica a los esfuerzos
Suelos
Grano Fino: Limos y Arcillas
•Sufren expansiones con la humedad
* Pierden resistencia con el agua
* Una baja cantidad de finos en un suelo grueso  suelo impermeable
* Una baja cantidad de finos en un suelo grueso  suelo expansivo
Dependerá de las propiedades del suelo fino

9. Agua y Suelos
La capacidad de absorber agua de un suelo sin cambiar su estado de
consistencia, puede ser medida mediante ciertas relaciones empíricas. También
nos indica básicamente, en forma indirecta la característica de superficie
específica.
Los más conocidos son el “Límite Plástico” y el “Límite Líquido”, desarrollados
por A. Atterberg y conocidos como “Límites de Atterberg”.
Límite Plástico: Es el contenido de humedad sobre el cual las partículas de suelo
están bien lubricadas y pueden ser moldeadas en una masa plástica. Es decir, es
el menor contenido de agua para el cual el suelo mantiene características
plásticas.
Límite Líquido: Representa el menor contenido de agua necesario para reducir la
masa de suelo a una condición de semifluido, con una cohesión muy baja.
Cambios en la Estabilidad Mecánica
Hemos dicho que los suelos granulares desarrollan la propiedad de la estabilidad
interna, sin embargo, dependiendo del tipo de finos que contenga, la estabilidad
puede verse afectada por el agua. Esto ocurre generalmente cuando el suelo tiene
características granulométricas finas. En los de textura gruesa no tiene influencia.
Agua Capilar
Se entiende por agua capilar, aquella que se encuentra suspendida entre el nivel
del agua libre y la zona de aireación o zona no saturada.

10. Fases en la Composición de un Suelo
* Partículas
* Minerales
Fase Sólida
* Materia Orgánica
Fases
* Agua
De la Fase Líquida
* Sales Minerales disueltas
Materia
(Suelos) * Aire
Fase Gaseosa
* Gases Orgánicos
* Vapor de Agua
